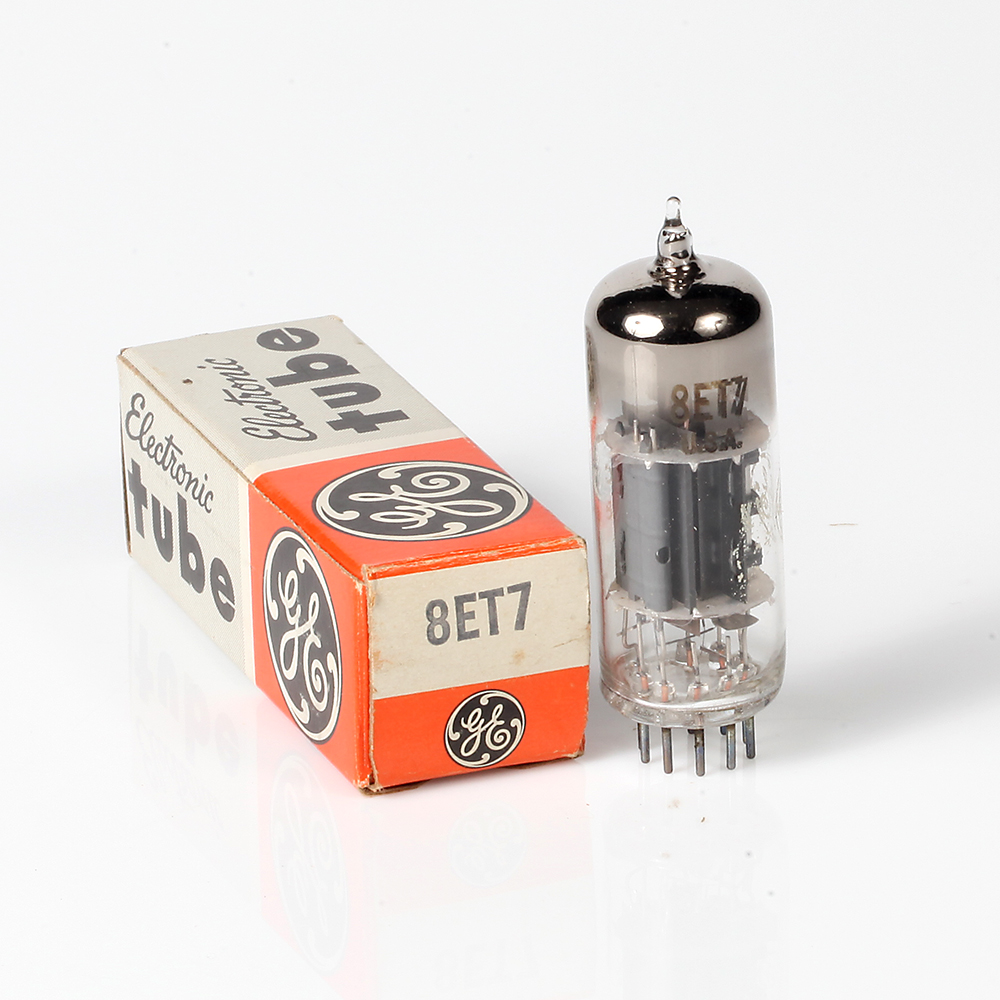

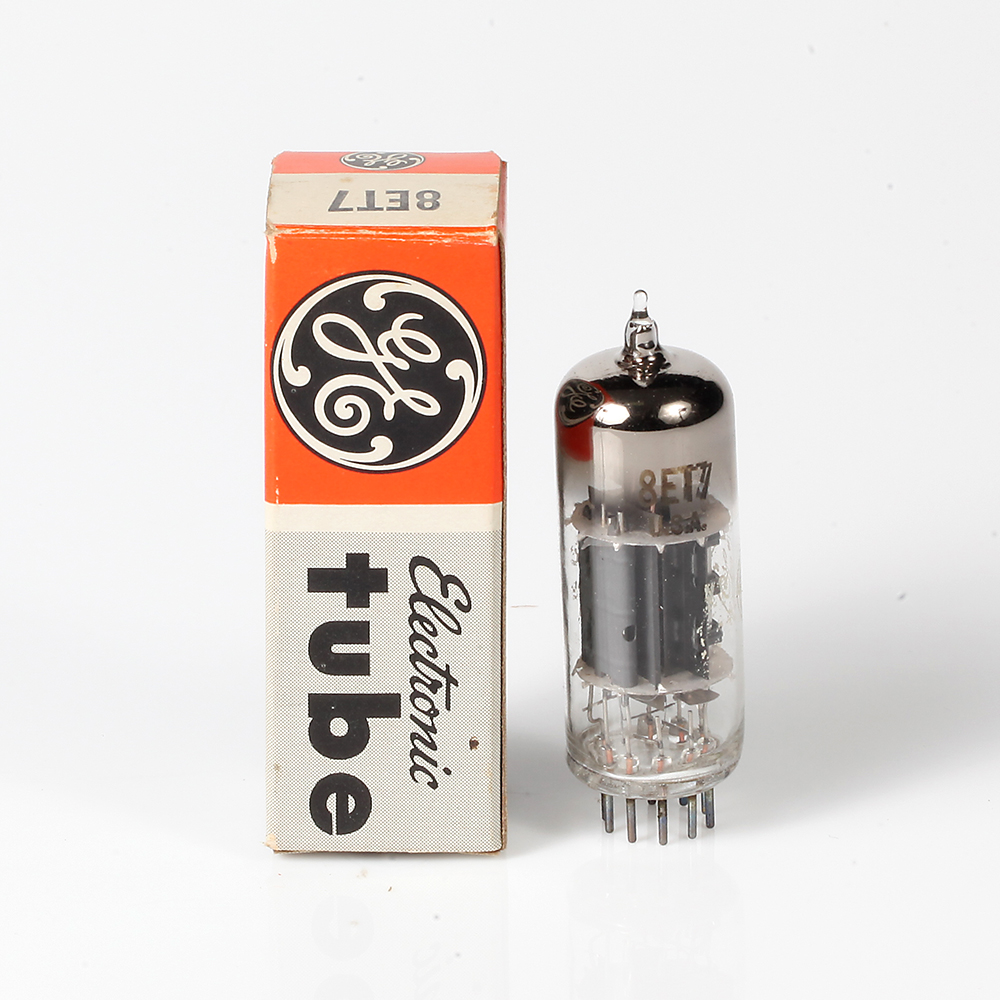

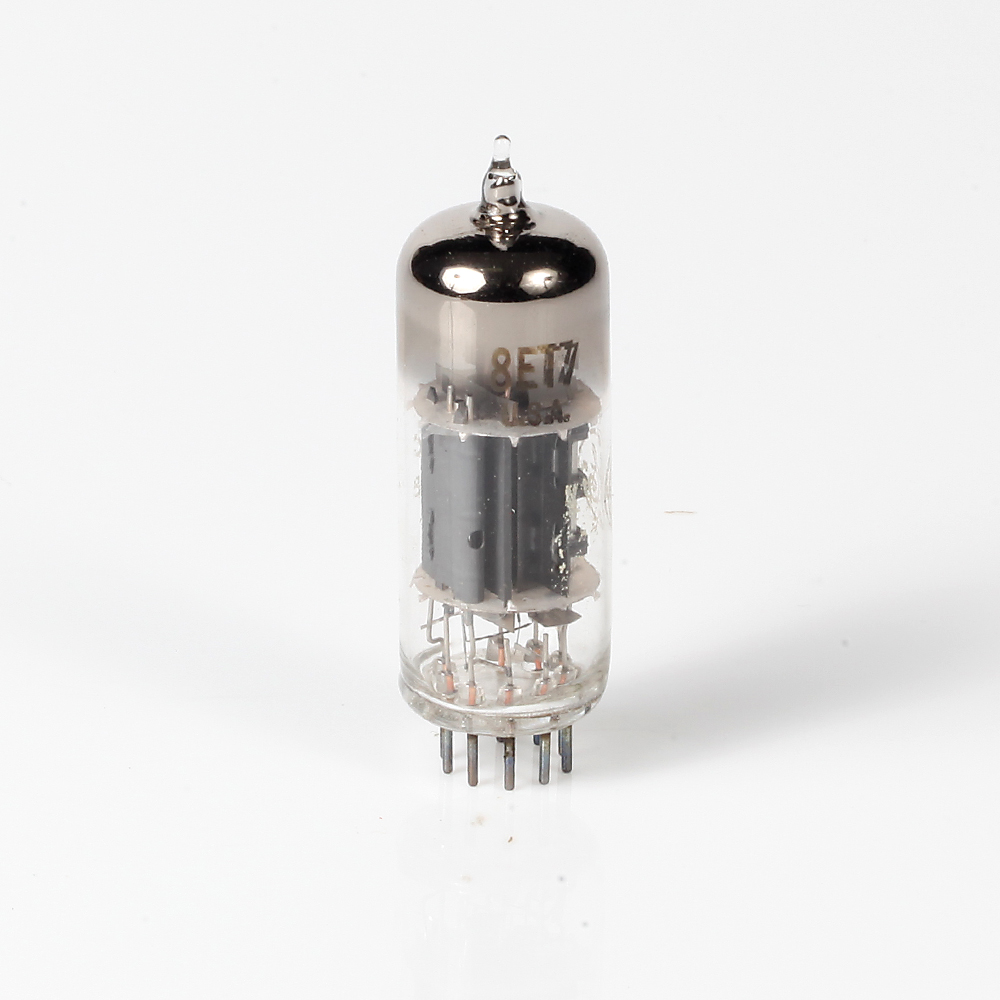

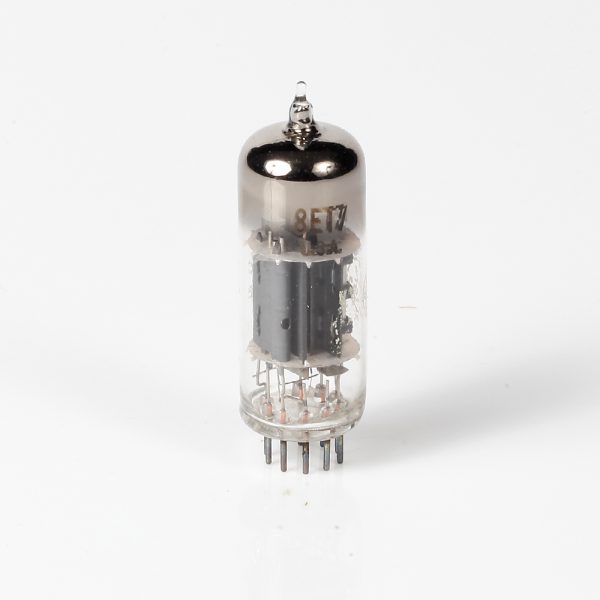

A válvula 8ET7 é um tubo de vácuo fabricado pela General Electric (GE), usado principalmente em aplicações de rádio e amplificação de áudio. A seguir, estão as informações detalhadas sobre a válvula 8ET7:
Descrição
A 8ET7 é uma válvula duplo triodo com características de baixo ruído, projetada para amplificação de sinais de áudio e de rádio. Seu design permite que seja usada em circuitos onde a linearidade e a baixa distorção são essenciais.
Características Técnicas
- Fabricante: General Electric (GE)
- Tipo: Válvula termiônica (tubo de vácuo)
- Função: Duplo triodo
- Base: Noval (B9A, 9 pinos)
- Aquecimento:
- Tensão de filamento: 6.3V
- Corrente de filamento: 0.45A
Especificações do Triodo
Cada uma das duas seções triodo tem as seguintes características:
- Tensão de anodo: Máx. 300V
- Corrente de anodo: 10mA
- Fator de amplificação: 20
- Resistência interna: 7.5kΩ
- Transcondutância: 2.7mA/V
Aplicações Típicas
- Amplificação de Áudio: Utilizada como amplificadora de sinal de áudio em equipamentos de alta fidelidade (Hi-Fi) e amplificadores de instrumentos musicais.
- Circuitos de Rádio: Pode ser empregada como amplificadora de sinal de RF (radiofrequência) em receptores de rádio.
- Osciladores: Usada em circuitos osciladores em transmissões de rádio e outros equipamentos de comunicação.
Pinagem (B9A)
- Anodo (placa) do triodo 1
- Grelha de controle (grelha 1) do triodo 1
- Catodo do triodo 1
- Filamento
- Filamento
- Catodo do triodo 2
- Grelha de controle (grelha 1) do triodo 2
- Anodo (placa) do triodo 2
- Ligação interna (sem conexão externa usualmente)
Vantagens
- Baixo Ruído: Ideal para aplicações que requerem amplificação de alta qualidade com mínima interferência e distorção.
- Versatilidade: Pode ser utilizada em diversas configurações de circuitos, tanto em áudio quanto em RF.
- Durabilidade: Projetada para longa vida útil, adequada para uso contínuo em equipamentos eletrônicos.
Considerações de Uso
- Circuitos de Aquecimento: É importante garantir que o circuito de aquecimento forneça a tensão e corrente corretas para o filamento.
- Manuseio: Deverá ser manuseada com cuidado, como todas as válvulas termiônicas, para evitar danos ao vidro e aos pinos de conexão.
A 8ET7 da General Electric é uma válvula confiável e eficiente, apropriada para uma variedade de aplicações em áudio e rádio, sendo um componente valioso para equipamentos eletrônicos que requerem amplificação precisa e de alta qualidade
