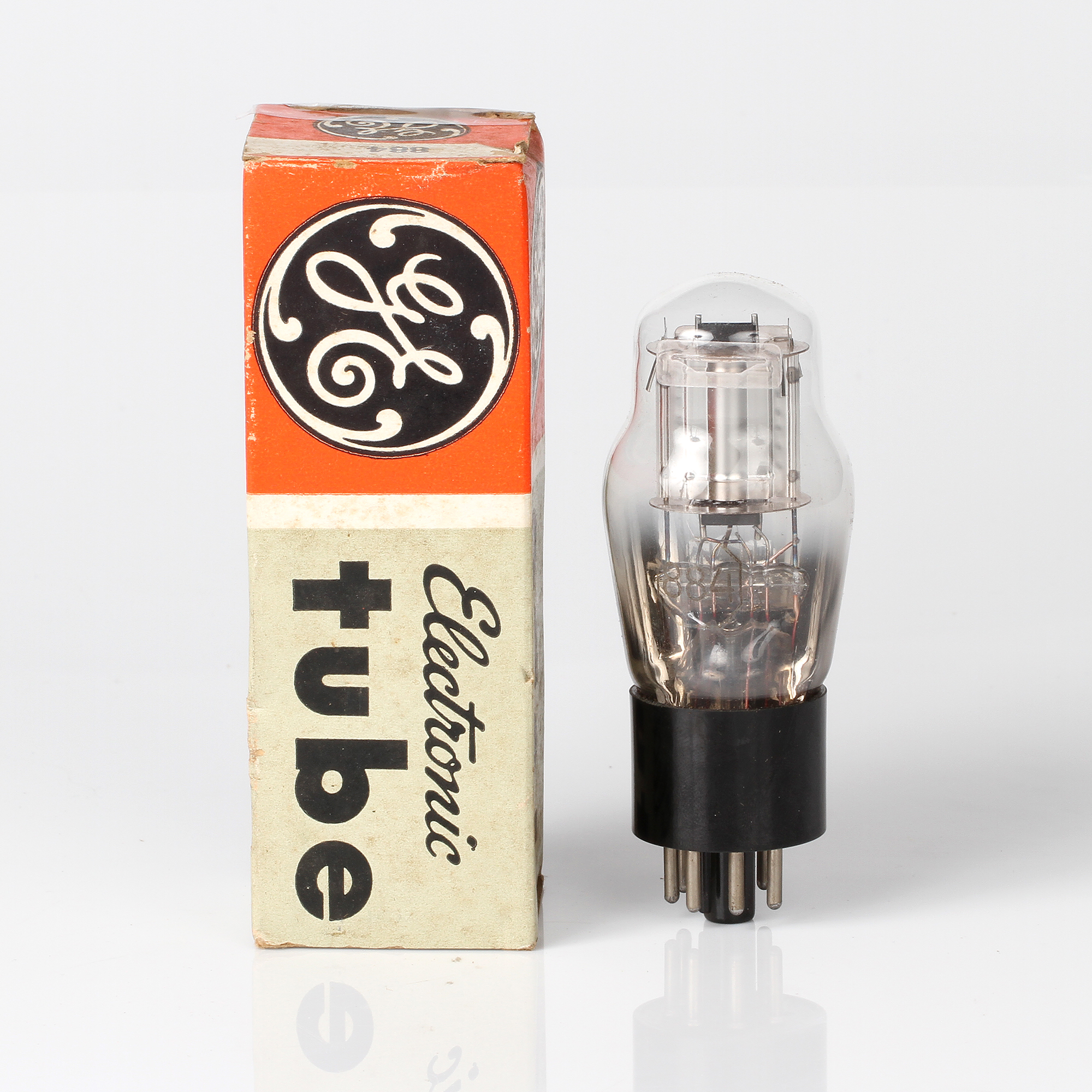

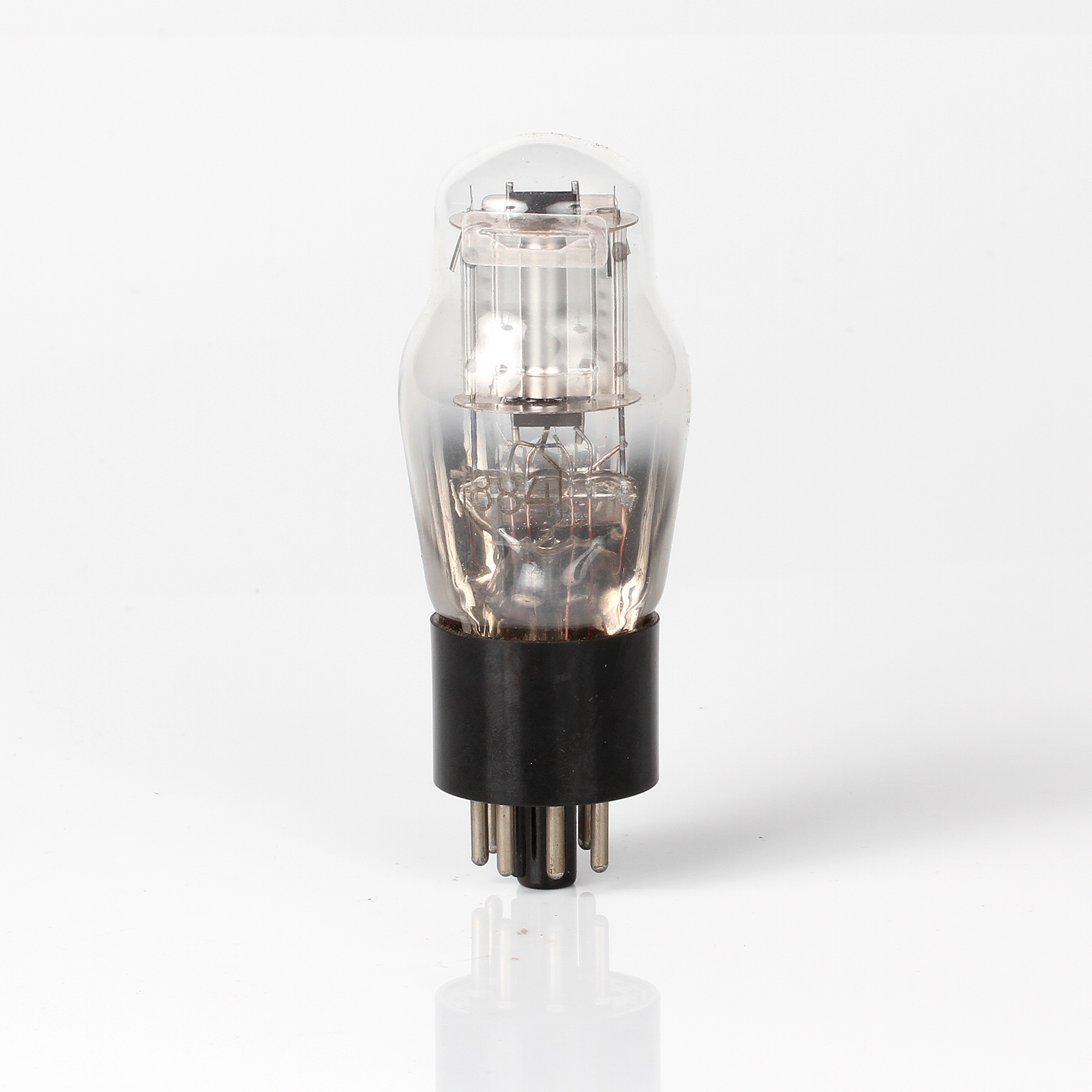

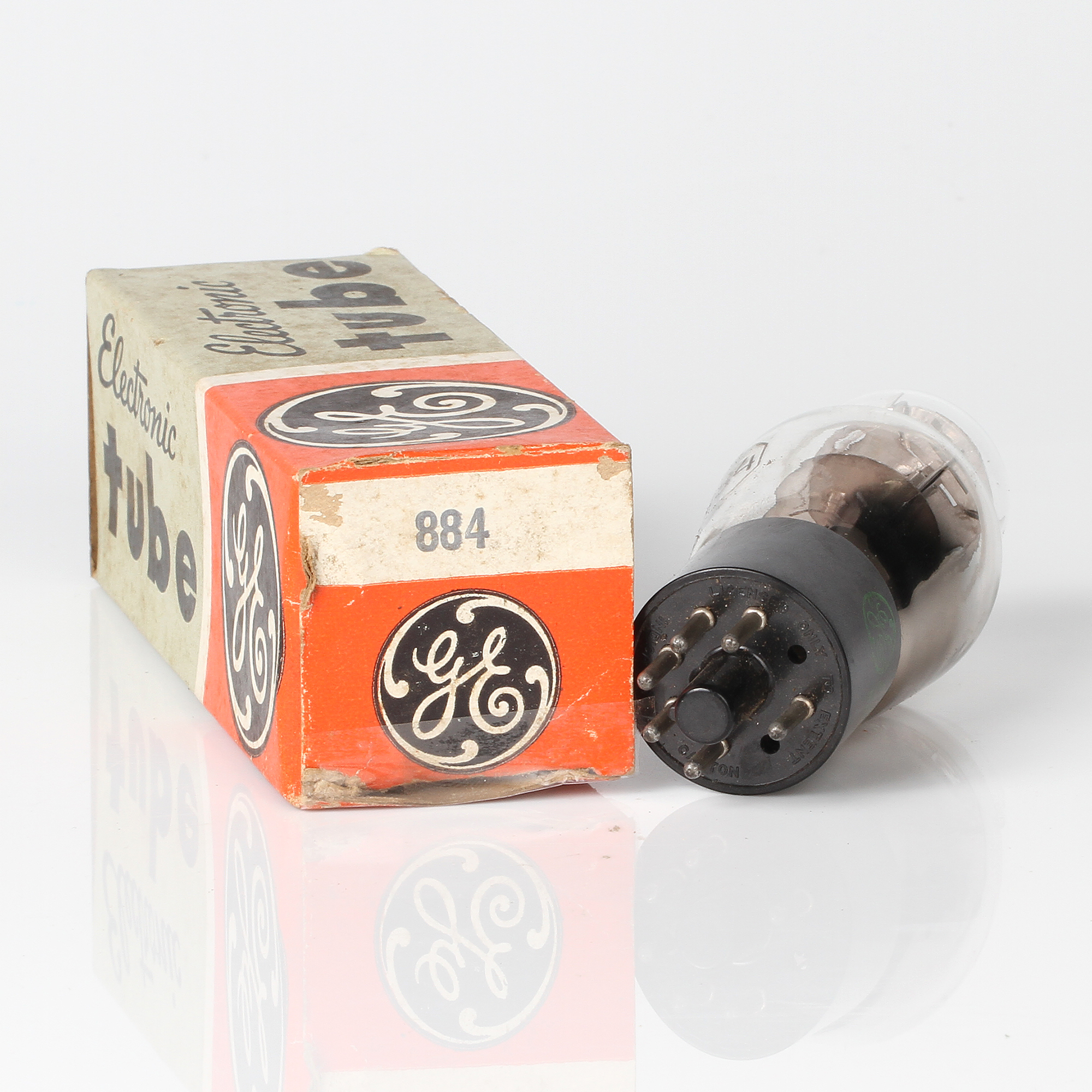

Válvula 884 – GENERAL ELECTRIC
THYRATRON
DESCRIÇÃO E CLASSIFICAÇÃO
A válvula 884 é um thyratron, um tipo de tubo de descarga controlada utilizado em circuitos de comutação e modulação. É projetada para aplicações que requerem controle de pulsos e alta velocidade de comutação.
ESPECIFICAÇÕES GERAIS
ELÉTRICO
- Tipo de Cátodo: Revestido, Óxido
- Características e Classificações do Aquecedor:
- Tensão do Aquecedor: 2.5 V (AC ou DC)
- Corrente do Aquecedor: 1.75 A
- Tensão Máxima de Placa: 300 V
- Corrente Máxima de Placa: 35 mA
- Tensão de Ignição (típica): 135 V
MECÂNICO
- Posição de Operação: Qualquer
- Envoltório: Vidro
- Base: Octal (8 pinos)
- Dimensões Físicas:
- Diâmetro Máximo: 1.5 polegadas (38.1 mm)
- Comprimento Total: 4.13 polegadas (104.8 mm)
CLASSIFICAÇÕES MÁXIMAS
As classificações máximas de projeto são valores limitantes das condições operacionais e ambientais aplicáveis a uma válvula de um tipo especificado conforme definido por seus dados publicados e não devem ser excedidos nas piores condições prováveis. O fabricante da válvula escolhe esses valores para fornecer uma aceitabilidade de serviço da válvula, permitindo os efeitos das mudanças nas condições operacionais devido a variações nas características da válvula em consideração. O fabricante do equipamento deve projetar para que, inicialmente e ao longo da vida, nenhum valor máximo de projeto para o serviço pretendido seja excedido com uma válvula sob as piores condições operacionais prováveis com respeito à variação de tensão de alimentação, variação de componentes do equipamento, ajuste de controle do equipamento, variação de carga, variação de sinal, condições ambientais e variações nas características de todos os outros dispositivos eletrônicos no equipamento.
CONEXÕES DOS TERMINAIS
- Pin 1: Sem Conexão
- Pin 2: Cátodo
- Pin 3: Sem Conexão
- Pin 4: Grelha de Controle
- Pin 5: Sem Conexão
- Pin 6: Placa
- Pin 7: Sem Conexão
- Pin 8: Aquecedor
APLICAÇÕES TÍPICAS
- Circuitos de Comutação: Utilizada em circuitos onde é necessário controle preciso de pulsos elétricos.
- Moduladores de Pulso: Comumente usada em moduladores para controle de sinais de alta frequência.
- Fontes de Alimentação Reguladas: Pode ser empregada em fontes de alimentação que requerem regulação precisa.
CARACTERÍSTICAS MÉDIAS
- Resistência Interna: 15k ohms
- Tempo de Ignição: < 1 microsegundo
