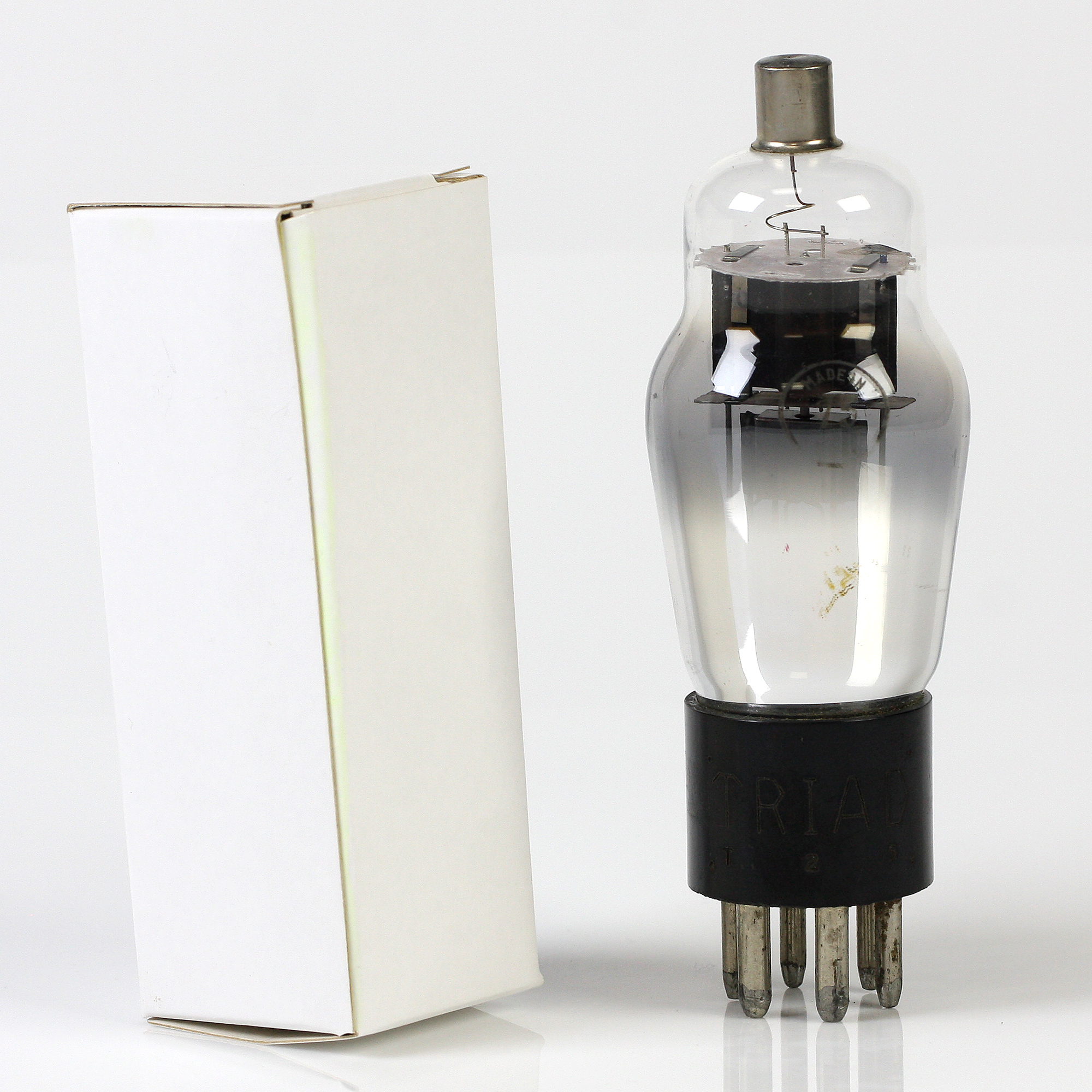

RCA-75
Diodo Duplex e Triodo de Alta Amplificação
O 75 é um tipo de tubo com aquecedor que consiste em dois diodos e um triodo de alta amplificação em um único bulbo. Ele é usado como detector combinado, amplificador e tubo de controle automático de volume em receptores AC projetados para suas características. Para considerações sobre o detector de diodo, consulte a página 26.
CARACTERÍSTICAS
- Tensão do Aquecedor (AC ou DC): 6,3 Volts
- Corrente do Aquecedor: 0,3 Ampere
- Capacitância Grelha-Triodo-Placa: 1,7 µµF
- Capacitância Grelha-Cátodo: 1,7 µµF
- Capacitância Placa-Triodo-Cátodo: 3,8 µµF

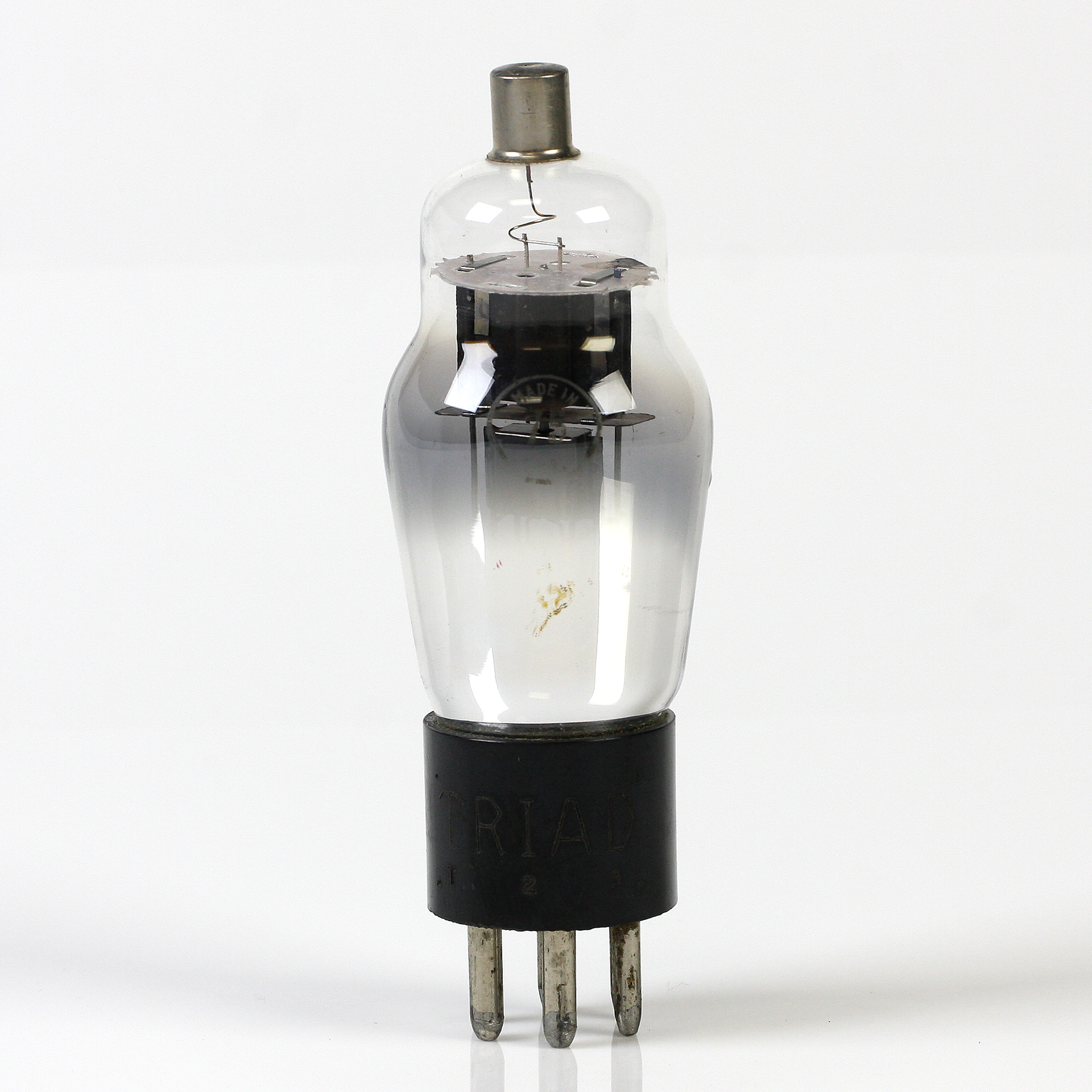

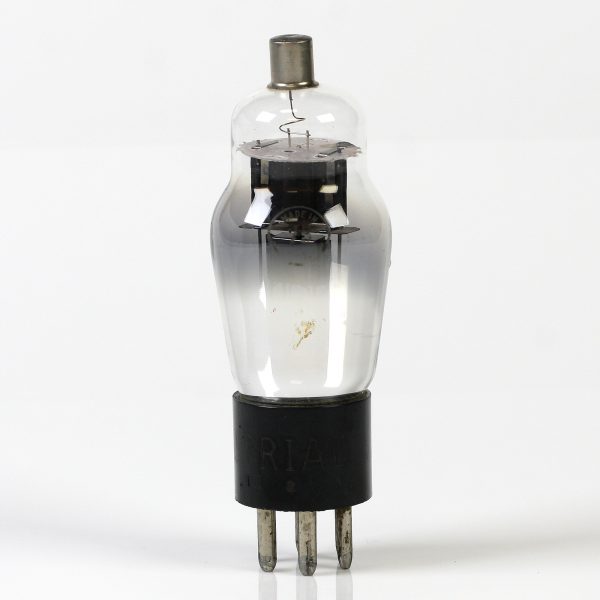

- Bulbo: ST-12
- Tampa: Metal Pequeno

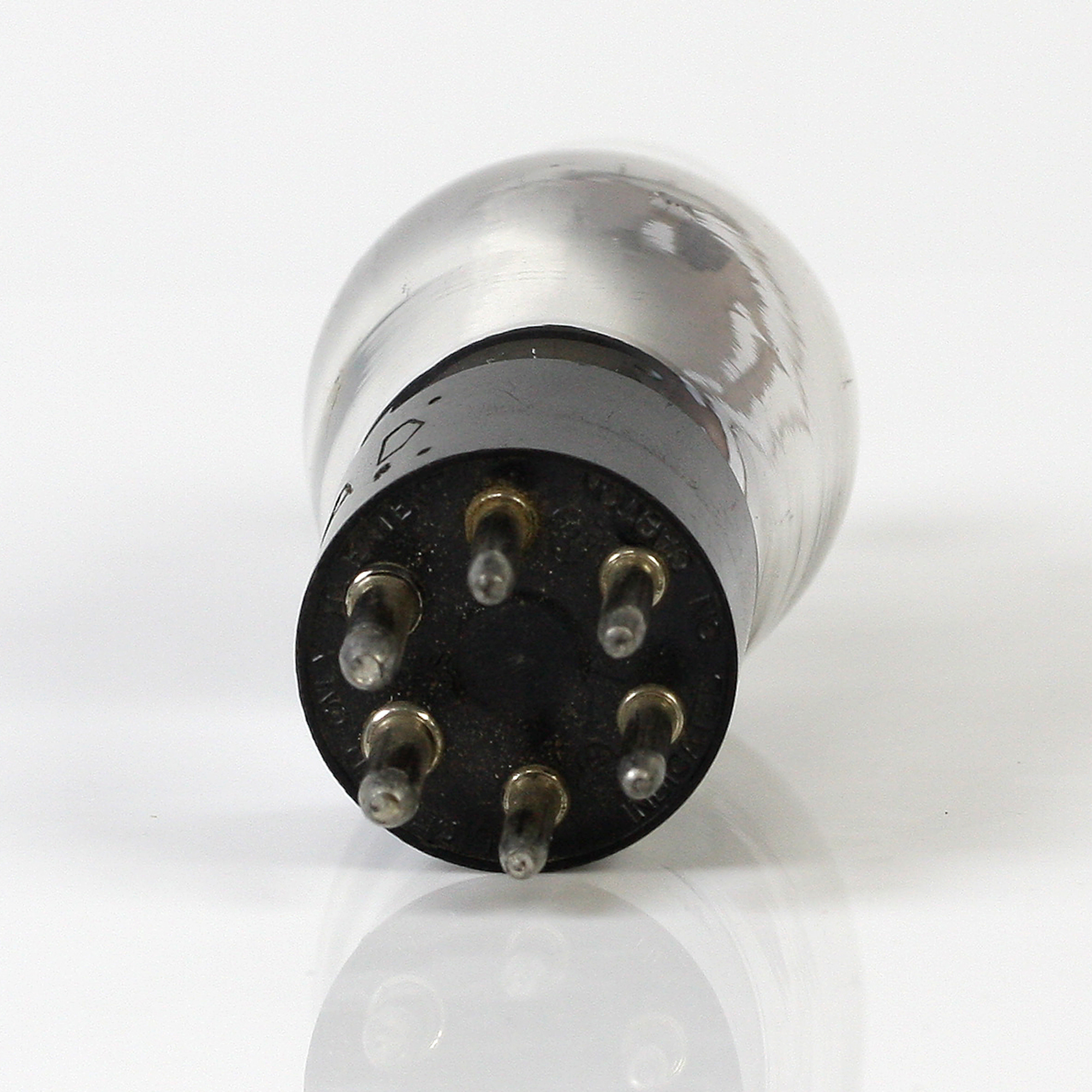

- Base: Pequena de 6 pinos
- Tensão da Placa: (não especificado)
- Tensão da Grelha: (não especificado)
- Fator de Amplificação: 100
- Resistência da Placa: 91000 Ohms
- Transcondutância: 1100 Micromhos
- Corrente da Placa: 0,8 Miliampere
Unidades de Diodo
As duas placas de diodo são colocadas ao redor de um cátodo, cuja manga é comum à unidade de triodo. Cada placa de diodo tem seu próprio pino de base. Curvas de operação para as unidades de diodo são fornecidas sob o tipo 6B7.
INSTALAÇÃO
Os pinos da base do 75 se encaixam no soquete padrão de seis contatos, que pode ser instalado para segurar o tubo em qualquer posição. A operação do aquecedor e a conexão do cátodo são as mesmas do tipo 6A8.
APLICAÇÃO
O 75 é, em muitos aspectos, semelhante em aplicação ao 6Q7. A principal diferença, no entanto, é que o 75 possui um triodo de alta amplificação. Por esta razão, o tubo é recomendado apenas para uso em circuitos acoplados por resistência. Além disso, a polarização por diodo da unidade de triodo não é adequada devido à probabilidade de corte da corrente da placa do triodo, mesmo com tensões de sinal relativamente pequenas aplicadas ao circuito do diodo.
Como amplificador em circuitos AF acoplados por resistência, o 75 pode ser operado nas condições dadas na seção de Amplificadores Acoplados por Resistência. Uma família de curvas características médias de placa aplicáveis a este tipo pode ser encontrada sob o tipo 2A6.
