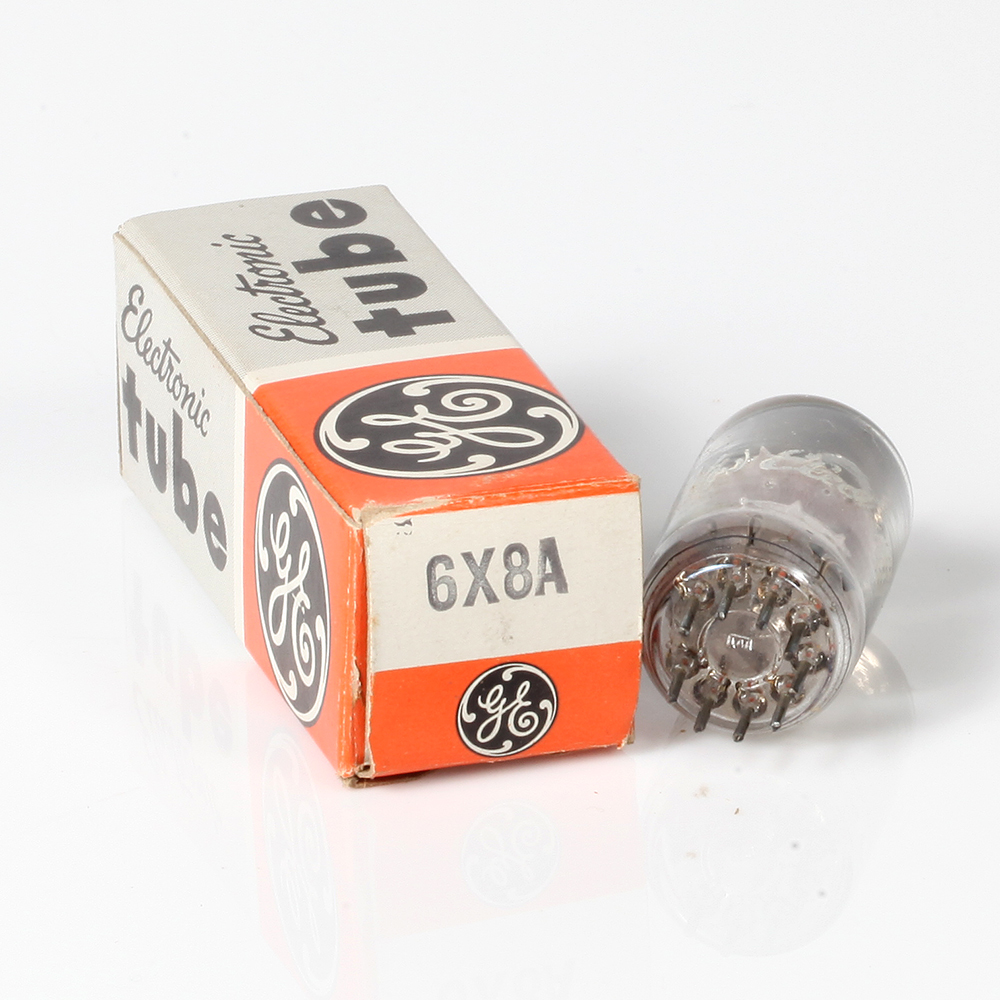

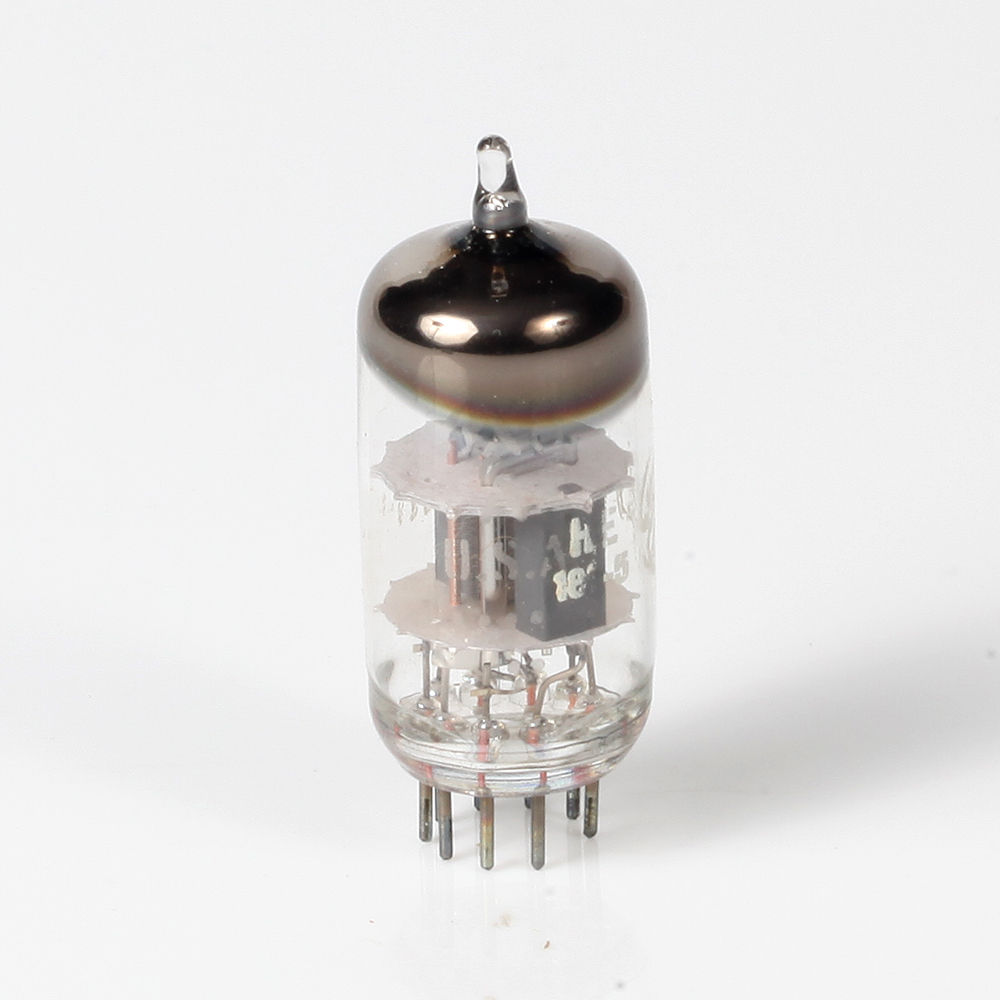

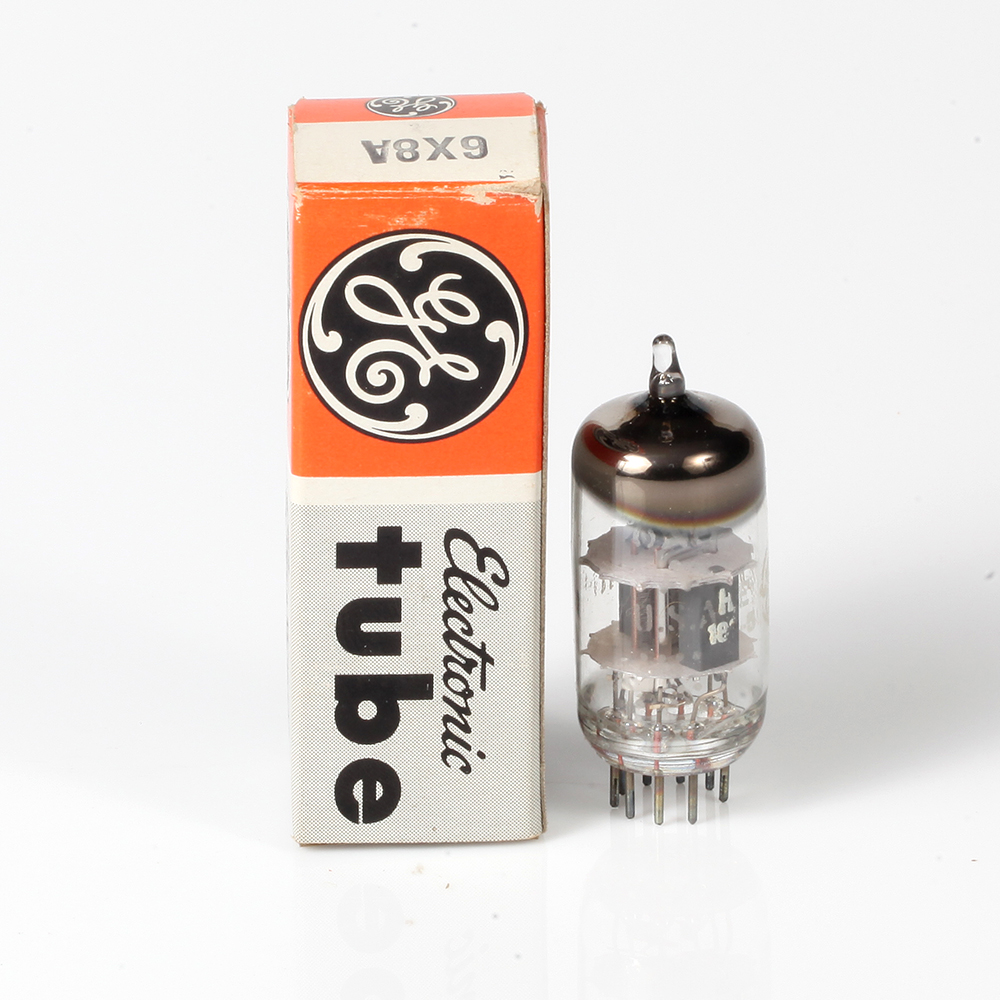

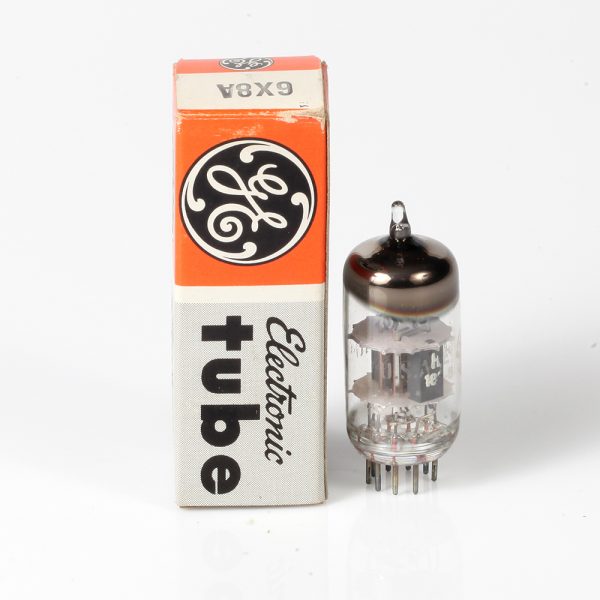

6X8A da General Electric é um tipo de válvula duplo triodo-pentodo utilizada em aplicações de rádio e televisão. A seguir, apresento uma descrição geral e as especificações técnicas baseadas em fontes confiáveis.
Descrição do válvula 6X8A
O 6X8A é uma válvula combinado que contém um triodo e um pentodo em um único invólucro. Este tubo é frequentemente utilizado em circuitos de rádio e televisão, onde pode desempenhar funções de oscilação, mistura e amplificação.
Especificações Técnicas
Aqui estão algumas especificações técnicas típicas para o tubo 6X8A:
- Tipo de Tubo: Triodo-Pentodo
- Filamento:
- Tensão: 6.3V
- Corrente: 0.6A
- Triodo Section:
- Máxima Tensão da Placa: 330V
- Máxima Potência Dissipada da Placa: 2.5W
- Transcondutância (gm): 2000 micromhos
- Pentodo Section:
- Máxima Tensão da Placa: 300V
- Máxima Tensão da Grade de Tela: 150V
- Máxima Potência Dissipada da Placa: 5W
- Transcondutância (gm): 11000 micromhos
- Base: Noval (9 pinos)
- Uso Comum: Osciladores, misturadores, amplificação de RF e IF em receptores de rádio e televisão
Características Operacionais
- Aplicação: Utilizado em estágios de oscilação e mistura em receptores de rádio e televisão, além de amplificação de sinais de RF (radiofrequência) e IF (frequência intermediária).
- Vantagens: Combina duas funções em um único tubo, economizando espaço e componentes no design do circuito. Boa linearidade e capacidade de operar em frequências de RF e IF.
