Descrição do Produto

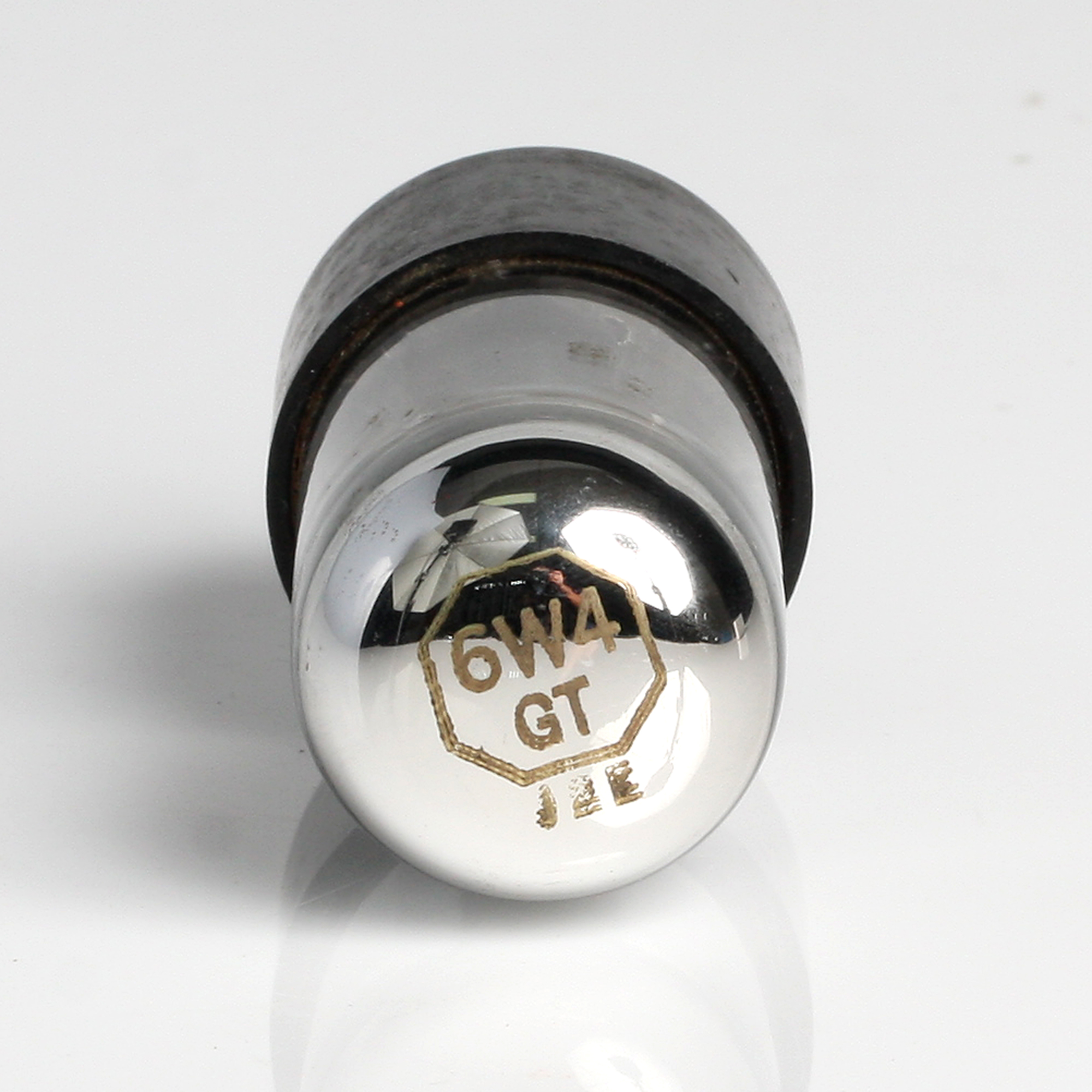

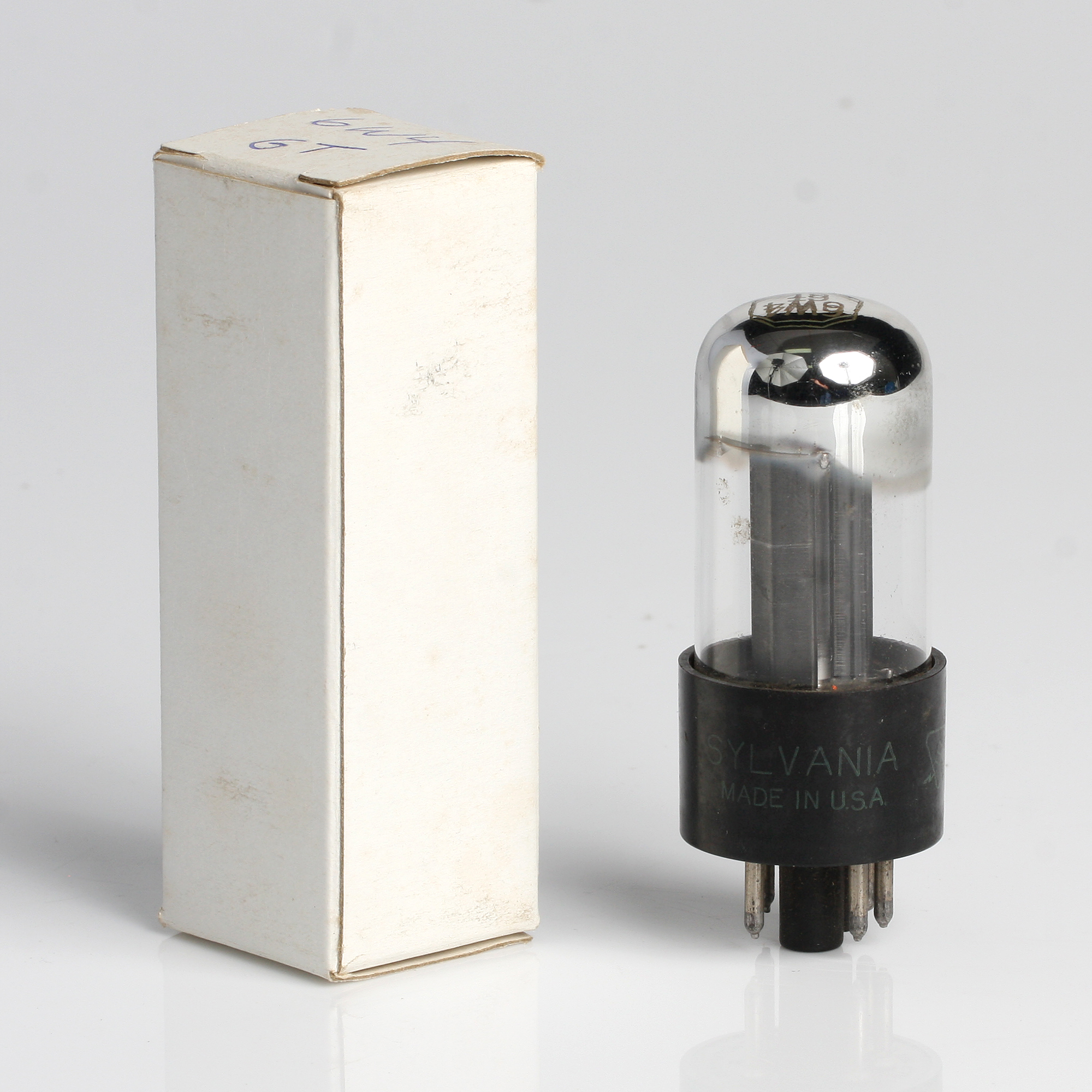

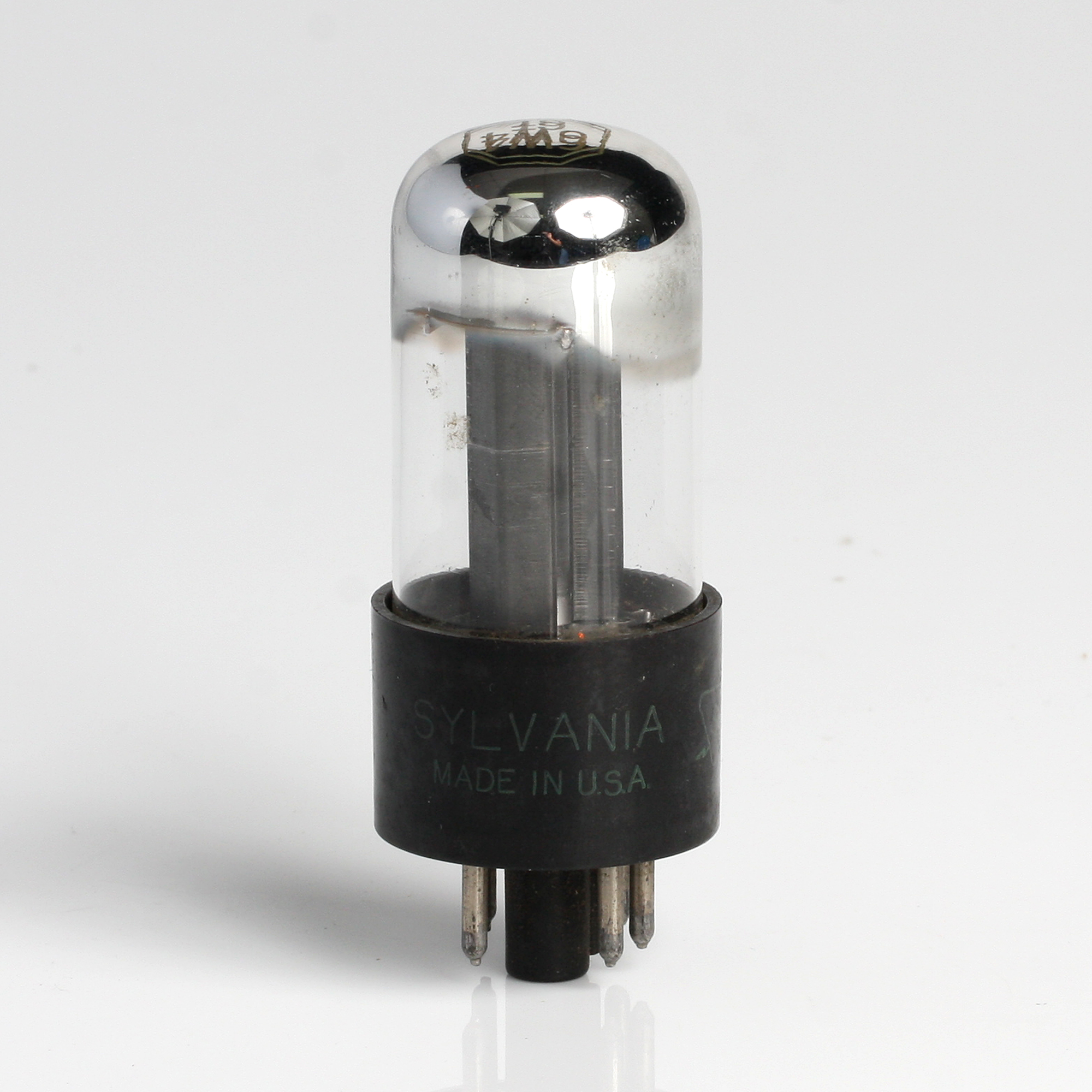

SYLVANIA 6W4GT
- Diodo Retificador
- Filamento: Revestido
- Tensão de Filamento: 6.3 Volts
- Corrente de Filamento: 0.6 Amperes
- Lâmpada de Vidro
- Base Octal
Especificações
O SYLVANIA 6W4GT é um diodo retificador utilizado principalmente em fontes de alimentação de equipamentos eletrônicos. Esta Válvula é projetado para converter corrente alternada (CA) em corrente contínua (CC).
Condições de Operação e Características
Diodo Retificador
- Tensão Máxima Inversa de Pico: 450 Volts
- Corrente de Pico Máxima: 250 mA
- Corrente de Placa Contínua: 125 mA
- Queda de Tensão Direta: Aproximadamente 24 Volts a 125 mA
- Capacitância entre Eletrodos: 4 pF (placa a catodo)
Configuração de Pinos
| Pino | Conexão |
|---|---|
| 1 | Sem Conexão |
| 2 | Filamento |
| 3 | Sem Conexão |
| 4 | Sem Conexão |
| 5 | Sem Conexão |
| 6 | Sem Conexão |
| 7 | Filamento |
| 8 | Catodo |
| Topo | Placa |
Aplicações Típicas
- Retificação de Alta Tensão: Utilizado para converter corrente alternada (CA) em corrente contínua (CC) em fontes de alimentação de alta tensão, especialmente em rádios e outros dispositivos eletrônicos.
Notas de Copyright
- Copyright pela SYLVANIA
- Divisão de Tubos de Rádio
- Fabricado nos EUA
