TUNG-SOL

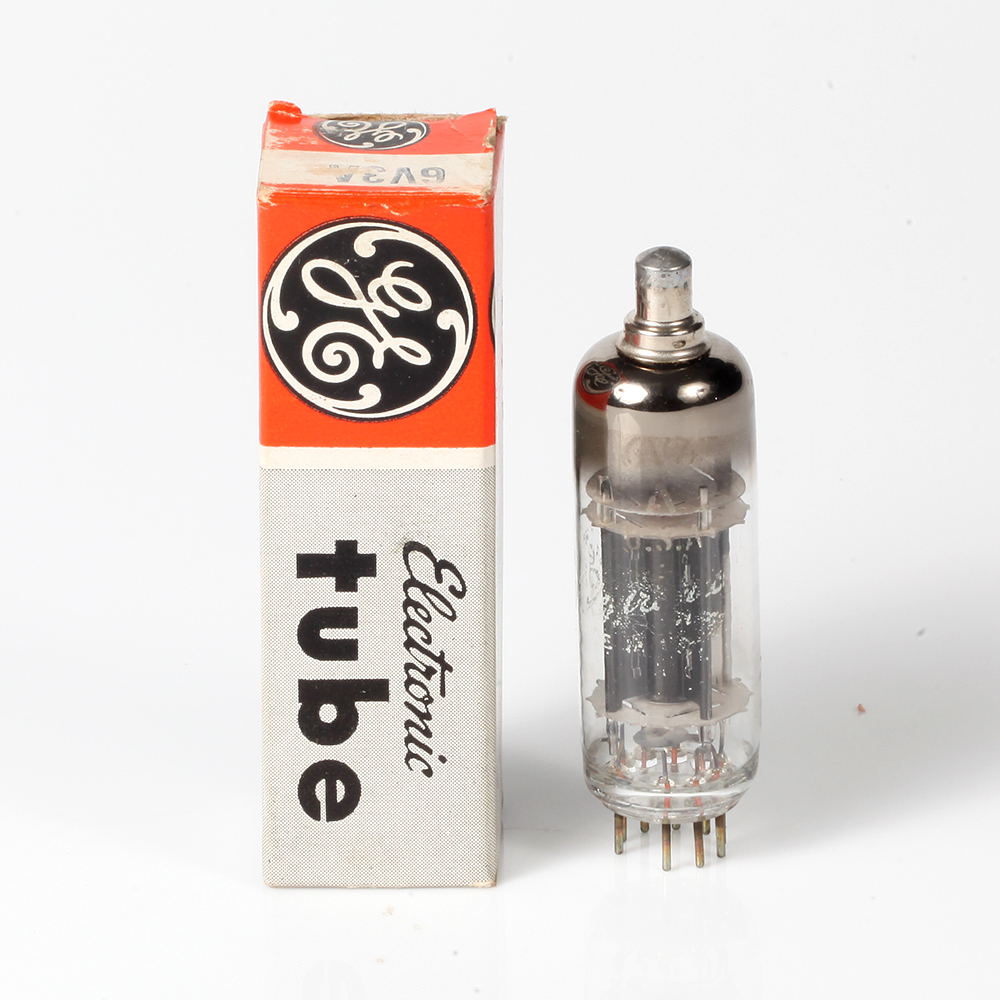

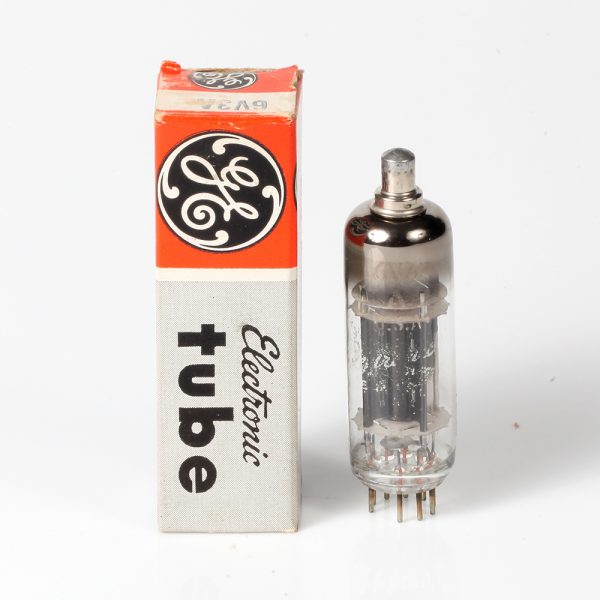

DIODO TIPO MINIATURA
CATODO UNIPOTENCIAL REVESTIDO
AQUECEDOR 6,3 VOLTS 1,75 AMP. AC OU DC
QUALQUER POSIÇÃO DE MONTAGEM

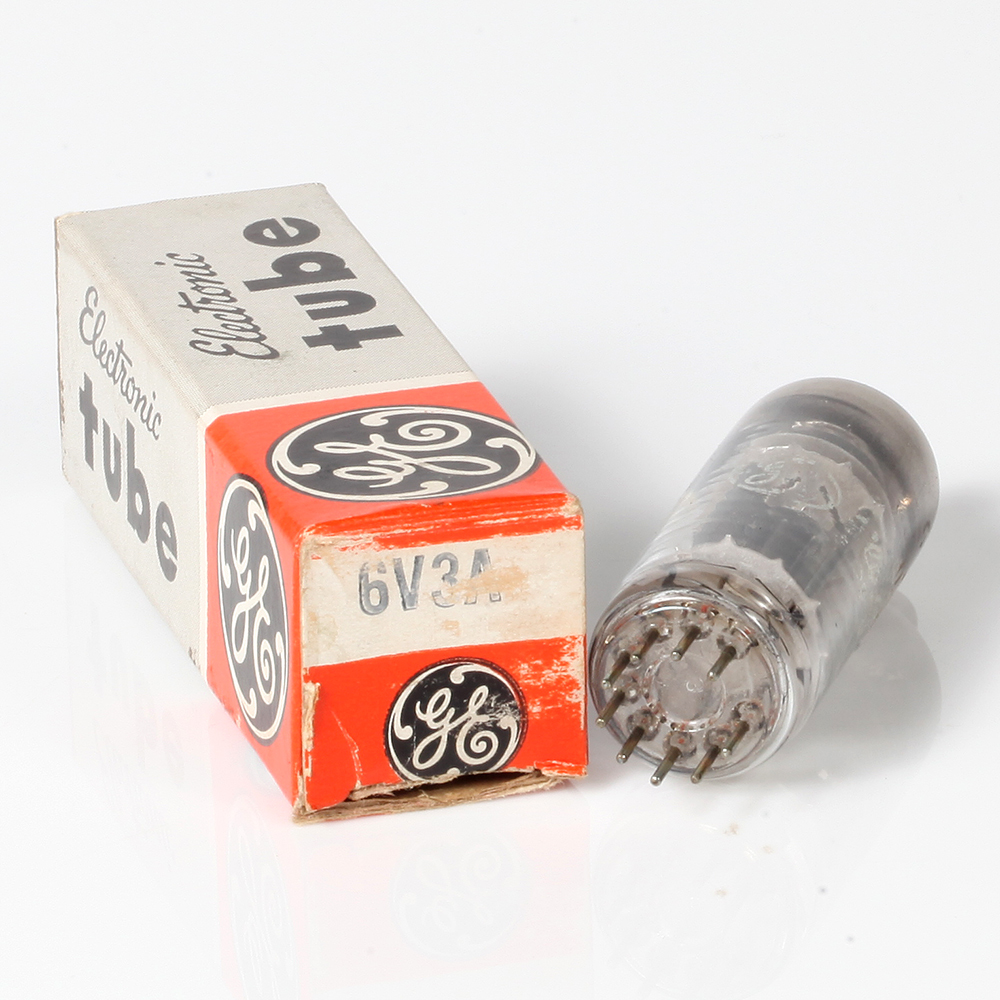

VISTA INFERIOR

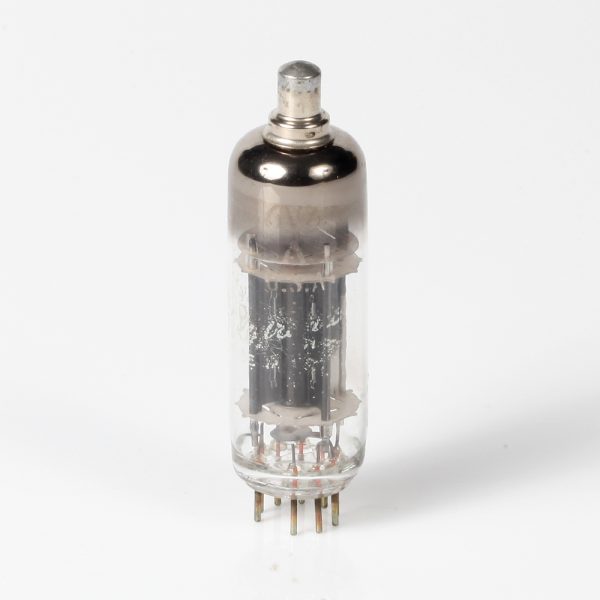

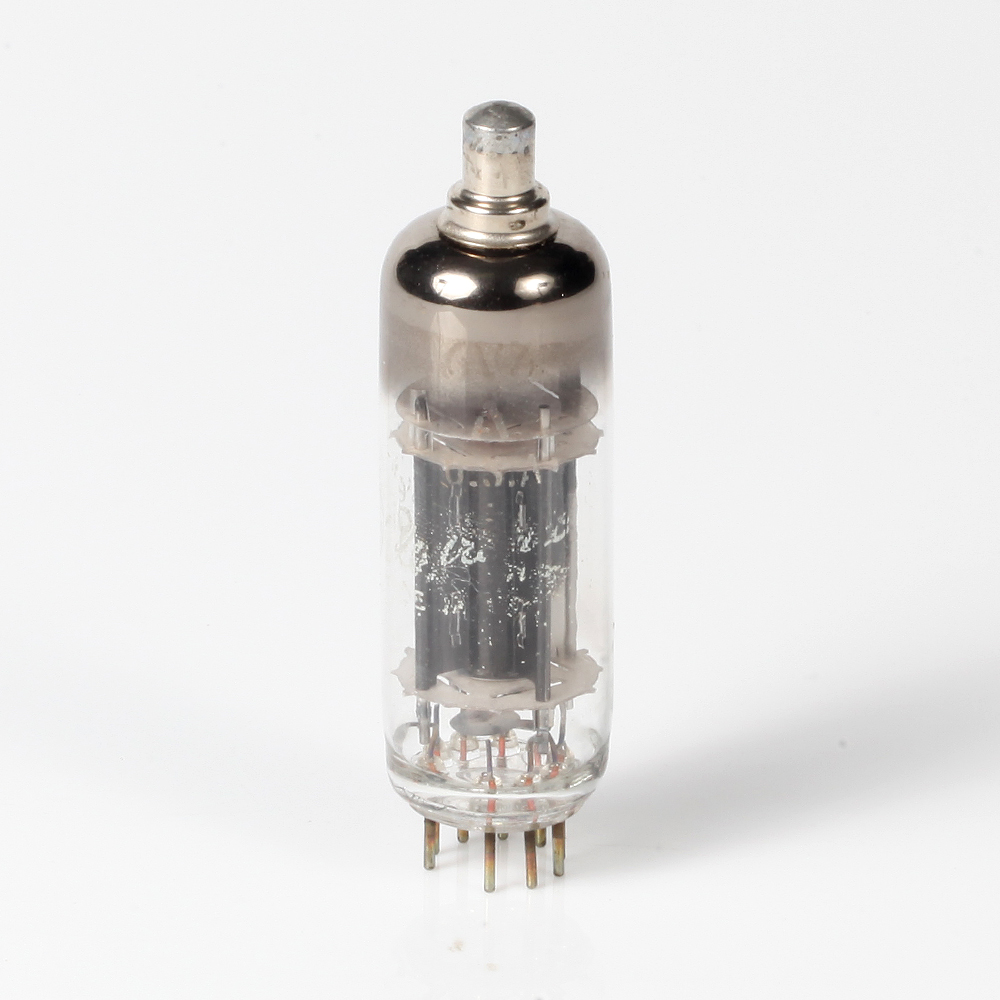

LÂMPADA DE VIDRO BOTÃO MINIATURA BASE DE 9 PINOS
O 6V5A é um tipo de diodo de cátodo aquecido, projetado para uso como diodo de amortecimento em circuitos de varredura de televisão. Pode também ser usado como retificador de meia-onda.
CAPACITÂNCIAS DIRETAS ENTRE ELETRODOS
AQUECEDOR PARA CATODO: 1,5 pF
CLASSIFICAÇÕES
INTERPRETADAS DE ACORDO COM O SISTEMA DE CENTRO DE DESIGN
SERVIÇO DE AMORTECEDOR
TENSÃO DO AQUECEDOR: 6,3 VOLTS
TENSÃO MÁXIMA DE PICO DO AQUECEDOR PARA CATODO (AQUECEDOR NEGATIVO): 6.750 VOLTS
TENSÃO INVERSA MÁXIMA DE PICO: 6.000 VOLTS
CORRENTE MÁXIMA DE PICO EM ESTADO ESTACIONÁRIO: 60 mA
CORRENTE MÁXIMA DE SAÍDA DC: 135 mA
RETIFICADOR DE MEIA-ONDA
TENSÃO DO AQUECEDOR: 6,3 VOLTS
TENSÃO MÁXIMA DE PLACA AC (RMS): 350 VOLTS
CORRENTE MÁXIMA DE SAÍDA DC: 125 mA
QUEDA MÉDIA NO TUBO (A 450 mA): 14 VOLTS
CAPACITOR DE ENTRADA DO FILTRO: 20 µF
TENSÃO TOTAL EFETIVA MÍNIMA DE SUPRIMENTO DA PLACA: 145 OHMS
OS VALORES MÁXIMOS ABSOLUTOS SÃO OS VALORES LIMITES ACIMA DOS QUAIS A FUNCIONALIDADE DO TUBO PODE SER COMPROMETIDA EM TERMOS DE VIDA ÚTIL E DESEMPENHO SATISFATÓRIO. PORTANTO, PARA NÃO EXCEDER ESTES VALORES MÁXIMOS ABSOLUTOS, O DESIGNER DO EQUIPAMENTO TEM A RESPONSABILIDADE DE DETERMINAR UM VALOR MÉDIO DE PROJETO PARA CADA CLASSIFICAÇÃO, ABAIXO DO VALOR ABSOLUTO DA MESMA, DE TAL FORMA QUE OS VALORES ABSOLUTOS NUNCA SEJAM EXCEDIDOS SOB QUALQUER CONDIÇÃO NORMAL DE OPERAÇÃO, VARIAÇÃO DE VOLTAGEM, VARIAÇÕES DE FABRICAÇÃO (INCLUINDO COMPONENTES) NO PRÓPRIO EQUIPAMENTO OU AJUSTES DOS CONTROLES.
A COMPONENTE DC DA TENSÃO AQUECEDOR-CÁTODO NÃO DEVE EXCEDER 150 VOLTS COM O AQUECEDOR NEGATIVO EM RELAÇÃO AO CÁTODO.
ESTA CLASSIFICAÇÃO É APLICÁVEL ONDE A DURAÇÃO DO PULSO DE TENSÃO NÃO EXCEDA 15% DE UM CICLO DE VARREDURA OU 10 MICRO-SEGUNDOS.
TUNG-SOL ELECTRIC INC. DIVISÃO DE TUBOS ELETRÔNICOS BLOOMFIELD, NEW JERSEY, EUA. DEZEMBRO 4, 1954
