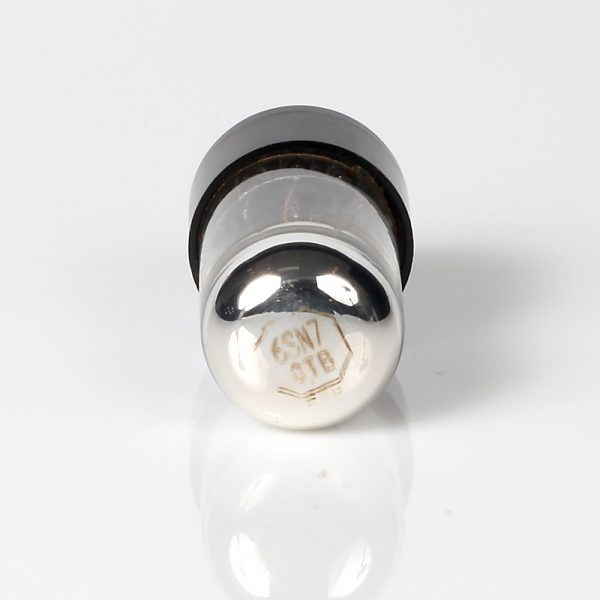

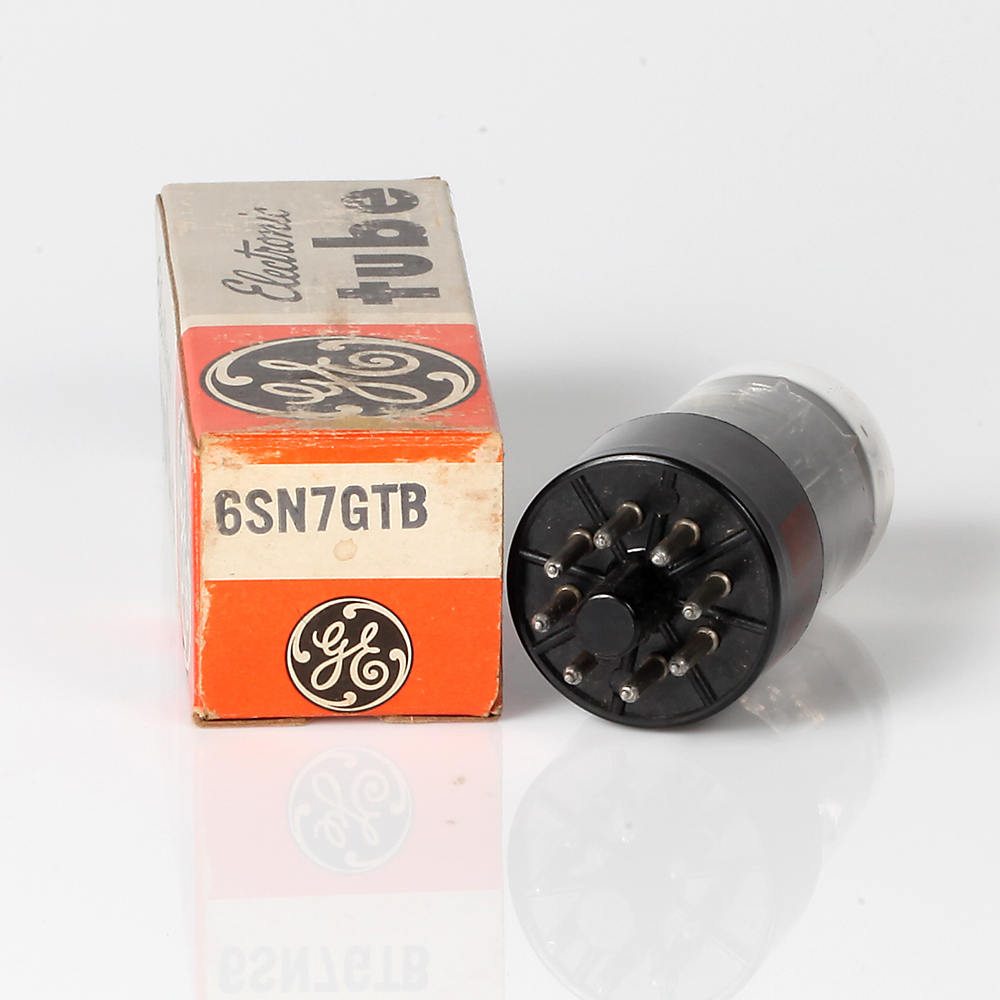

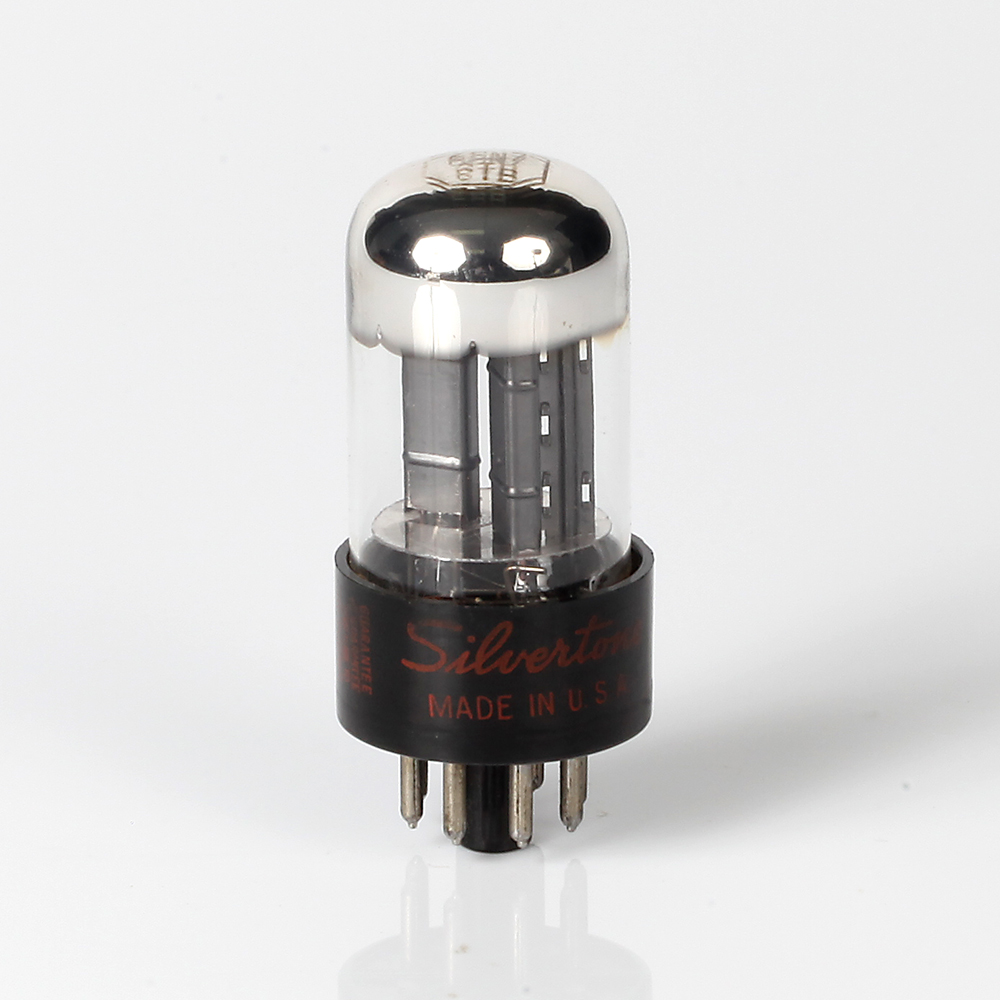

A válvula 6SN7-GTB da General Electric é uma válvula dupla de triodo de uso geral, amplamente utilizada em amplificadores de áudio de alta fidelidade, circuitos de osciladores, e outras aplicações eletrônicas. Esta válvula é conhecida por sua robustez e excelente desempenho em uma ampla faixa de frequências.
Descrição da Válvula 6SN7-GTB
Características Gerais:
- Fabricante: General Electric
- Tipo: Válvula dupla de triodo
- Aplicações: Amplificação de áudio, osciladores, circuitos de modulação e outras aplicações eletrônicas.
Detalhes Técnicos:
- Base: Octal (B8G)
- Filamento: 6.3V, 0.6A
- Configuração: Dois triodos idênticos em um único invólucro
Parâmetros Elétricos (para cada triodo):
- Tensão de Placa (Vb): Máximo de 300V
- Corrente de Placa (Ib): Máximo de 20mA
- Dissipação de Placa: Máximo de 5W
- Ganho (μ): 20
- Resistência Interna (Ra): 7700Ω
- Transcondutância (gm): 2.6 mA/V
Aplicações Comuns:
- Amplificadores de Áudio: Usada em estágios de pré-amplificação e amplificação de áudio devido à sua baixa distorção e linearidade.
- Osciladores: Utilizada em circuitos de osciladores por sua estabilidade e características de amplificação.
- Circuitos de Modulação: Empregada em moduladores e demoduladores em equipamentos de transmissão de rádio e TV.
- Fontes de Alimentação Reguladas: Utilizada em circuitos de reguladores de tensão devido à sua capacidade de amplificação e baixa resistência interna.
Considerações Adicionais:
- Montagem e Uso: Deve ser manuseada com cuidado, especialmente ao instalar em soquetes octal. É importante garantir uma boa ventilação para evitar sobreaquecimento e prolongar a vida útil da válvula.
- Substituições e Equivalentes: A 6SN7-GTB pode ser substituída por outras variantes da série 6SN7, como a 6SN7-GT ou a 6SN7-GTA, embora haja pequenas diferenças nas especificações de máxima dissipação de placa e tensão de filamento. Sempre verifique a compatibilidade específica antes de substituir.
- Versatilidade: Devido à sua configuração de duplo triodo, a 6SN7-GTB é altamente versátil e pode ser usada em uma variedade de circuitos eletrônicos.
Especificações Adicionais:
- Tensão de Grade (Vg): -8V (bias típico)
- Corrente de Grade (Ig): Muito baixa, geralmente negligenciável em operação normal
