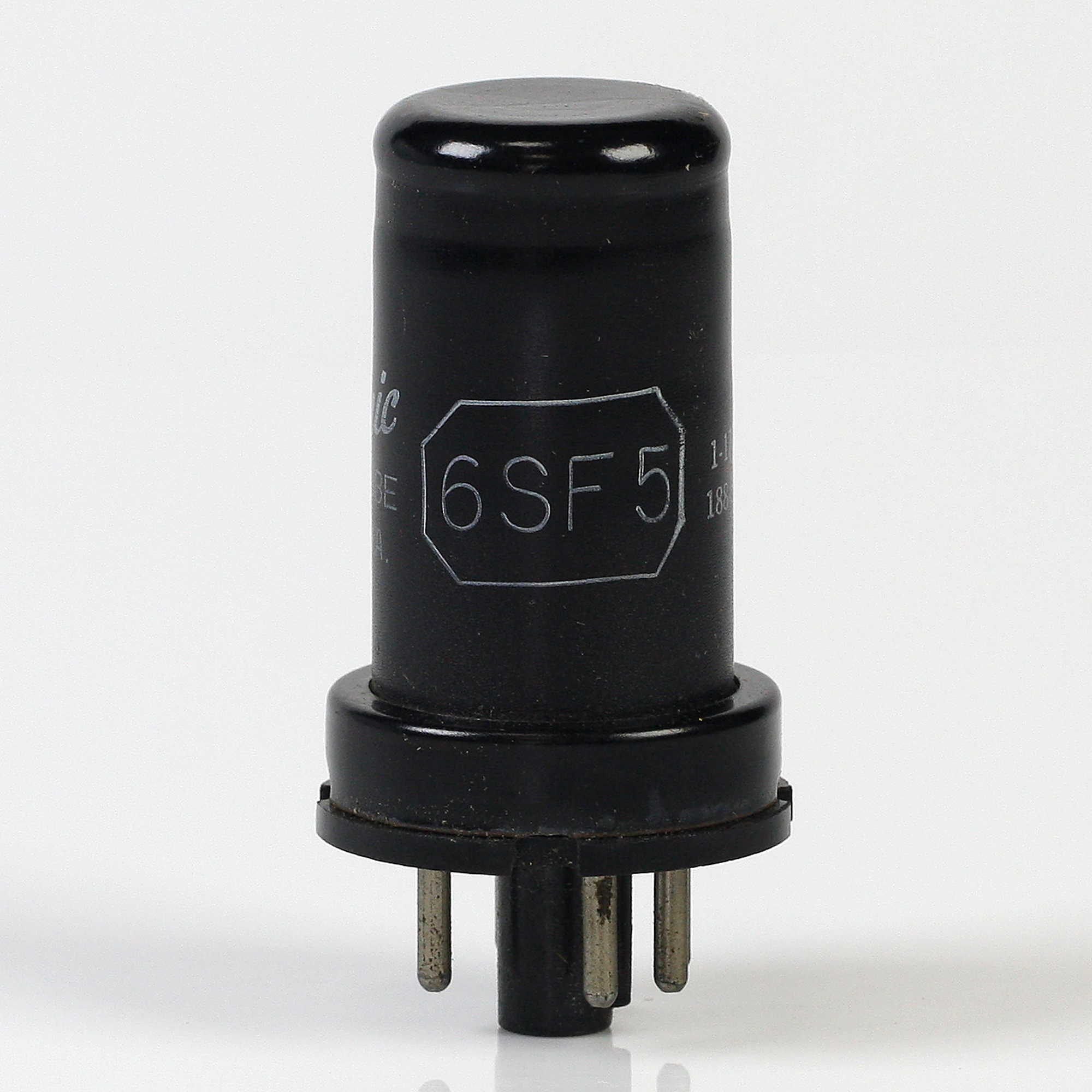

TUNG-SOL 6SF5, 6SF5GT
AMPLIFICADOR TRÍODO DE ALTA AMPLIFICAÇÃO
- CÁTODO DE POTENCIAL ÚNICO
- AQUECEDOR: 6.3 VOLTS 0.3 AMPERE AC OU DC
- BULBO DE VIDRO
- CAPA METÁLICA
- BASE OCTAL DE 6 PINOS

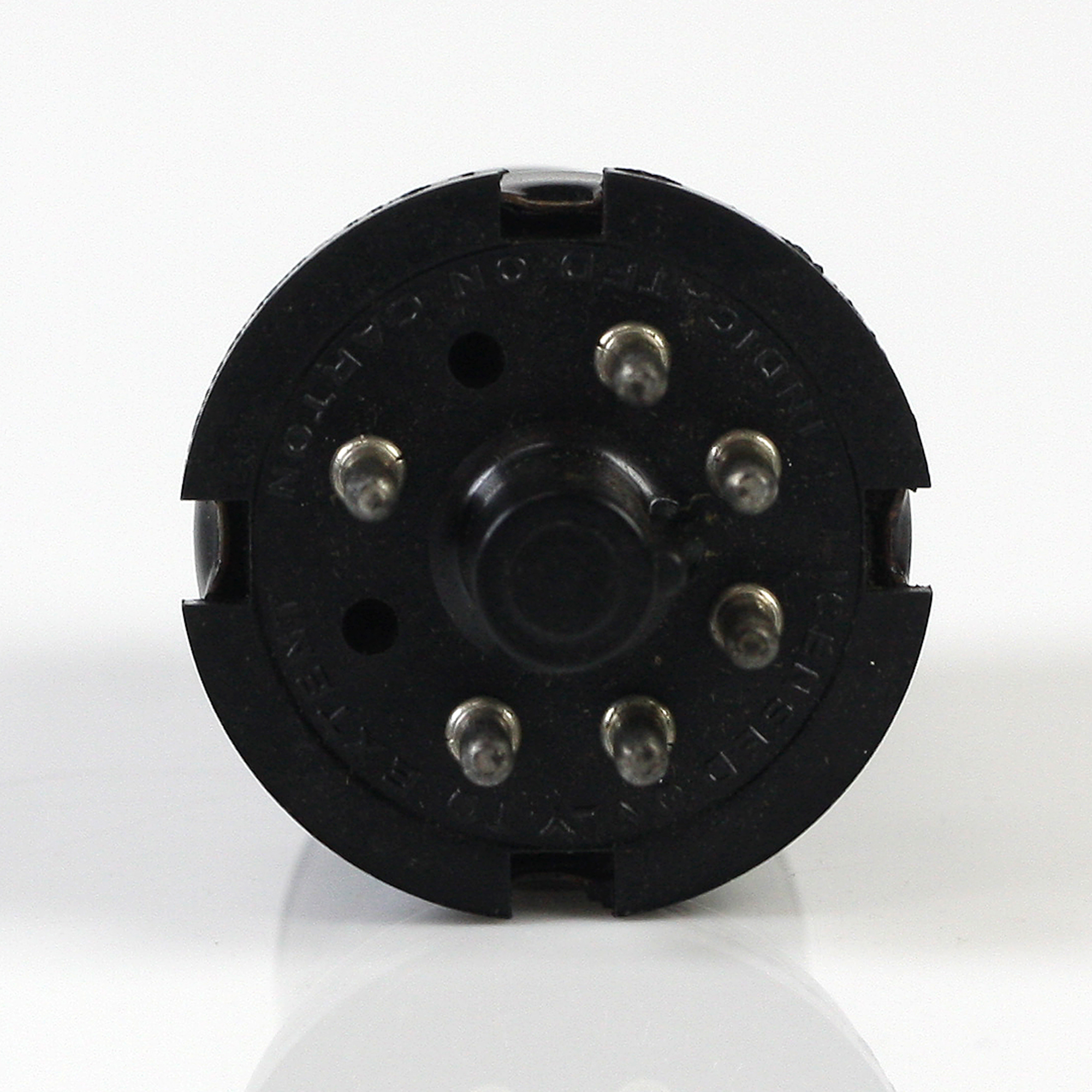

Vistas Inferiores
Os TUNG-SOL 6SF5 e 6SF5GT são tríodos de alta amplificação de uso geral. Eles são projetados para serem utilizados como amplificadores acoplados por resistência de alto ganho em receptores operados com corrente alternada (AC) e corrente contínua (AC-DC).
CLASSIFICAÇÕES
- Tensão do Aquecedor (AC ou DC): 6.3 VOLTS
- Corrente do Aquecedor: 0.3 AMPERE
- Tensão Máxima da Placa: 300 VOLTS
CARACTERÍSTICAS MÉDIAS
- Tensão da Placa: 100 – 250 VOLTS
- Tensão da Grade de Controle: -1 – -2 VOLTS
- Corrente da Placa: 0.4 – 0.9 MA
- Resistência da Placa: 5000 – 66000 OHMS
- Transcondutância: 1150 – 1500 uMHOS
- Fator de Amplificação: 100 – 100
Para “Interpretação das Classificações”, consulte a frente do livro.
PLACA 1056-2
28 DE JULHO DE 1941
COPYRIGHT 1941 POR TUNG-SOL ELECTRIC INC.
DIVISÃO DE TUBOS ELETRÔNICOS, NEWARK, NEW JERSEY, EUA
CONDIÇÕES E CARACTERÍSTICAS TÍPICAS DE OPERAÇÃO
AMPLIFICADOR CLASSE A1 ACOPLADO POR RESISTÊNCIA, BIAS ZERO
- Tensão de Alimentação da Placa: 100 – 250 VOLTS
- Resistor de Carga da Placa: 0.25 MEGOHM
- Resistor da Grade: 10 MEGOHM
- Condensador de Acoplamento: 0.01 a 0.05 uF
- Resistor da Grade para o Tubo Seguinte: 0.5 a 1.0 MEGOHM
- Impedância do Circuito Externo da Grade: 0 MEGOHM
- Ganho de Tensão: 52 – 66
- Saída de Tensão (RMS): 7.0 – 8.5 VOLTS
