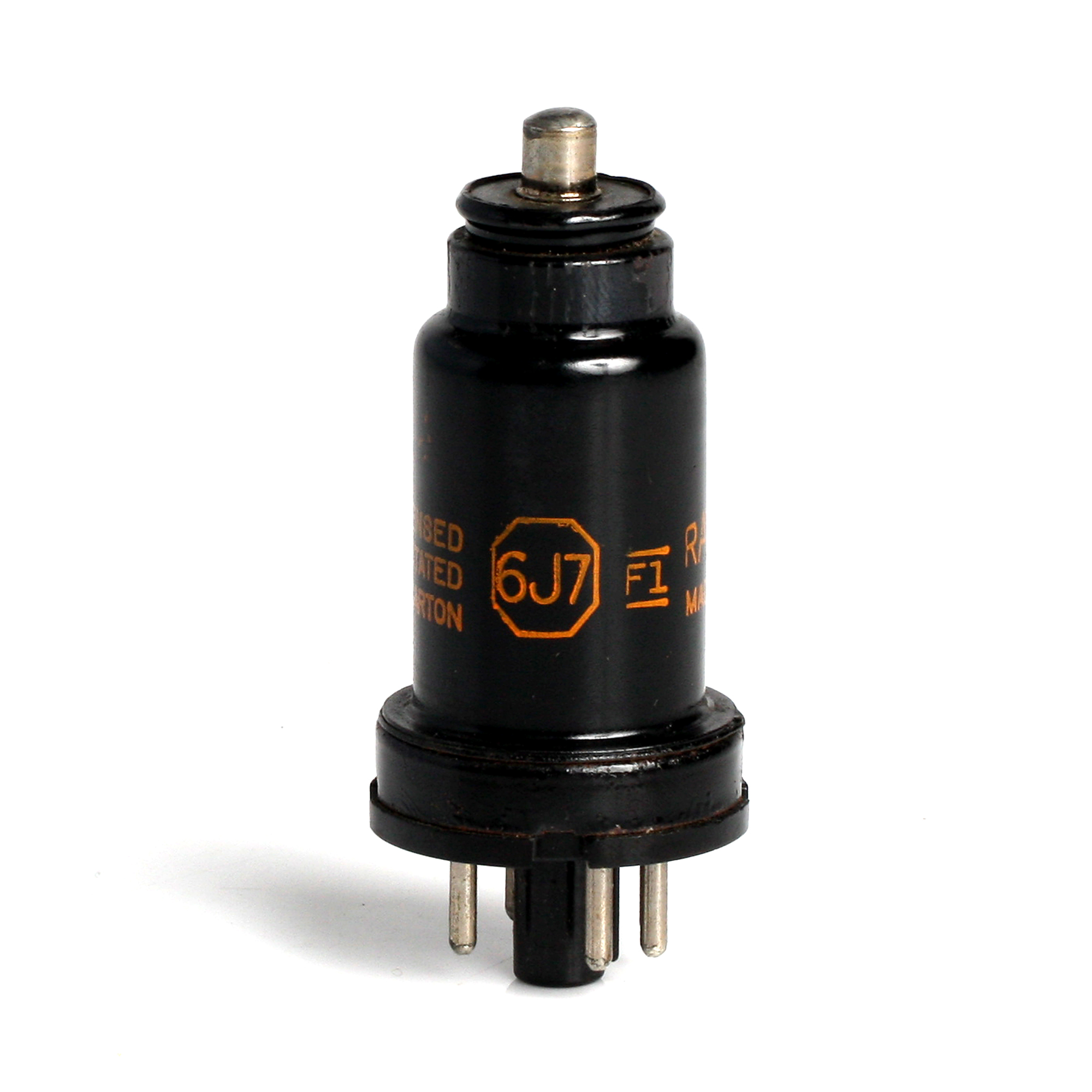

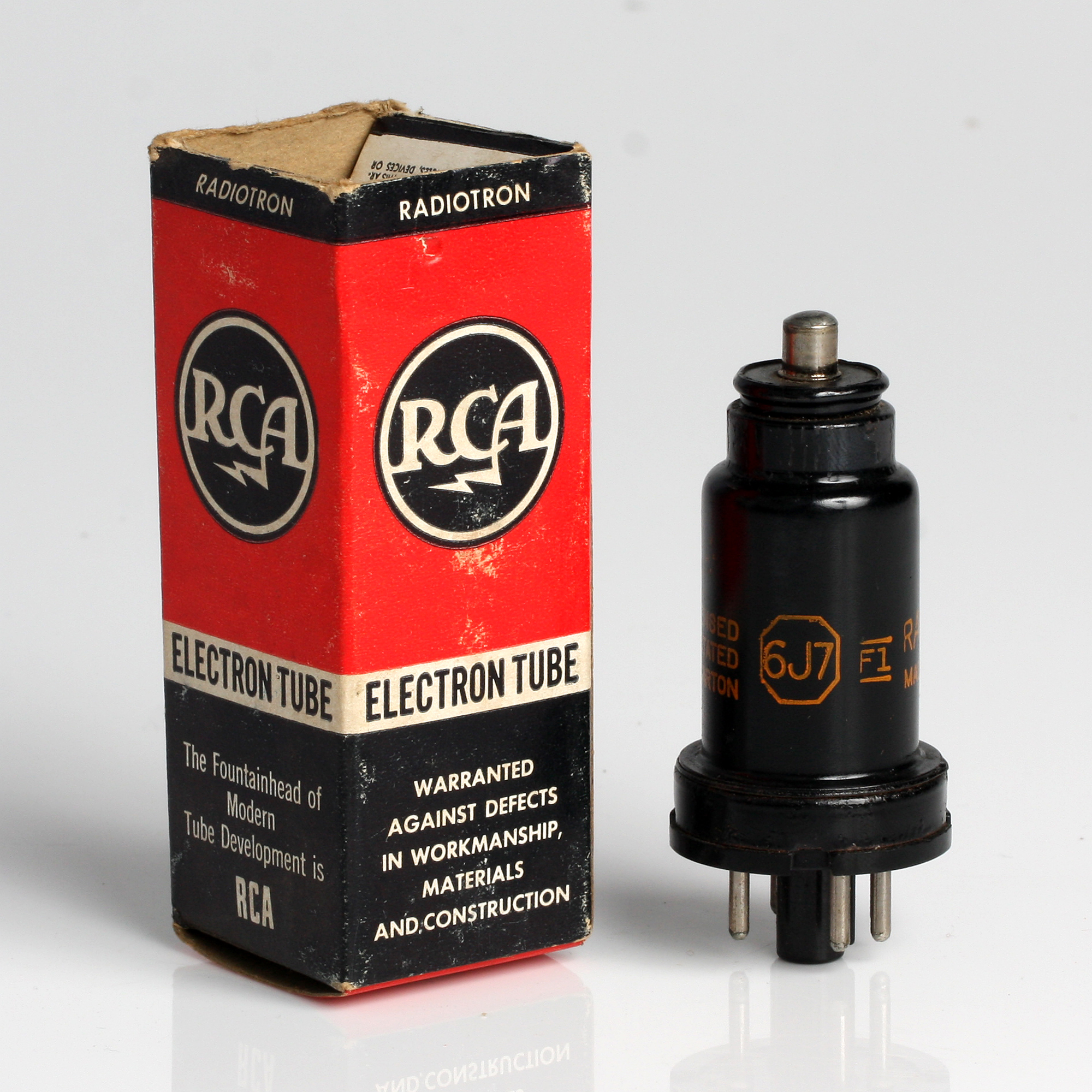

A válvula de vácuo 6J7 da RCA é um pentodo amplificador de uso geral, utilizado em várias aplicações de áudio e rádio frequência. Abaixo, forneço uma descrição detalhada e tradução das principais características e especificações desse tubo com base em informações típicas encontradas em manuais técnicos.
Descrição Geral
O 6J7 é um pentodo de baixo ruído utilizado principalmente em aplicações de áudio, como pré-amplificadores, e em circuitos de rádio frequência. É conhecido por sua estabilidade e desempenho confiável.
Características Técnicas
- Tipo: Pentodo
- Configuração: Base octal (8 pinos)
- Aplicações: Amplificação de áudio, pré-amplificadores, osciladores e moduladores de rádio.
Especificações Elétricas
- Tensão de Aquecimento (Vh): 6.3V
- Corrente de Aquecimento (Ih): 0.3A
- Tensão Anódica Máxima (Va): 300V
- Tensão de Tela (Vg2): 100V
- Corrente de Placa (Ia): 2.0 mA (típica)
- Corrente de Tela (Ig2): 0.5 mA (típica)
- Tensão de Grade (Vg1): -3V (para operação típica)
- Resistência de Carga (Ra): 500kΩ
- Ganho de Transcondutância (gm): 1.25 mA/V

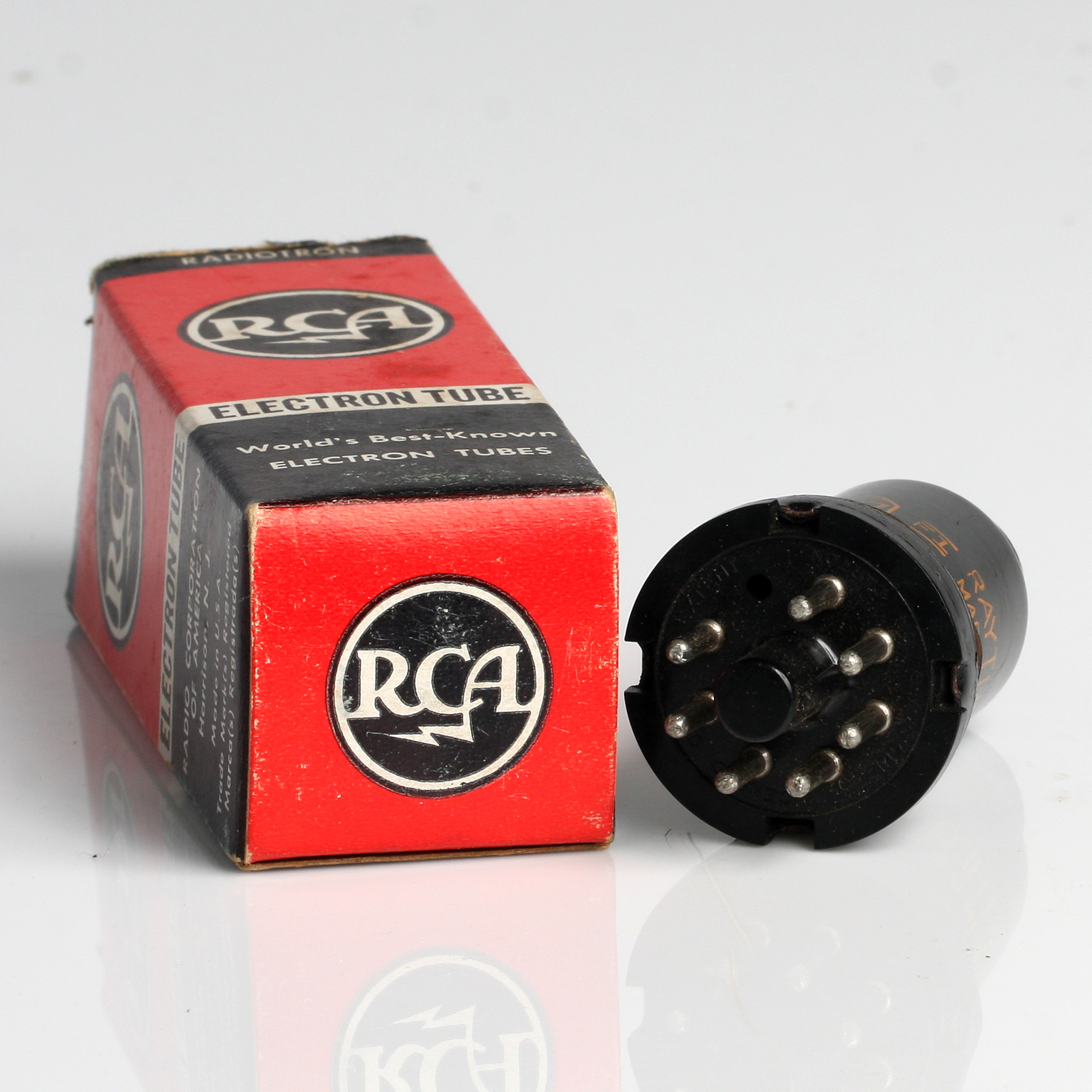

Pinos e Conexões
- Pino 1: Não conectado
- Pino 2: Filamento
- Pino 3: Placa
- Pino 4: Tela (Grid 2)
- Pino 5: Catodo
- Pino 6: Não conectado
- Pino 7: Filamento
- Pino 8: Supressor (Grid 3)
- Topo (cap): Grade de controle (Grid 1)
Curvas Características
As curvas características do 6J7 mostram a relação entre a corrente de placa e a tensão de placa para várias tensões de grade. Essas curvas são essenciais para o design de circuitos, permitindo a escolha de pontos de operação ideais para diferentes aplicações.
Aplicações Típicas
- Pré-amplificadores de Áudio: Utilizado para amplificar sinais de baixa amplitude antes da amplificação final.
- Osciladores de Rádio Frequência: Utilizado em circuitos osciladores e moduladores.
- Amplificadores de Instrumentos Musicais: Proporciona som característico e caloroso, muito apreciado em amplificadores de válvula.
Manutenção e Substituição
- Vida Útil: Dependendo da aplicação e das condições de operação, a vida útil do 6J7 pode variar, mas geralmente é bastante longa.
- Substituição: Ao substituir o tubo, é importante utilizar um componente de qualidade equivalente para garantir o desempenho ideal do circuito.
