TUNG-SOL
6Q7, 6Q7G, 6Q7GT
Vista Inferior
- Tensão da Placa: 100 – 300 Volts
- Corrente da Placa: 0.8 mA
- Tensão da Grade de Controle: -3 Volts
- Resistência da Placa: 58,000 Ohms
- Transcondutância: 1200 µmhos
- Fator de Amplificação: 70
Diodo-Duplo e Amplificador Triodo de Alto Mu
- Cátodo Unipotencial
- Aquecedor: 6.3 Volts, 0.3 Ampere, AC ou DC
- Bulbo de Vidro: Pequeno, Base Octal de 7 Pinos
Características Médias da Unidade Triodo
- Tensão Máxima da Placa: 300 Volts
- Corrente Mínima do Diodo com 10 Volts DC Aplicados por Placa: 0.8 mA
Condições e Características de Operação Típicas
Amplificador de Classe A1 com Acoplamento Resistivo e Polarização Zero
- Tensão de Alimentação da Placa: 100 – 300 Volts
- Resistor de Carga da Placa: 0.25 Megaohms
- Resistor da Grade: 10 Megaohms
- Condensador de Acoplamento: 0.01 a 0.005 µF
- Resistor da Grade para o Tubo Seguinte: 0.5 a 1.0 Megaohms
- Impedância do Circuito Externo da Grade: 0 Megaohms
- Ganho de Tensão: 50 – 56
- Saída de Tensão (RMS): 13 – 58 Volts
- Distorção Harmônica Total: 2%
Gráficos de Operação
Relação Corrente de Placa vs. Tensão de Placa
- Para Ep = 100V
- Para Ep = 250V
Gráficos de Operação Típica
Amplificador de Classe A1 com Acoplamento Resistivo
- Ep: 6.3V
- Ea: 250V
- Ip: Corrente da Placa em mA
- Resistência da Placa (Rp): 1500 Ohms
Nota de Copyright
- Copyright 1941 pela Tung-Sol Lamp Works Inc. Divisão de Tubos de Rádio, Newark, New Jersey, EUA.
Imagens e Diagramas

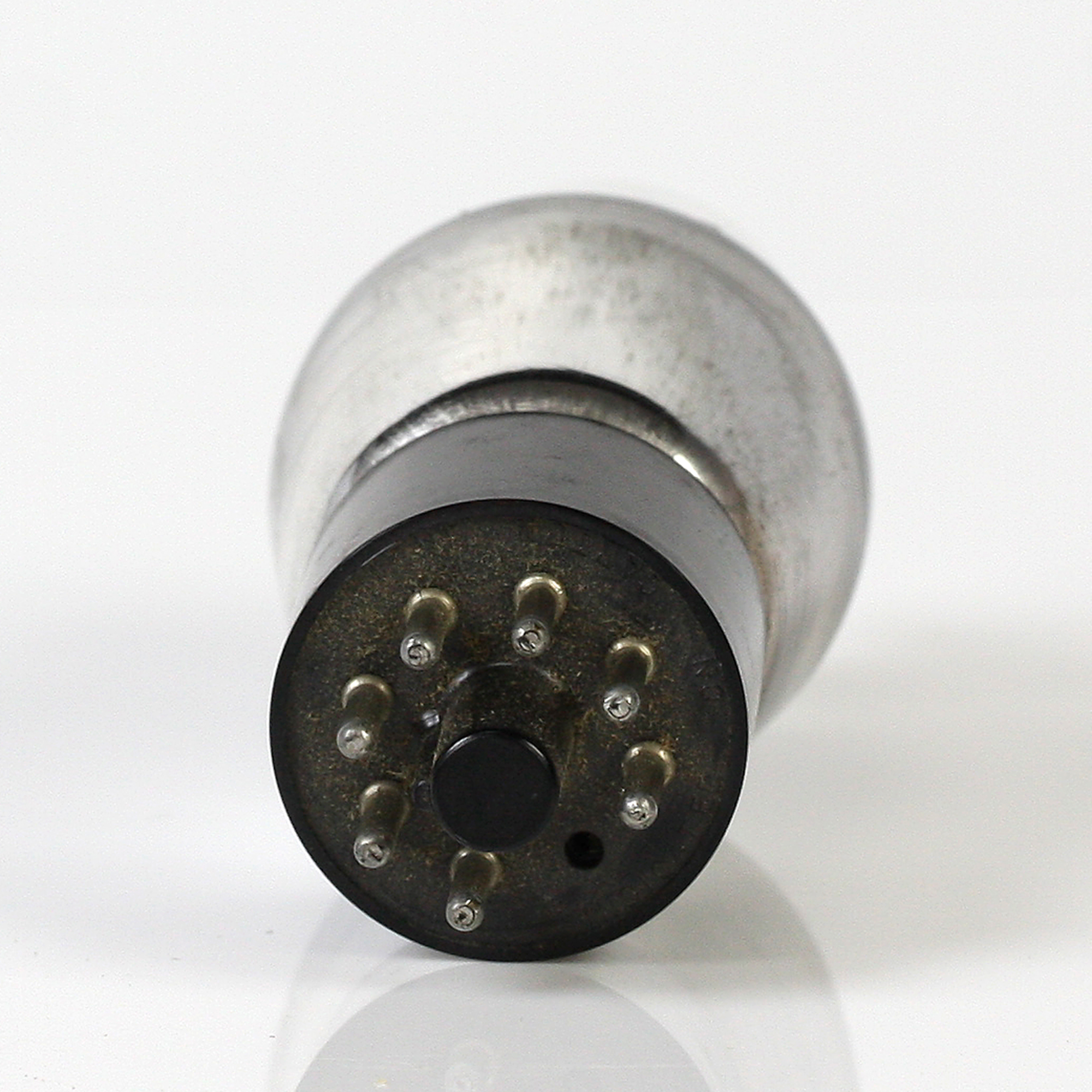

Vistas Inferiores e de Pinos
- 6Q7, 6Q7G, 6Q7GT
PLATE na6-4
SET. 21, 1941
Informações Adicionais
Descrição

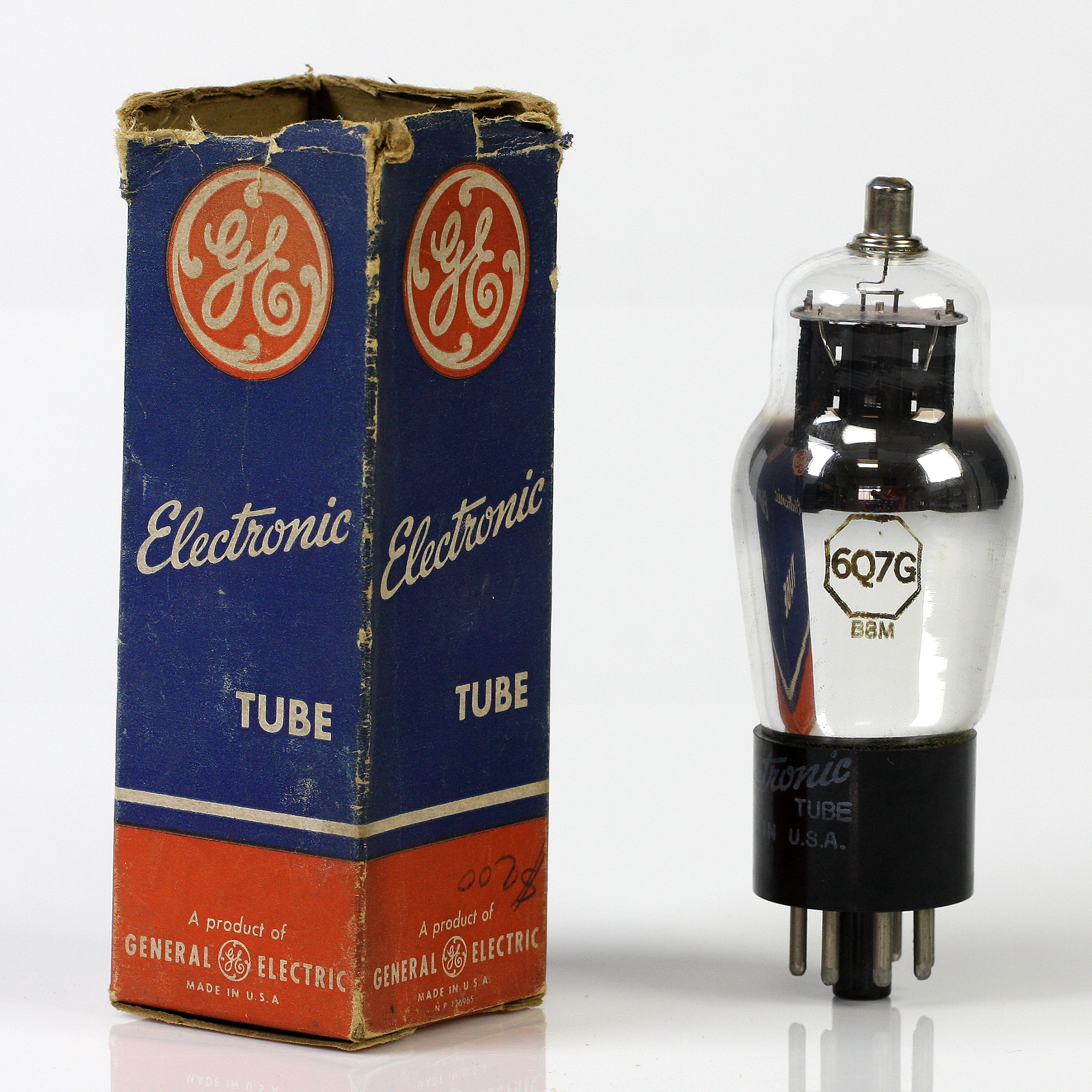

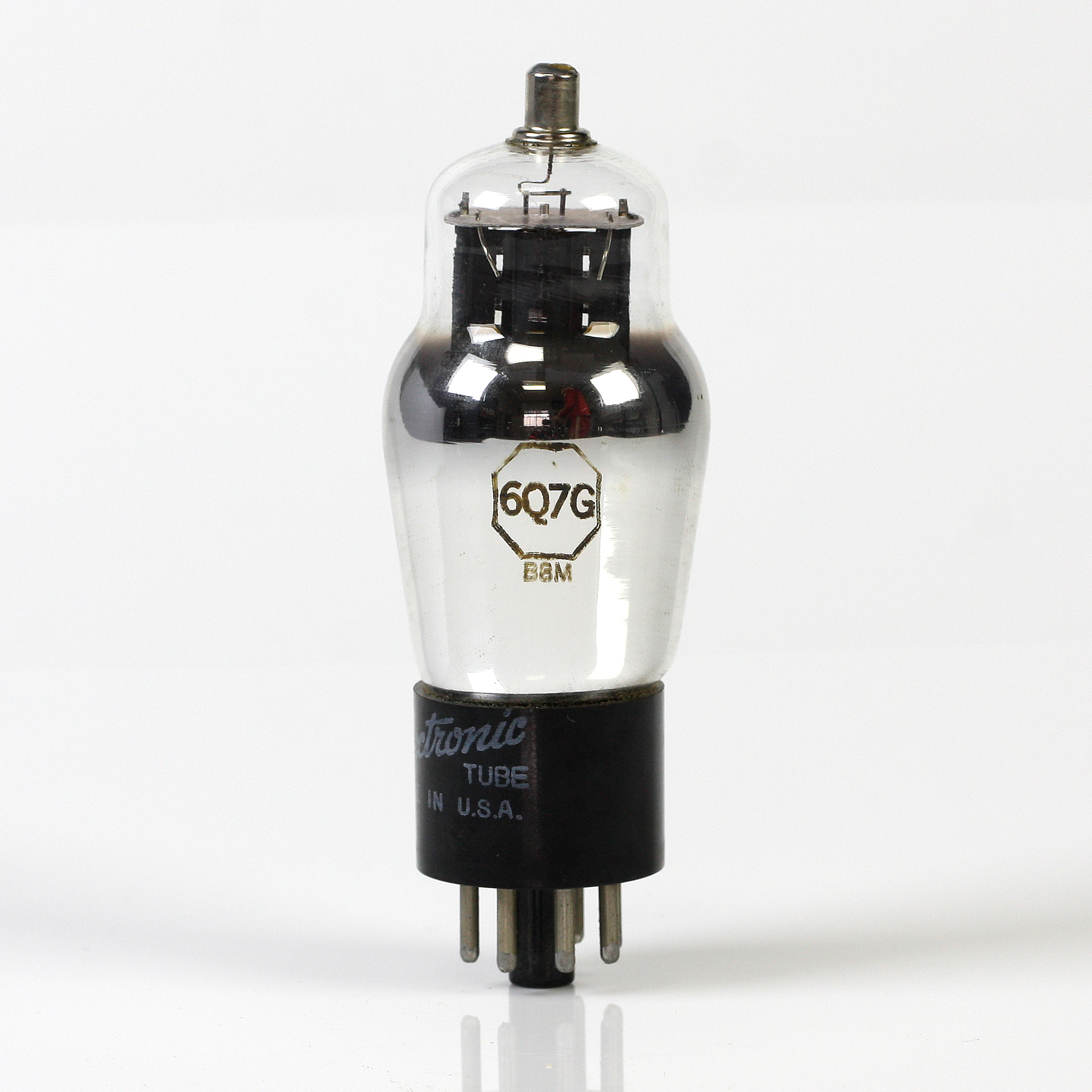

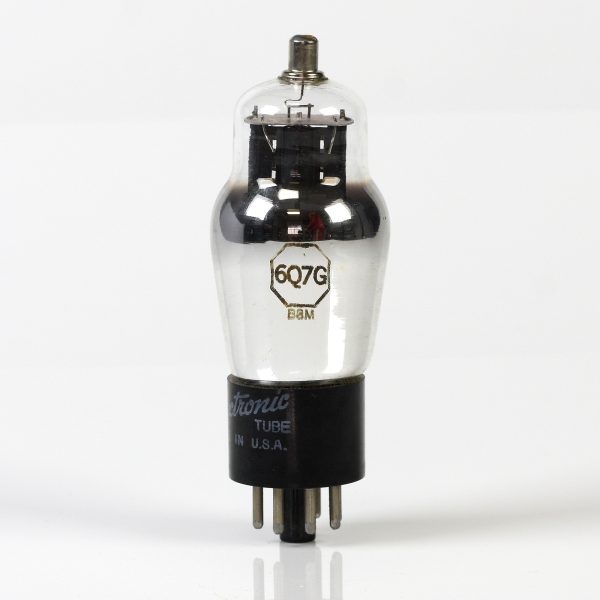

Os tubos 6Q7, 6Q7G e 6Q7GT da Tung-Sol combinam dois diodos e um triodo de alto mu em um único invólucro, usando um cátodo comum. Eles são projetados para atuar como detectores de diodo, retificadores AVC e como amplificadores de alta ganho acoplados por resistência em receptores operados por AC, bateria de armazenamento e AC-DC.
