TUNG-SOL
PENTODO TIPO MINIATURA PENTODO DE CORTE SEMI-REMOTO 750″ PROJETADO PARA USO NOS ESTÁGIOS DE AMPLIFICADOR DE IF DE IMAGEM CONTROLADO POR GANHO DE RECEPTORES DE TV A CORES
DIMENSÕES MÁXIMAS: ALTURA: 2.125″ DIÂMETRO: 0.750″
LÂMPADA DE VIDRO VISTA INFERIOR BASE DE 7 PINOS DIAGRAMA DE BASE DE BOTÃO PEQUENO ESQUEMA DE LIGAÇÃO JEDEC 5-2

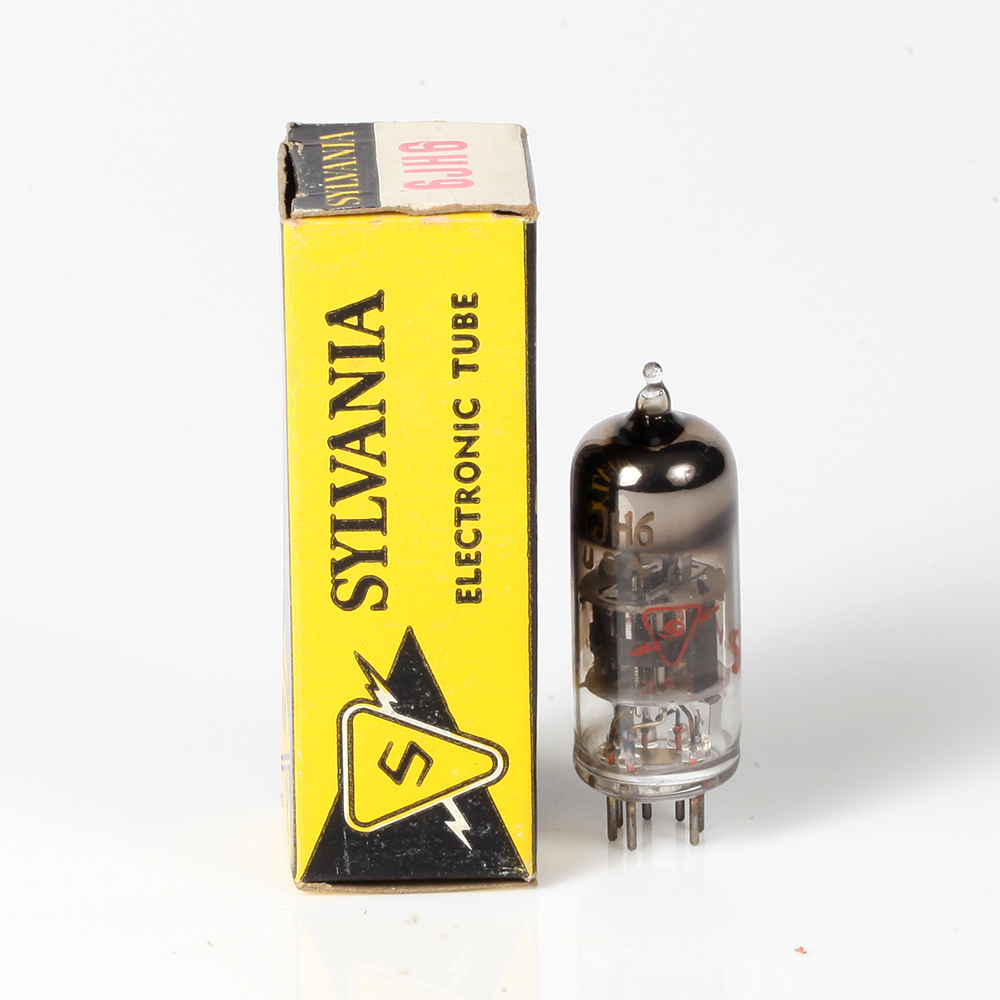

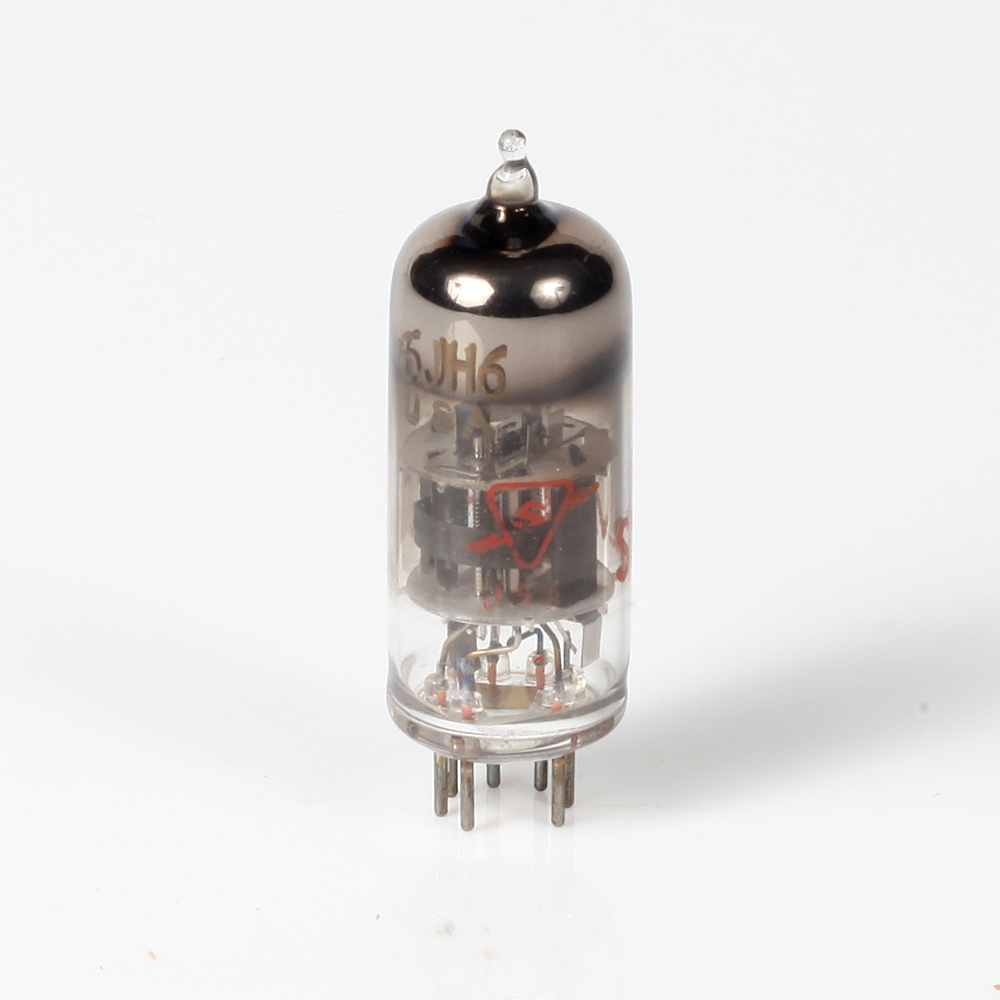

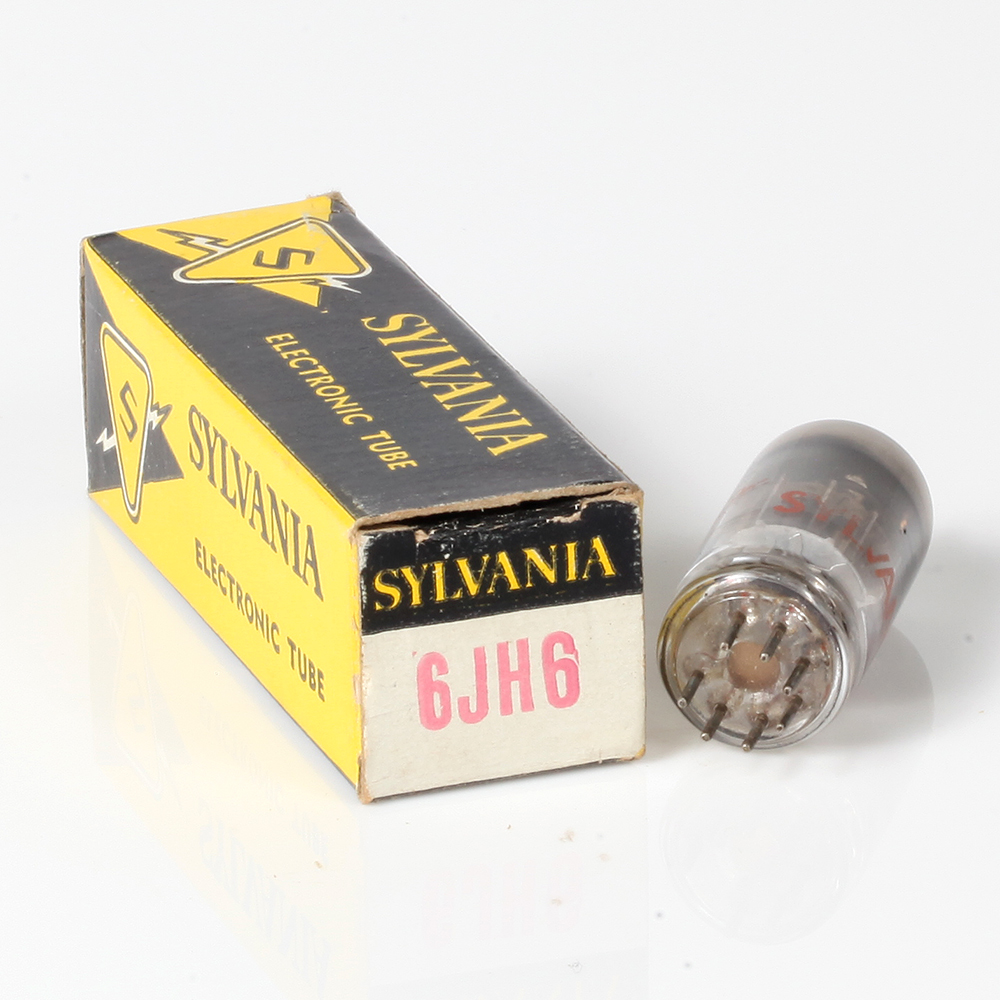

O 6JH6 é um pentodo de corte semi-remoto na construção miniatura de 7 pinos. É destinado ao uso nos estágios de amplificador de IF de imagem controlados por ganho de receptores de televisão. Devido à sua característica de corte semi-remoto controlada, o 6JH6 pode reduzir substancialmente os efeitos de modulação cruzada nos estágios de IF de receptores de TV a cores.
CAPACITÂNCIAS DIRETAS ENTRE ELETRODOS SEM ESCUDO COM ESCUDO ESCUDO NÃO. 316 CONECTADO AO CATODO
GRADE 1 PARA PLACA MÁX. 0.025 pF GRADE 1 PARA (H+K+G2+G3+ESCUDO) 7 pF PLACA PARA (H+K+G2+G1+ESCUDO) 3 pF
CARACTERÍSTICAS E CLASSIFICAÇÕES DO AQUECEDOR VALORES MÁXIMOS DE DESIGN – VEJA EIA STANDARD RS-239
CARACTERÍSTICAS MÉDIAS: 6.3 VOLTS 300 mA LIMITES DA TENSÃO APLICADA: 6.3 ± 0.6 VOLTS TENSÃO DE PICO AQUECEDOR-CATODO: AQUECEDOR NEGATIVO EM RELAÇÃO AO CATODO: 20 VOLTS AQUECEDOR POSITIVO EM RELAÇÃO AO CATODO: 200 VOLTS COMPONENTE DC: 100 VOLTS
CLASSIFICAÇÕES MÁXIMAS VALORES MÁXIMOS DE DESIGN – VEJA EIA STANDARD RS-239
AMPLIFICADOR CLASSE A1 TENSÃO DA PLACA: 300 VOLTS TENSÃO DA GRADE 3: 0 VOLTS TENSÃO DE SUPRIMENTO DA GRADE 2: 300 VOLTS TENSÃO DA GRADE 2: 150 VOLTS VALOR DE BIAS POSITIVO DA GRADE 1: 0 VOLTS ENTRADA DA GRADE 2 PARA TENSÕES DE GRADE 2 ATÉ 150 VOLTS: 0,55 VOLTS PARA TENSÕES DE GRADE 2 ENTRE 150 E 300 VOLTS: VEJA CLASSIFICAÇÕES DISSIPAÇÃO DA PLACA: 2.3 WATTS RESISTÊNCIA DO CIRCUITO DA GRADE 1: PARA OPERAÇÃO COM BIAS FIXO MÁX. 0.25 MEGOHM PARA OPERAÇÃO COM BIAS DE CATODO MÁX. 1 MEGOHM
CARACTERÍSTICAS AMPLIFICADOR CLASSE A1 TENSÃO DA PLACA: 125 VOLTS GRADE 3 CONECTADA AO CATODO NO SOCKET TENSÃO DA GRADE 2: 125 VOLTS RESISTOR DE CATODO: 56 OHMS CORRENTE DA PLACA: 14 mA CORRENTE DA GRADE 2: 3.6 mA TRANSCONDUCTÂNCIA: 8,000 µMHOS RESISTÊNCIA DA PLACA: APROX. 0.26 MEGOHM TENSÃO DA GRADE 1 PARA G=50 µMHOS: 19 VOLTS FAIXA DE TRANSCONDUCTÂNCIA A Ecy=4.5V E Rg 56Ω: 4200-900 µMHOS
CARACTERÍSTICAS MÉDIAS E = 125 VOLTS Eca = 0V
GRÁFICO DE TENSÃO DA GRADE 1 VS TRANSCONDUCTÂNCIA
TUNG-SOL ELECTRIC INC., DIVISÃO DE TUBOS ELETRÔNICOS, BLOOMFIELD, NEW JERSEY, EUA. 1 DE DEZEMBRO DE 1963, PLACA 46834
