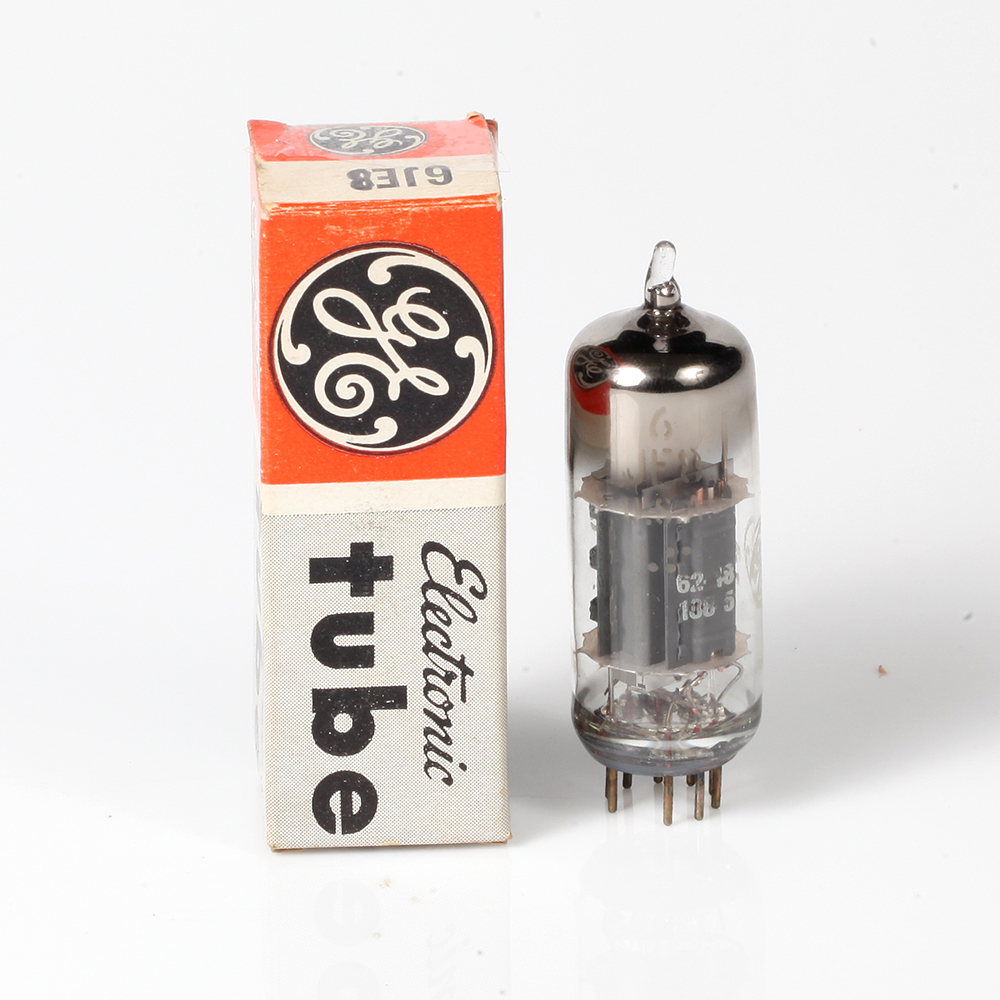

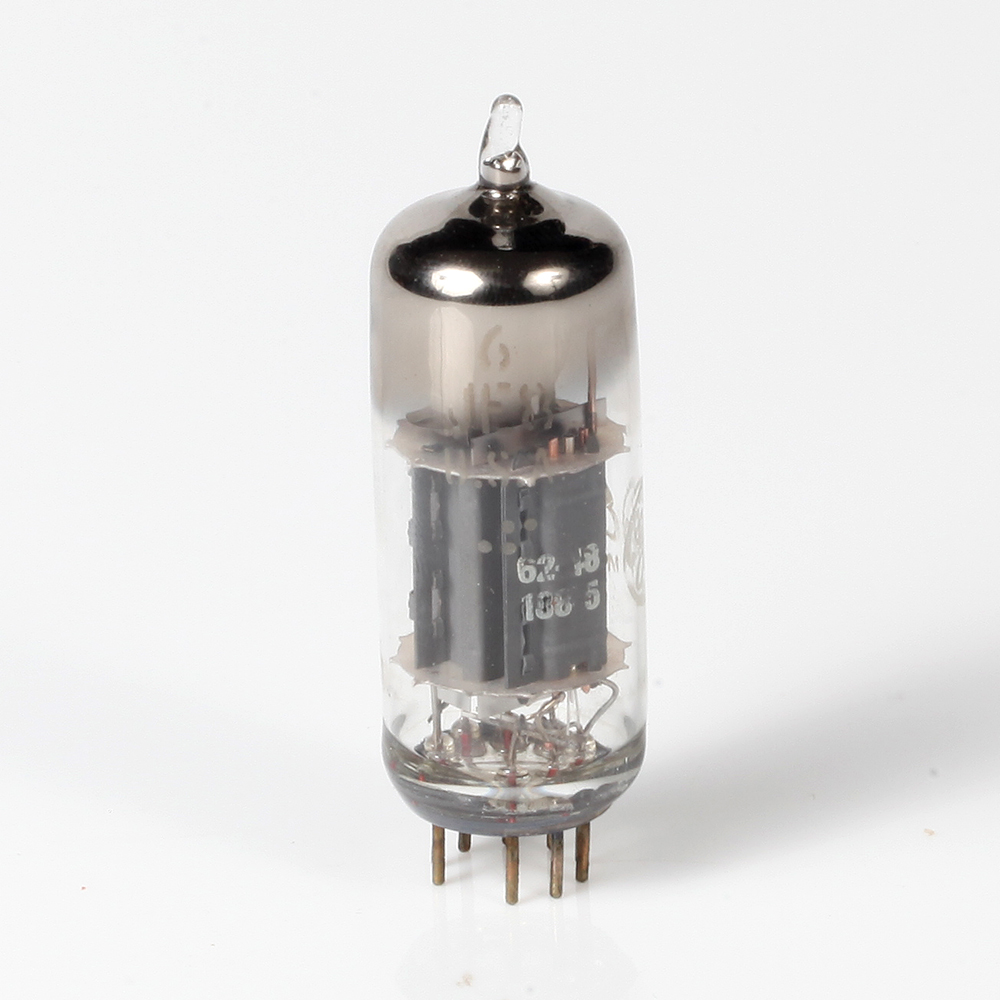

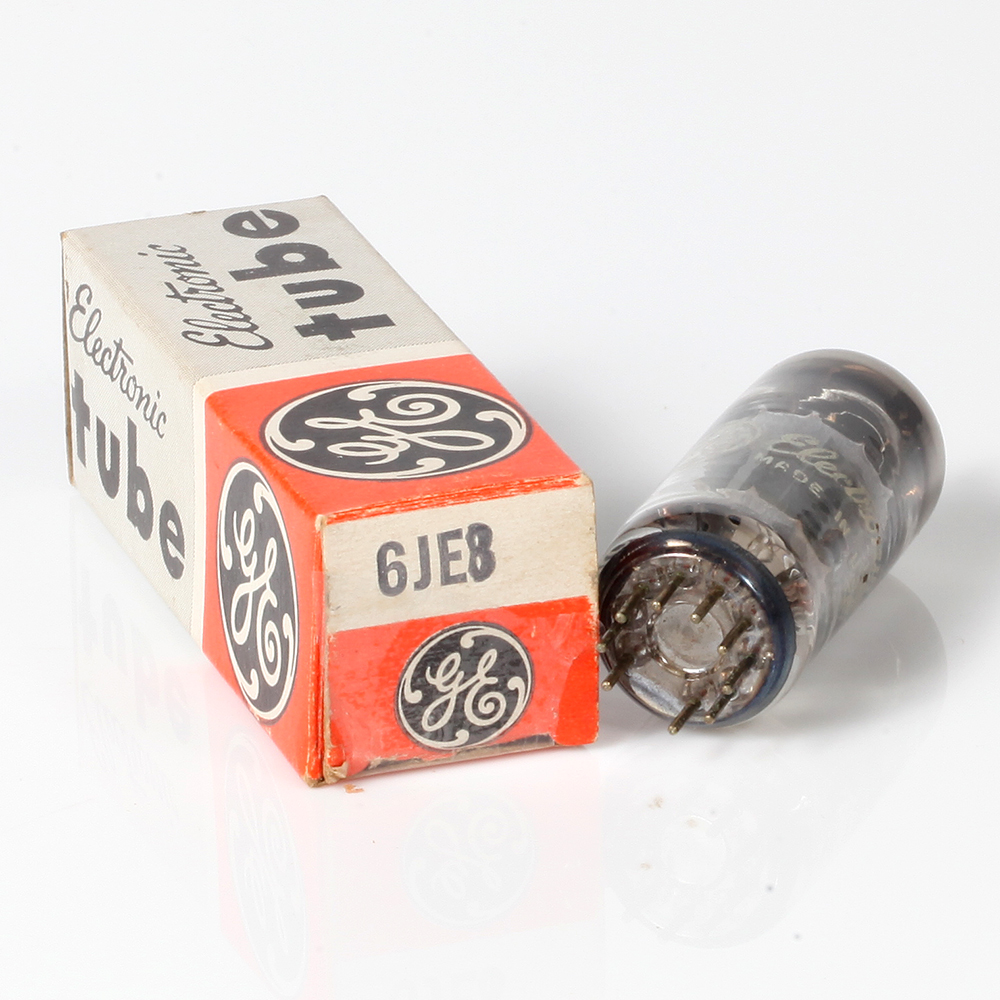

Válvula 6JE8 – General Electric
Descrição Geral
A válvula 6JE8 é um tipo de válvula dupla-tríodo miniatura de 9 pinos projetada para amplificação de alta frequência e aplicação em osciladores. Esta válvula é amplamente utilizada em equipamentos de rádio e TV, bem como em outros dispositivos eletrônicos que requerem amplificação de sinal.
Características Elétricas
Características do Aquecedor:
- Tensão (AC ou DC): 6.3 volts
- Corrente: 0.45 amp
Capacitâncias Diretas Entre Eletrodos:
- Sem Escudo Externo:
- Triodo 1: Gr para Pr: 1.8 pF
- Triodo 2: Gr para Pr: 1.8 pF
- Entrada: Gr para (H+G3p+IS, K): 2.5 pF
- Saída: Pr para (H+G3p+IS, K): 1.7 pF
- Com Escudo Externo:
- Triodo 1: Gr para Pr: 1.8 pF
- Triodo 2: Gr para Pr: 1.8 pF
- Entrada: Gr para (H+G3p+IS, K): 2.5 pF
- Saída: Pr para (H+G3p+IS, K): 1.7 pF
Características de Classe A, Amplificador:
- Unidade: Triodo 1 e Triodo 2
- Tensão de Placa: 250 volts
- Tensão da Grade Nº 1: -1.5 volts
- Fator de Amplificação: 40
- Resistência de Placa (Aprox.): 6200 ohms
- Transcondutância: 5000 umhos
- Corrente de Placa: 10 mA
Características Mecânicas
- Posição de Operação: Qualquer
- Tipo de Cátodos: Coated Uni-potential
- Comprimento Máximo Total: 2-3/16″
- Comprimento Máximo Assentado: 1-15/16″
- Comprimento, Base ao Assento do Bulbo (Excluindo o Topo): 3-13/32″
- Diâmetro: 0.750” a 0.875″
- Contorno Dimensional: Veja a Seção Geral
- Bulbo: T0-1/2
- Base: Pequeno Botão Noval de 9 Pinos (Apice Nº ES-1)
Designação de Base para VISÃO INFERIOR:
- Pino 1 – Cátodo do Triodo 1
- Pino 2 – Grade do Triodo 1
- Pino 3 – Placa do Triodo 1
- Pino 4 – Aquecedor
- Pino 5 – Grade (Escudo Interno)
- Pino 6 – Cátodo do Triodo 2
- Pino 7 – Grade do Triodo 2
- Pino 8 – Placa do Triodo 2
- Pino 9 – Aquecedor
Classificações Máximas, Valores Máximos de Projeto:
Unidade: Triodo 1 e Triodo 2
- Tensão de Placa: 300 volts
- Tensão de Grade Nº 1: 0 max. volts
- Dissipação de Placa: 2.5 max. watts
Aplicações
A válvula 6JE8 é ideal para uso em:
- Amplificadores de alta frequência
- Osciladores em equipamentos de rádio e TV
- Sistemas de áudio de alta fidelidade
