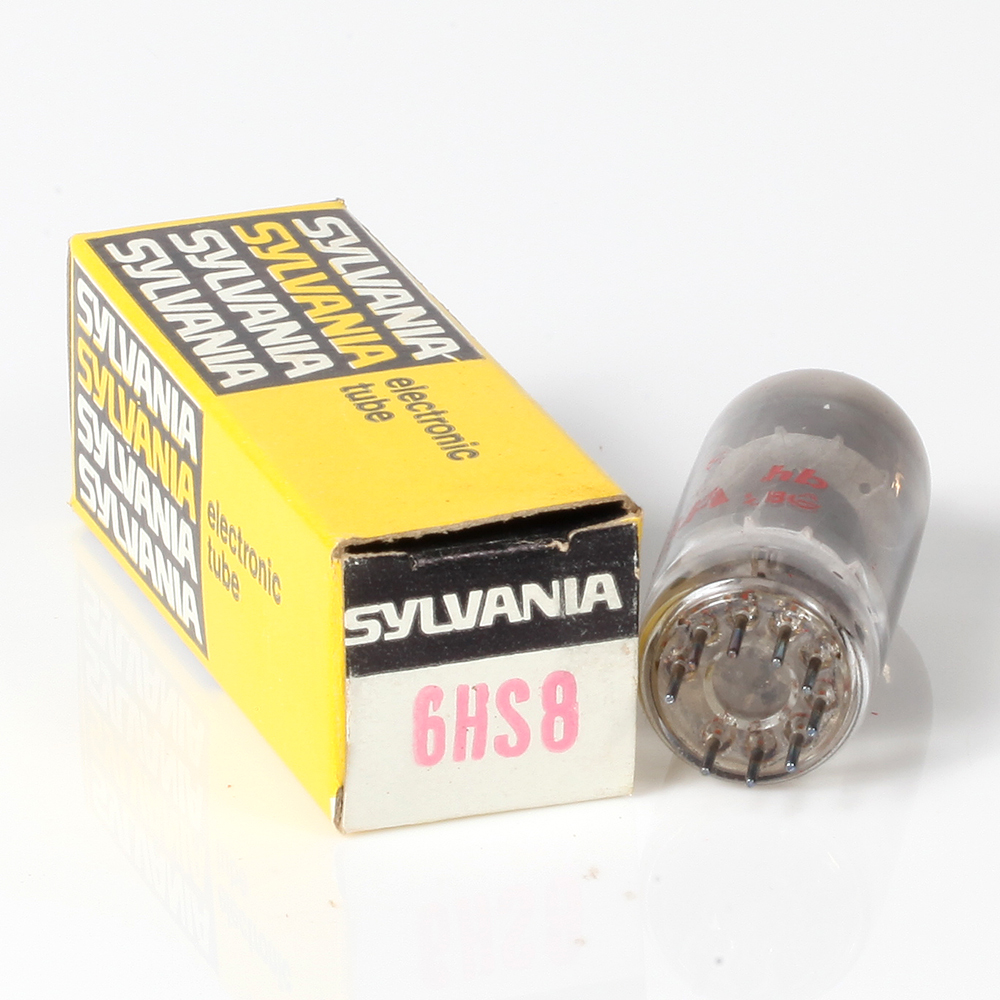

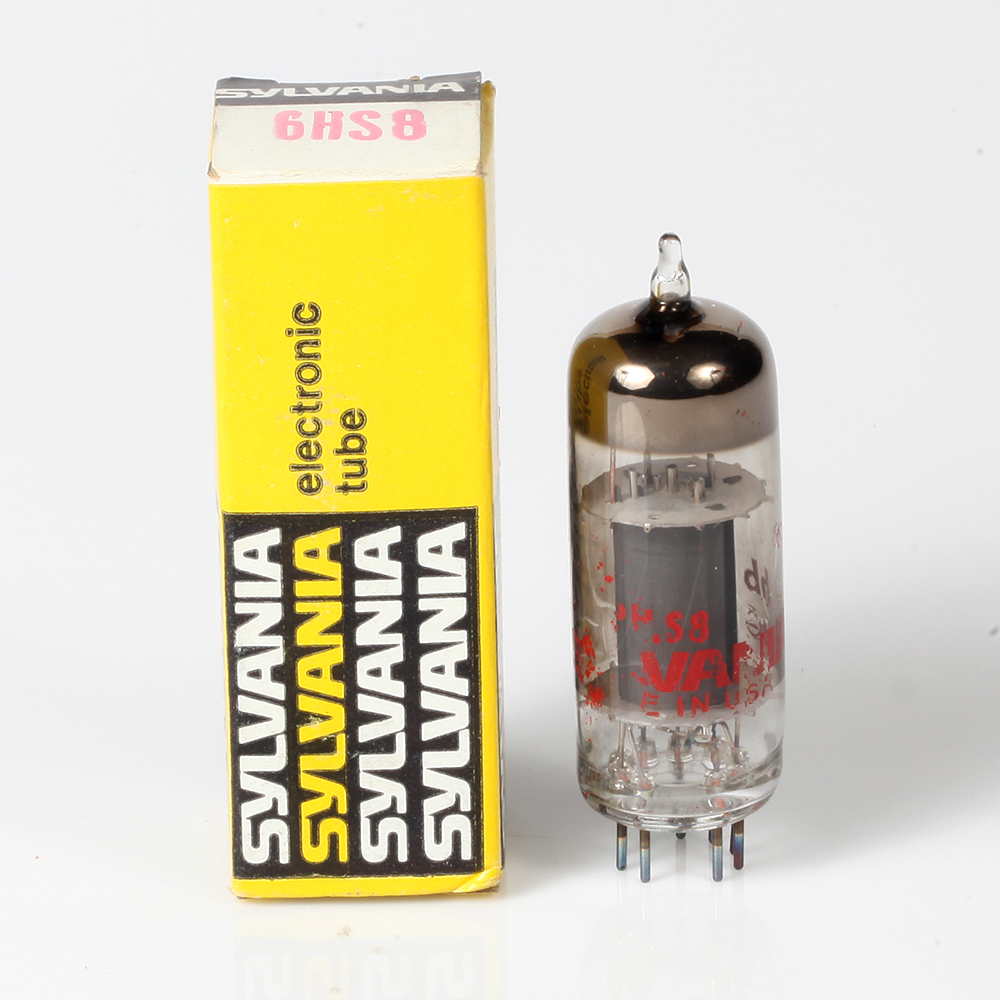

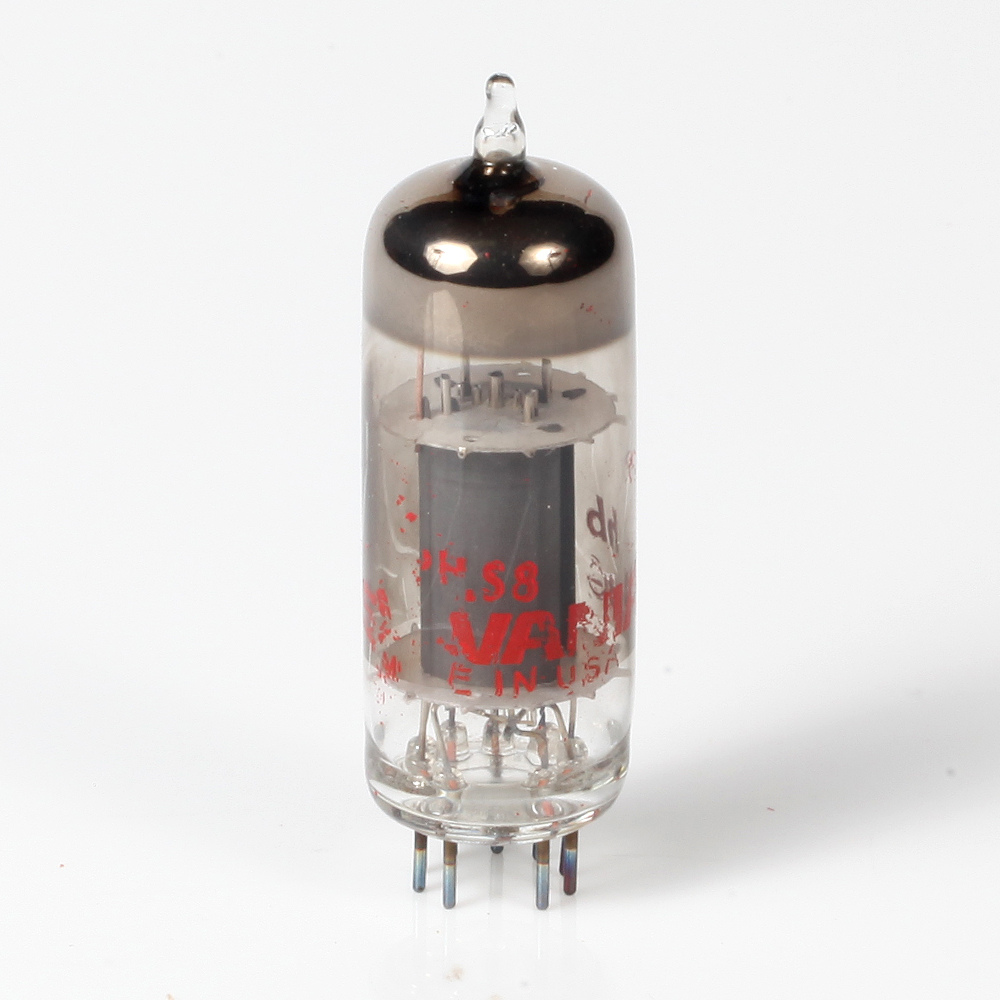

6HS8 DIODO TRÍODO DE CORTE REMOTO
TIPO MINIATURA DIODO E TRÍODO DE CORTE REMOTO
APLICAÇÃO O 6HS8 é projetado para uso em circuitos de amplificação de FI de imagem controlados por ganho e em circuitos de detecção de áudio e vídeo em receptores de TV a cores.
CARACTERÍSTICAS DO AQUECEDOR Tensão do Aquecedor: 6,3 Volts Corrente do Aquecedor: 0,45 Amp
VISTA INFERIOR LÂMPADA DE VIDRO BOTÃO MINIATURA BASE DE 9 PINOS
CARACTERÍSTICAS DO TRÍODO Tensão da Placa: 100 Volts Corrente da Placa: 1,0 mA Transcondutância: 2,200 µmhos
CARACTERÍSTICAS DO DIODO Tensão da Placa: 200 Volts Corrente da Placa: 10 mA
CAPACITÂNCIAS INTERELETRODOS Placa para Grade 1: 0,4 pF Placa para Grade 2: 2,8 pF Grade 1 para Grade 2: 1,2 pF
LIGAÇÕES INTERNAS O 6HS8 contém um diodo e um tríodo com ligações internas apropriadas para uso em circuitos de TV a cores.
CLASSIFICAÇÕES MÁXIMAS Esses valores são os limites máximos absolutos que não devem ser excedidos em operação, para garantir a longevidade e desempenho adequado do tubo.
AMPLIFICADOR DE TRÍODO Tensão da Placa: 250 Volts Dissipação da Placa: 2,5 Watts Tensão da Grade 2: 150 Volts Dissipação da Grade 2: 1,0 Watts
DIODO DETECTOR Tensão da Placa: 400 Volts Corrente da Placa: 30 mA
DIAGRAMA DE PINOS
- Placa do Tríodo
- Grade do Tríodo
- Cátodo
- Grade de Controle do Tríodo
- Grade de Supressão
- Grade de Tela
- Placa do Diodo
- Grade de Controle do Diodo
- Aquecedor
DESCRIÇÃO O 6HS8 é uma válvula de vácuo miniatura que contém um diodo e um tríodo. É amplamente utilizado em circuitos de TV a cores devido à sua capacidade de operar em condições controladas de corte remoto, reduzindo a interferência de modulação cruzada.
NOTAS ADICIONAIS Os valores e classificações listados são baseados em especificações padrão da indústria. Para evitar danos ao tubo e garantir a operação eficiente, as classificações máximas não devem ser excedidas
