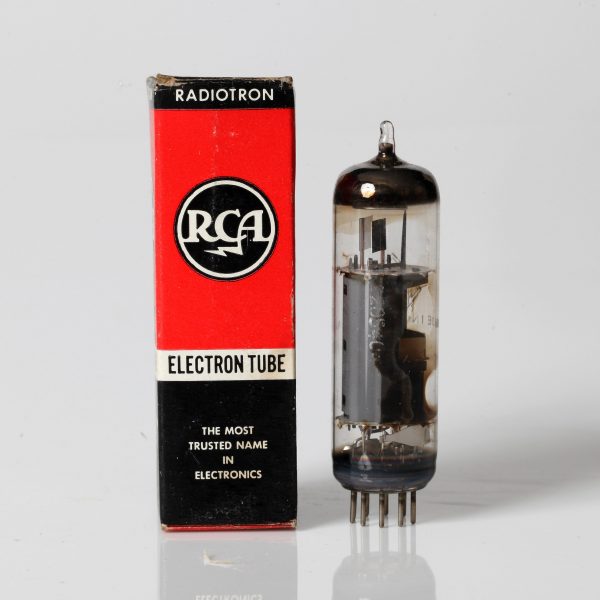

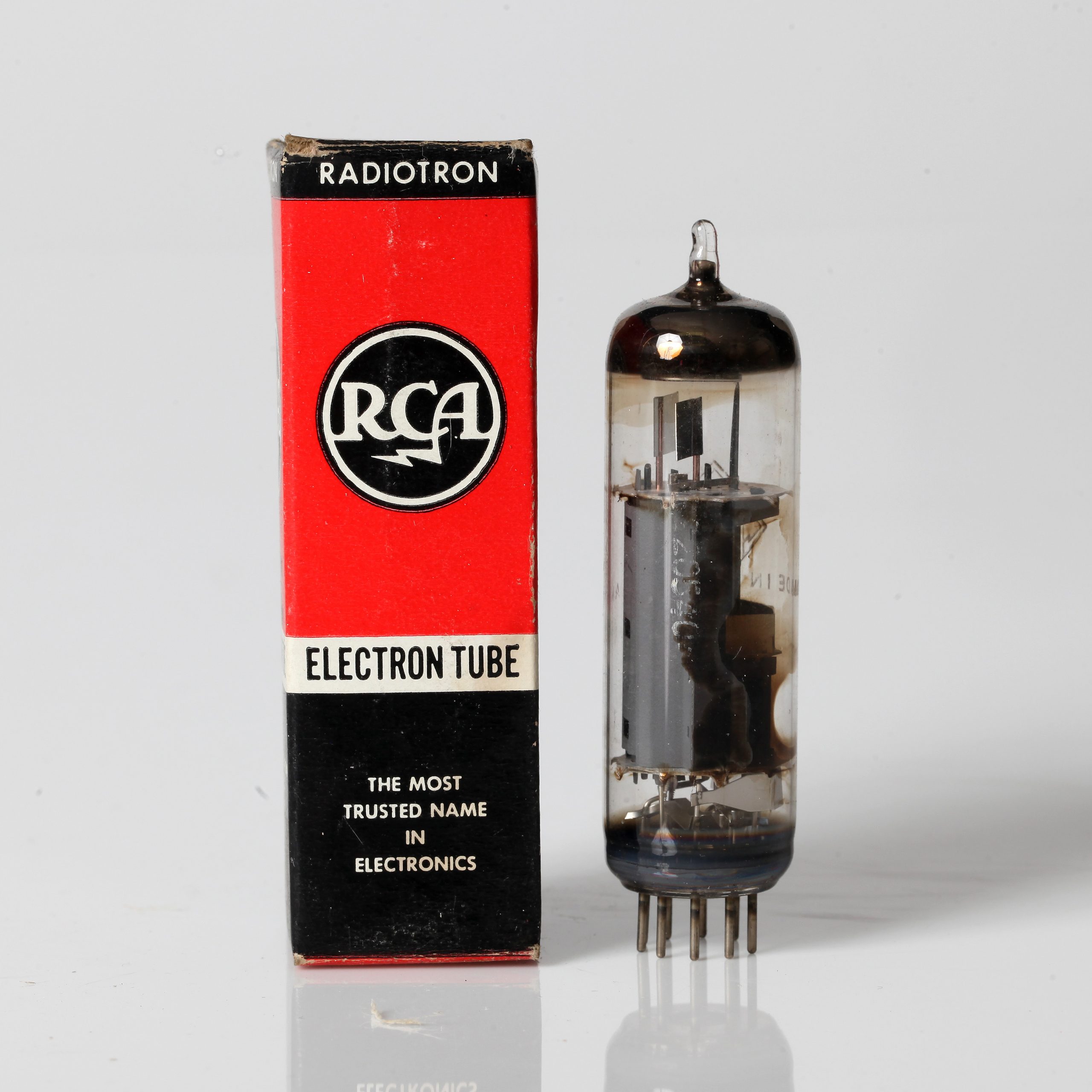

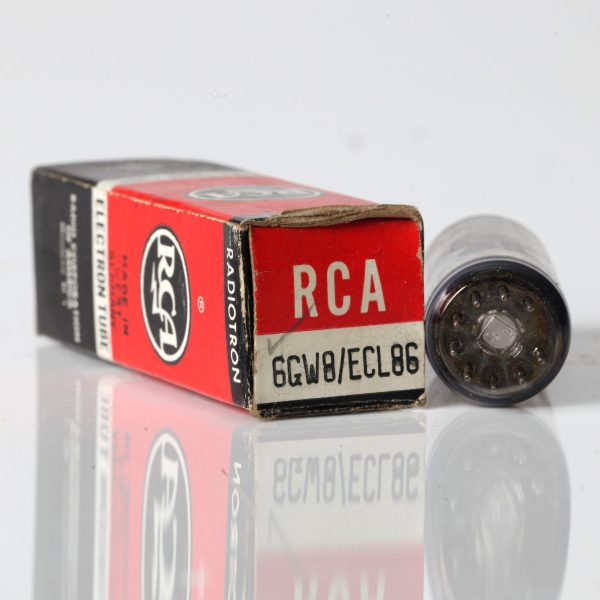

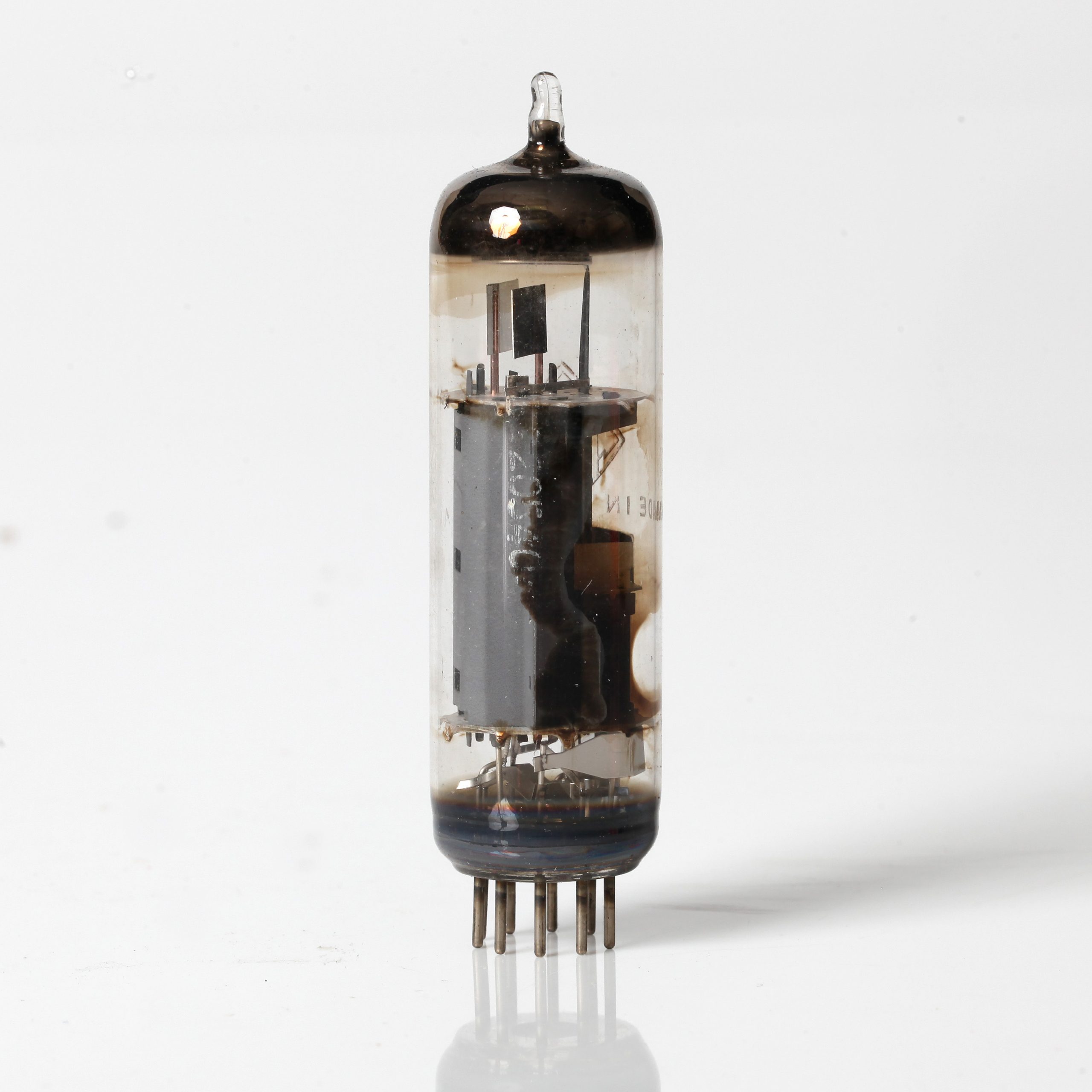

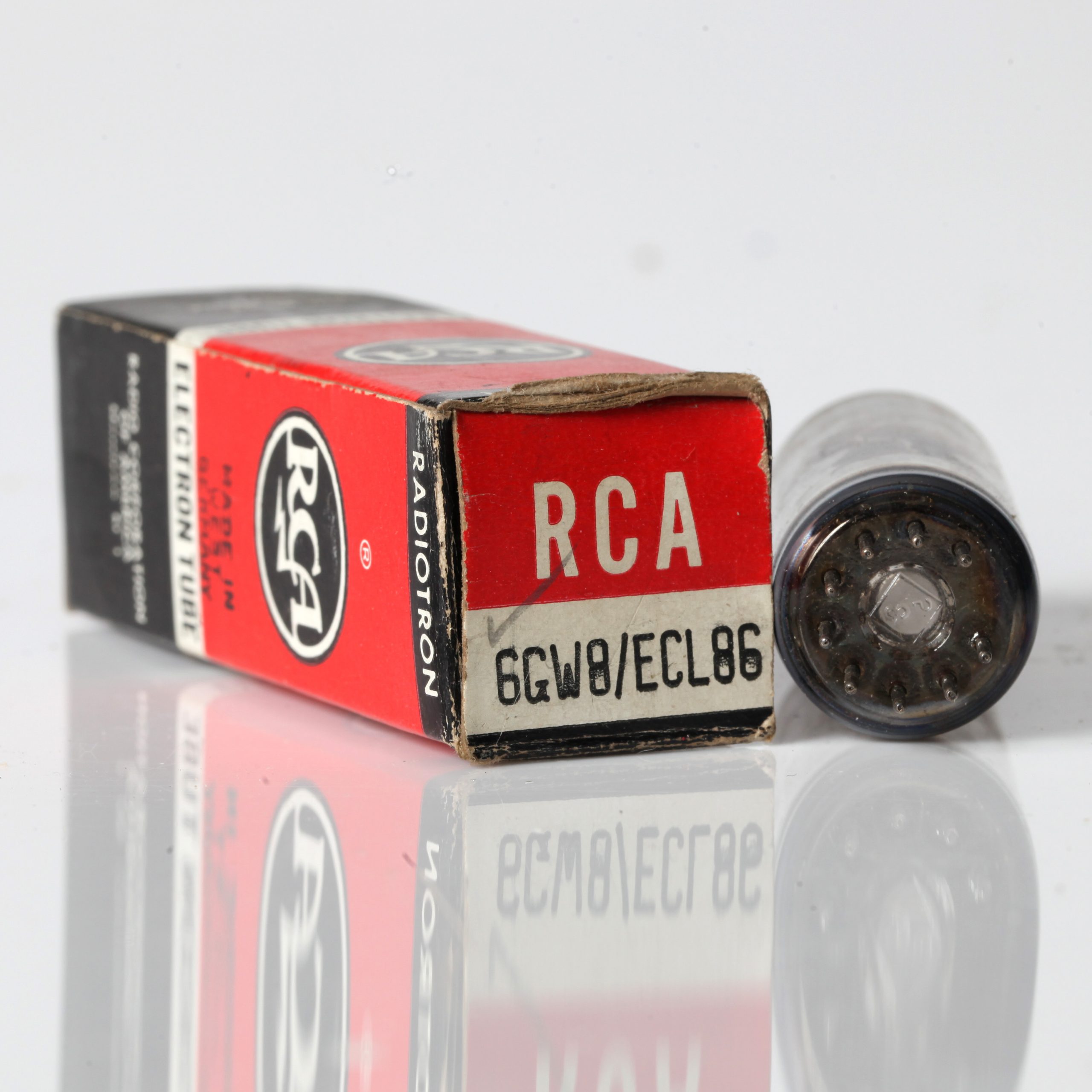

VÁLVULA 6GW8 – RCA

Descrição Geral: A 6GW8 é uma válvula amplificadora combinada, que inclui uma triode e um pentodo em um único envelope. É projetada para uso em amplificadores e circuitos de recepção, oferecendo um desempenho versátil em uma configuração compacta.

Características Principais:

• Tipo: Triode e Pentodo (combinados)
• Construção: Miniatura de 9 pinos
• Tensão Máxima da Placa: 300 V
• Dissipação Máxima da Placa: 7 W (para a seção pentodo)
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.9 A

Especificações Típicas:

• Seção Triode:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 10 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 10.000 µmhos
  • Ganho de Tensão (μ): Aproximadamente 20
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 40 mA
  • Tensão da Grelha: -14 V
  • Transcondutância: Aproximadamente 12.000 µmhos

Condicões Típicas de Operação:

• Seção Triode:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 10 mA
  • Tensão da Grelha: -6 V
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 40 mA
  • Tensão da Grelha: -14 V
  • Dissipação Máxima da Placa: 7 W

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Equipamentos de Áudio e Vídeo
• Amplificadores de Sinal

Notas:

• A válvula 6GW8 combina uma triode e um pentodo, oferecendo versatilidade para uma ampla gama de aplicações em amplificação e recepção.
• A tensão de aquecimento de 6.3 V é padrão em muitos circuitos, facilitando a integração em projetos existentes.
• Operar a válvula dentro das especificações recomendadas é importante para garantir o desempenho ideal e a longevidade do componente.
