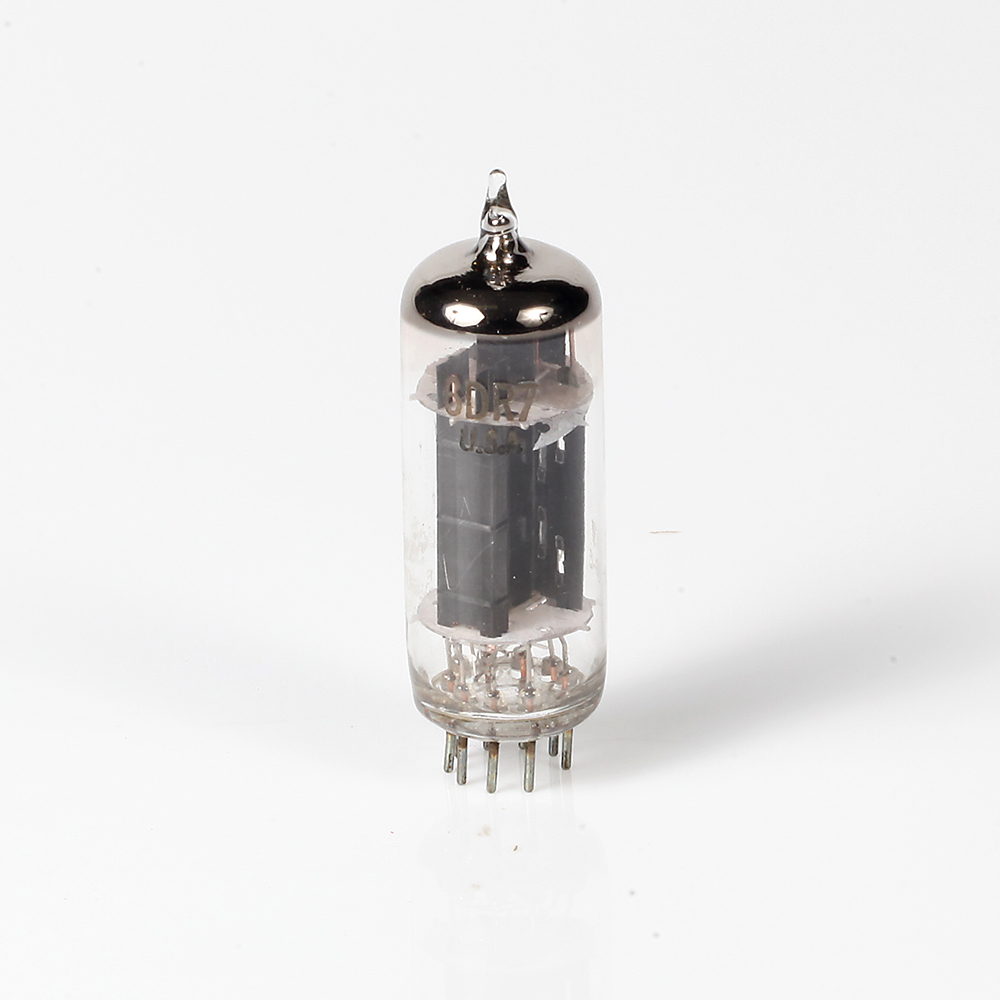

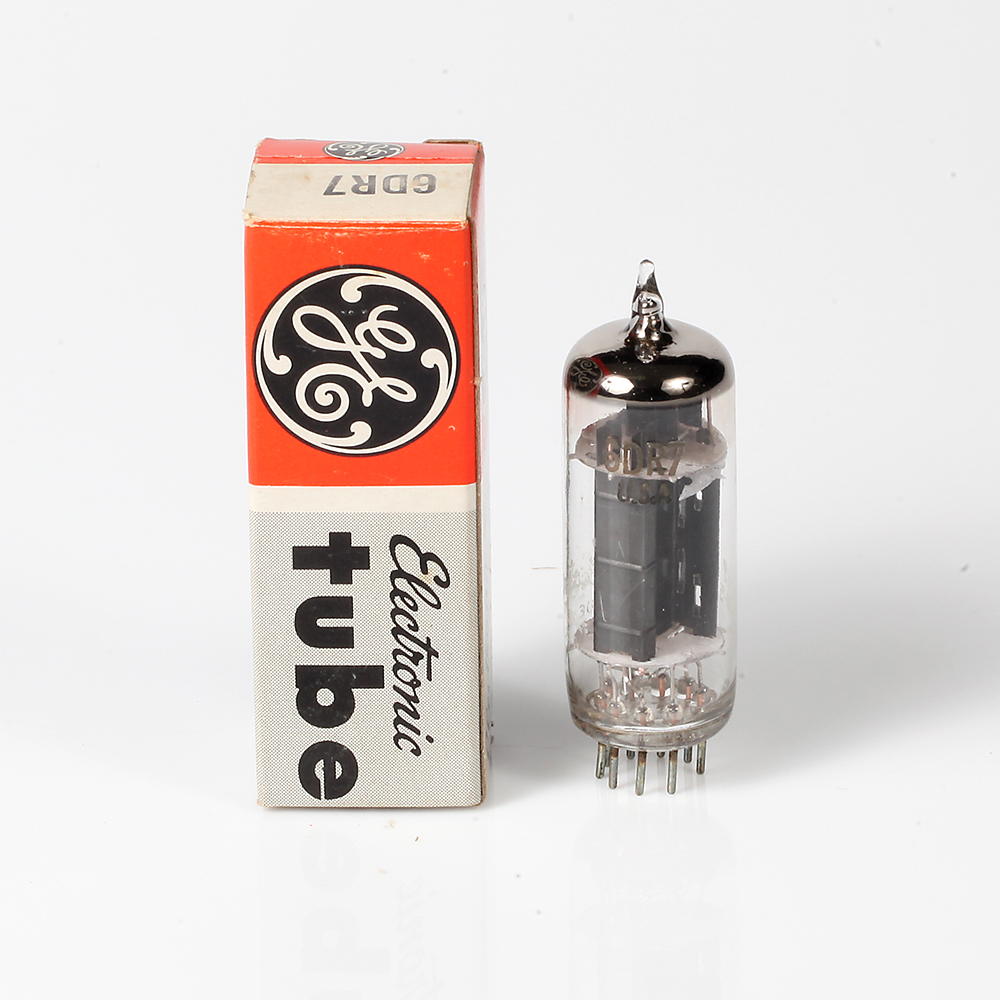

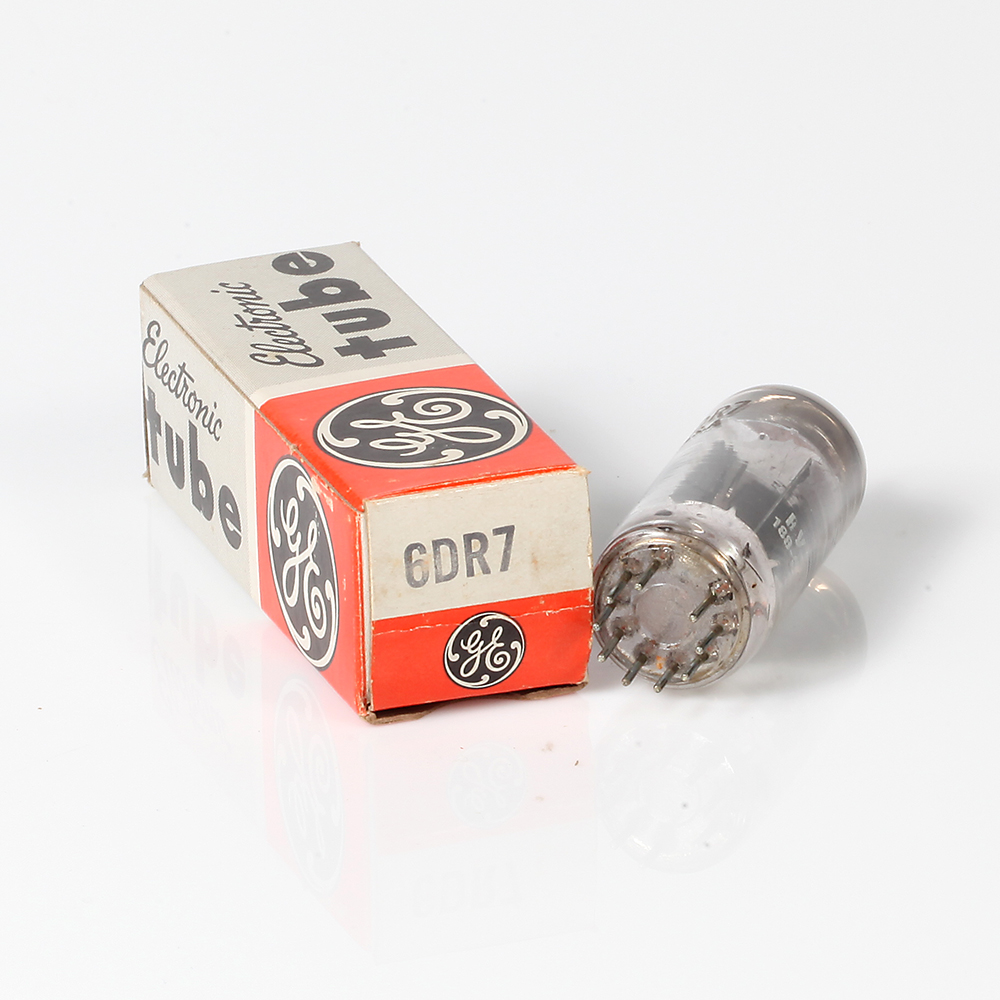

A válvula 6DR7 da General Electric é uma válvula dupla que combina um triodo de baixa potência e um triodo de potência em um único invólucro. Esta configuração a torna útil em aplicações que requerem tanto amplificação de sinal quanto amplificação de potência, como em amplificadores de áudio e circuitos osciladores.
Descrição da Válvula 6DR7
Características Gerais:
- Fabricante: General Electric
- Tipo: Válvula dupla (Triodo-Triodo)
- Aplicações: Amplificação de áudio, circuitos osciladores, amplificadores de sinal.
Detalhes Técnicos:
- Base: Noval (B9A)
- Filamento: 6.3V, 0.9A
- Configuração: Contém um triodo de baixa potência e um triodo de potência.
Parâmetros Elétricos (para cada seção):
- Triodo de Baixa Potência:
- Tensão de Placa (Vb): 100V
- Corrente de Placa (Ib): 3mA
- Ganho (μ): 17
- Resistência Interna (Ra): 9100Ω
- Transcondutância (gm): 1900 µmhos
- Triodo de Alta Potência:
- Tensão de Placa (Vb): 300V
- Corrente de Placa (Ib): 24mA
- Ganho (μ): 5.4
- Resistência Interna (Ra): 1270Ω
- Transcondutância (gm): 4200 µmhos
Aplicações Comuns:
- Amplificadores de Áudio: A seção de baixa potência pode ser usada como pré-amplificador, enquanto a seção de alta potência pode ser usada como amplificador de saída.
- Osciladores: Utilizada em circuitos osciladores devido à sua capacidade de amplificação estável.
- Amplificadores de Sinal: Aplicada em circuitos que requerem amplificação de sinal e potência em um único componente.
Considerações Adicionais:
- Montagem e Uso: Deve ser manuseada com cuidado, especialmente ao instalar em soquetes noval. A ventilação adequada é importante para evitar sobreaquecimento e prolongar a vida útil da válvula.
- Substituições e Equivalentes: Existem outras válvulas com funções semelhantes, mas a 6DR7 possui características específicas que podem não ser diretamente substituíveis sem ajustes no circuito. Verifique sempre a compatibilidade específica antes de substituir.
- Versatilidade: Devido à sua configuração de triodo duplo, a 6DR7 é altamente versátil e pode ser usada em uma variedade de circuitos eletrônicos.
Especificações Adicionais:
- Tensão de Grade (Vg): -2V (bias típico para o triodo de baixa potência)
- Corrente de Grade (Ig): Muito baixa, geralmente negligenciável em operação normal
