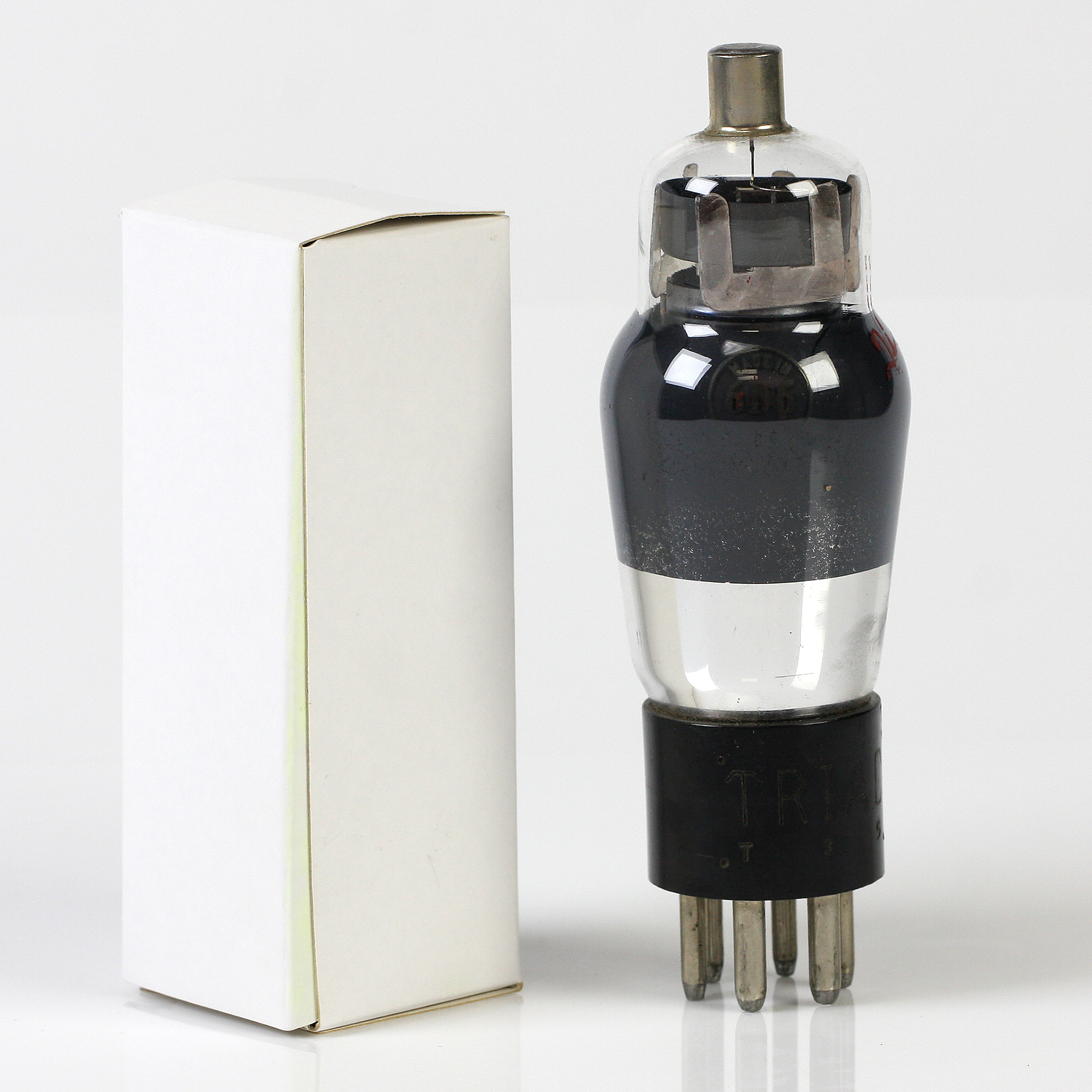

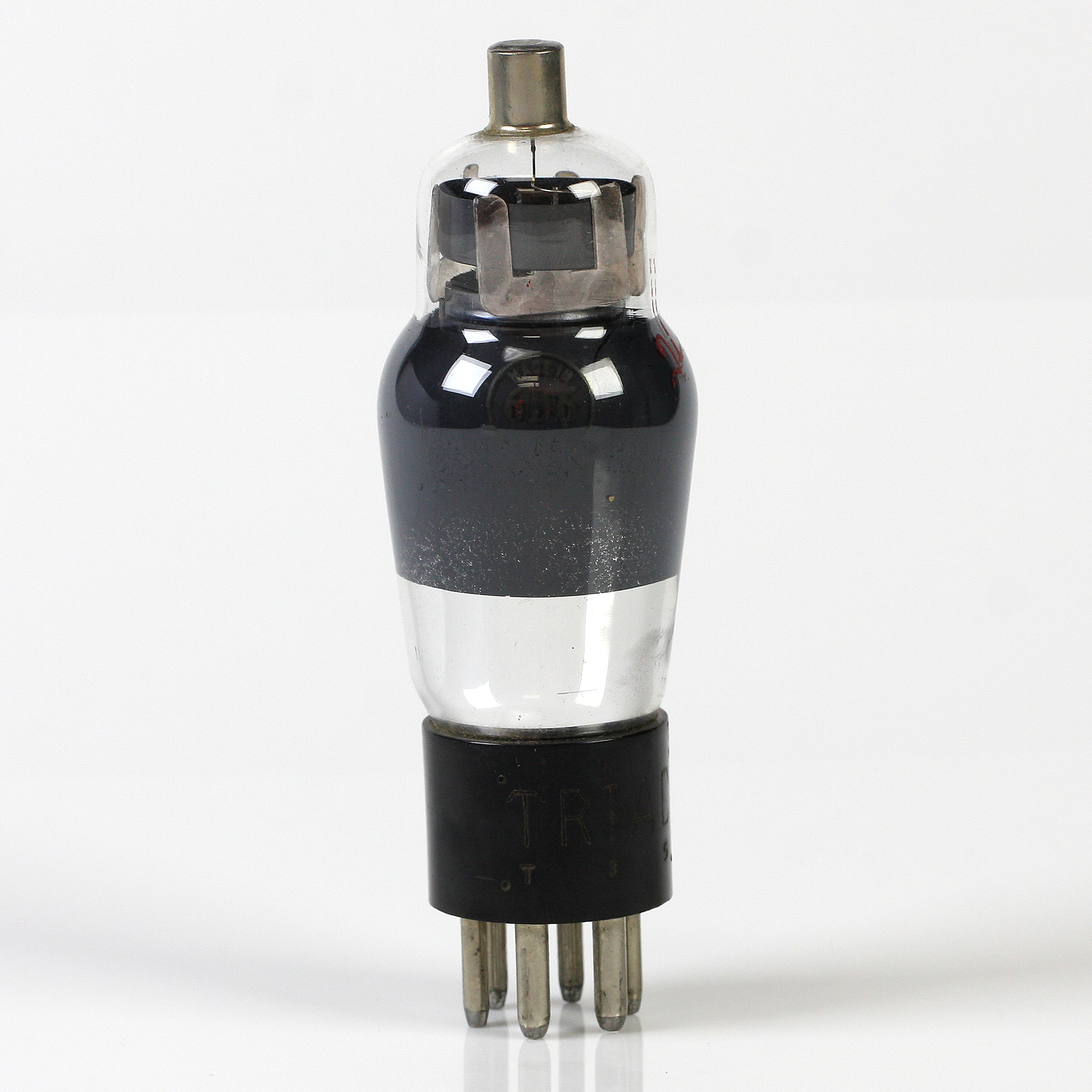

RCA-6D6
Amplificador de Super-Controle com Tripla Grelha
O 6D6 é um tubo amplificador de super-controle com tripla grelha recomendado para serviço nas etapas de radiofrequência (RF) e frequência intermediária (IF) de receptores de rádio projetados para suas características. A capacidade deste tubo de lidar com as tensões de sinal usuais sem distorção de modulação e intermodulação o torna adaptável às etapas de RF e IF de receptores que utilizam controle automático de volume. O 6D6 é construído com um escudo interno conectado ao cátodo dentro do tubo.
CARACTERÍSTICAS
- Tensão do Aquecedor (AC ou DC): 6,3 Volts
- Corrente do Aquecedor: 0,3 Ampere
- Tensão da Placa: 100 – 250 máx. Volts
- Tensão da Tela: 100 máx. Volts
- Tensão da Grelha (Mínima): -3 Volts
- Supressor: Conectado ao cátodo no soquete
- Corrente da Placa: 8 – 8,2 miliamperes
- Corrente da Tela: 2,0 – 2,2 miliamperes
- Resistência da Placa: 0,25 – 0,8 megohm
- Fator de Amplificação: 375 – 1280
- Transcondutância: 1500 – 1600 micromhos
- Transcondutância (a -50 volts de polarização): 2 micromhos
- Capacitância da Grelha-Placa (com escudo): 0,007 máx. pF
- Capacitância de Entrada: 4,7 pF
- Capacitância de Saída: 6,5 pF
- Bulbo: ST-12 (metal pequeno)

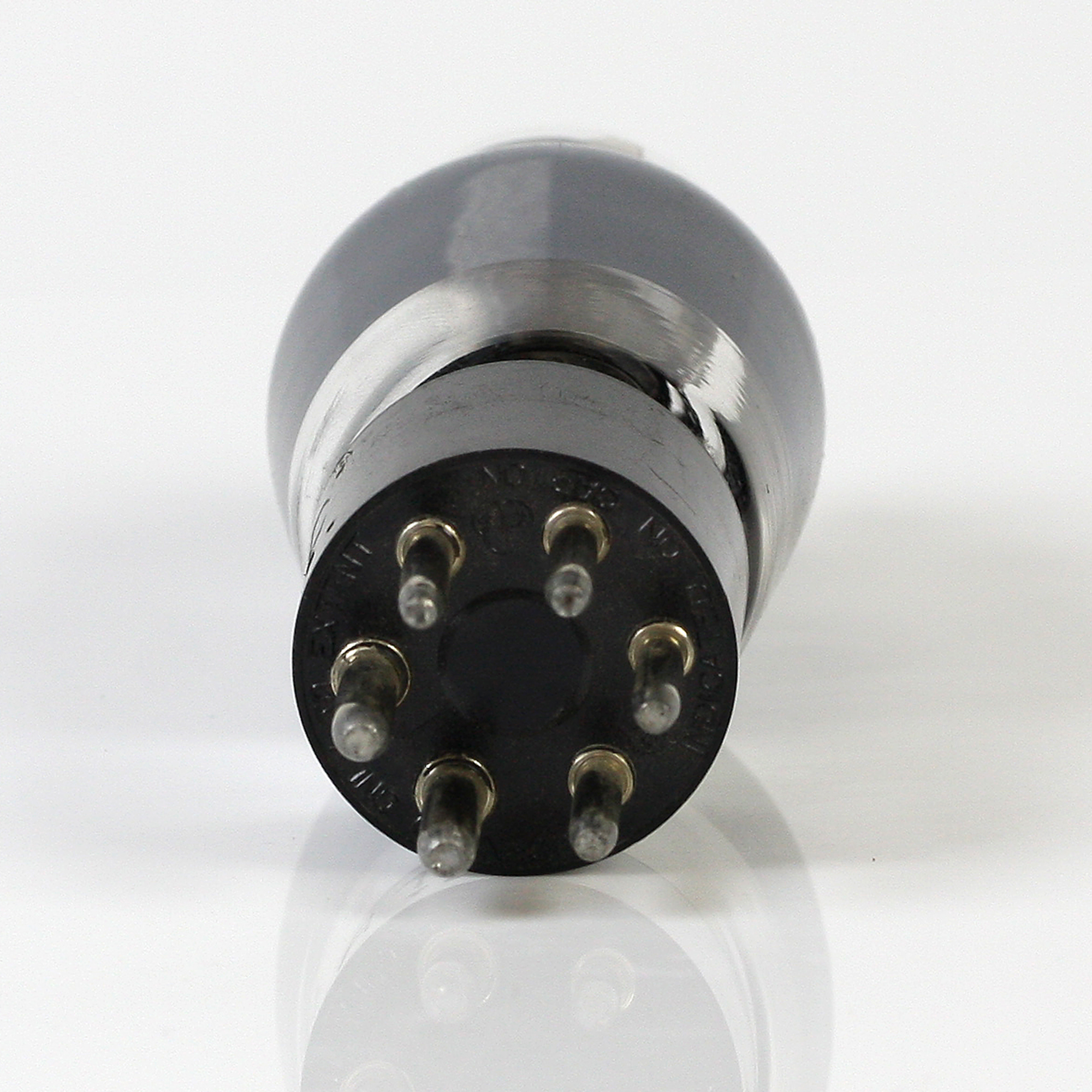

- Base: Pequeno de 6 pinos
INSTALAÇÃO E APLICAÇÃO
Os pinos da base do 6D6 se encaixam no soquete padrão de seis contatos, que pode ser instalado para segurar o tubo em qualquer posição.
Para operação do aquecedor e conexão do cátodo, consulte a INSTALAÇÃO do tipo 6A8.
Para polarização da grelha de controle, tensão da tela e conexão do supressor, consulte a INSTALAÇÃO do tipo 6K7. Os requisitos de blindagem são semelhantes aos do tipo 6C6.
Consulte a APLICAÇÃO no tipo 6K7. Uma família de curvas da placa é fornecida sob o tipo 48.
