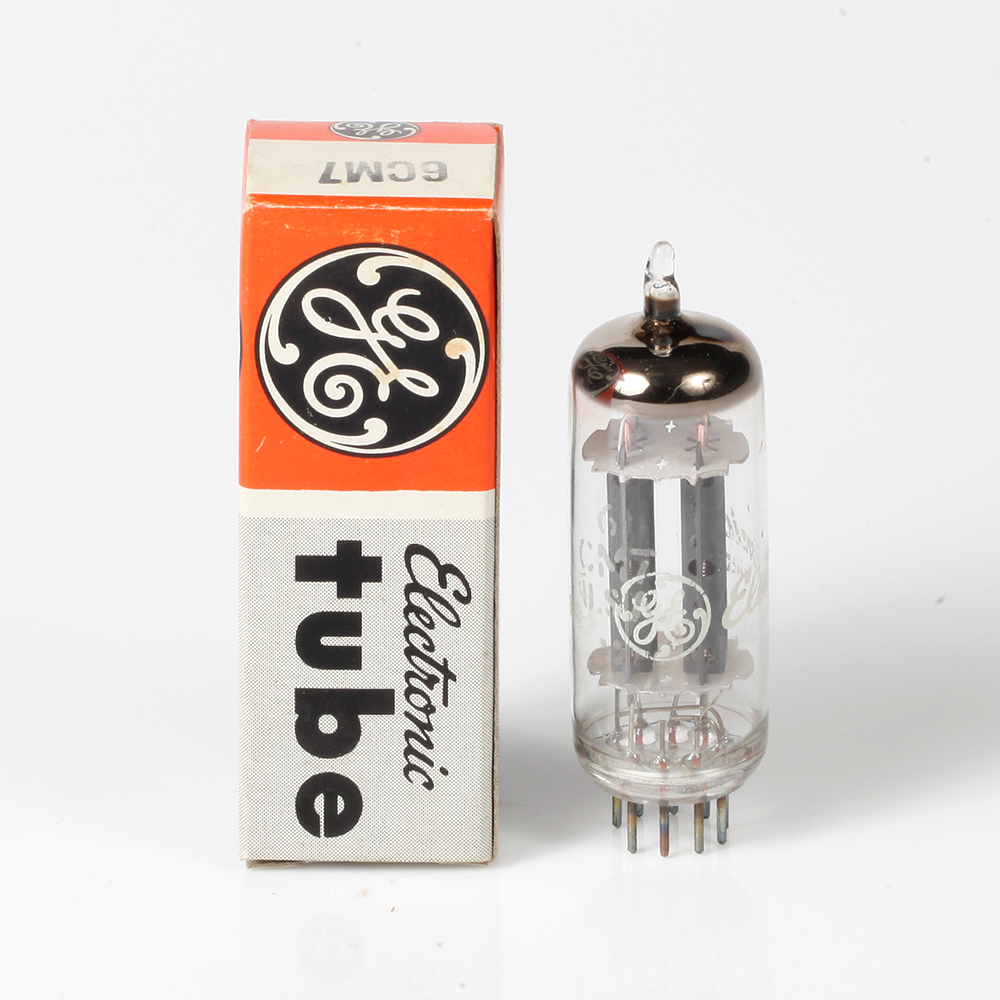

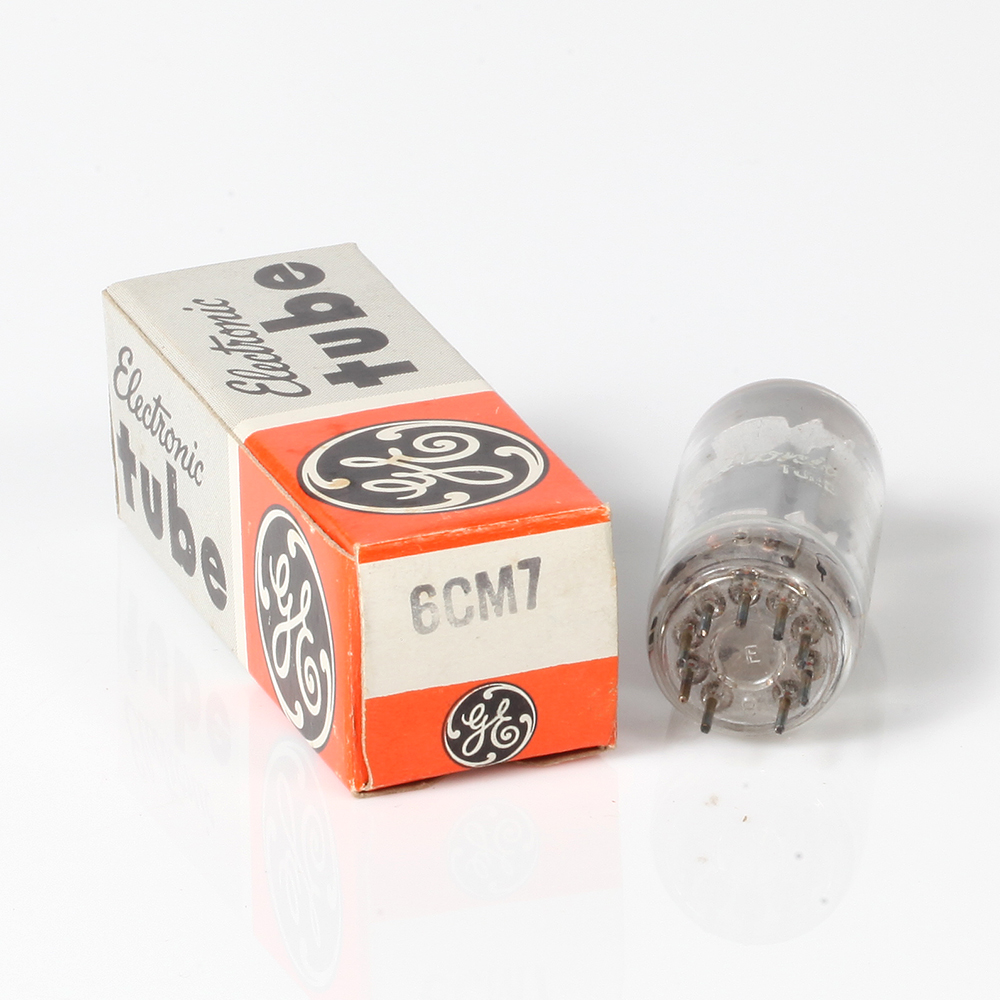

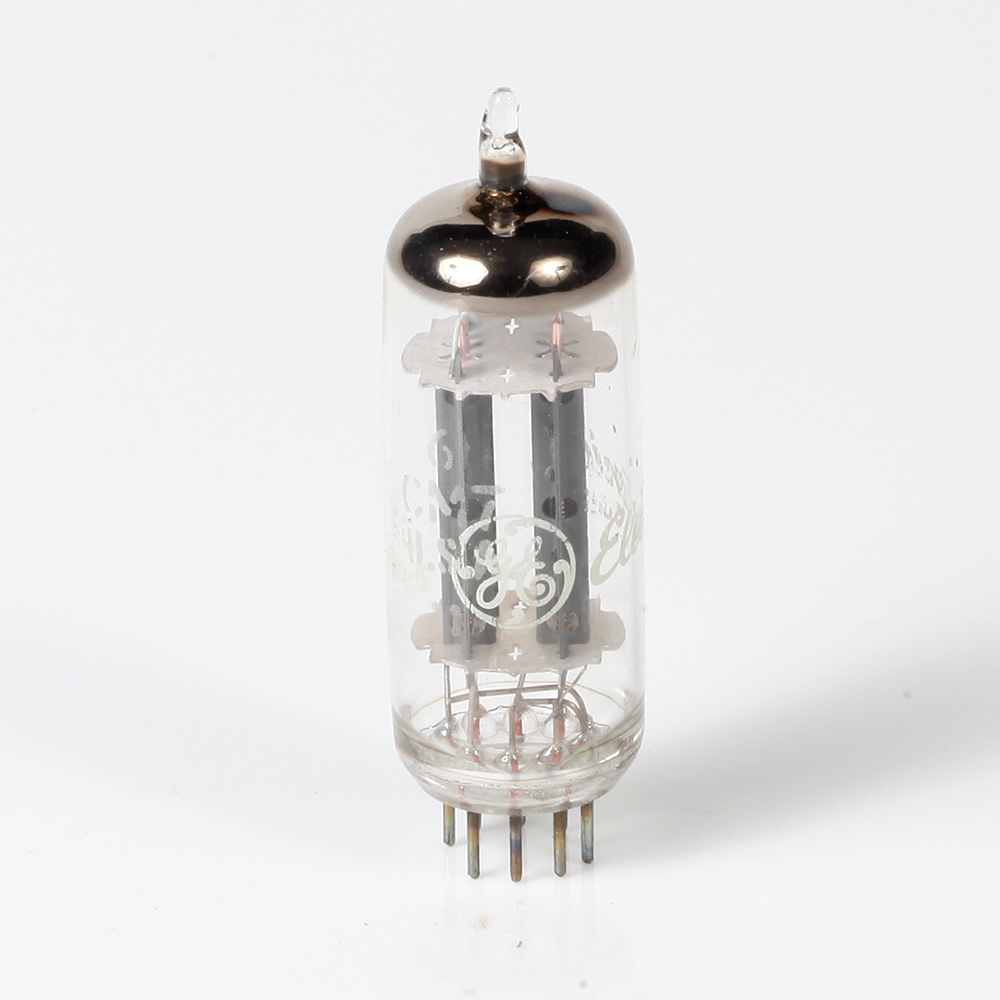

Válvula 6CM7 – General Electric
Descrição Geral
Tipo Miniatura de 9 Pinos
A válvula 6CM7 é um duplo triodo projetado para amplificação de baixa frequência em aplicações de áudio e vídeo, incluindo uso em TVs e amplificadores de áudio.
Características Elétricas
Características do Aquecedor:
- Tensão (AC ou DC): 6.3 volts
- Corrente: 0.8 amp
Capacitâncias Diretas Entre Eletrodos:
- Sem Escudo Externo:
- Triodo 1: Grade para Placa: 1.8 pF
- Triodo 2: Grade para Placa: 1.8 pF
- Entrada: Grade para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 2.5 pF
- Saída: Placa para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 1.7 pF
- Com Escudo Externo:
- Triodo 1: Grade para Placa: 1.8 pF
- Triodo 2: Grade para Placa: 1.8 pF
- Entrada: Grade para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 2.5 pF
- Saída: Placa para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 1.7 pF
Características de Amplificação, Classe A:
Unidade: Triodo 1
- Tensão de Placa: 250 volts
- Tensão da Grade Nº 1: -2 volts
- Fator de Amplificação: 20
- Resistência de Placa (Aprox.): 7000 ohms
- Transcondutância: 4400 µmhos
- Corrente de Placa: 11 mA
Unidade: Triodo 2
- Tensão de Placa: 250 volts
- Tensão da Grade Nº 1: -45 volts
- Fator de Amplificação: 5.5
- Resistência de Placa (Aprox.): 15000 ohms
- Transcondutância: 3700 µmhos
- Corrente de Placa: 14 mA
Características Mecânicas
- Posição de Operação: Qualquer
- Tipo de Cátodos: Coated Uni-potential
- Comprimento Máximo Total: 2-1/8″
- Comprimento Máximo Assentado: 1-3/4″
- Comprimento, Base ao Assento do Bulbo (Excluindo o Topo): 1-7/8″
- Diâmetro: 0.75”
- Contorno Dimensional: Veja a Seção Geral
- Bulbo: T0-9
- Base: Pequeno Botão Noval de 9 Pinos (Apice Nº ES-1)
Designação de Base para VISÃO INFERIOR:
- Pino 1 – Placa do Triodo 2
- Pino 2 – Cátodo do Triodo 2
- Pino 3 – Grade Nº 1 do Triodo 2
- Pino 4 – Aquecedor
- Pino 5 – Aquecedor
- Pino 6 – Cátodo do Triodo 1
- Pino 7 – Grade Nº 1 do Triodo 1
- Pino 8 – Grade (Escudo Interno)
- Pino 9 – Placa do Triodo 1
Classificações Máximas, Valores Máximos de Projeto:
Unidade: Triodo 1
- Tensão de Placa: 300 volts
- Tensão da Grade Nº 1: -50 volts
- Dissipação de Placa: 2.5 watts
Unidade: Triodo 2
- Tensão de Placa: 300 volts
- Tensão da Grade Nº 1: -50 volts
- Dissipação de Placa: 2.5 watts
Aplicações:
A válvula 6CM7 é ideal para uso em:
- Amplificadores de áudio
- Amplificadores de vídeo em TVs
- Outros dispositivos eletrônicos que requerem amplificação de sinal de baixa frequência
