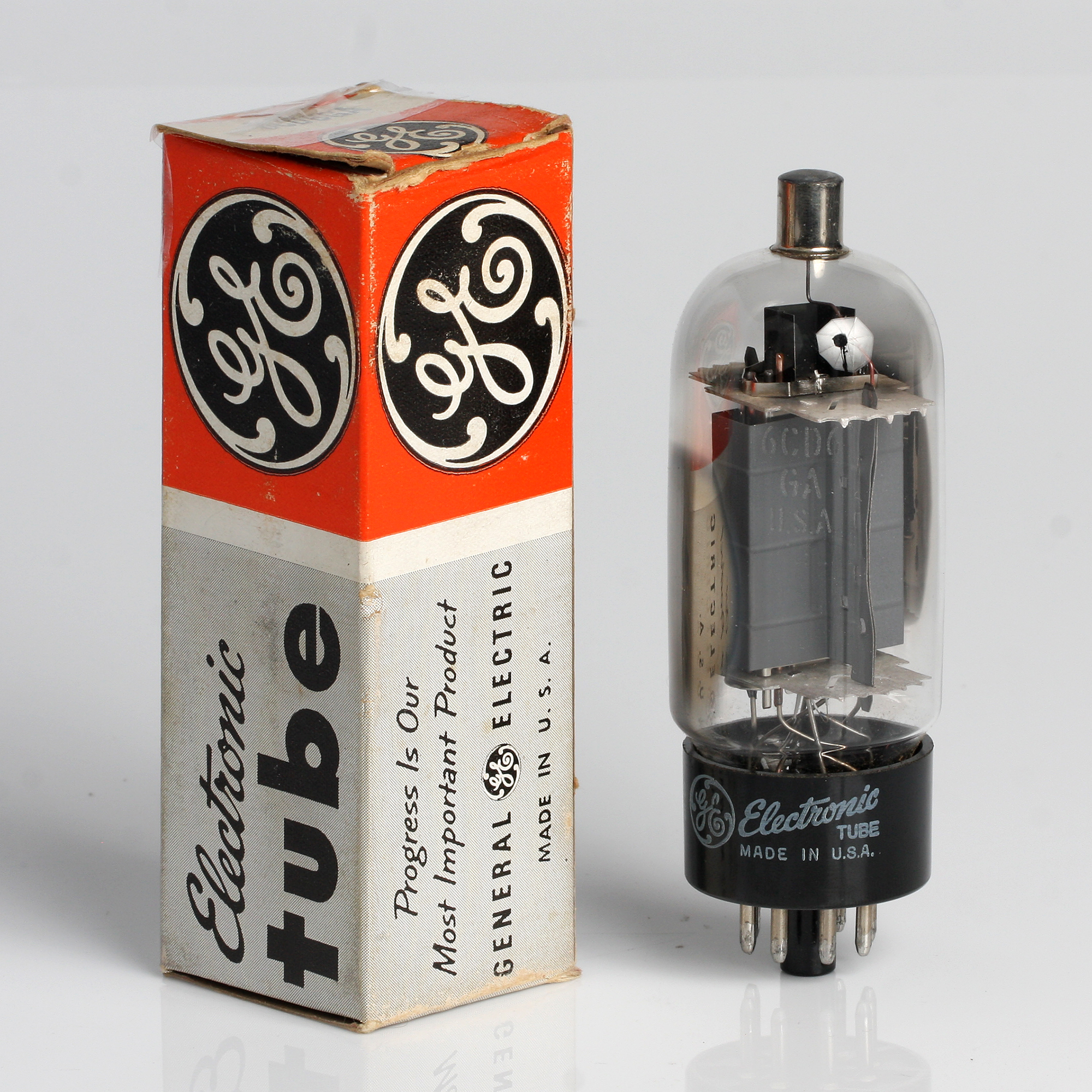

A válvula de vácuo 6CD6GA da General Electric é um tetrodo de feixe projetado principalmente para uso em televisores e outras aplicações de alta potência. Abaixo, forneço uma descrição detalhada das suas características principais, especificações elétricas e aplicações típicas, com base em informações comuns encontradas em manuais técnicos.
Descrição Geral
O 6CD6GA é um tetrodo de feixe projetado para amplificação de potência em circuitos de deflexão horizontal de televisores. É conhecido por sua robustez e capacidade de manusear altas tensões e correntes.
Características Técnicas
- Tipo: Tetrodo de Feixe
- Configuração: Base octal (8 pinos)
- Aplicações: Amplificação de potência, deflexão horizontal em televisores, fontes de alimentação de alta tensão.
Especificações Elétricas
- Tensão de Aquecimento (Vh): 6.3V
- Corrente de Aquecimento (Ih): 2.5A
- Tensão Anódica Máxima (Va): 700V
- Tensão de Grade de Controle (Vg2): 175V
- Corrente de Placa (Ia): 200 mA (máxima)
- Corrente de Grade de Controle (Ig2): 40 mA (máxima)
- Potência de Dissipação de Placa (Pa): 24W
- Potência de Dissipação da Grade de Controle (Pg2): 4W

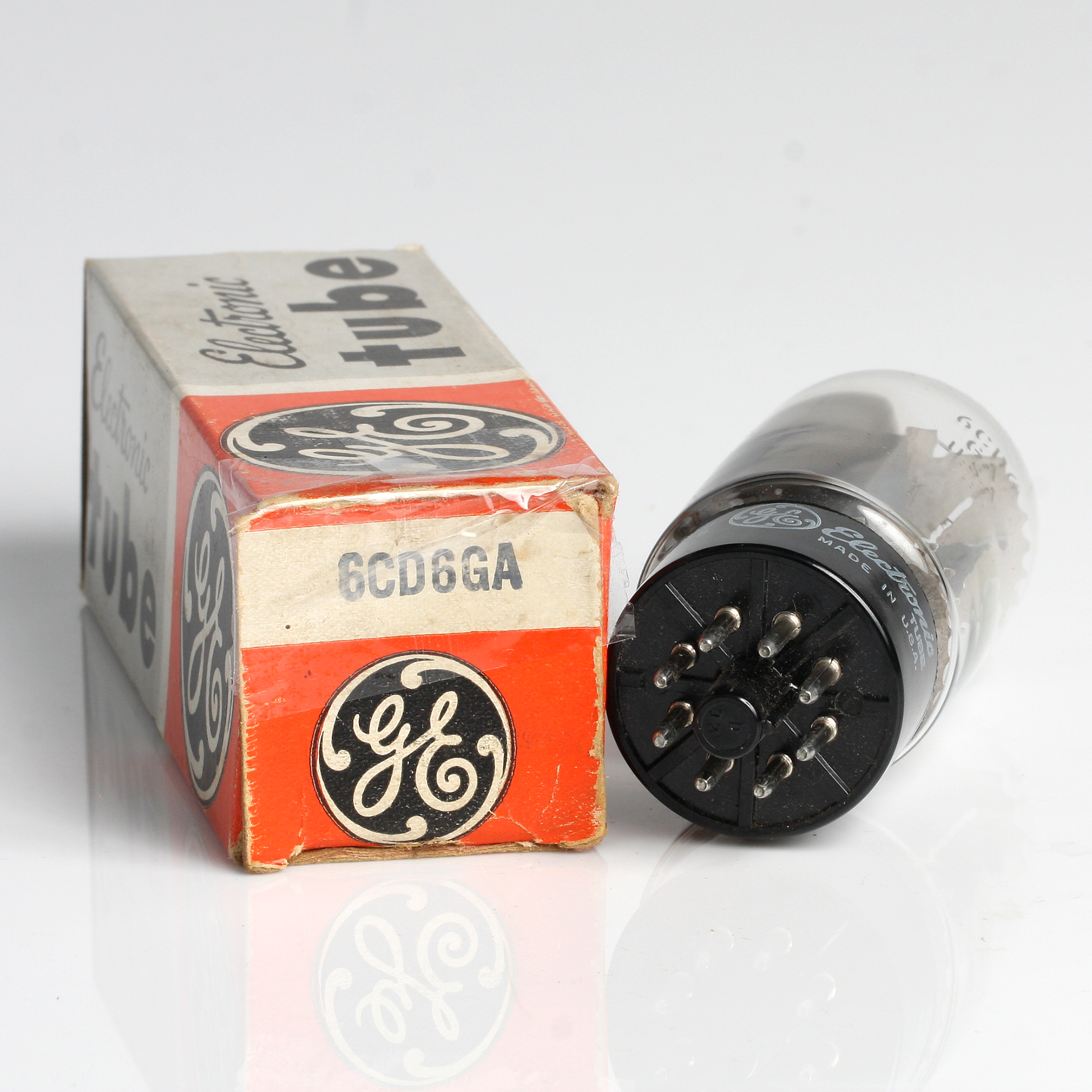

Pinos e Conexões
- Pino 1: Não conectado
- Pino 2: Filamento
- Pino 3: Não conectado
- Pino 4: Grade de Tela (G2)
- Pino 5: Catodo e Supressor (G3)
- Pino 6: Não conectado
- Pino 7: Filamento
- Pino 8: Grade de Controle (G1)
- Topo (cap): Placa (Anodo)
Curvas Características
As curvas características do 6CD6GA mostram a relação entre a corrente de placa e a tensão de placa para várias tensões de grade. Essas curvas são essenciais para o design de circuitos, permitindo a escolha de pontos de operação ideais para diferentes aplicações.
Aplicações Típicas
- Deflexão Horizontal em Televisores: Utilizado principalmente em circuitos de deflexão horizontal, onde controla o feixe de elétrons no tubo de imagem.
- Amplificadores de Potência: Pode ser utilizado em amplificadores de potência de RF e AF.
- Fontes de Alimentação de Alta Tensão: Adequado para circuitos que requerem manuseio de alta tensão e corrente.
Manutenção e Substituição
- Vida Útil: A vida útil do 6CD6GA pode variar conforme a aplicação e as condições de operação, mas geralmente é bastante longa, especialmente quando operado dentro das especificações.
- Substituição: Ao substituir o tubo, é importante utilizar um componente de qualidade equivalente para garantir o desempenho ideal do circuito.
Notas de Aplicação
- Compatibilidade: Ao substituir o 6CD6GA, verifique a compatibilidade com os outros componentes do circuito.
- Resfriamento: Assegure-se de que o tubo esteja adequadamente resfriado para evitar superaquecimento, que pode reduzir sua vida útil.
