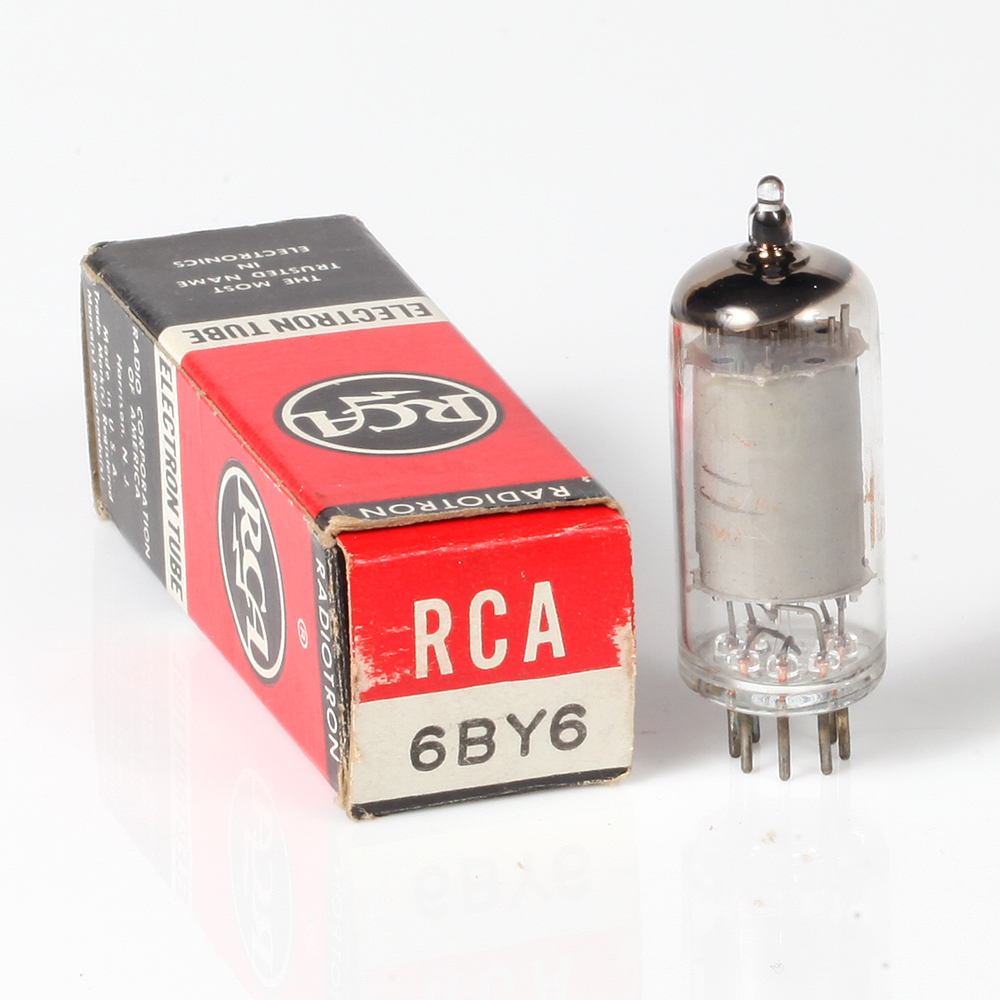

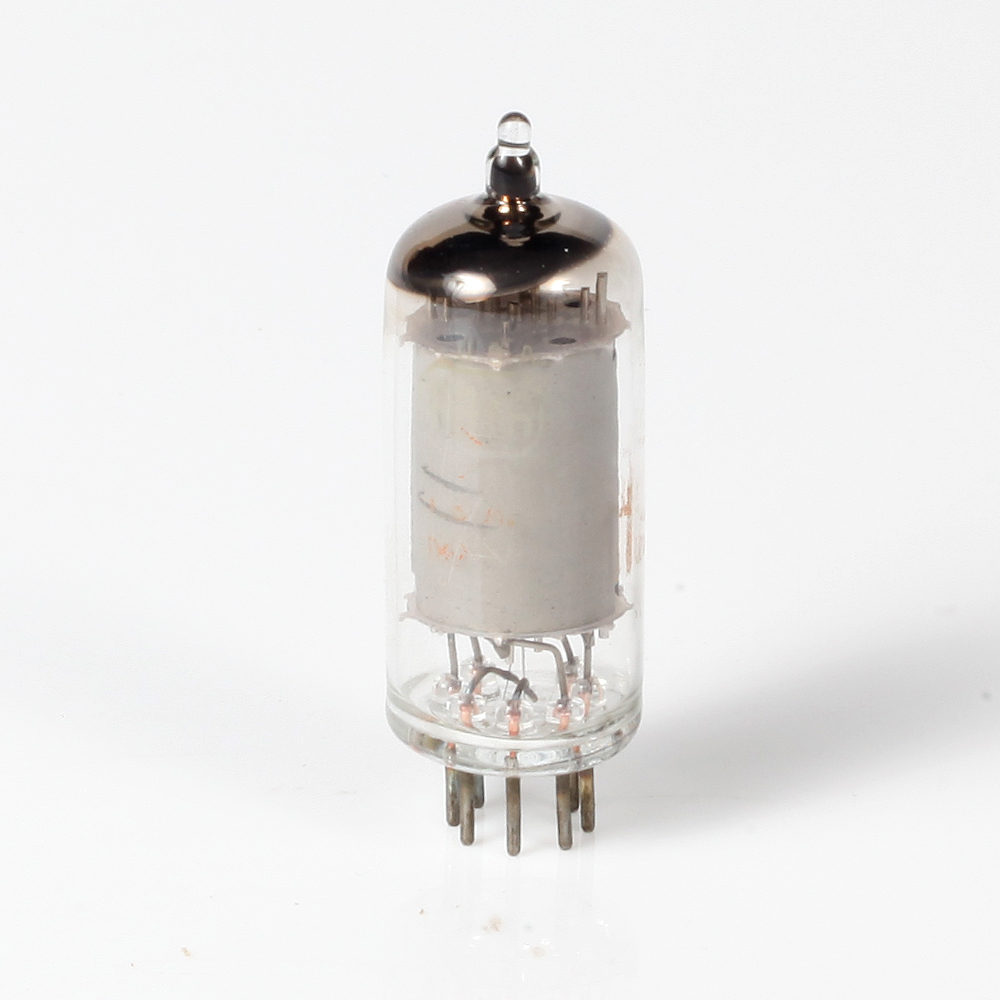

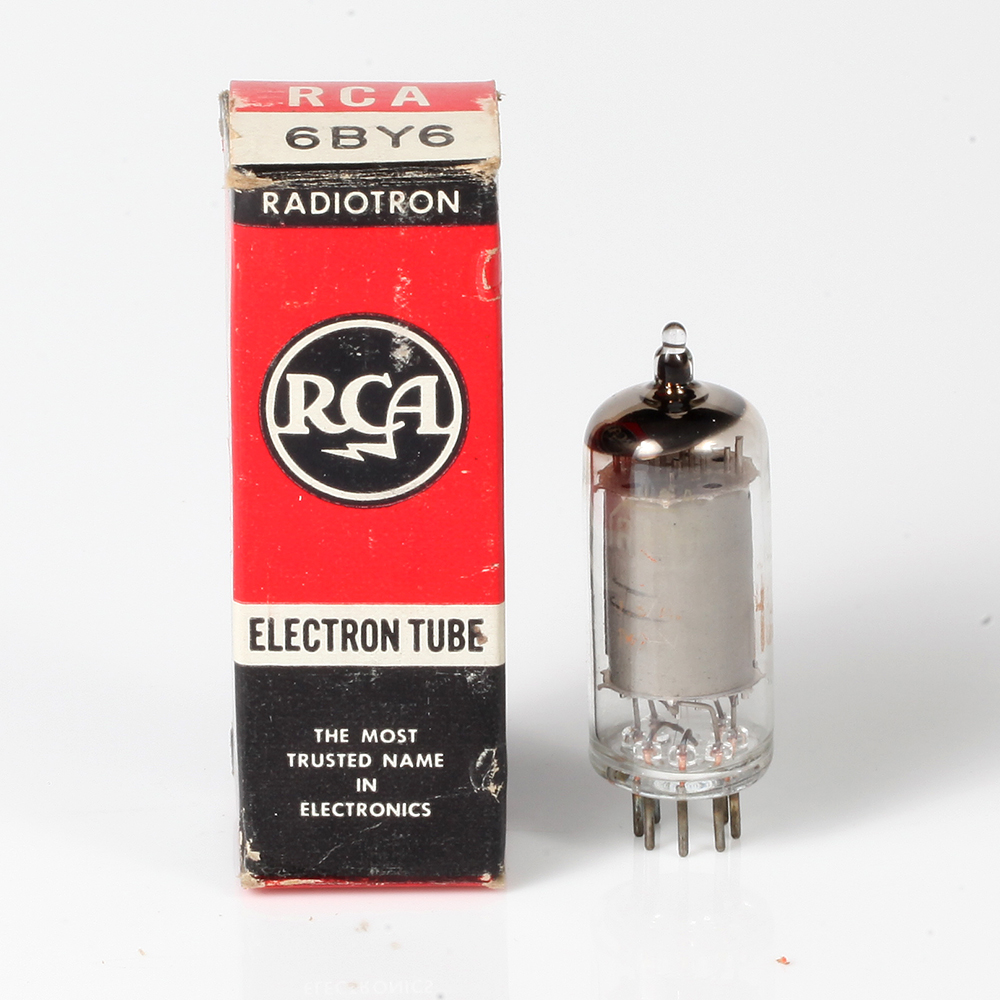

6BY6 – RCA
DIODO TIPO MINIATURA
FILAMENTO REVESTIDO 0,625 VOLTS 300 mA. AC
QUALQUER POSIÇÃO DE MONTAGEM
OS TERMINAIS DO SOQUETE 2,3,7 E E NÃO DEVEM SER USADOS. O TERMINAL E NÃO DEVE SER USADO COMO PONTO DE AMARRAÇÃO PARA COMPONENTES PRÓXIMOS AO POTENCIAL DO FILAMENTO.
VISÃO INFERIOR DO BULBO DE VIDRO,
BASE DE BOTÃO MINIATURA 9 PINOS
O 6BY6 É UM DIODO FILAMENTAR USANDO A CONSTRUÇÃO MINIATURA DE BOTÃO DE 9 PINOS. É PROJETADO PARA USO EM SISTEMAS RETIFICADORES OPERADOS POR PULSO DE ALTA TENSÃO. EM VIRTUDE DE SUA CONSTRUÇÃO DE EXTREMIDADE ÚNICA E RESULTANTE CLASSIFICAÇÃO DE MENOR TENSÃO, ESTA VÁLVULA É DESTINADA AO USO EM CIRCUITOS DUPLICADORES DE TENSÃO PARA FORNECER TENSÃO ALTA ADEQUADA EM SISTEMAS DE RECEPÇÃO DE TELEVISÃO.
CAPACITÂNCIAS INTERELETRÓDICAS DIRETAS — APROX. PLACA PARA FILAMENTO (P PARA E) 0.8 uuF
CLASSIFICAÇÕES?
INTERPRETADAS DE ACORDO COM O SISTEMA DE DESENHO MÁXIMO
RETIFICADOR DE TENSÃO DE RETORNO
TENSÕES DO FILAMENTO 0.625 VOLTS CORRENTE DO FILAMENTO 500 mA. TENSÃO MÁXIMA INVERSA DA PLACA
TOTAL DC E PICO (MÁXIMO ABSOLUTO) 8250 VOLTS
[efe] 7000 VOLTS CORRENTE MÁXIMA DA PLACA DE PICO 1 mA. CORRENTE MÉDIA MÁXIMA DA PLACA 0.6 mA. QUEDA DA VÁLVULA (APROX.) COM CORRENTE DA PLACA DE 7 mA 135 VOLTS
“TODOS OS VALORES SÃO AVALIADOS NO SISTEMA DE CENTRO DE DESENHO, EXCETO ONDE O MÁXIMO ABSOLUTO É DECLARADO.
PARA OPERAÇÃO EM UM SISTEMA DE 525 LINHAS, 30 QUADROS, COMO DESCRITO NAS “NORMAS DE BOAS PRÁTICAS DE ENGENHARIA PARA ESTAÇÕES DE TRANSMISSÃO DE TELEVISÃO”, COMISSÃO FEDERAL DE COMUNICAÇÕES. O CICLO DE TRABALHO DO PULSO DE TENSÃO NÃO DEVE EXCEDER 15% DE UM CICLO DE VARREDURA.
“SOB NENHUMA CIRCUNSTÂNCIA A TENSÃO DO FILAMENTO DEVE SER INFERIOR A 0.525 VOLTS OU SUPERIOR A 0.725 VOLTS.
e INDICA UMA MUDANÇA
TUNG-SOL ELECTRIC INC. DIVISÃO DE VÁLVULAS ELETRÔNICAS BLOOMFIELD NEW JERSEY, U.S.A. 1 DE AGOSTO DE 1959 PLACA 45569
