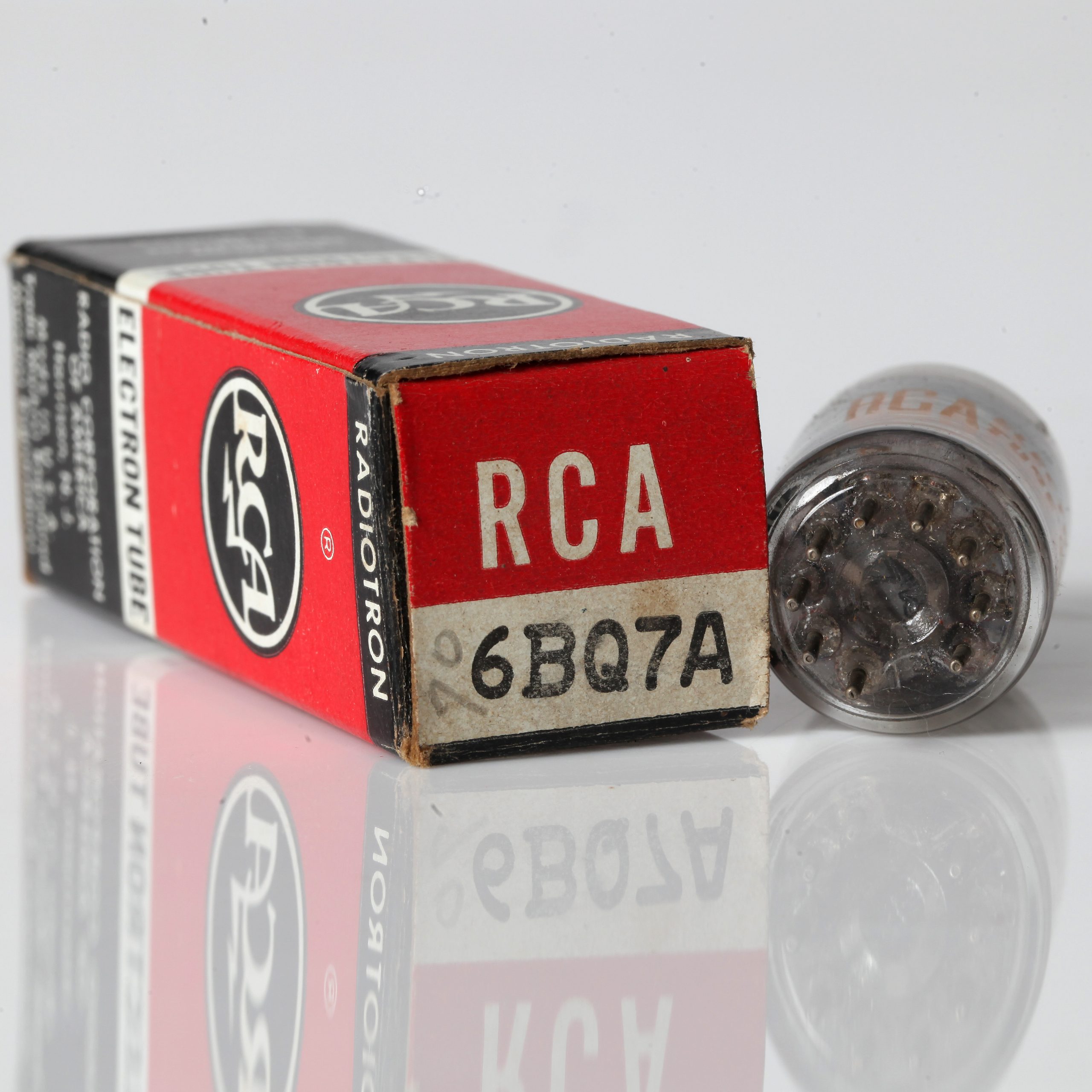

Válvula 6BQ7A – RCA

VÁLVULA 6BQ7A – RCA

Descrição Geral: A 6BQ7A é uma válvula amplificadora combinada, projetada com uma triode e um pentodo em um único envelope. É utilizada principalmente em aplicações de amplificação de áudio e em circuitos de recepção, oferecendo um bom equilíbrio entre desempenho e tamanho compacto.

Características Principais:

• Tipo: Triode e Pentodo (combinados)
• Construção: Miniatura de 9 pinos
• Tensão Máxima da Placa: 300 V
• Dissipação Máxima da Placa: 7 W
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.9 A

Especificações Típicas:

• Seção Triode:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 10 mA
  • Tensão da Grelha de Controle: -6 V
  • Transcondutância: Aproximadamente 5.000 µmhos
  • Ganho de Tensão (μ): Aproximadamente 30
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 40 mA
  • Tensão da Grelha de Controle: -14 V
  • Transcondutância: Aproximadamente 10.000 µmhos

Condicões Típicas de Operação:

• Seção Triode:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 10 mA
  • Tensão da Grelha de Controle: -6 V
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 40 mA
  • Tensão da Grelha de Controle: -14 V
  • Dissipação Máxima da Placa: 7 W

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Equipamentos de Áudio e Vídeo
• Amplificadores de Sinal

Notas:

• A válvula 6BQ7A combina uma triode e um pentodo, o que a torna adequada para uma ampla gama de aplicações de amplificação e recepção de sinais.
• A tensão de aquecimento de 6.3 V é comum e facilita a integração em circuitos existentes.
• Operar a válvula dentro das especificações recomendadas é essencial para obter um desempenho ideal e garantir a longevidade do componente.
