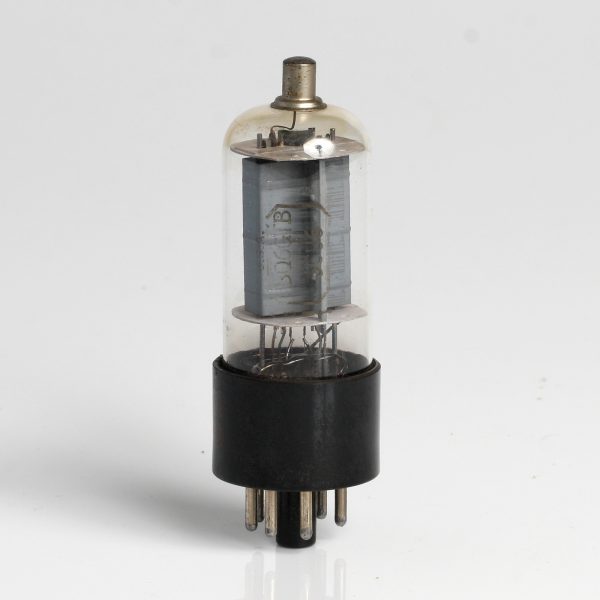

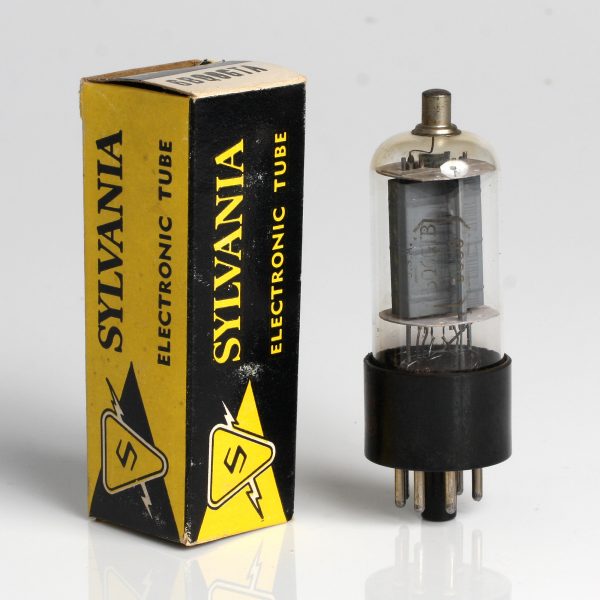

O 6BQ6GT da Sylvania é um tetrodo de feixe projetado principalmente para aplicações de deflexão horizontal em televisores e amplificação de potência. Abaixo, apresento uma descrição detalhada das suas principais características, especificações elétricas e aplicações típicas, com base em informações comuns encontradas em manuais técnicos.
Descrição Geral
O 6BQ6GT é um tetrodo de feixe que é frequentemente utilizado em circuitos de deflexão horizontal em televisores devido à sua capacidade de lidar com altas tensões e correntes. Também pode ser utilizado em amplificadores de potência de áudio e RF.
Características Técnicas
- Tipo: Tetrodo de Feixe
- Configuração: Base octal (8 pinos)
- Aplicações: Deflexão horizontal em televisores, amplificação de potência de áudio e RF.
Especificações Elétricas
- Tensão de Aquecimento (Vh): 6.3V
- Corrente de Aquecimento (Ih): 1.2A
- Tensão Anódica Máxima (Va): 700V
- Tensão de Grade de Tela (Vg2): 175V
- Corrente de Placa (Ia): 200 mA (máxima)
- Corrente de Grade de Tela (Ig2): 40 mA (máxima)
- Potência de Dissipação de Placa (Pa): 11W
- Potência de Dissipação da Grade de Tela (Pg2): 2.5W
Pinos e Conexões
- Pino 1: Não conectado
- Pino 2: Filamento
- Pino 3: Não conectado
- Pino 4: Grade de Tela (G2)
- Pino 5: Catodo e Supressor (G3)
- Pino 6: Não conectado
- Pino 7: Filamento
- Pino 8: Grade de Controle (G1)
- Topo (cap): Placa (Anodo)
Curvas Características
As curvas características do 6BQ6GT mostram a relação entre a corrente de placa e a tensão de placa para várias tensões de grade. Essas curvas são essenciais para o design de circuitos, permitindo a escolha de pontos de operação ideais para diferentes aplicações.
Aplicações Típicas
- Deflexão Horizontal em Televisores: Utilizado principalmente em circuitos de deflexão horizontal, onde controla o feixe de elétrons no tubo de imagem.
- Amplificadores de Potência: Pode ser utilizado em amplificadores de potência de RF e AF.
- Fontes de Alimentação de Alta Tensão: Adequado para circuitos que requerem manuseio de alta tensão e corrente.
Manutenção e Substituição
- Vida Útil: A vida útil do 6BQ6GT pode variar conforme a aplicação e as condições de operação, mas geralmente é bastante longa, especialmente quando operado dentro das especificações.
- Substituição: Ao substituir o tubo, é importante utilizar um componente de qualidade equivalente para garantir o desempenho ideal do circuito.
Notas de Aplicação
- Compatibilidade: Ao substituir o 6BQ6GT, verifique a compatibilidade com os outros componentes do circuito.
- Resfriamento: Assegure-se de que o tubo esteja adequadamente resfriado para evitar superaquecimento, que pode reduzir sua vida útil.
