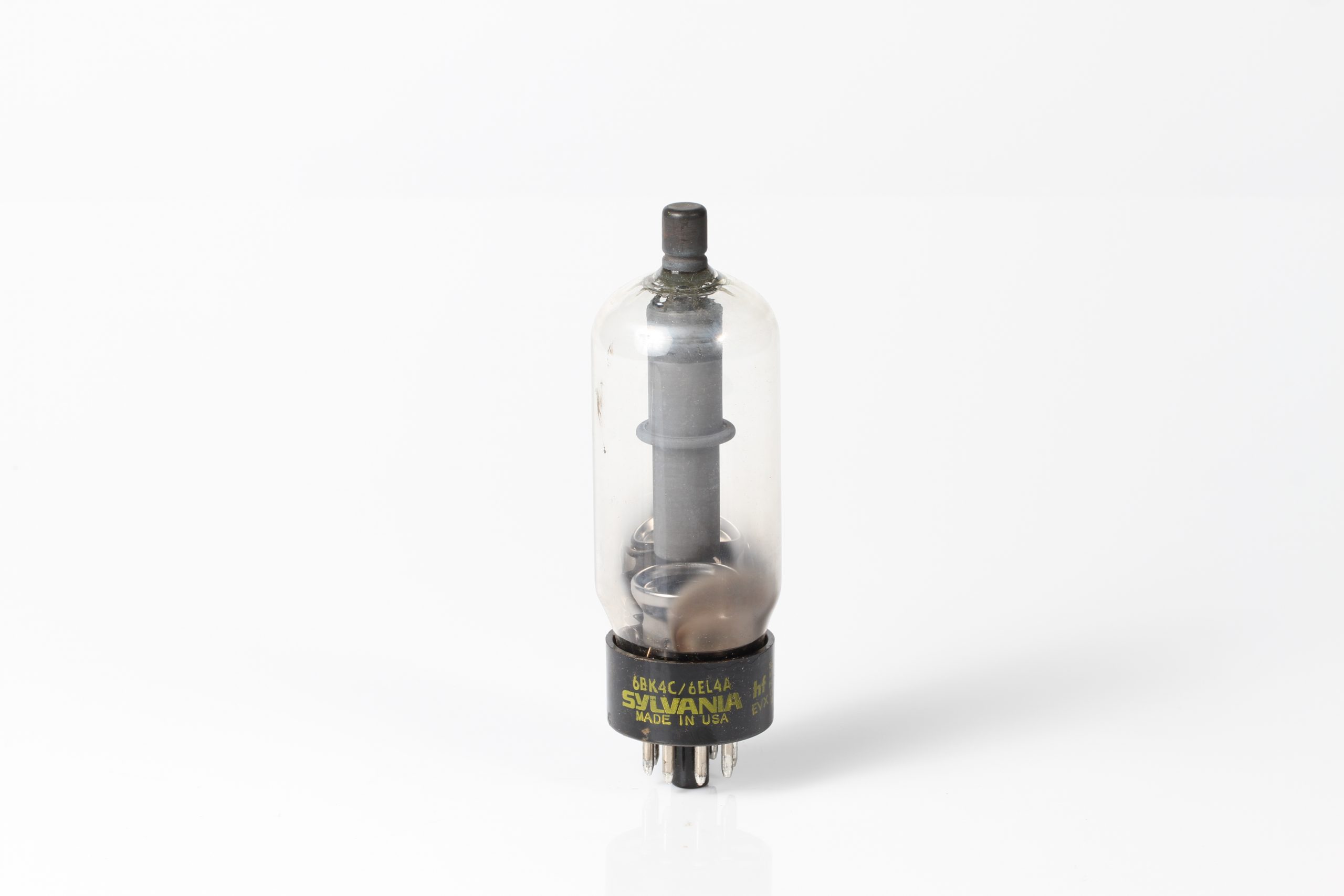

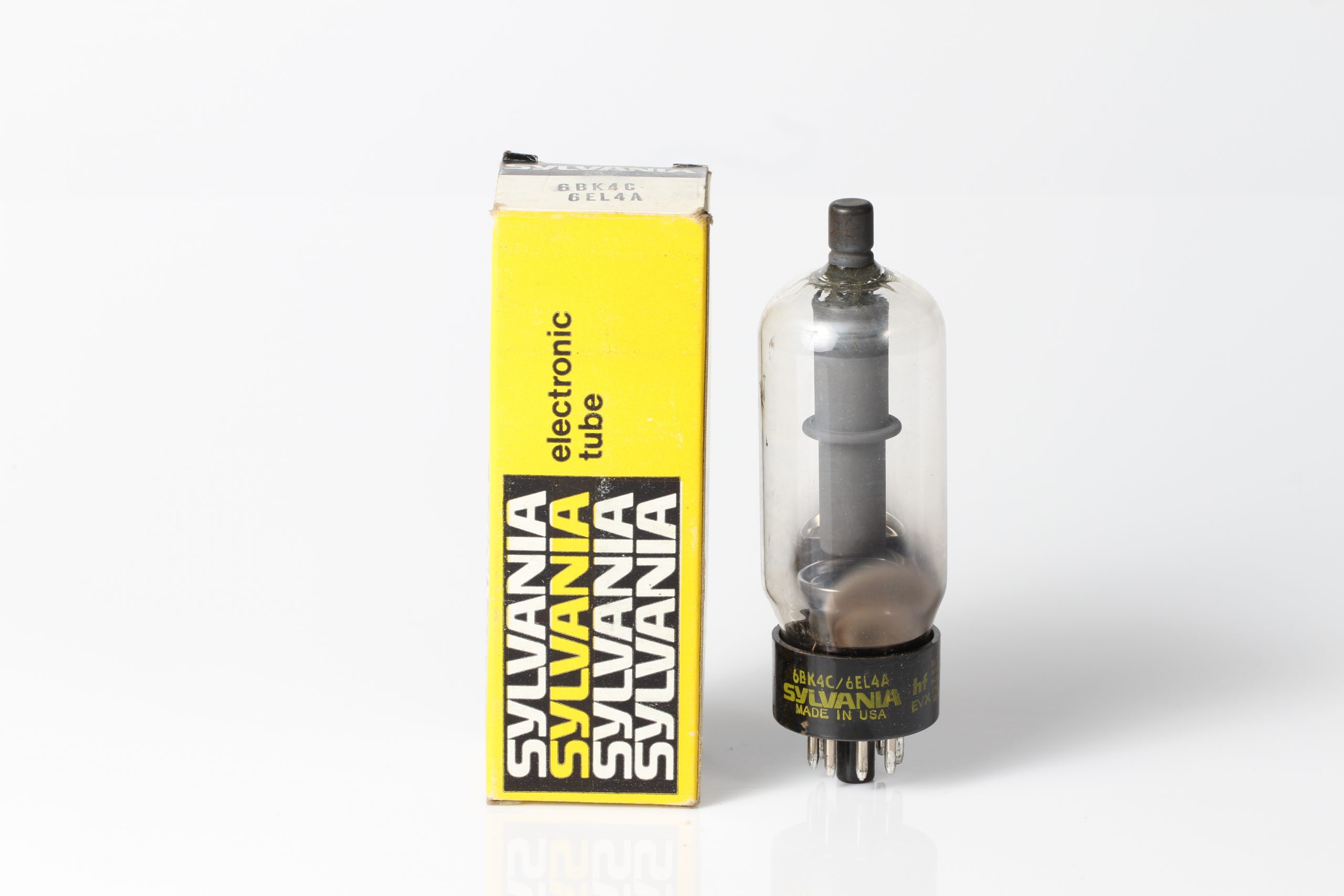

O 6BK4C/6EL4A é uma válvula regulador de alta tensão produzido pela Sylvania. Este tipo de tubo é geralmente utilizado em circuitos de televisão para regular a alta tensão, garantindo estabilidade e desempenho adequados.
Especificações Técnicas do 6BK4C/6EL4A
- Tipo: Regulador de alta tensão
- Aquecimento: Indireto
- Voltagem de aquecimento (Vh): 6.3V
- Corrente de aquecimento (Ah): 1.2A
- Tensão de placa (Va): Máxima de 30kV
- Corrente de placa (Ia): Máxima de 1.5mA
- Tensão de corte de grade (Vg): -50V (típico)
- Voltagem de ignição: Aproximadamente 25kV
Características Gerais
- Construção: Válvula termiônica com aquecimento indireto, projetada para regular alta tensão.
- Base: Magnoval (9 pinos)
- Aplicações Típicas: Utilizado principalmente em circuitos de regulação de alta tensão em televisores coloridos e outros equipamentos de alta tensão.
- Equivalentes: O 6BK4C pode ter equivalentes ou substituições diretas como 6EL4A.

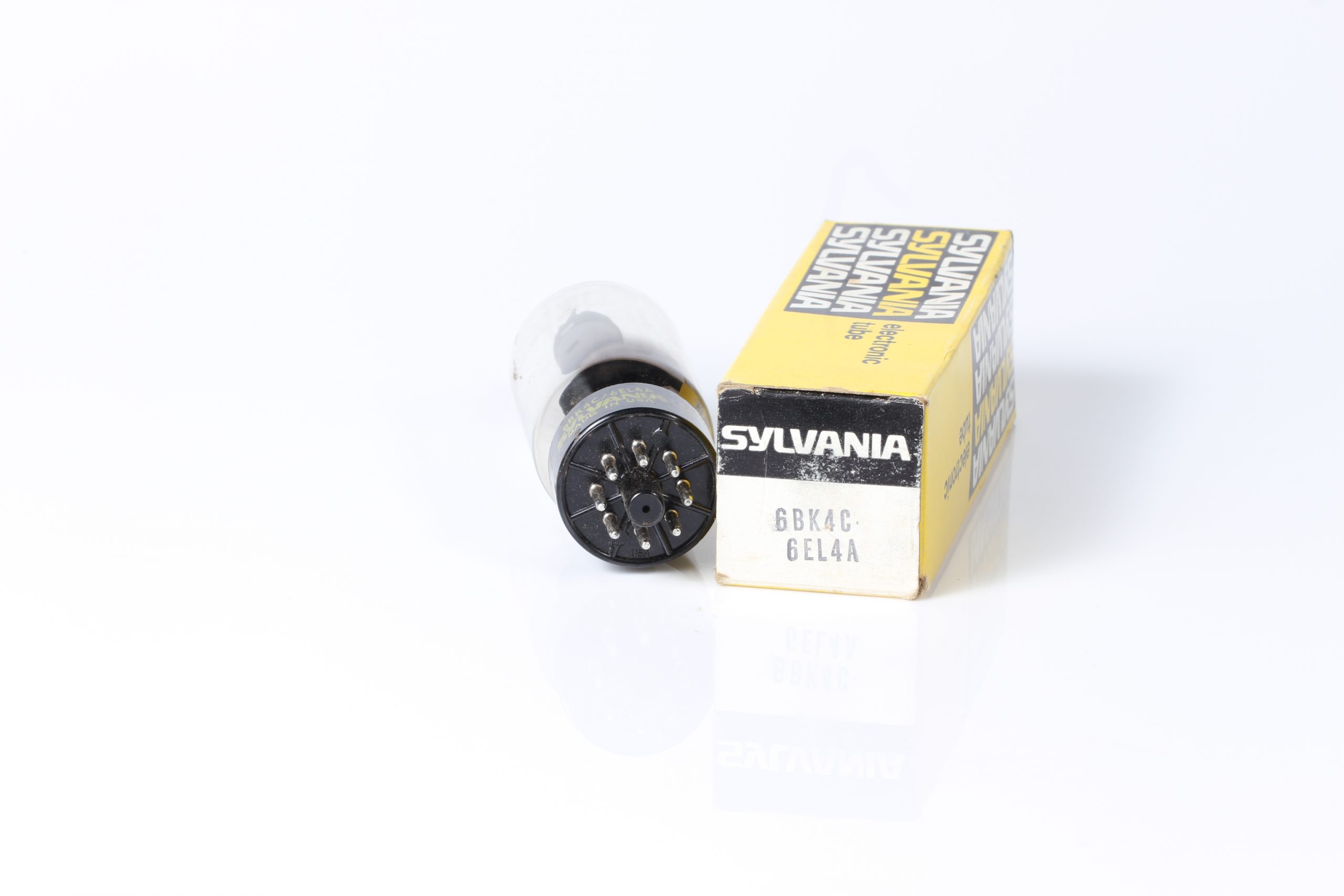

Pinagem do 6BK4C/6EL4A
- Pino 1: Placa (P)
- Pino 2: Não utilizado
- Pino 3: Não utilizado
- Pino 4: Não utilizado
- Pino 5: Filamento (F)
- Pino 6: Filamento (F)
- Pino 7: Grade de controle (G1)
- Pino 8: Não utilizado
- Pino 9: Não utilizado
Considerações e Cuidados
- Manuseio Seguro: Devido às altas tensões envolvidas, é essencial manusear o 6BK4C/6EL4A com extremo cuidado. Certifique-se de que o equipamento esteja desligado e devidamente descarregado antes de realizar qualquer substituição ou manutenção.
- Substituição: Ao substituir um 6BK4C/6EL4A, verifique a compatibilidade com o circuito e as especificações exigidas pelo fabricante do equipamento para garantir o funcionamento correto e seguro. Utilizar equivalentes certificados pode ser uma boa prática para manter a integridade do circuito.
Notas Adicionais
- Durabilidade: A longevidade do 6BK4C/6EL4A pode variar conforme as condições de operação e o ambiente. Manter o equipamento em bom estado de funcionamento e operar dentro das especificações recomendadas pode ajudar a prolongar a vida útil da válvula.
- Aplicações Modernas: Embora menos comum em equipamentos modernos, o 6BK4C/6EL4A ainda pode ser encontrado em sistemas de restauração ou em equipamentos antigos em operação.
