DESCRIÇÃO E CLASSIFICAÇÃO

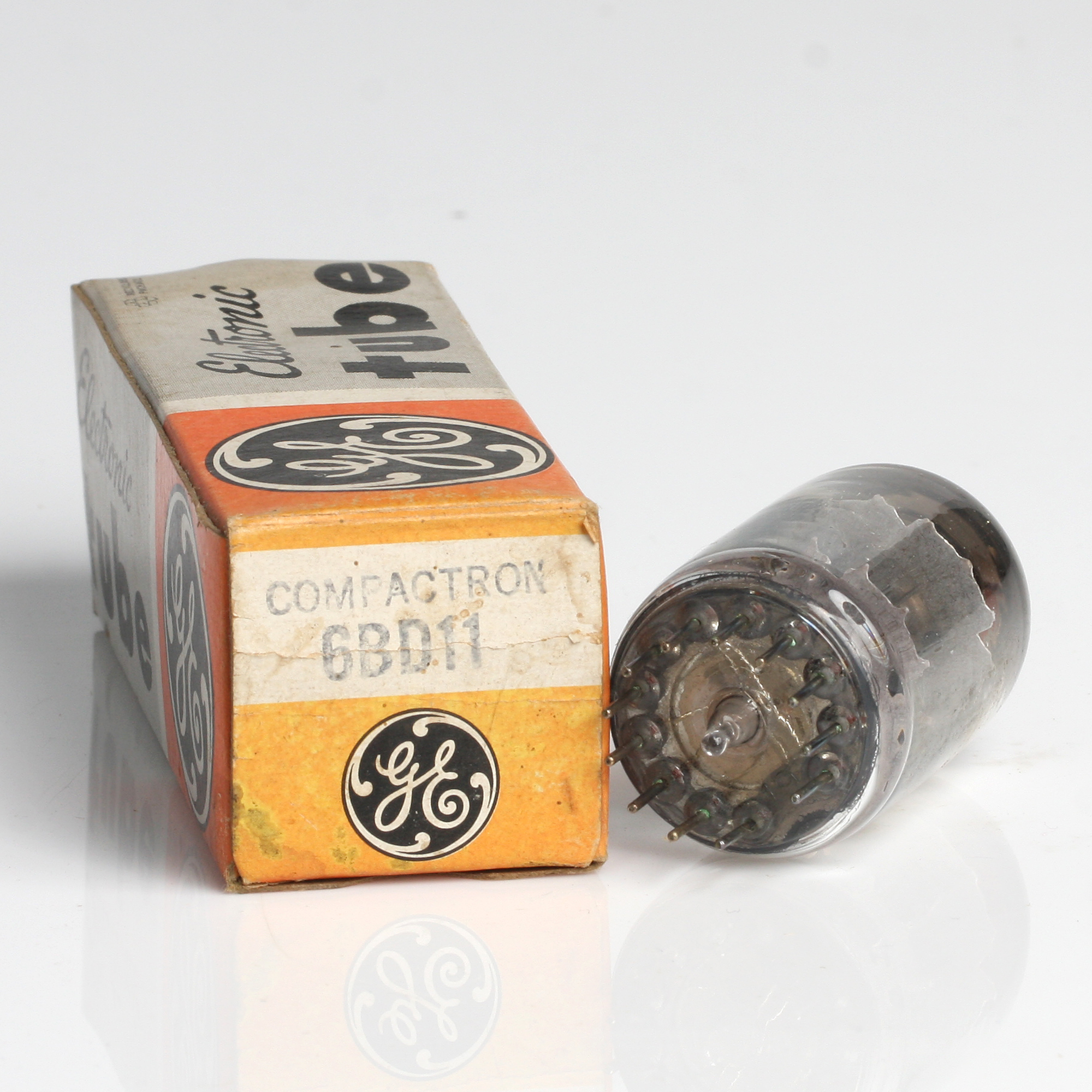

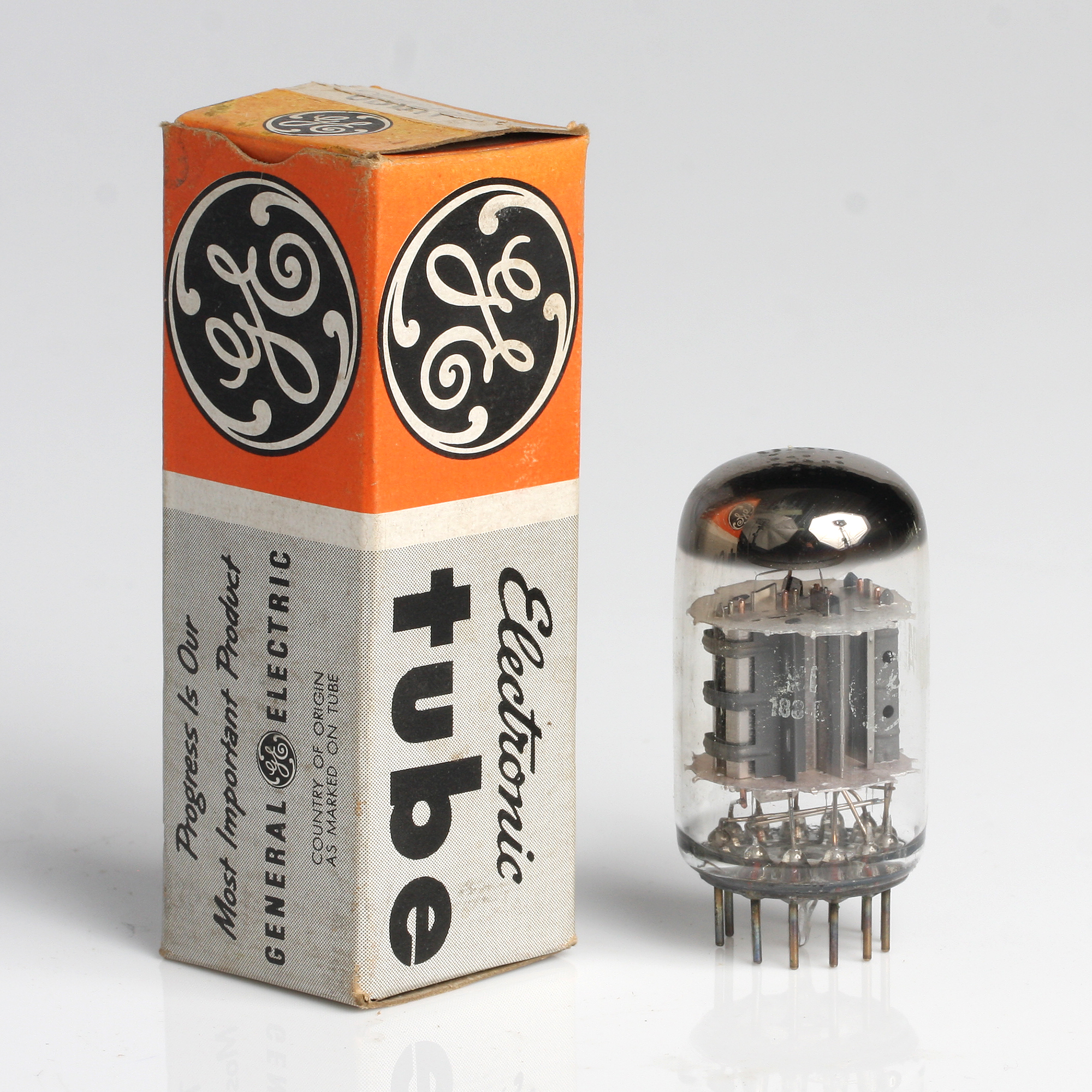

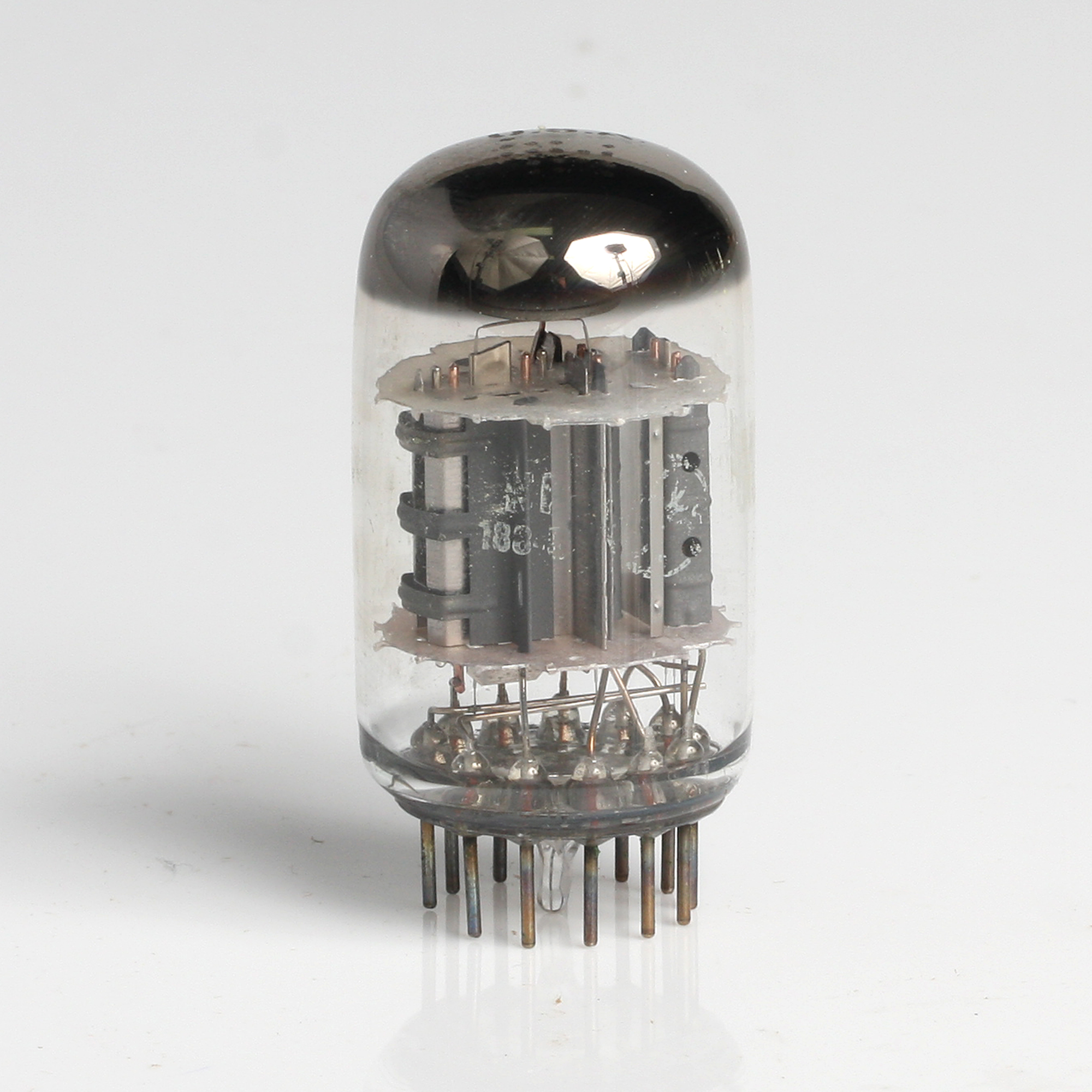

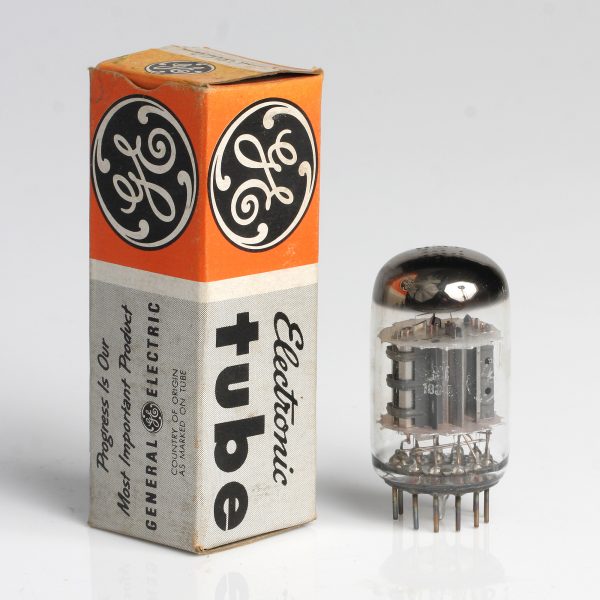

A 6BD1I é uma válvula compactron que contém uma tríodo de alto ganho, uma tríodo de ganho médio e uma pentodo de corte acentuado. A tríodo de alto ganho é destinada ao uso geral, a tríodo de ganho médio é utilizada para serviço de separador de sincronismo, e a pentodo é para serviço de amplificador de vídeo.
CARACTERÍSTICAS GERAIS
Seção Pentodo
- Cátodo: Revestido Unipotencial
- Grade Número 1 para Placa (Pgl a Pp): 0,13 pF
- Características e Classificações do Aquecedor:
- Tensão do Aquecedor, AC ou DC: 6,3 ± 0,6 Volts
- Corrente do Aquecedor: 1,05 Amperes
Capacitâncias Intereletrodas Diretas:
- Tríodo (Seção 1):
- Grade para Placa (1Tg para 1Tp): 1,9 pF
- Entrada (1Tg para 1Tk + 2Tk + Pk + Gg + h+ i): 3,0 pF
- Saída (1Tp para GTk + ak + Pk + Pg3 + h + i): 2,2 pF
- Tríodo (Seção 2):
- Grade para Placa (2Tg para 2Tp): 3,6 pF
- Entrada (2Tg para 2Tk + Pk + Pg3 + h + i): 3,3 pF
- Saída (2Tp para 2Tk + Pk + Pg3 + h + i): 3,8 pF
DIMENSÕES FÍSICAS
- Posição de Operação: Qualquer
- Envelope: Vidro I-9
- Base: El2-70, 12 pinos
- Desenho de Contorno: EIA 9-58
- Diâmetro Máximo: 1,188 polegadas
- Comprimento Total Máximo: 2,375 polegadas
- Altura Máxima Assentada: 2,000 polegadas
CONEXÕES DOS TERMINAIS – DIAGRAMA DE BASE
- Pino 1: Aquecedor
- Pino 2: Placa Pentodo
- Pino 3: Grade Tríodo (Seção 2)
- Pino 4: Placa Tríodo (Seção 2)
- Pino 5: Cátodo Tríodo (Seção 1)
- Pino 6: Grade Tríodo (Seção 1)
- Pino 7: Cátodo Tríodo (Seção 2) e Escudo Interno
- Pino 8: Placa Tríodo (Seção 1)
- Pino 9: Cátodo Pentodo, Grade Número 3 e Escudo Interno
- Pino 10: Grade Número 2 Pentodo (Tela)
- Pino 11: Grade Número 1 Pentodo
- Pino 12: Aquecedor
