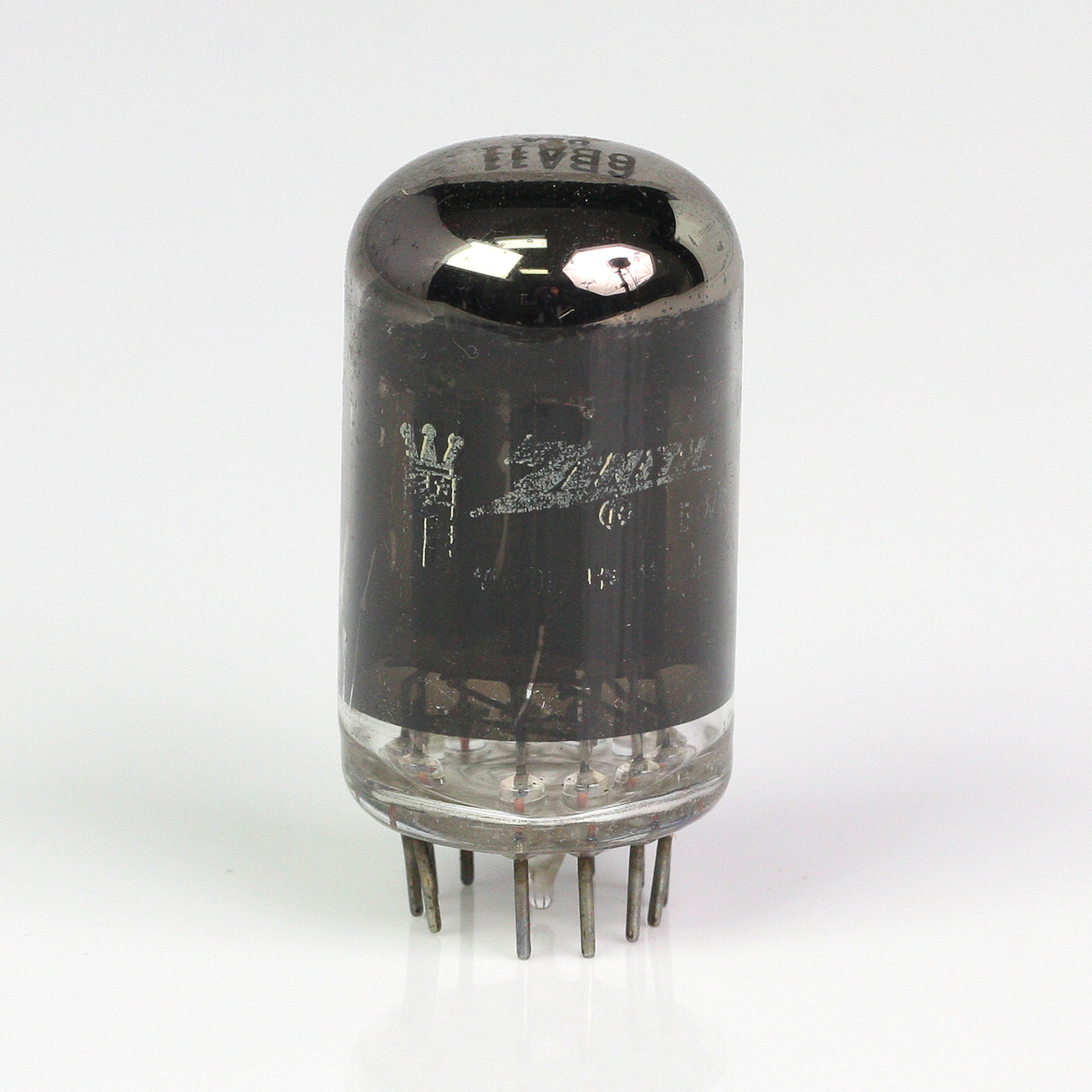

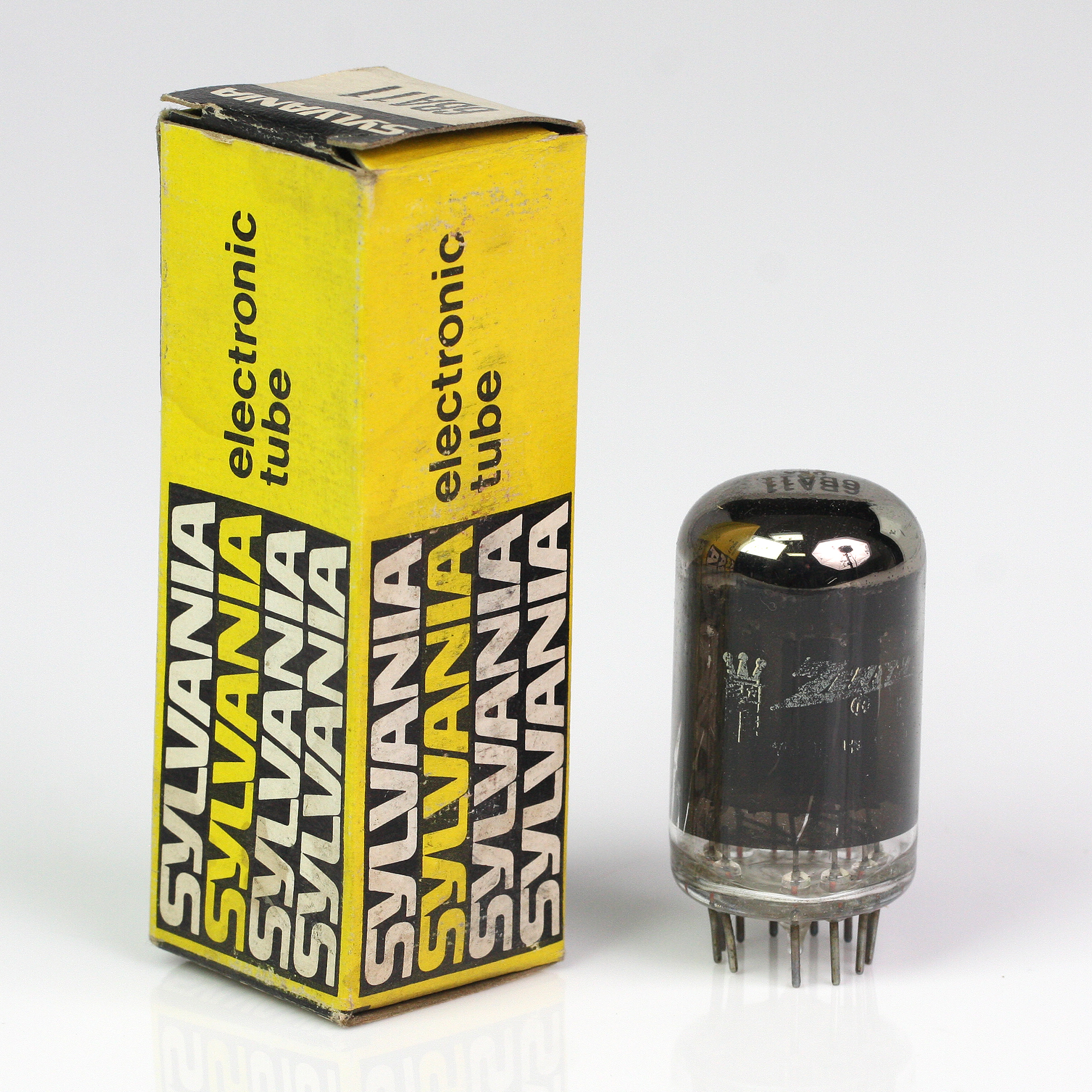

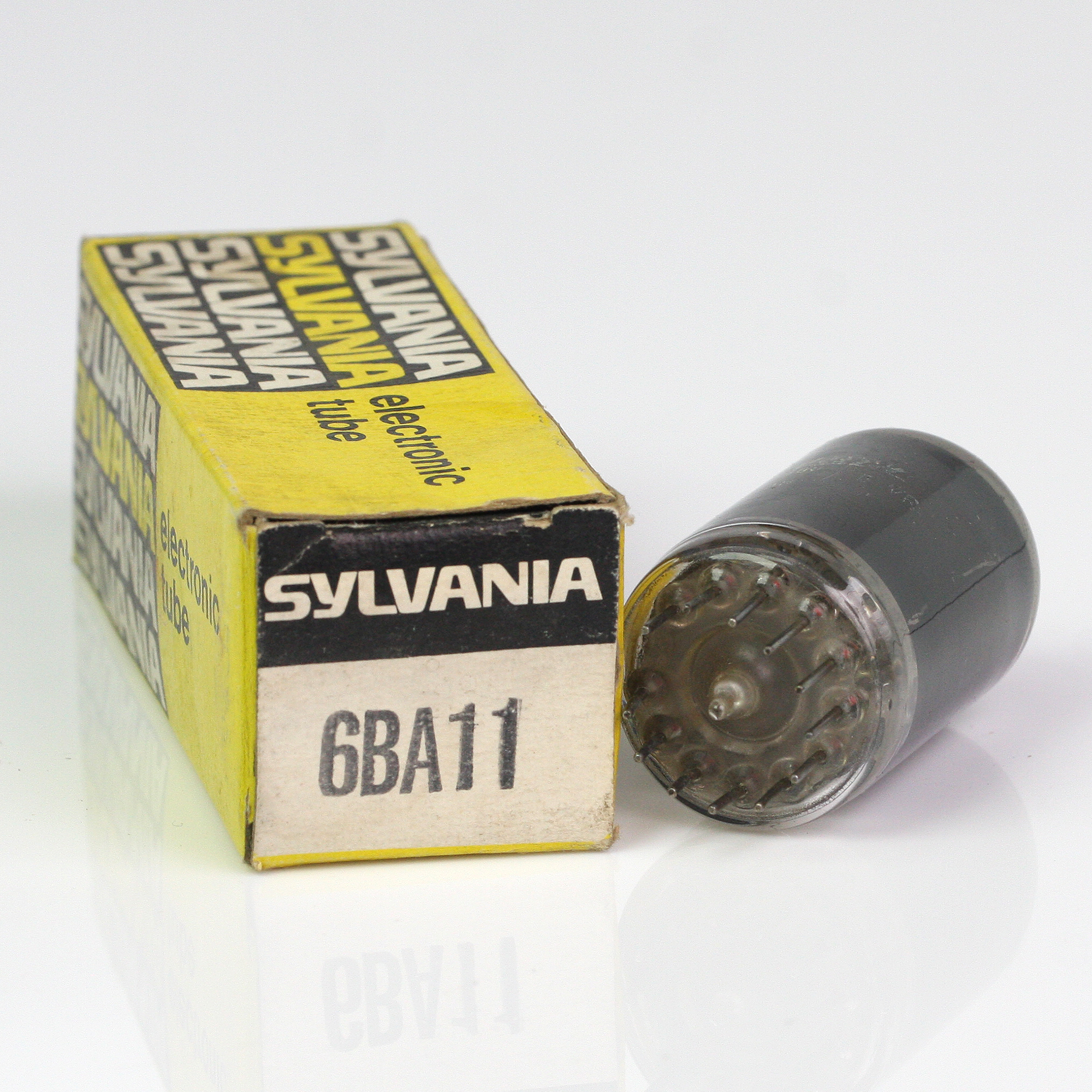

6BA11 – SYLVANIA: TUBO TRIODO-DUPLO E PENTODO
Descrição: O 6BA11 é uma Válvula eletrônico que combina dois triodos e um pentodo em uma única estrutura. EstA Válvulaé amplamente utilizado em aplicações de rádio e televisão, incluindo amplificação de áudio e vídeo, onde são necessárias múltiplas funções em um único envelope.
Especificações Técnicas:
Tensão do Aquecedor (ac/dc):
- Volts: 6.3
Corrente do Aquecedor:
- Amperes: 0.45
Capacitâncias Diretas entre os Eletrodos:
- Triodo Nº1:
- Grade para Placa: 1.5 pF
- Grade para Cátodo e Aquecedor: 2.0 pF
- Placa para Cátodo e Aquecedor: 0.8 pF
- Triodo Nº2:
- Grade para Placa: 1.7 pF
- Grade para Cátodo e Aquecedor: 2.1 pF
- Placa para Cátodo e Aquecedor: 0.9 pF
- Pentodo:
- Grade Nº1 para Placa: 0.9 pF
- Grade Nº1 para Cátodo, Aquecedor, Grade Nº2, e Grade Nº3: 6 pF
- Placa para Cátodo, Aquecedor, Grade Nº2, e Grade Nº3: 9 pF
Classe A, Amplificador:
Valores Máximos (Design-Maximum Values):
- Tensão da Placa (Triodo): 300 volts
- Dissipação da Placa (Triodo): 1.5 watts
- Tensão da Placa (Pentodo): 330 volts
- Tensão da Grade Nº2 (Pentodo): 330 volts
- Dissipação da Placa (Pentodo): 3.5 watts
Características (Cada Unidade):
Triodo:
- Tensão de Alimentação da Placa: 250 volts
- Resistência de Carga: 100k ohms
- Amplificação: 20
- Transcondutância: 2200 umhos
- Corrente da Placa: 10 mA
Pentodo:
- Tensão de Alimentação da Placa: 250 volts
- Resistência de Carga: 47k ohms
- Amplificação: 40
- Transcondutância: 5000 umhos
- Corrente da Placa: 12 mA
- Corrente da Grade Nº2: 4 mA
