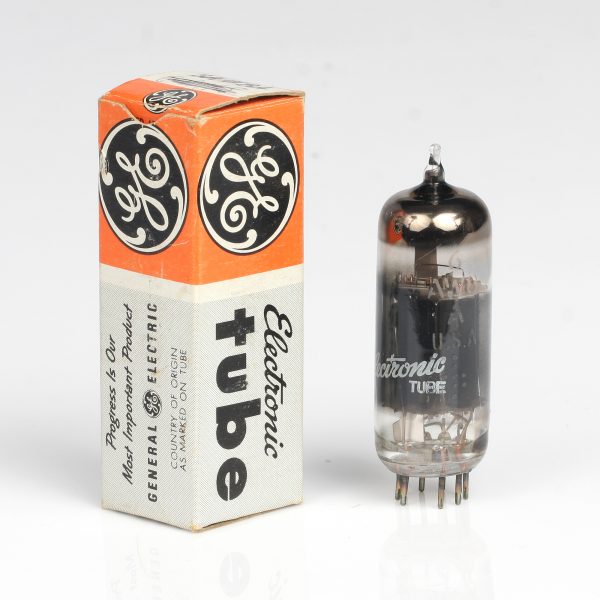

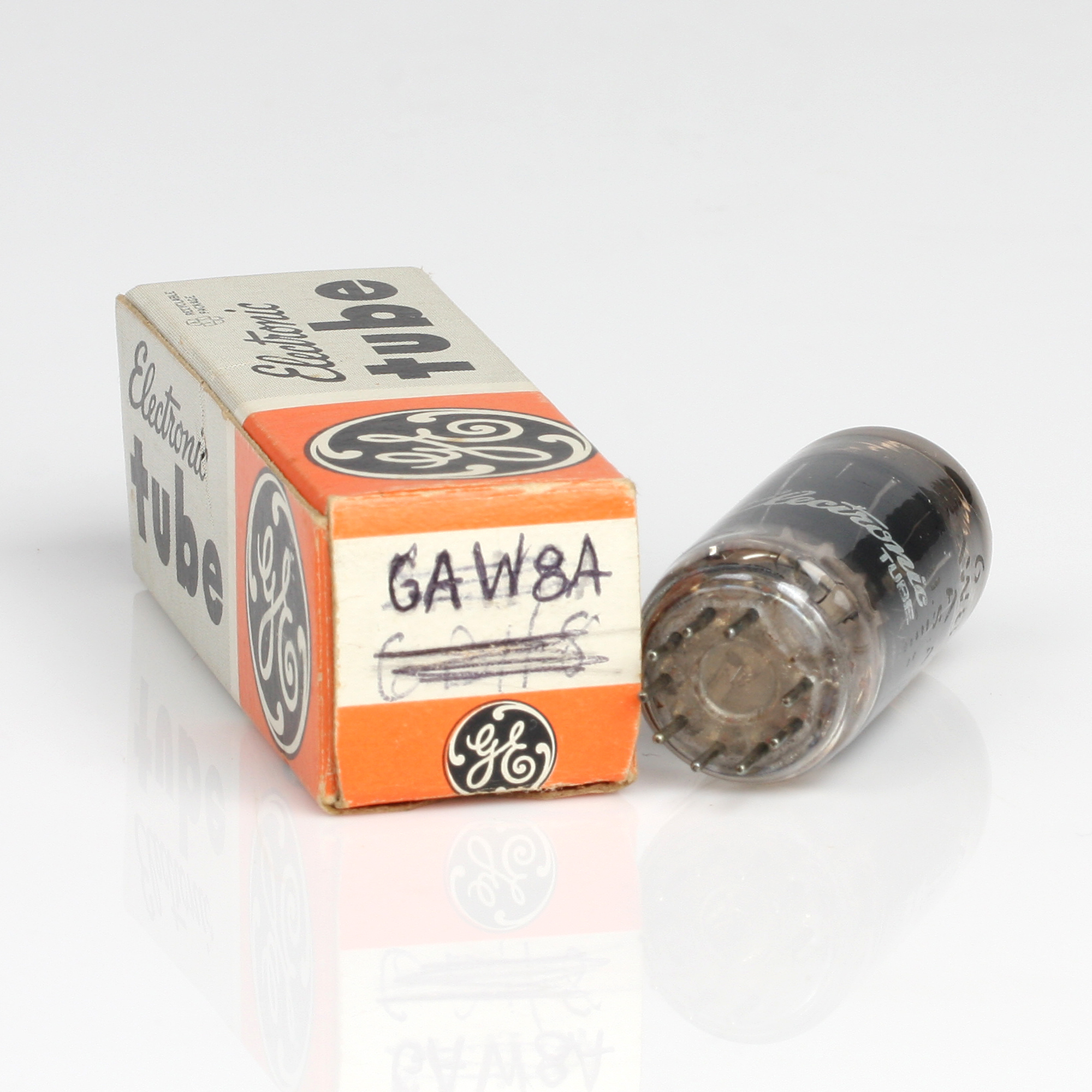

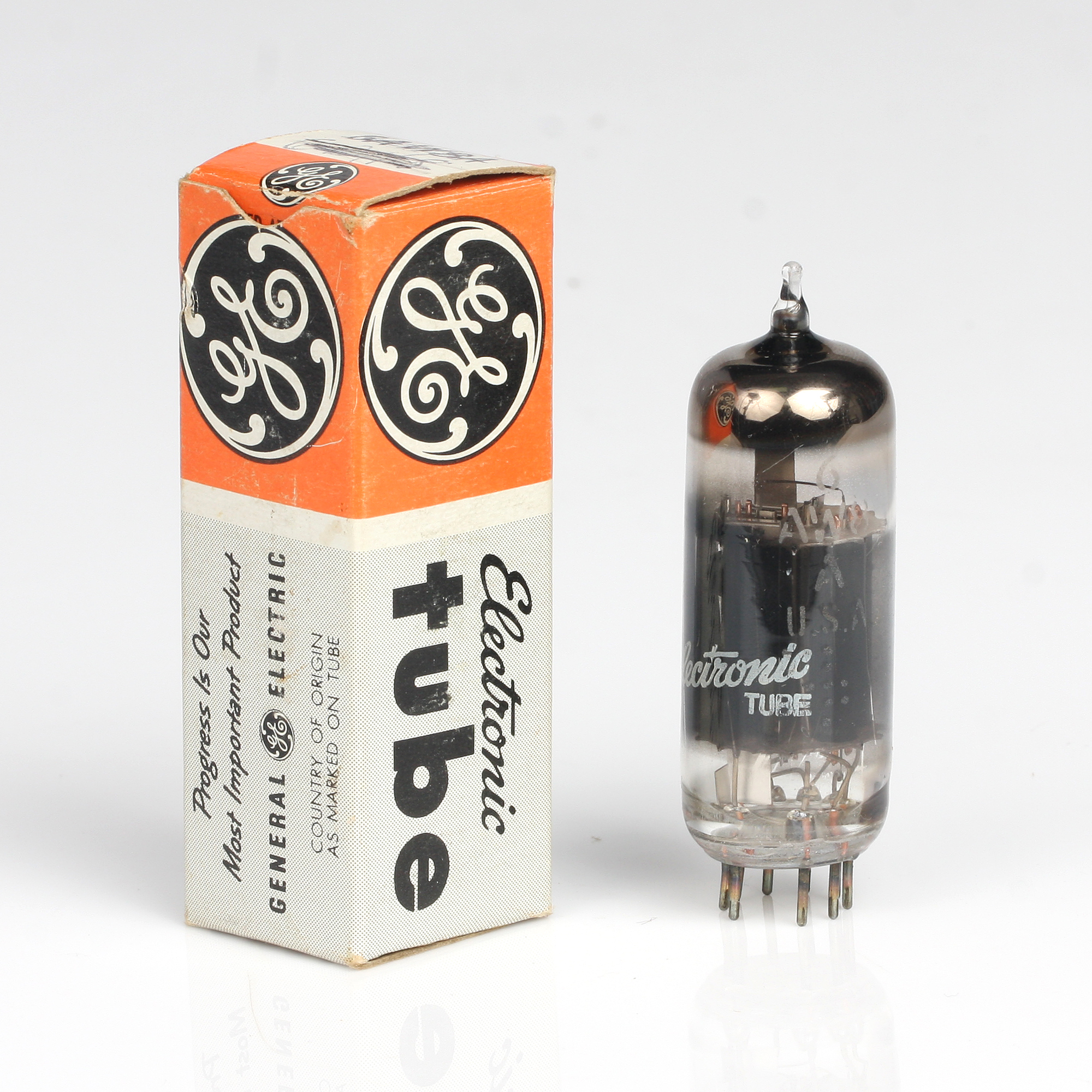

O 6AW8A uma válvula eletrônico fabricado pela General Electric, que combina um triodo e um pentodo em um único envelope. Este tipo de válvula é amplamente utilizado em receptores de televisão e amplificadores de áudio.
Especificações Técnicas do 6AW8A
- Tipo: Triodo-Pentodo
- Aquecimento: Indireto
- Voltagem de aquecimento (Vh): 6.3V
- Corrente de aquecimento (Ah): 0.6A
Triodo
- Tensão de placa (Va): 250V
- Corrente de placa (Ia): 9mA
- Fator de amplificação (μ): 39
- Transcondutância (gm): 5000 µmhos
- Resistência interna (Ra): 7800 ohms
Pentodo
- Tensão de placa (Va): 250V
- Tensão da tela (Vs): 150V
- Corrente de placa (Ia): 10mA
- Corrente da tela (Is): 3.6mA
- Transcondutância (gm): 11000 µmhos
- Resistência interna (Ra): 0.3M ohms
Características Gerais
- Construção: Válvula termiônica com aquecimento indireto, contendo um triodo e um pentodo no mesmo envelope.

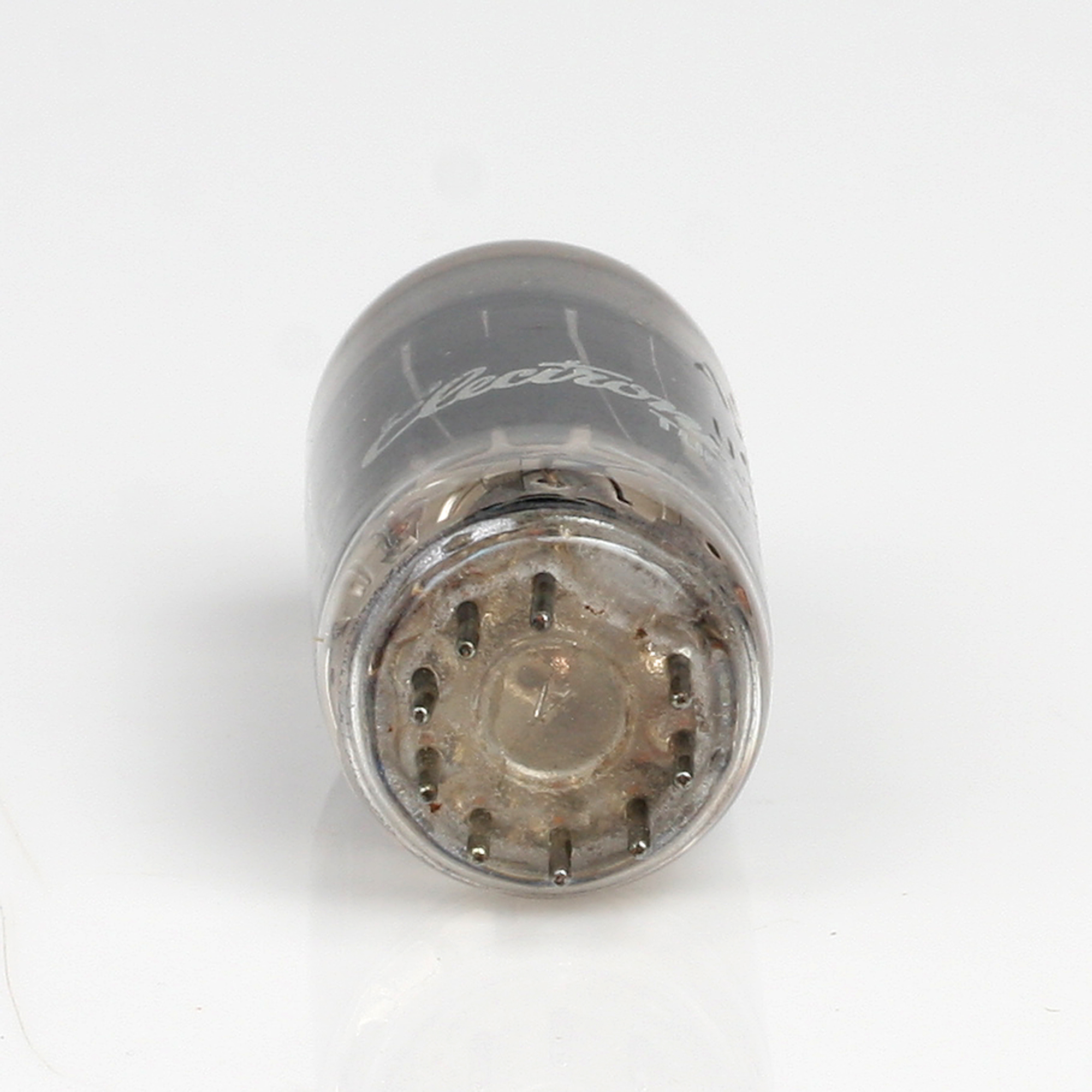

- Base: Noval (9 pinos)
- Aplicações Típicas: Utilizado em amplificação de RF e IF em televisores, bem como em osciladores e circuitos de áudio.
- Equivalentes: Pode ter equivalentes em outras designações e marcas, como ECF82 (designação europeia).
Pinagem do 6AW8A
- Pino 1: Placa do Triodo
- Pino 2: Grelha do Triodo
- Pino 3: Cátodo e supressor do Pentodo
- Pino 4: Placa do Pentodo
- Pino 5: Filamento
- Pino 6: Filamento
- Pino 7: Grelha de controle do Pentodo
- Pino 8: Grelha de tela do Pentodo
- Pino 9: Cátodo do Triodo
Considerações e Cuidados
- Manuseio Seguro: Devido às altas tensões envolvidas, é essencial manusear o 6AW8A com cuidado. Certifique-se de que o equipamento esteja desligado e descarregado antes de realizar qualquer substituição ou manutenção.
- Substituição: Ao substituir um 6AW8A, verifique a compatibilidade com o circuito e as especificações exigidas pelo fabricante do equipamento para garantir o funcionamento correto e seguro.
Notas Adicionais
- Durabilidade: A vida útil do 6AW8A pode variar dependendo das condições de operação e do ambiente. Manter o equipamento em bom estado de funcionamento e operar dentro das especificações recomendadas pode ajudar a prolongar a vida útil da válvula.
- Aplicações Modernas: Embora menos comum em equipamentos modernos, o 6AW8A ainda pode ser encontrado em sistemas de restauração ou em equipamentos antigos em operação.
