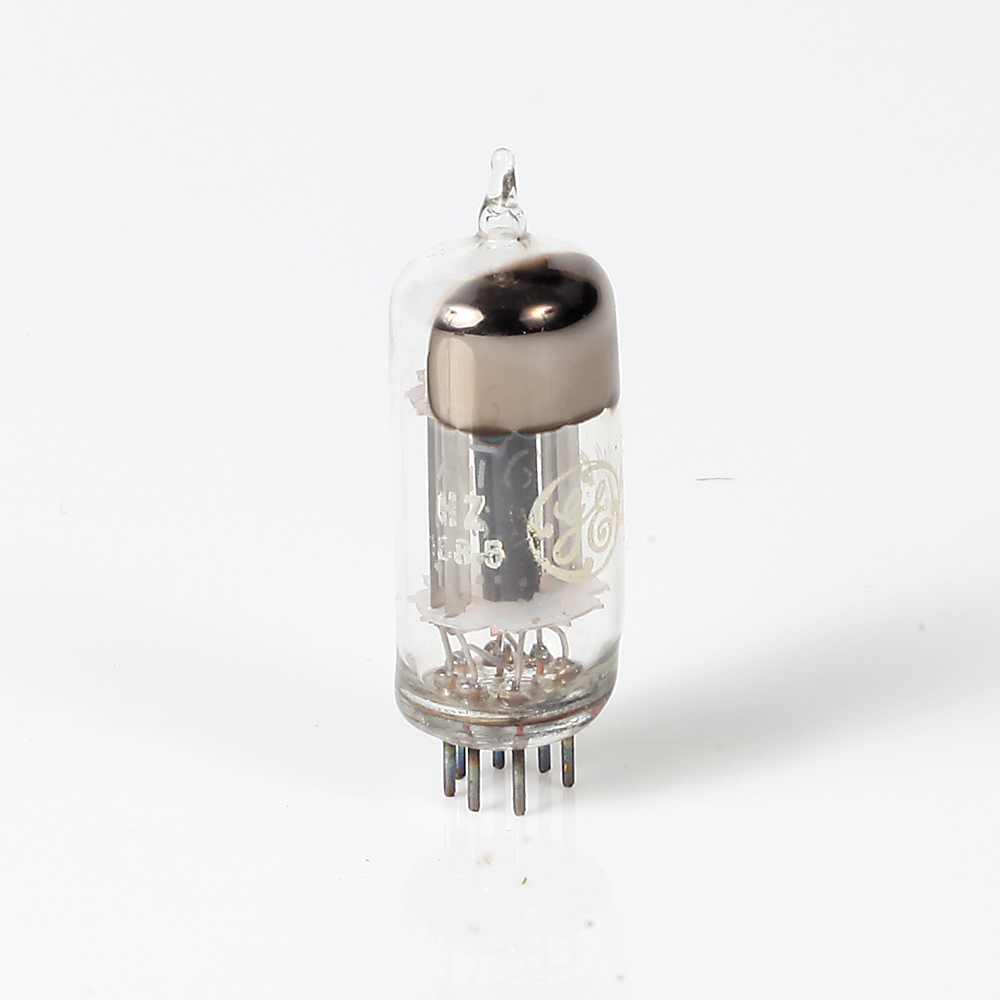

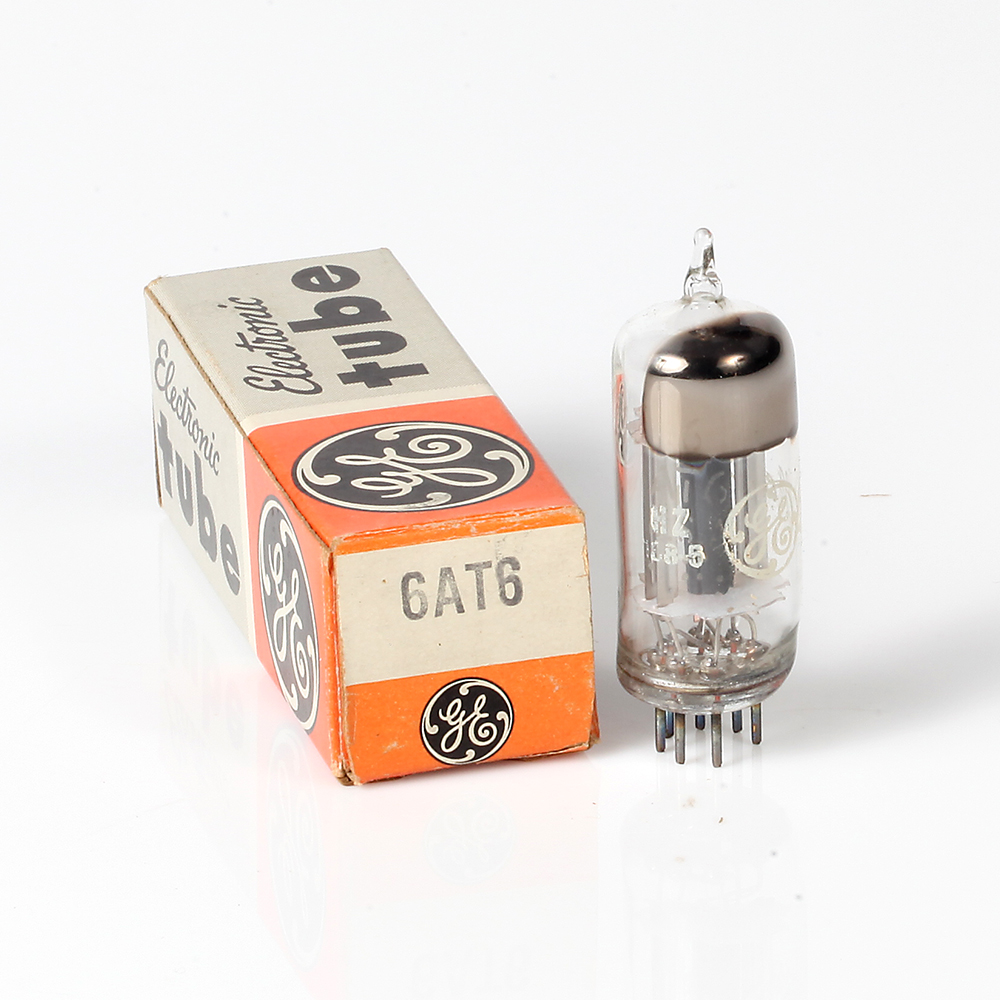

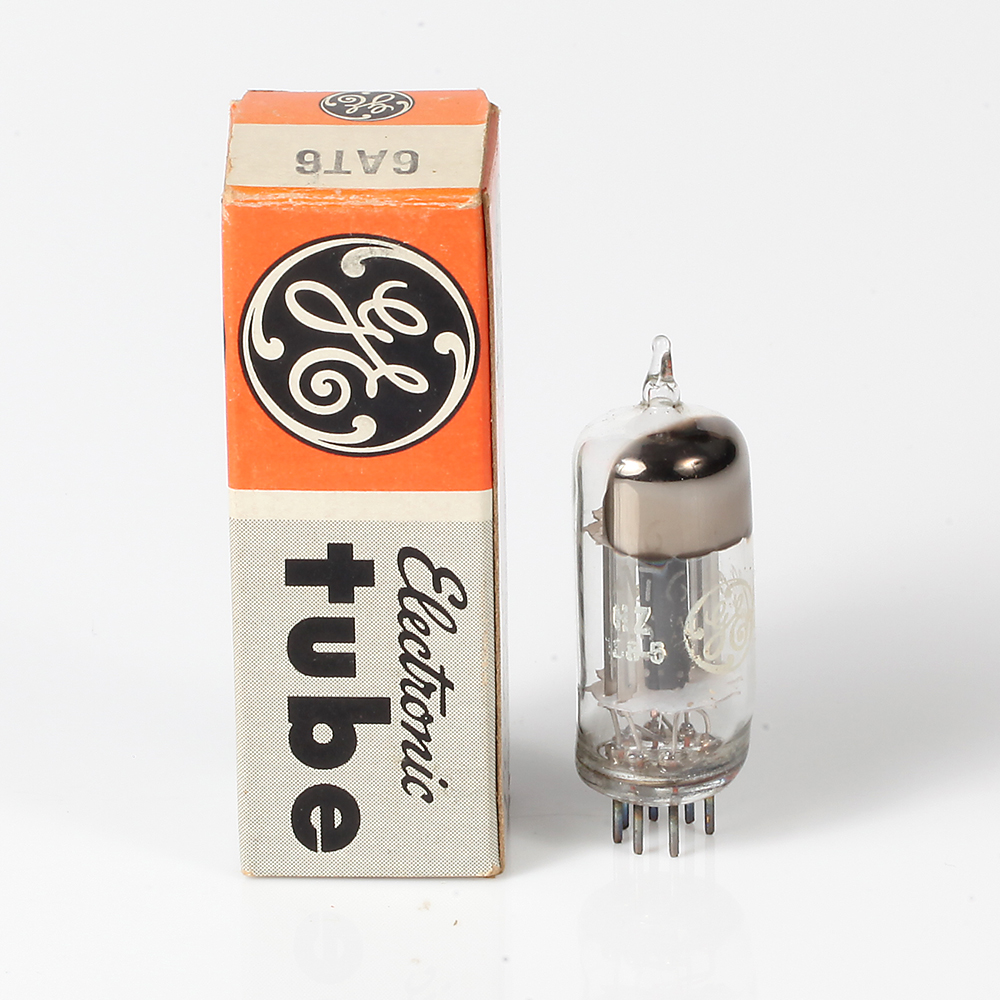

A válvula 6AT6 é um componente eletrônico do tipo válvula termiônica ou tubo de vácuo, fabricado pela General Electric. Esta válvula foi amplamente utilizada em equipamentos de rádio e áudio durante meados do século XX. Aqui está uma descrição detalhada e informações técnicas sobre a 6AT6:
Descrição
A 6AT6 é uma válvula duplo díodo-tríodo de baixo ruído. Ela é geralmente utilizada em aplicações de áudio e rádio, funcionando como detector, amplificador de baixa frequência e, ocasionalmente, como limitador em receptores de rádio AM e FM.
Características Técnicas
- Fabricante: General Electric (GE)
- Tipo: Válvula termiônica (tubo de vácuo)
- Função: Duplo díodo-tríodo
- Base: B7G (miniatura de 7 pinos)
- Aquecimento:
- Tensão de filamento: 6.3V
- Corrente de filamento: 0.3A
- Tríodo:
- Tensão de anodo: Máx. 250V
- Corrente de anodo: 1.2mA
- Fator de amplificação: 70
- Resistência interna: 58kΩ
- Díodo:
- Tensão inversa máxima: 250V
- Corrente de pico: 10mA
Aplicações Típicas
- Detectores: Utilizada em circuitos de detecção de sinal de rádio, onde converte sinais de rádio em sinais de áudio.
- Amplificação de Áudio: Atua como amplificadora de sinal de áudio de baixa frequência em rádios e outros equipamentos de áudio.
- Limitadores: Em receptores FM, pode ser usada para limitar a amplitude do sinal recebido, prevenindo distorções.
Pinagem (B7G)
- Anodo (placa) do tríodo
- Grelha de controle (grelha 1) do tríodo
- Catodo do tríodo e díodo
- Filamento
- Filamento
- Anodo (placa) do díodo 2
- Anodo (placa) do díodo 1
Vantagens
- Baixo Ruído: Proporciona uma boa qualidade de áudio com mínimo ruído.
- Versatilidade: Pode ser usada em diversas funções dentro de circuitos de rádio e áudio.
Considerações de Uso
- Circuitos de Aquecimento: Deverá ser utilizado um circuito de aquecimento adequado para fornecer a tensão e corrente corretas ao filamento.
- Manuseio: Como qualquer válvula termiônica, deve ser manuseada com cuidado para evitar danos ao vidro e aos pinos.
A 6AT6 da General Electric é uma válvula versátil e confiável que desempenhou um papel importante na era dos rádios e equipamentos de áudio analógicos.
