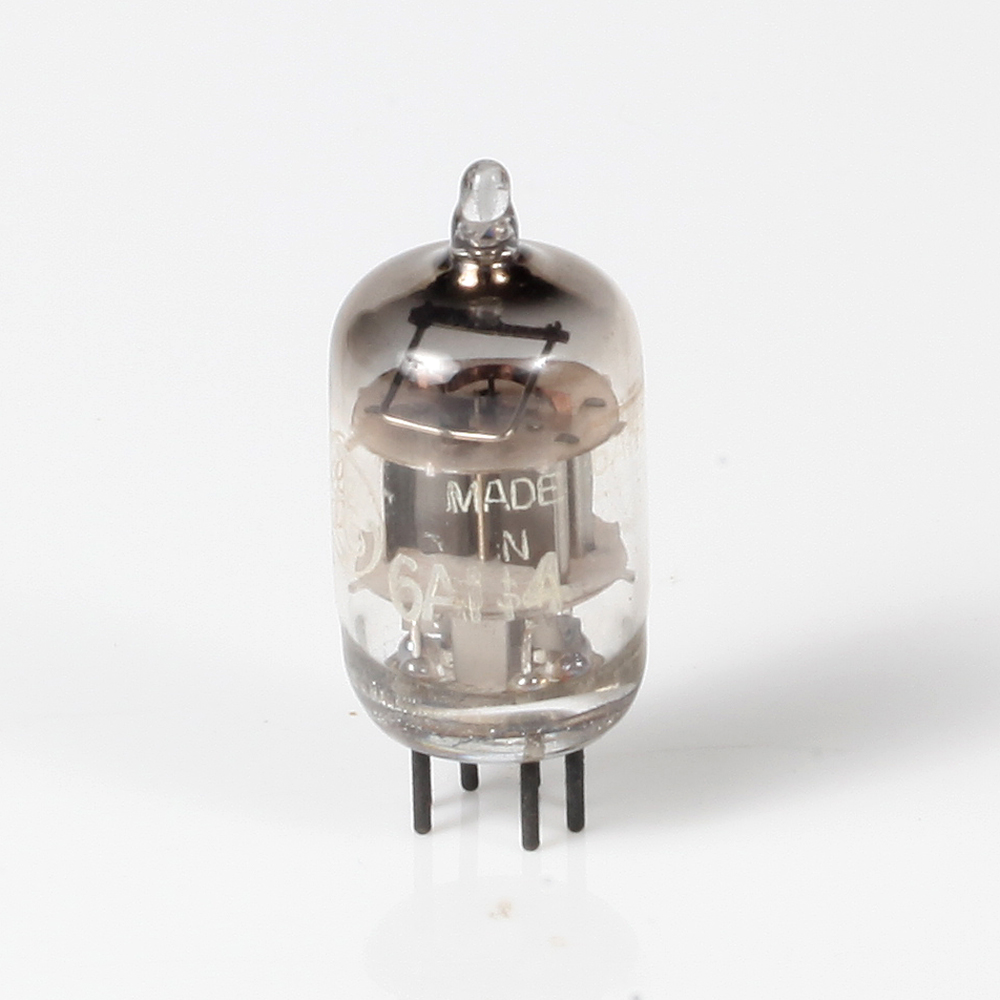

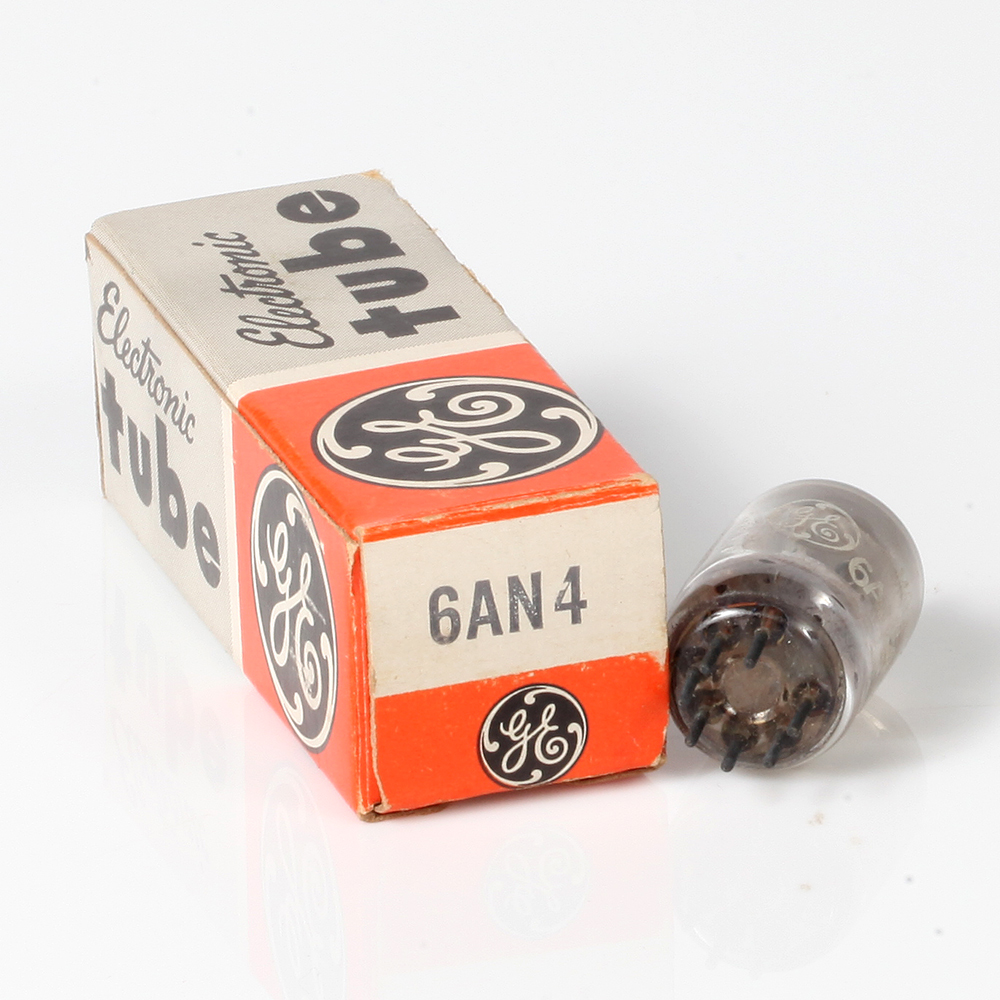

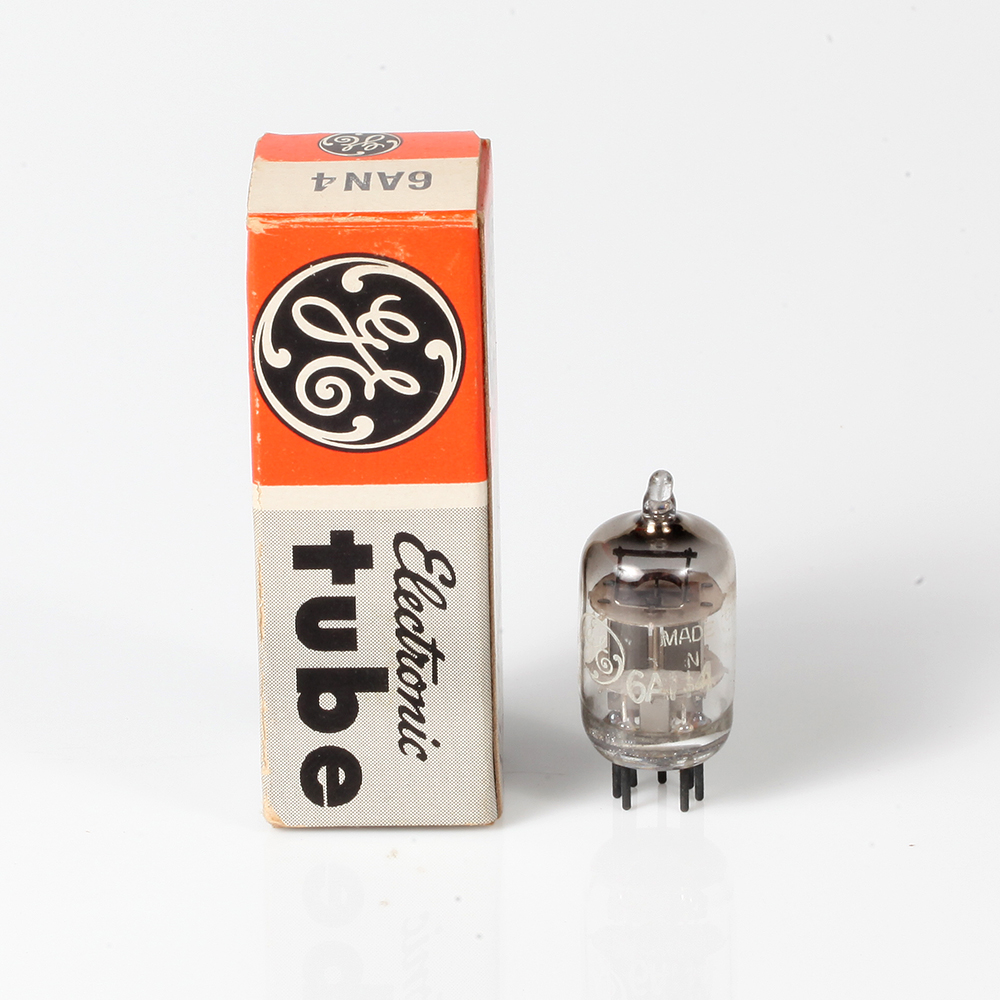

A válvula 6AN4 da General Electric é uma válvula de amplificação de alta frequência, utilizada em diversas aplicações eletrônicas, incluindo transmissões de rádio e sistemas de áudio de alta fidelidade. Este manual oferece informações detalhadas sobre a instalação, operação e manutenção da válvula 6AN4.
Especificações Técnicas
- Tipo de Válvula: Válvula de triodo de alta frequência
- Tensão de Aquecimento: 6.3V
- Corrente de Aquecimento: 0.15A
- Tensão de Placa: Máximo de 250V
- Corrente de Placa: Máximo de 15mA
- Tensão de Grade de Controle: -1.5V a -2V
- Fator de Amplificação: Aproximadamente 70
Instalação
- Montagem: A válvula deve ser inserida cuidadosamente no soquete correspondente. Certifique-se de que a válvula esteja firmemente encaixada e de que todas as conexões elétricas estejam seguras.
- Posicionamento: A válvula deve ser posicionada de forma que haja ventilação adequada para dissipação de calor. Evite montar a válvula próxima a fontes de calor ou em locais sem circulação de ar.
Operação
- Aquecimento: Permita um período de aquecimento de cerca de 30 segundos para que a válvula atinja a temperatura operacional ideal.
- Teste de Função: Verifique se a válvula está operando corretamente monitorando a saída do dispositivo. Qualquer variação inesperada pode indicar um problema na válvula ou em outros componentes do circuito.
Manutenção
- Inspeção Regular: Realize inspeções visuais regulares para verificar se há sinais de desgaste ou danos na válvula.
- Substituição: Se a válvula apresentar sinais de falha, como perda de amplificação ou ruído excessivo, deve ser substituída por uma nova válvula 6AN4.
Diagramas e Esquemas
- Circuito Típico de Aplicação: Inclui diagramas de circuitos típicos onde a válvula 6AN4 é utilizada.
- Curvas Características: Gráficos mostrando as características operacionais da válvula, como curvas de tensão-corrente e amplificação.
Segurança
- Manuseio: Evite tocar na válvula diretamente com as mãos. Utilize luvas ou um pano limpo para evitar transferir óleos e sujeiras para a superfície da válvula.
- Desligamento: Sempre desligue o equipamento e descarregue os capacitores antes de substituir ou manusear a válvula para evitar choques elétricos.
