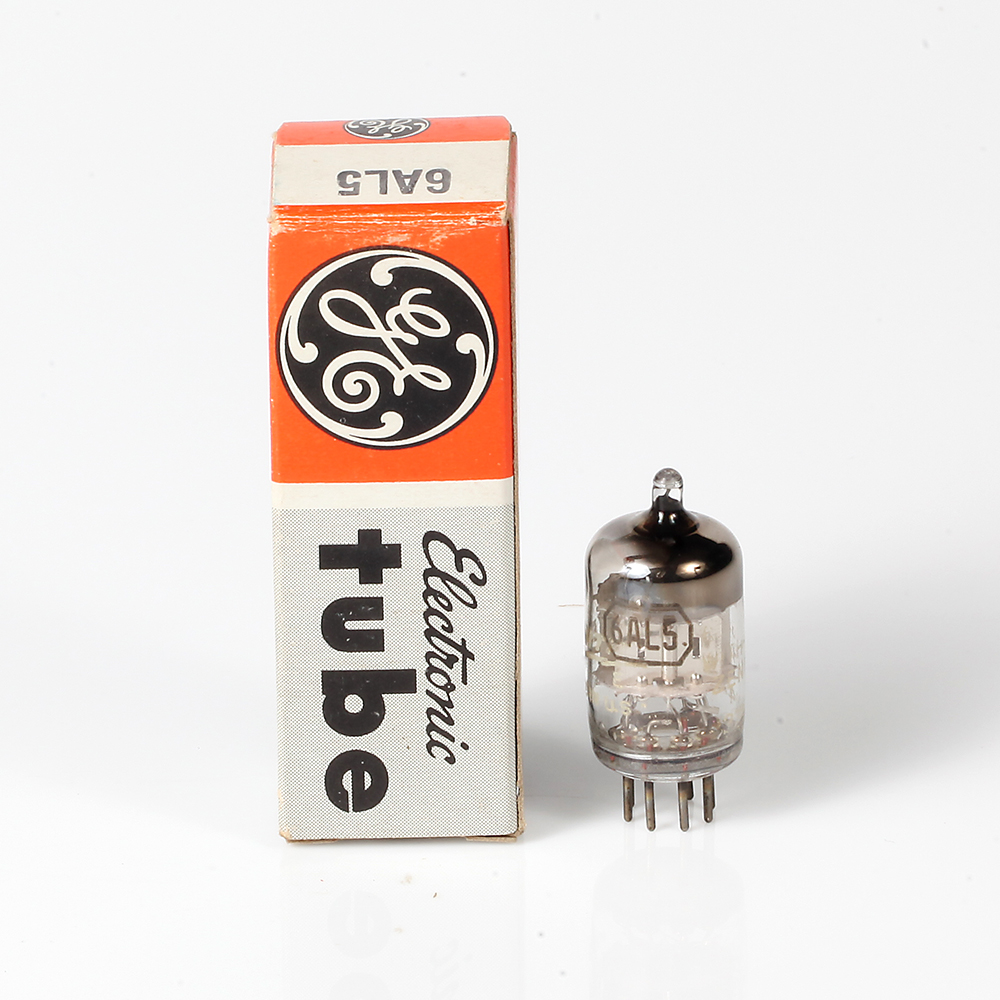

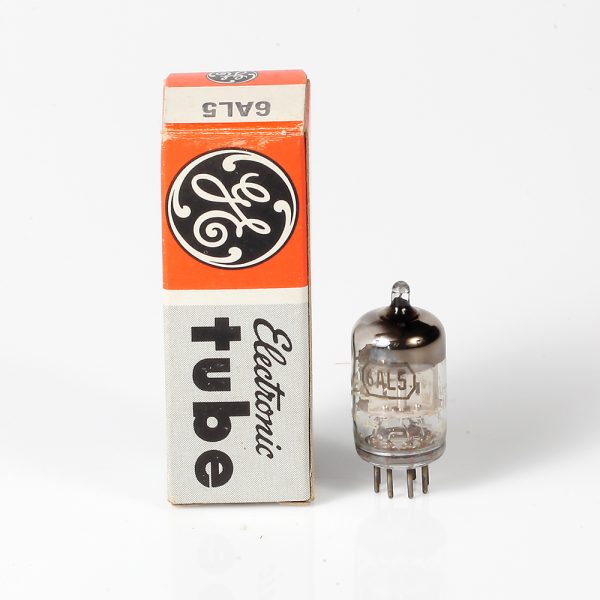

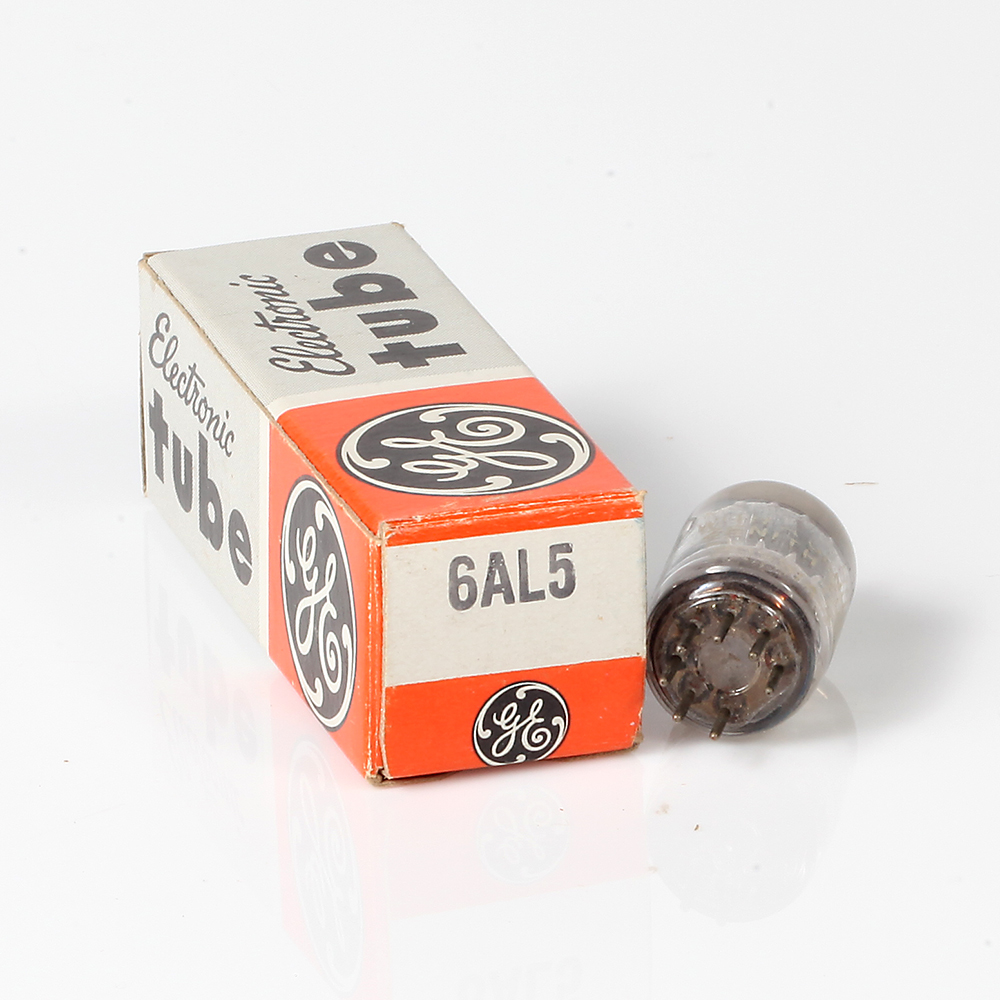

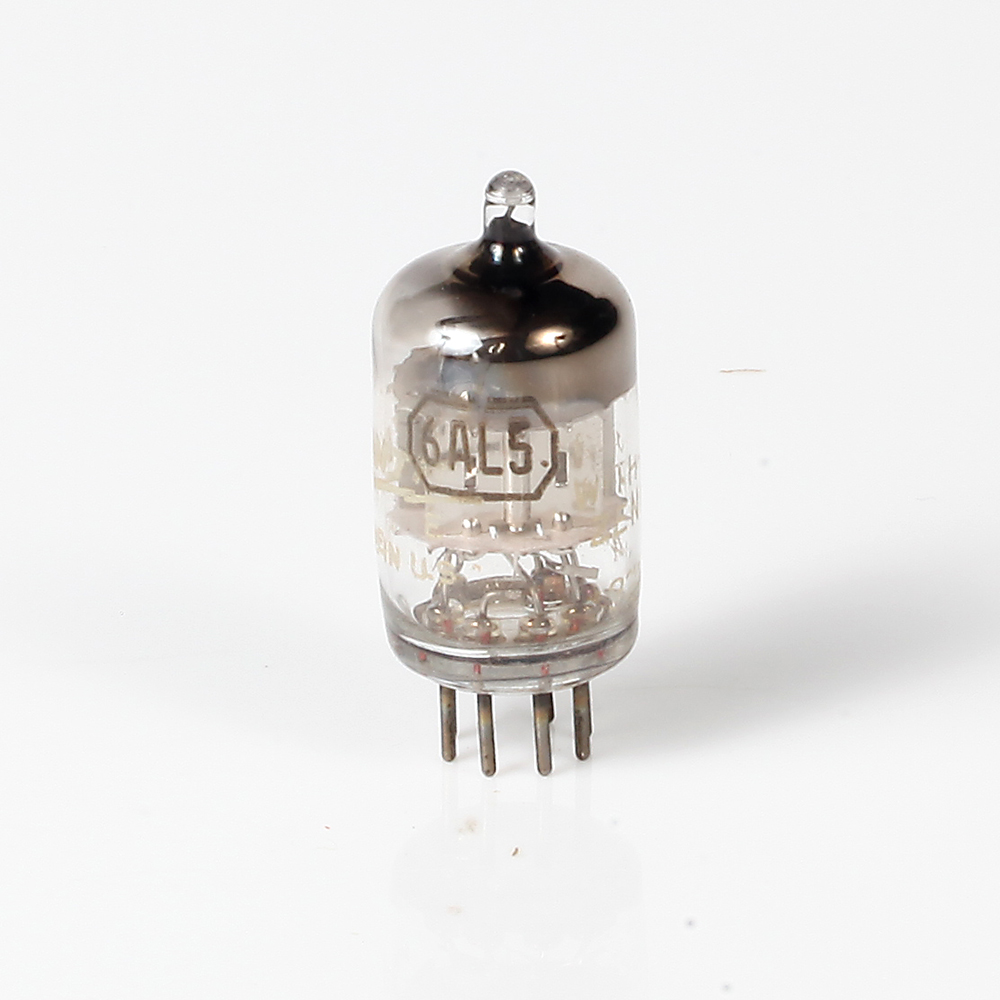

Válvula 6AL5 – GENERAL ELECTRIC

A válvula 6AL5 é um tubo de vácuo fabricado pela General Electric (GE), amplamente utilizado em equipamentos de rádio e televisão. A seguir, estão as informações detalhadas sobre a válvula 6AL5:

Descrição

A 6AL5 é uma válvula duplo díodo, projetada para detecção e demodulação de sinais de rádio e televisão. É conhecida por sua eficiência e confiabilidade em aplicações de detecção de áudio e vídeo.

Características Técnicas

• Fabricante: General Electric (GE)
• Tipo: Válvula termiônica (tubo de vácuo)
• Função: Duplo díodo
• Base: B7G (miniatura de 7 pinos)
• Aquecimento:
  • Tensão de filamento: 6.3V
  • Corrente de filamento: 0.3A

Especificações do Díodo

• Tensão de inversão máxima: 330V
• Corrente de pico: 250mA
• Resistência interna: 1000Ω
• Capacitância de anodo: 1.8pF (típico)

Aplicações Típicas

• Detecção de Áudio: Utilizada em circuitos de detecção de áudio em rádios, onde converte sinais de rádio AM em sinais de áudio.
• Demodulação de Vídeo: Empregada em televisores para demodular sinais de vídeo.
• Detecção de FM: Utilizada em receptores de FM para detecção de frequência.
• Circuitos de Limitadores: Usada como limitador de sinal em equipamentos de rádio e TV para evitar sobrecarga do sinal.

Pinagem (B7G)

1. Catodo do díodo 1
2. Anodo do díodo 1
3. Filamento
4. Filamento
5. Anodo do díodo 2
6. Catodo do díodo 2
7. Conexão interna (sem conexão externa usualmente)

Vantagens

• Baixo Ruído: Ideal para aplicações que requerem detecção de sinal com mínima interferência e distorção.
• Alta Eficiência: Eficiente em detecção e demodulação, garantindo uma boa performance em receptores de rádio e televisão.
• Compacta: O design miniatura de 7 pinos economiza espaço, permitindo sua utilização em dispositivos compactos.

Considerações de Uso

• Circuitos de Aquecimento: É crucial garantir que o circuito de aquecimento forneça a tensão e corrente corretas para o filamento.
• Manuseio: Como todas as válvulas termiônicas, deve ser manuseada com cuidado para evitar danos ao vidro e aos pinos de conexão.
• Montagem: Deve ser montada de acordo com as especificações do fabricante para garantir a máxima eficiência e durabilidade.

A 6AL5 da General Electric é uma válvula confiável e eficiente, apropriada para uma variedade de aplicações em rádio e televisão, sendo um componente valioso para equipamentos eletrônicos que requerem detecção e demodulação precisas e de alta qualidade.
