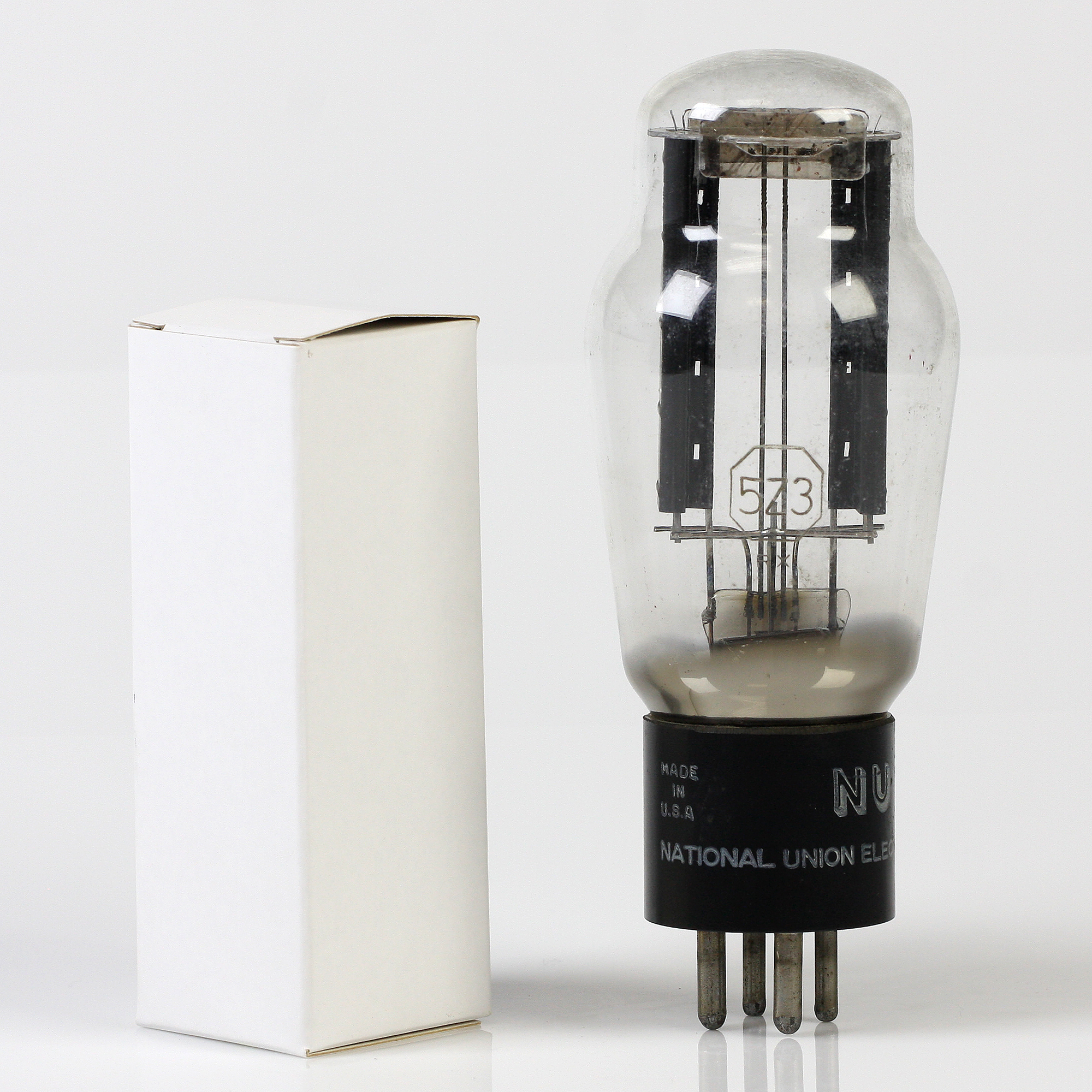

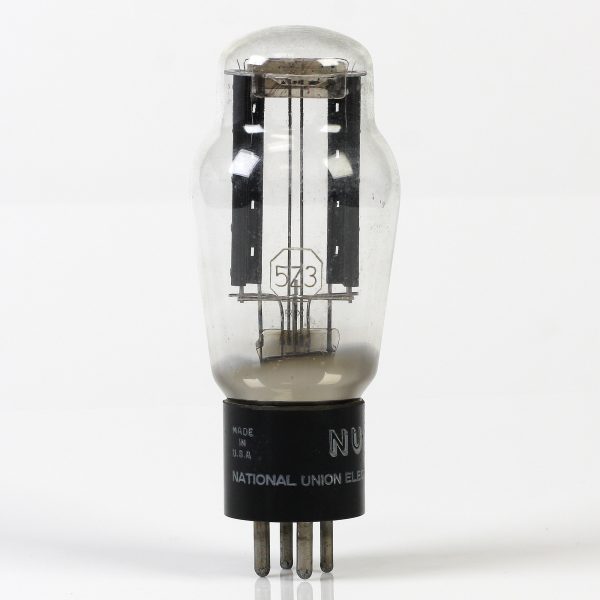

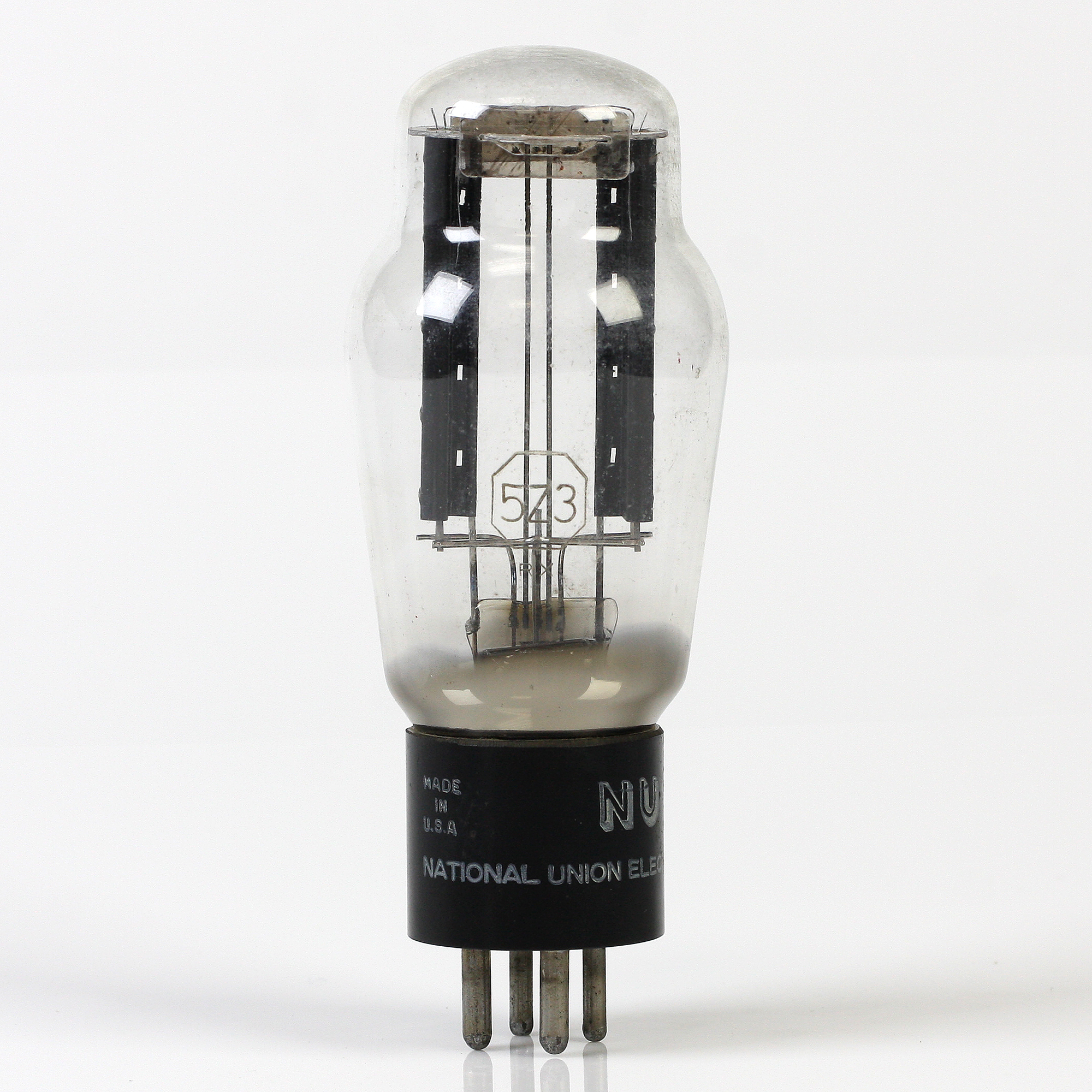

RCA-5Z3
Retificador de Onda Completa
O 5Z3 é um retificador de alto vácuo do tipo onda completa, destinado a fornecer energia retificada para equipamentos de rádio com grandes requisitos de corrente contínua.
CARACTERÍSTICAS
- Tensão do Filamento (AC): 5,0 Volts
- Corrente do Filamento: 3,0 Amperes
- Tensão da Placa AC por Placa (RMS): 350 máx. Volts
- Tensão Inversa de Pico: 1400 máx. Volts
- Corrente de Saída DC: 250 máx. miliamperes
- Bulbo: ST-16

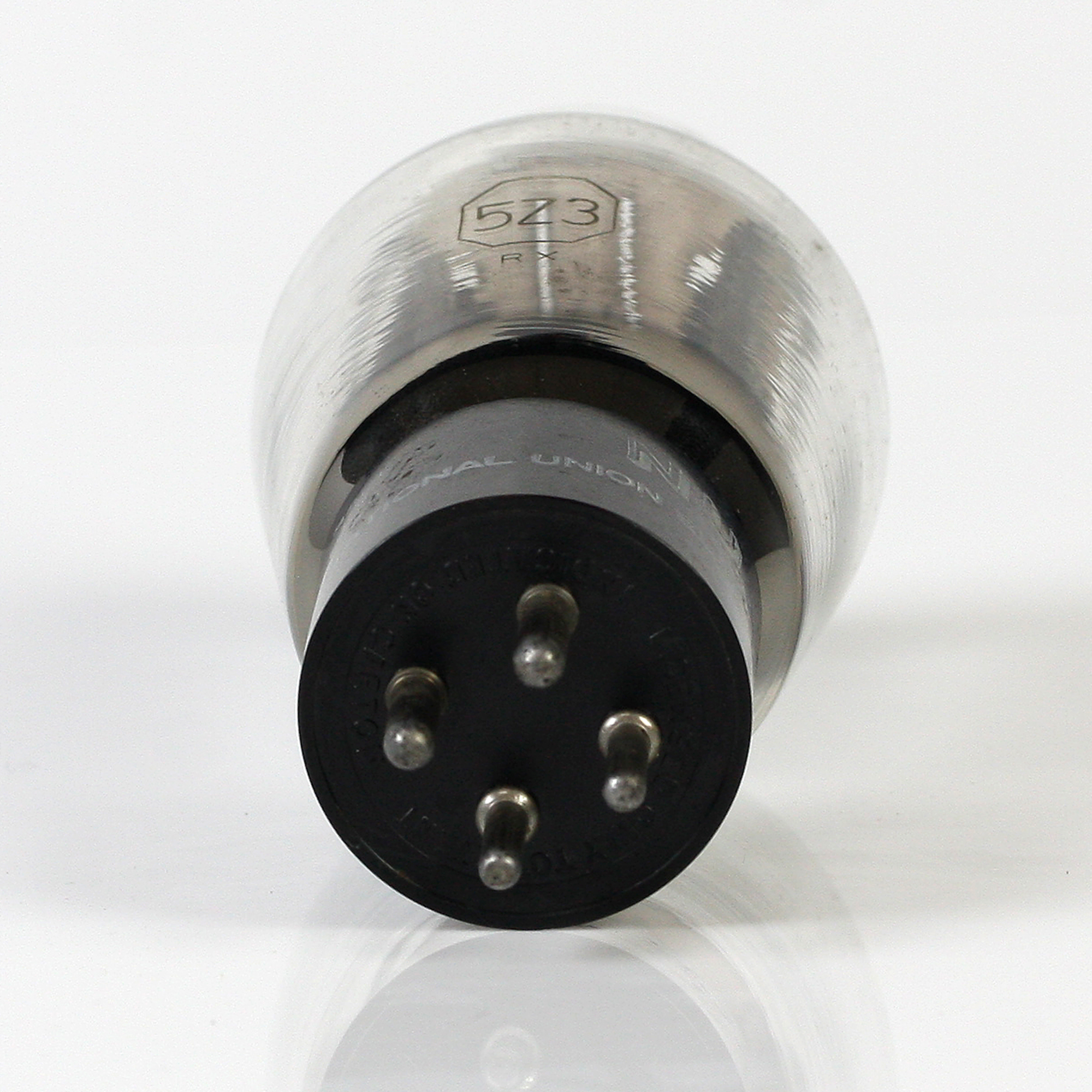

- Base: Média de 4 pinos
INSTALAÇÃO
Os pinos da base do 5Z3 se encaixam no soquete padrão de quatro contatos, que deve ser montado preferencialmente para segurar o tubo na posição vertical com a base para baixo. Se for necessário colocar o tubo na posição horizontal, o soquete deve ser montado com as aberturas dos pinos do filamento na parte superior ou inferior, de modo que o plano de cada filamento seja vertical. Somente um soquete que faça um contato muito bom com o filamento e seja capaz de transportar três amperes continuamente deve ser usado com o 5Z3. Deve-se prever uma ventilação adequada para evitar o superaquecimento.
O filamento revestido do 5Z3 é projetado para operar a partir da linha AC através de um transformador de redução. A tensão aplicada aos terminais do filamento deve ser o valor nominal de 5,0 volts em condições operacionais e tensão média da linha. A alta corrente consumida pelo filamento torna imperativo que todas as conexões no circuito do filamento sejam de baixa resistência e com capacidade adequada de condução de corrente.
APLICAÇÃO
Como retificador de onda completa, o 5Z3 pode ser operado com filtro de entrada por condensador ou por indutor em condições que não excedam as classificações fornecidas em CARACTERÍSTICAS. Circuitos de filtro são discutidos na página 37.
Como retificador de meia-onda, um ou mais 5Z3 podem ser operados com as placas conectadas em paralelo. Por exemplo, dois 5Z3s assim arranjados em um circuito de onda completa podem fornecer o dobro da corrente de saída de um único tubo. Nesse serviço, as placas de cada 5Z3 são conectadas juntas no soquete. As condições permitidas de tensão e carga por tubo são as mesmas que para o serviço de onda completa.
