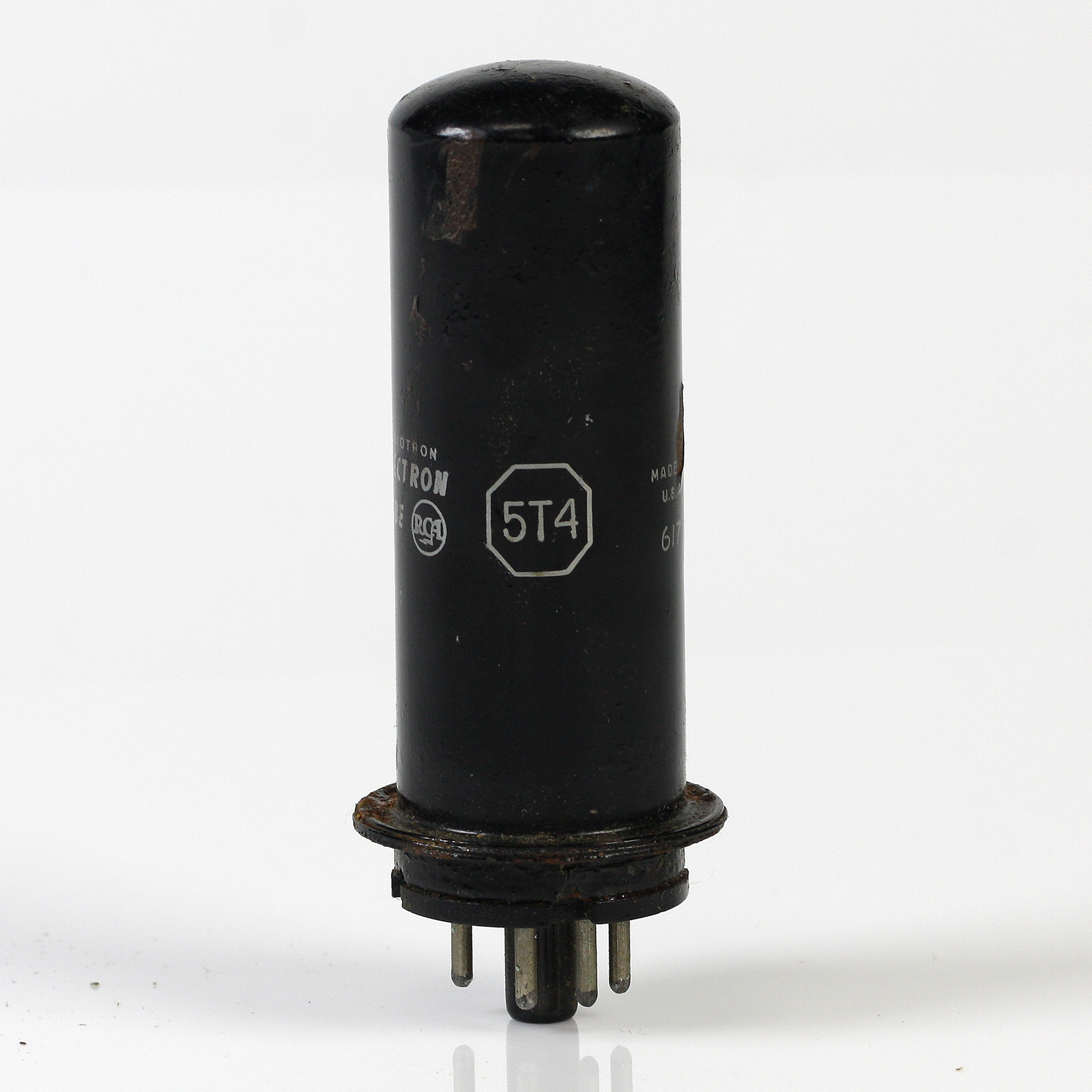

TUNG-SOL 5T4
RETIFICADOR DE ALTA VACUUM FULL WAVE
- FILAMENTO REVESTIDO
- 6.0 VOLTS 2.0 AMPERES AC
- CAPA METÁLICA
- BASE OCTAL DE 5 PINOS

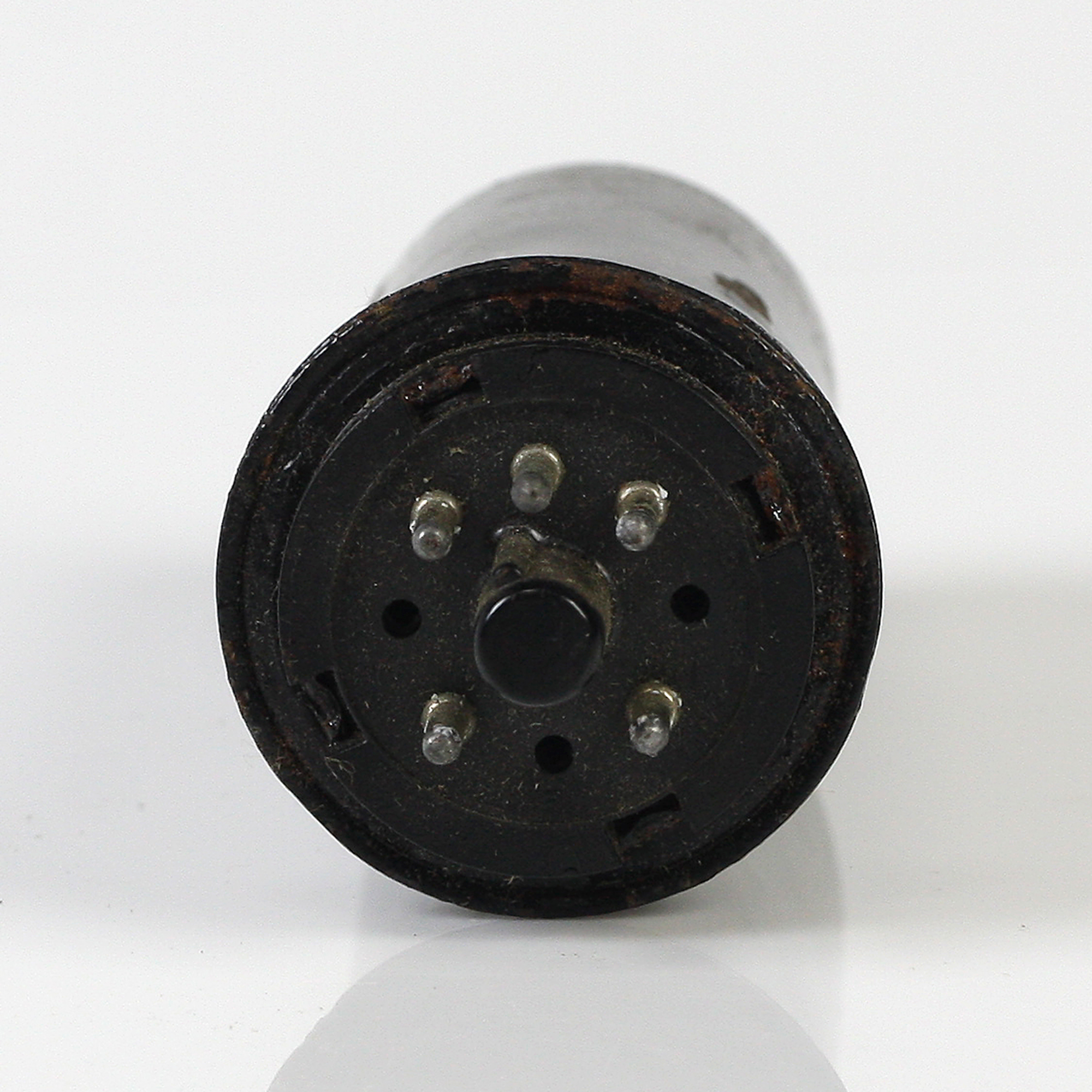

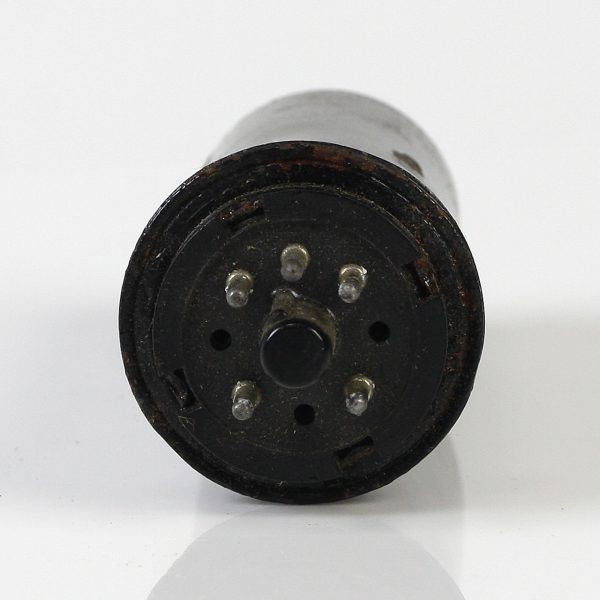

VISTA INFERIOR
O TUNG-SOL 5T4 é projetado para uso como retificador de potência em receptores operados por corrente alternada (AC).
CLASSIFICAÇÕES
- Tensão Inversa Máxima de Pico: 1550 VOLTS
- Corrente Máxima de Pico em Estado Estacionário por Placa: 675 MA
- Queda de Tensão do Tubo: 45 VOLTS (a 225 MA DC por Placa)
CONDIÇÕES E CARACTERÍSTICAS TÍPICAS DE OPERAÇÃO
RETIFICADOR FULL WAVE COM ENTRADA DE CONDENSADOR PARA FILTRO
- Tensão da Placa por Placa (RMS): 550 VOLTS
- Corrente de Saída DC Máxima: 225 MA
- Impedância Efetiva Total de Alimentação da Placa por Placa (mínimo): 250 OHMS
RETIFICADOR FULL WAVE COM ENTRADA DE INDUTOR PARA FILTRO
- Tensão AC da Placa por Placa (RMS): 550 VOLTS
- Corrente de Saída DC Máxima: 225 MA
- Valor do Indutor de Entrada (mínimo): 3 HENRYS
NOTA: Se forem usados condensadores de filtro maiores que 40 µF, pode ser necessário adicionar impedância adicional de alimentação da placa.
Para “Interpretação das Classificações”, consulte a frente do livro.
COPYRIGHT 1940 POR TUNG-SOL LAMP WORKS INC.
DIVISÃO DE TUBOS DE RÁDIO, NEWARK, NEW JERSEY, EUA.
Corrente da Placa (Ia)
- Tensão da Placa (Volts)
- Condensador de Entrada, C = 4 µF
- Indutor de Entrada, L = 5 H
