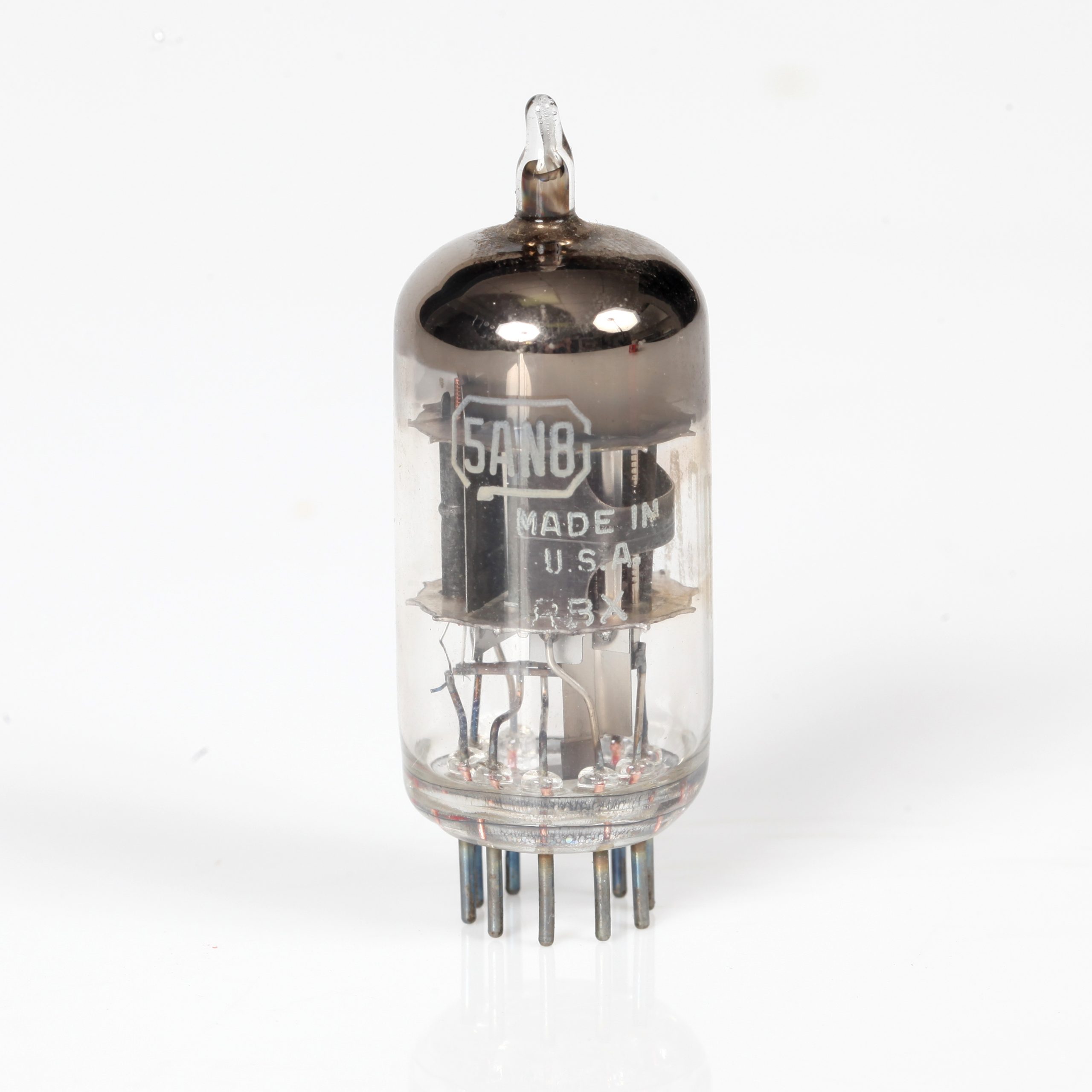

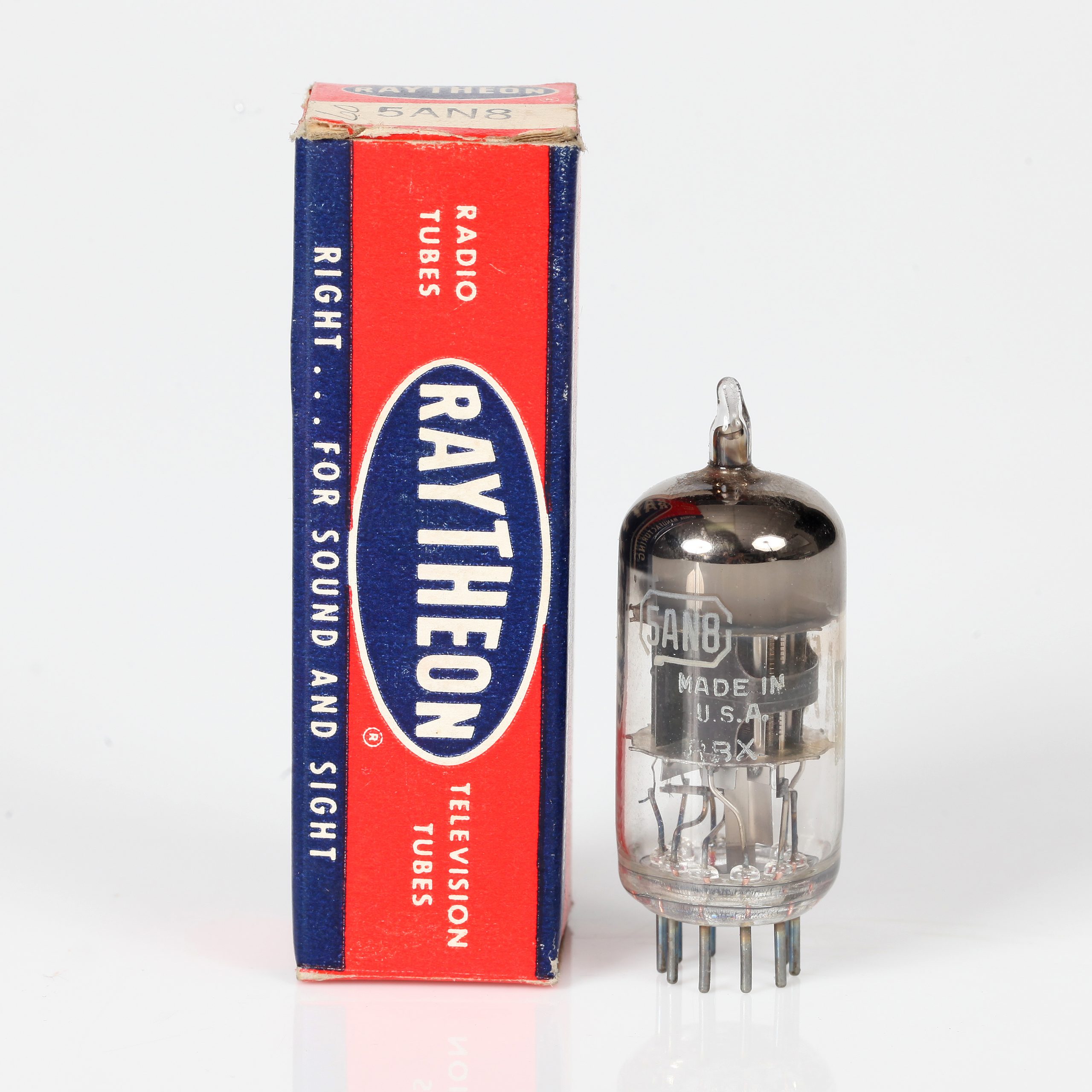

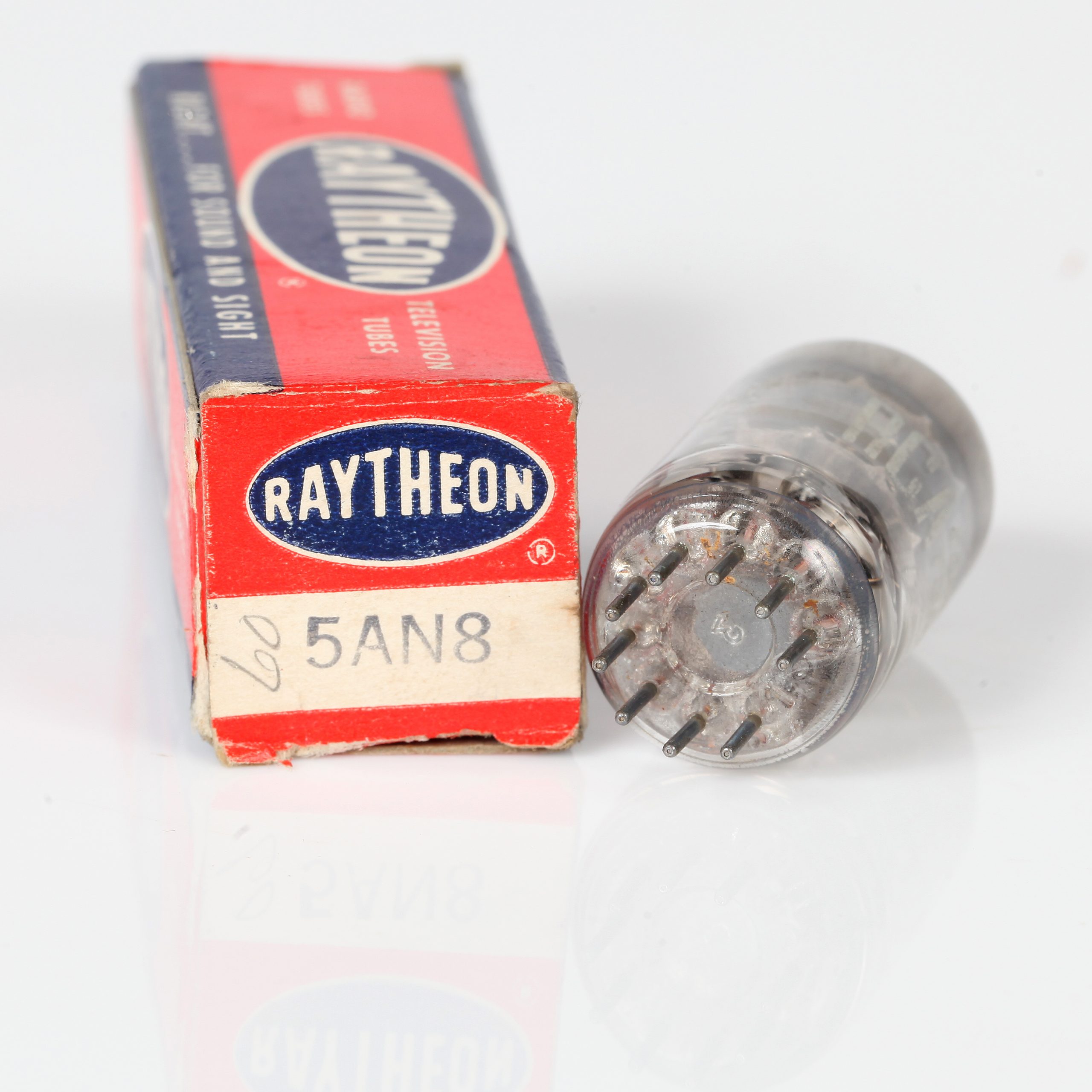

VÁLVULA 5AN8 – RAYTHEON
Descrição Geral: A 5AN8 é uma válvula de dupla triode e pentóde projetada para aplicações de amplificação de sinal e circuitos de rádio. Ela combina duas triodes e uma pentóde em um único envelope, oferecendo versatilidade para várias aplicações eletrônicas.
Características Principais:
- Tipo: Dupla triode e pentóde
- Construção: Miniatura de 8 pinos
- Tensão Máxima da Placa (Pentóde): 250 V
- Dissipação Máxima da Placa (Pentóde): 2 W
- Tensão Máxima da Placa (Triode): 250 V
- Dissipação Máxima da Placa (Triode): 1.5 W
- Tensão de Aquecedor: 6.3 V
- Corrente do Aquecedor: 0.3 A
Especificações Típicas:
- Para a Pentóde:
- Tensão da Placa: 200 V
- Corrente da Placa: 20 mA
- Tensão da Grelha: Normalmente -4 a -8 V
- Transcondutância: Aproximadamente 8.000 µmhos
- Para a Triode:
- Tensão da Placa: 150 V
- Corrente da Placa: 3 mA
- Tensão da Grelha: Normalmente -1 a -3 V
- Transcondutância: Aproximadamente 4.000 µmhos
Condicões Típicas de Operação:
- Para a Pentóde:
- Tensão da Placa: 200 V
- Corrente da Placa: 20 mA
- Tensão da Grelha: -6 V
- Transcondutância: 8.000 µmhos
- Para a Triode:
- Tensão da Placa: 150 V
- Corrente da Placa: 3 mA
- Tensão da Grelha: -2 V
- Transcondutância: 4.000 µmhos
Aplicações:
- Amplificadores de Áudio
- Circuitos de Recepção de Rádio
- Amplificadores de Sinal
- Circuitos de Modulação e Demodulação
Notas:
- A válvula 5AN8 é versátil devido à sua configuração de dupla triode e pentóde, permitindo aplicações em diferentes circuitos que exigem múltiplos estágios de amplificação.
- É importante operar a válvula dentro das especificações para garantir a eficiência e a durabilidade do componente.
