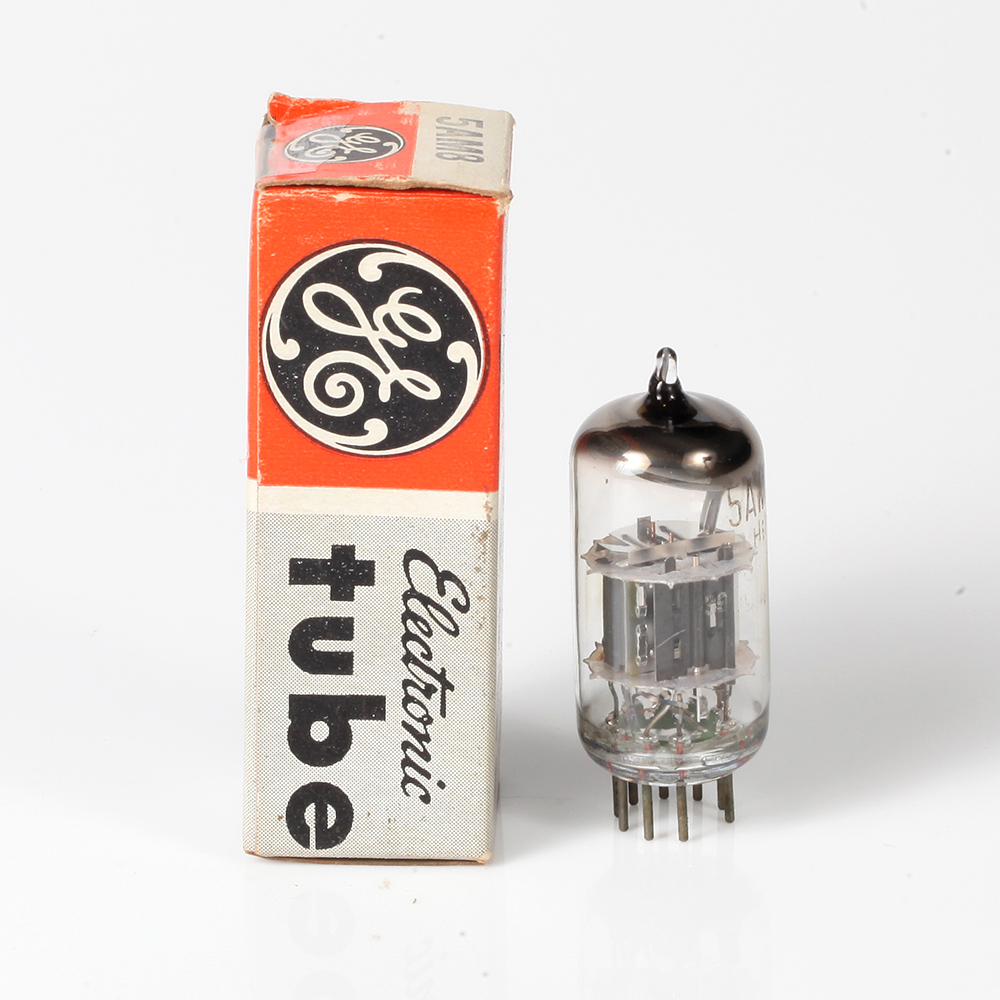

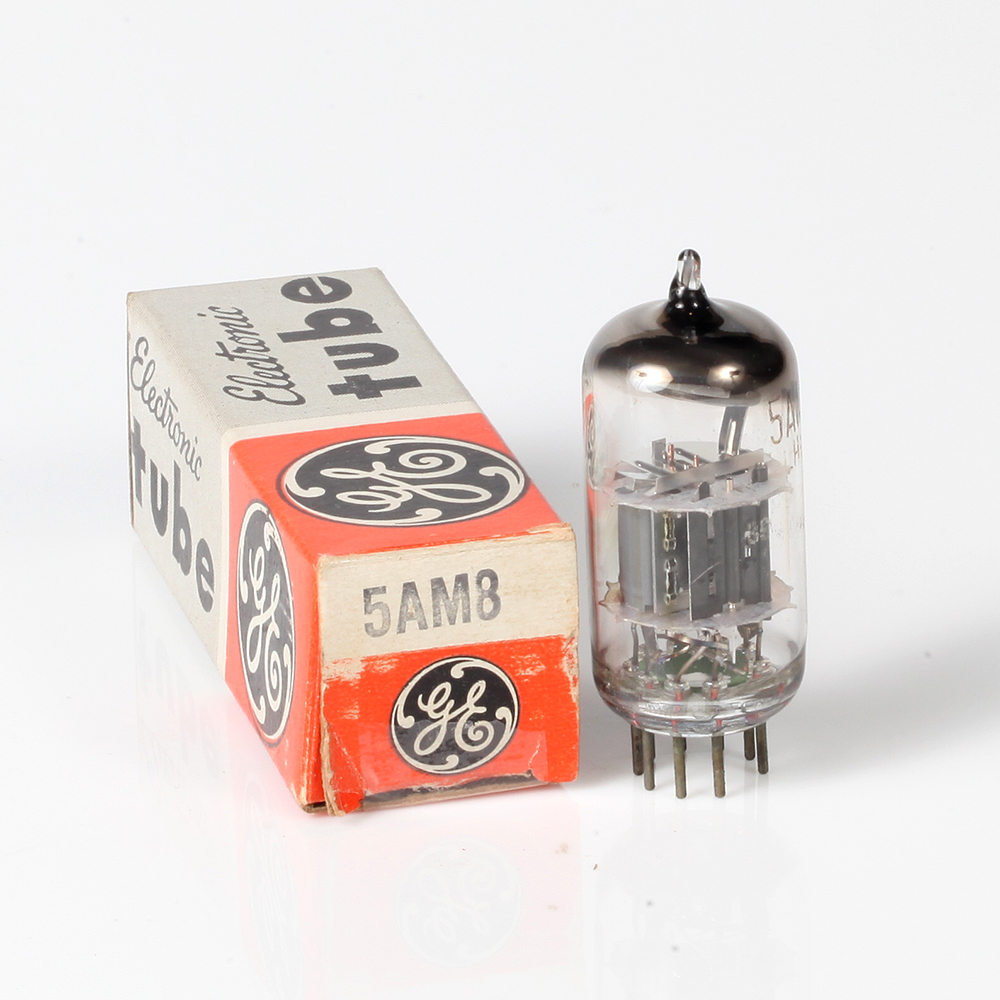

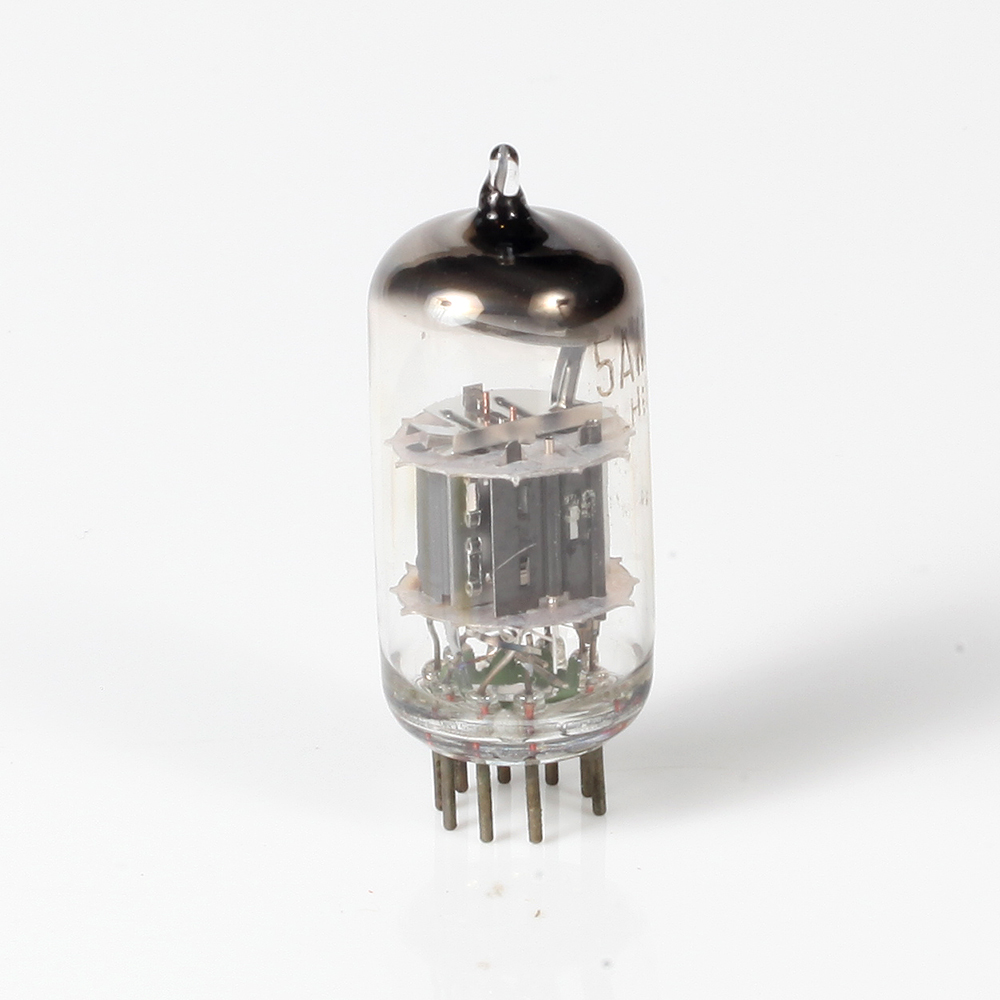

A válvula 5AM8 é um tubo de vácuo fabricado pela General Electric (GE), utilizada principalmente em aplicações de rádio e amplificação de áudio. A seguir, estão as informações detalhadas sobre a válvula 5AM8:
Descrição
A 5AM8 é uma válvula triodo-heptodo, projetada para ser utilizada em circuitos de conversão de frequência e osciladores em receptores de rádio. A combinação de triodo e heptodo em uma única válvula permite que ela execute funções múltiplas em um único componente.
Características Técnicas
- Fabricante: General Electric (GE)
- Tipo: Válvula termiônica (tubo de vácuo)
- Função: Triodo-heptodo
- Base: Noval (B9A, 9 pinos)
- Aquecimento:
- Tensão de filamento: 6.3V
- Corrente de filamento: 0.3A
Especificações do Triodo
- Tensão de anodo: Máx. 250V
- Corrente de anodo: 1.2mA
- Fator de amplificação: 17
- Resistência interna: 62kΩ
- Transcondutância: 1.1mA/V
Especificações do Heptodo
- Tensão de anodo: Máx. 250V
- Corrente de anodo: 8mA
- Transcondutância: 2.0mA/V
Aplicações Típicas
- Conversores de Frequência: Utilizada em estágios de conversão de frequência em receptores de rádio super-heteródinos, onde mistura o sinal recebido com o sinal do oscilador local.
- Osciladores: O triodo pode ser usado como oscilador local em receptores de rádio.
- Amplificação de RF/IF: O heptodo pode amplificar sinais de radiofrequência (RF) ou frequência intermediária (IF).
Pinagem (B9A)
- Anodo (placa) do heptodo
- Grelha de controle (grelha 1) do heptodo
- Grelha de controle (grelha 3) do heptodo
- Filamento
- Filamento
- Catodo do heptodo e triodo
- Grelha de controle (grelha 2) do heptodo
- Anodo (placa) do triodo
- Grelha de controle (grelha 1) do triodo
Vantagens
- Eficiência de Espaço: Combina duas funções em um único tubo, economizando espaço e simplificando o design do circuito.
- Baixo Ruído: Adequada para aplicações que requerem amplificação de sinal com mínima interferência.
- Versatilidade: Pode ser utilizada em várias configurações de circuito para diferentes aplicações de rádio.
Considerações de Uso
- Circuitos de Aquecimento: É crucial garantir que o circuito de aquecimento forneça a tensão e corrente corretas para o filamento.
- Manuseio: Como todas as válvulas termiônicas, deve ser manuseada com cuidado para evitar danos ao vidro e aos pinos de conexão.
A 5AM8 da General Electric é uma válvula versátil e eficiente, apropriada para uma variedade de aplicações em rádio, especialmente em circuitos de conversão de frequência e osciladores, sendo um componente valioso para equipamentos eletrônicos que requerem desempenho confiável e de alta qualidade.
