Válvula 4BZ6 – RCA

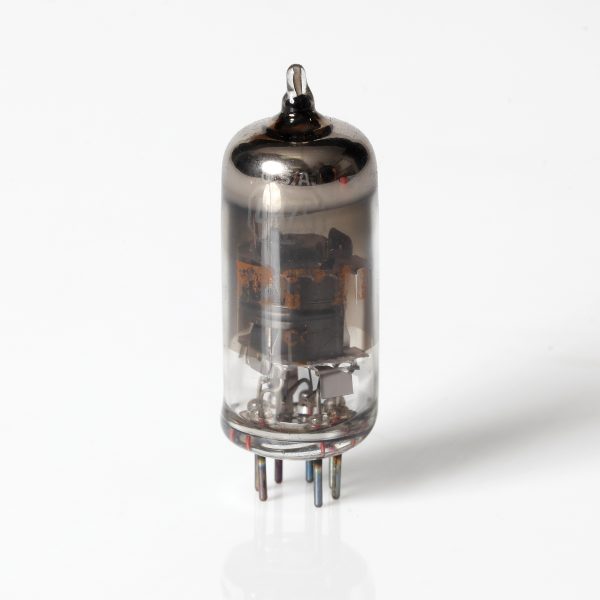

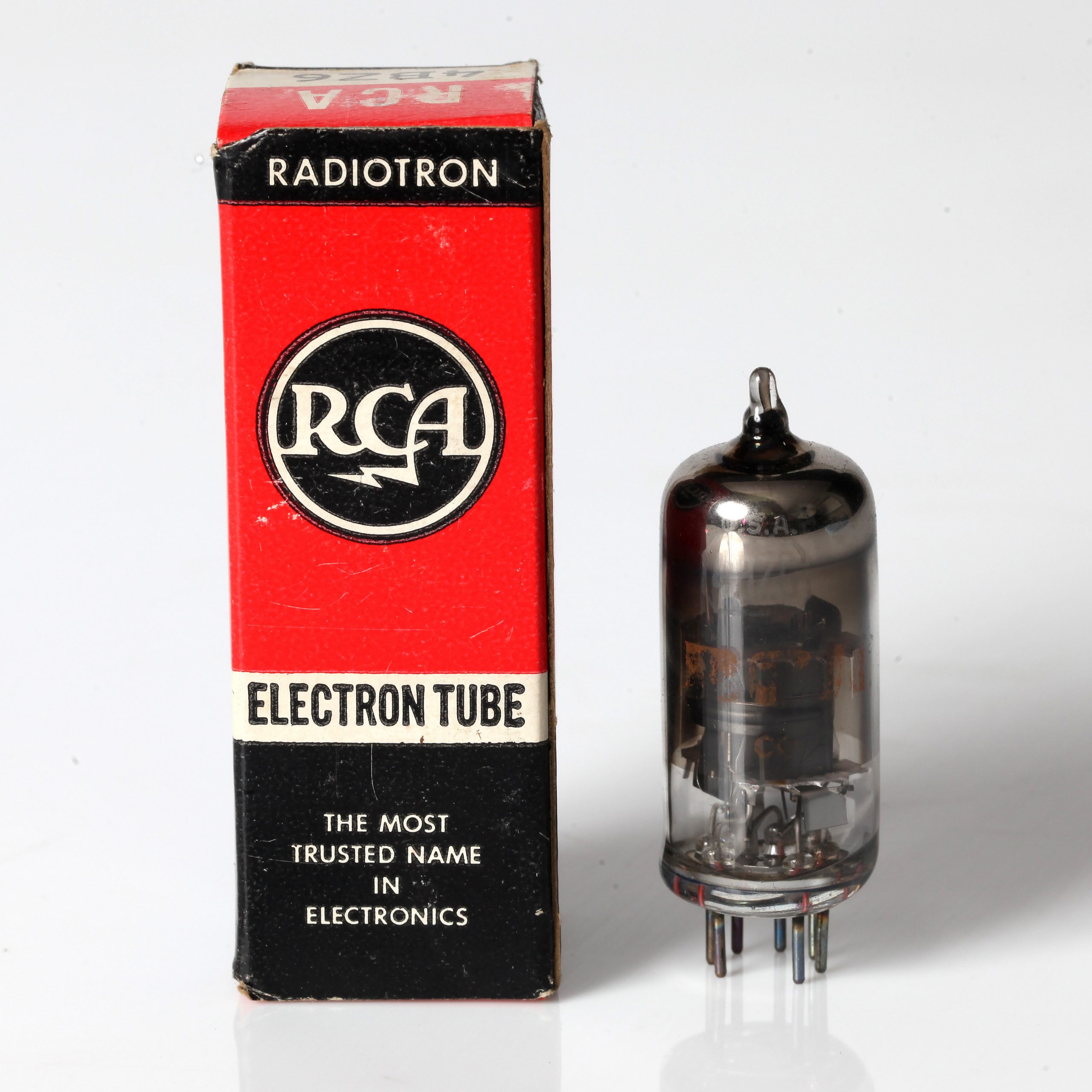

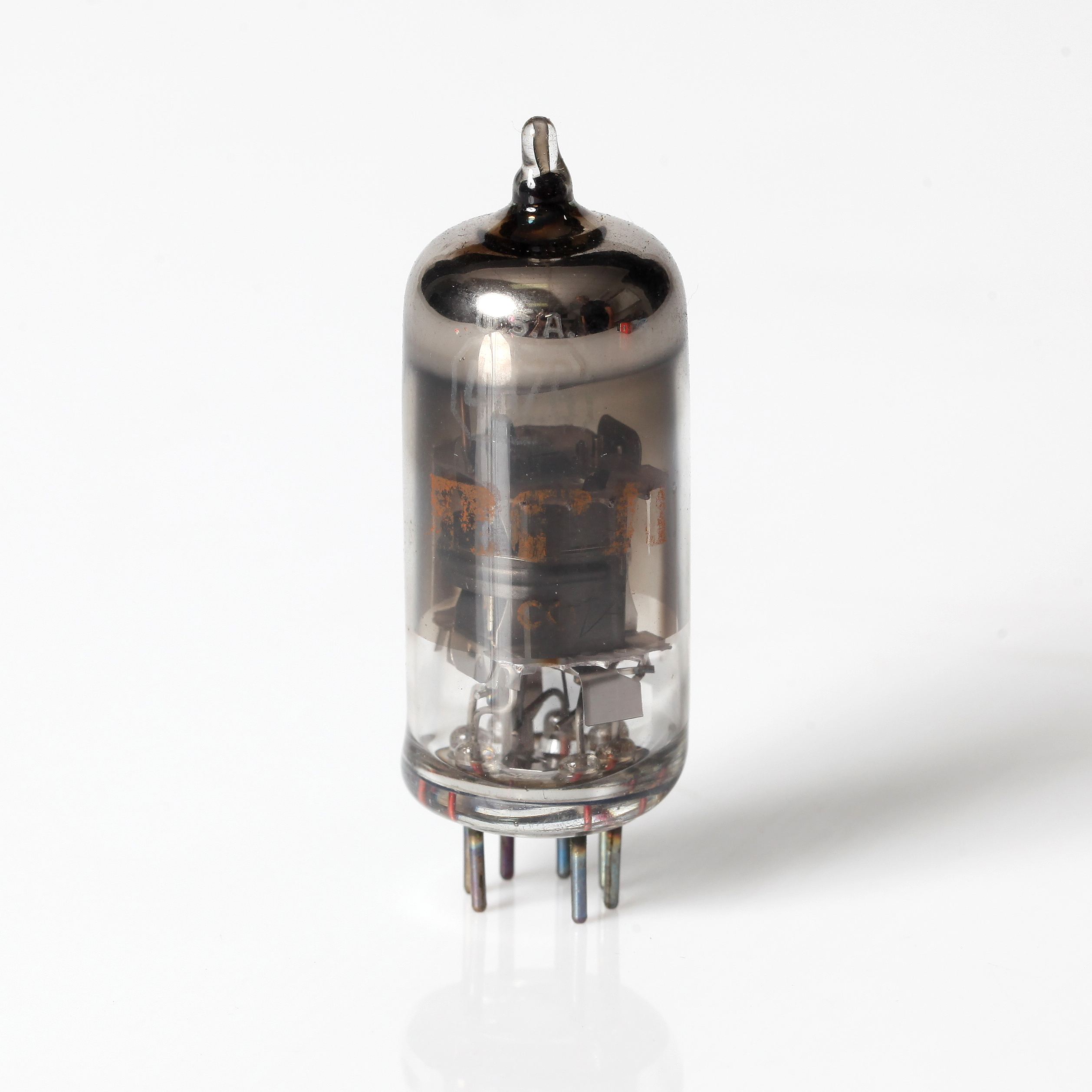

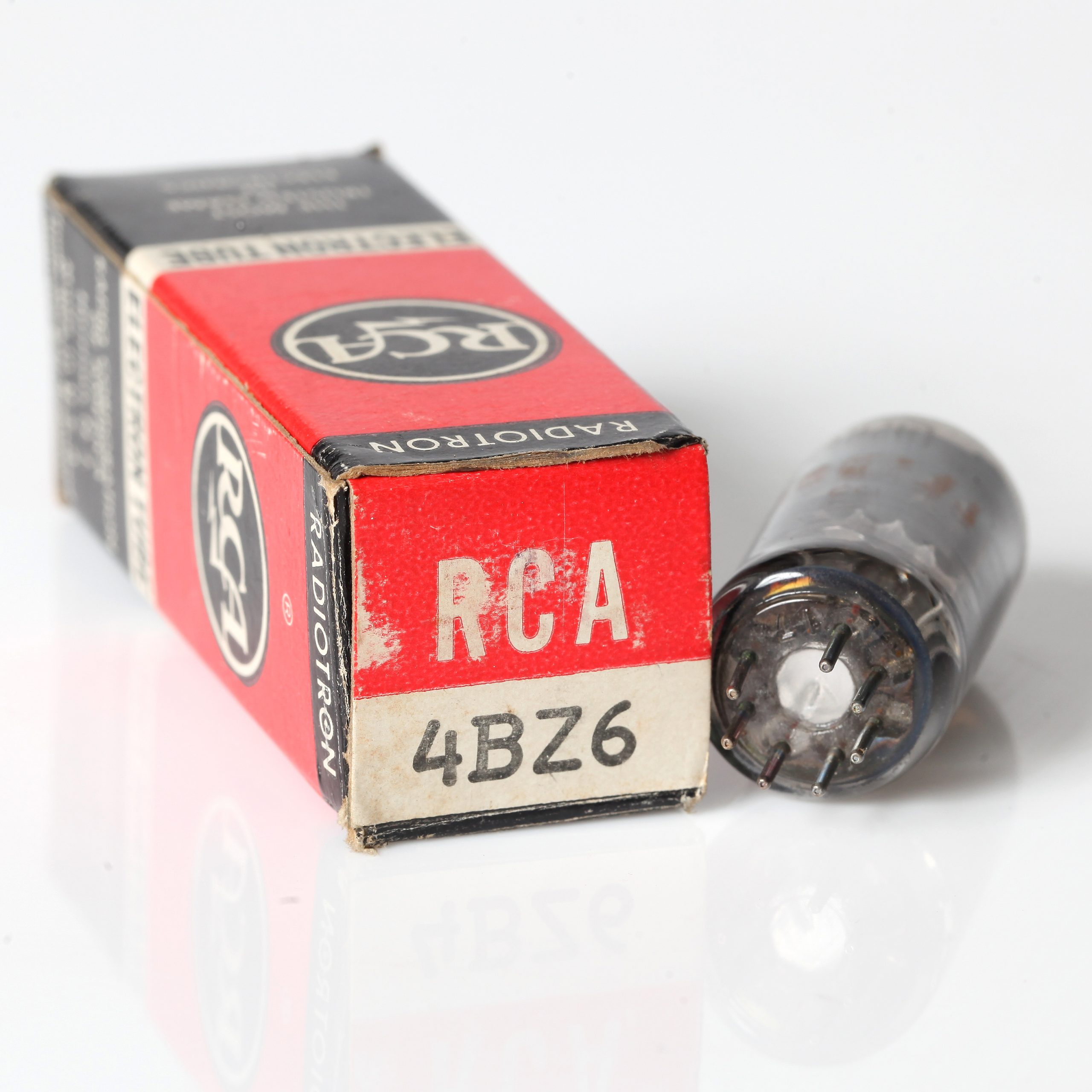

VÁLVULA 4BZ6 – RCA

Descrição Geral: A 4BZ6 é uma válvula de potência tipo tetrodo, projetada para aplicações em amplificadores de áudio e circuitos de potência. É conhecida por sua capacidade de operar eficientemente em configurações onde é necessária uma potência de saída considerável em um formato compacto.

Características Principais:

• Tipo: Tetrodo de potência
• Construção: Miniatura de 7 pinos
• Tensão Máxima da Placa: 250 V
• Dissipação Máxima da Placa: 7 W
• Tensão de Aquecedor: 4 V
• Corrente do Aquecedor: 1 A

Especificações Típicas:

• Tensão da Placa: 200 V
• Corrente da Placa: 40 mA
• Tensão da Grelha: Normalmente -6 a -10 V
• Transcondutância: Aproximadamente 10.000 µmhos
• Ganho de Tensão (μ): Aproximadamente 20

Condicões Típicas de Operação:

• Tensão da Placa: 200 V
• Corrente da Placa: 40 mA
• Tensão da Grelha: -8 V
• Transcondutância: 10.000 µmhos

Aplicações:

• Amplificadores de Áudio
• Circuitos de Potência em Rádios e Televisores
• Equipamentos de Áudio e Vídeo
• Amplificadores de Potência de Baixa a Média Escala

Notas:

• A 4BZ6 é adequada para aplicações que requerem uma potência de saída moderada com eficiência térmica. Sua construção compacta é vantajosa para equipamentos com espaço limitado.
• A válvula deve ser operada dentro das especificações recomendadas para garantir a longevidade e o desempenho adequado. Avaliar se a válvula atende aos requisitos específicos de seu circuito é essencial para um desempenho ideal.
