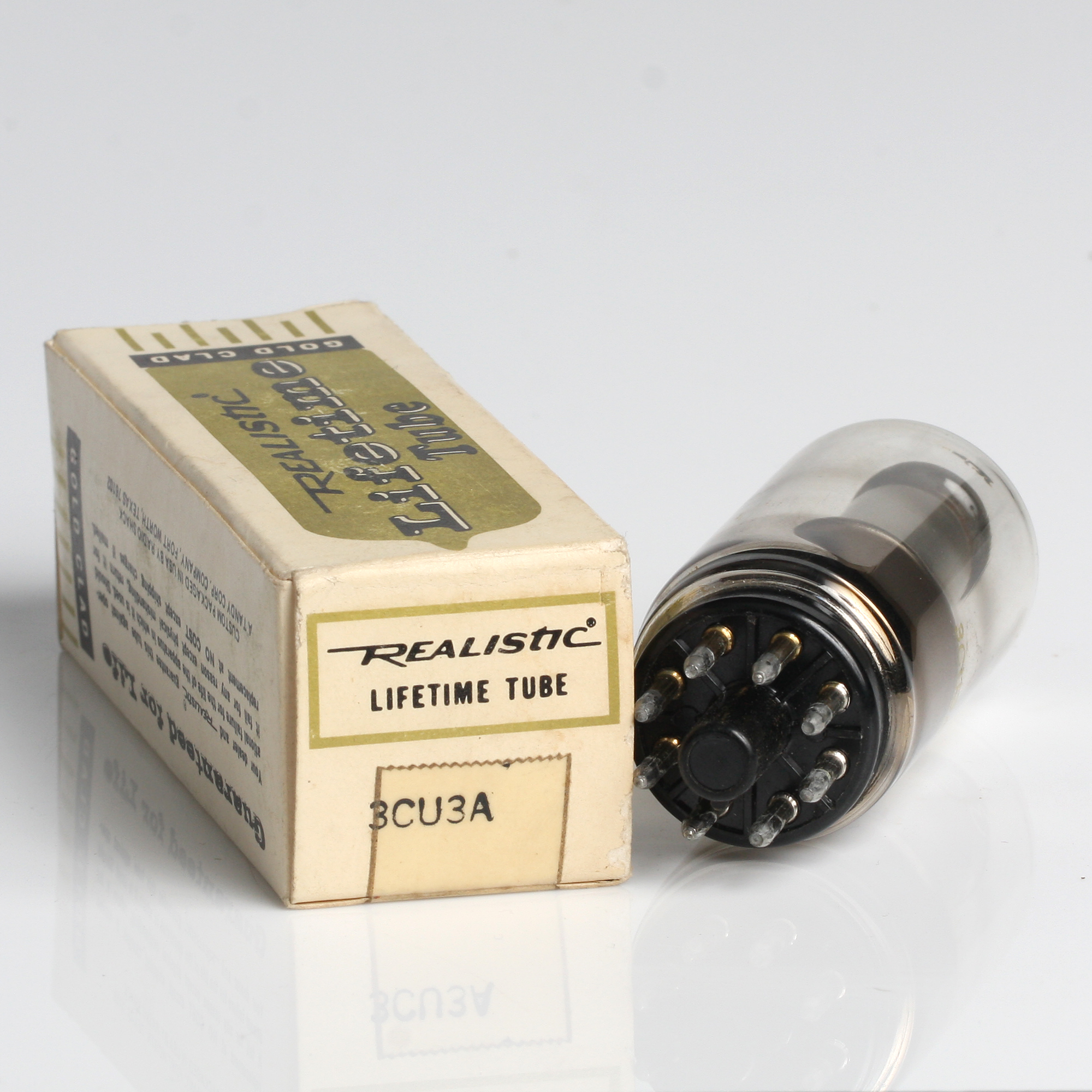

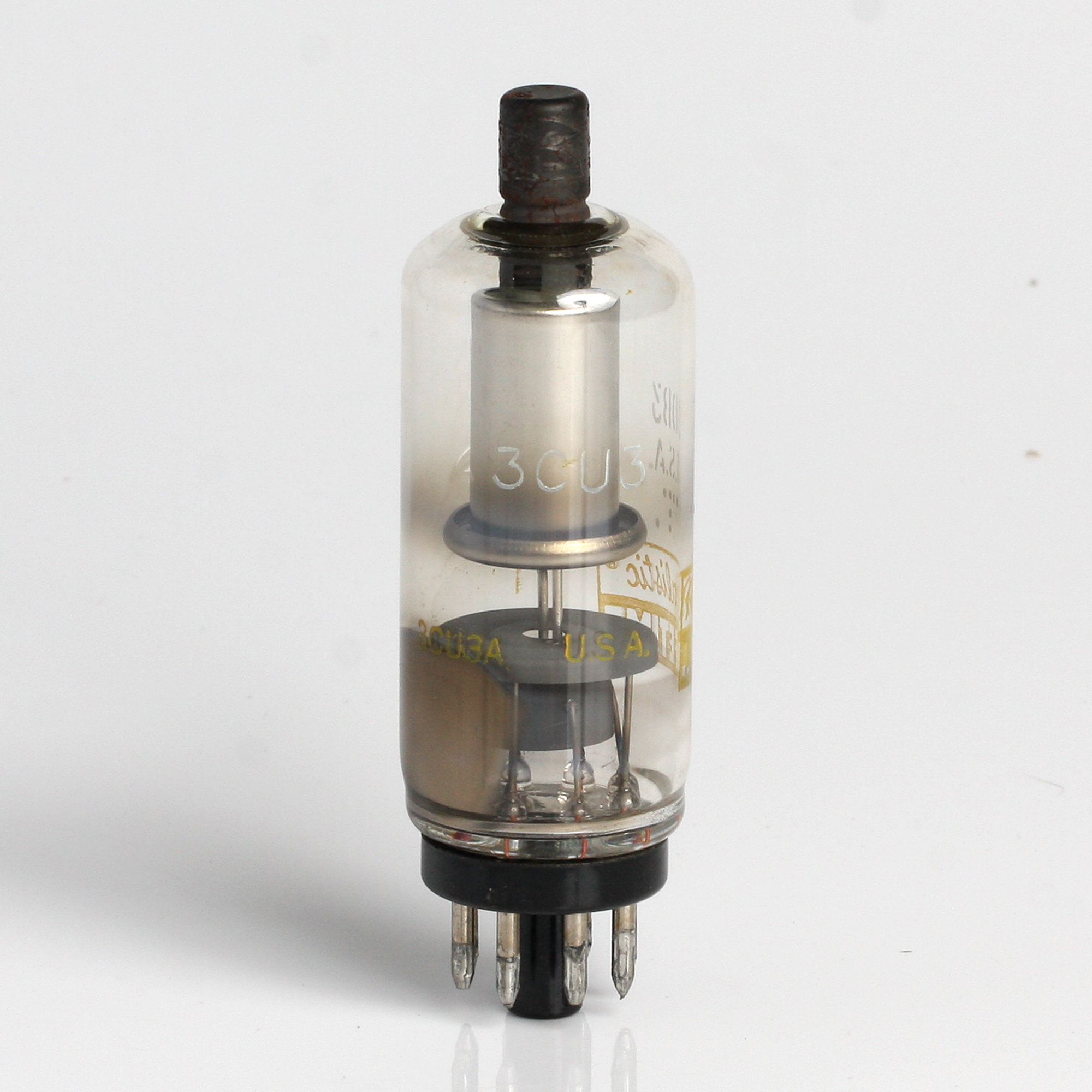

O 3CU3A da Lifetime é uma válvula de vácuo utilizado em televisores antigos, principalmente como um diodo de alta tensão para retificação. Abaixo, forneço uma descrição detalhada e traduzida das suas principais características e especificações com base em informações comuns encontradas em manuais técnicos.
Descrição Geral
O 3CU3A é uma válvula de diodo de alta tensão, projetado para ser utilizado em circuitos de retificação de alta tensão em televisores. Sua principal função é converter corrente alternada (AC) em corrente contínua (DC) para alimentar os outros circuitos do televisor.
Características Técnicas
- Tipo: Diodo de Alta Tensão
- Configuração: Base octal (8 pinos)
- Aplicações: Retificação de alta tensão em televisores antigos.
Especificações Elétricas
- Tensão de Aquecimento (Vh): 3.3V
- Corrente de Aquecimento (Ih): 0.6A
- Pico de Tensão de Placa (Vf): 18kV
- Corrente Média de Placa (If(av)): 250 mA
- Pico de Corrente de Placa (If(p)): 800 mA
- Potência de Dissipação de Placa (Pp): 10W

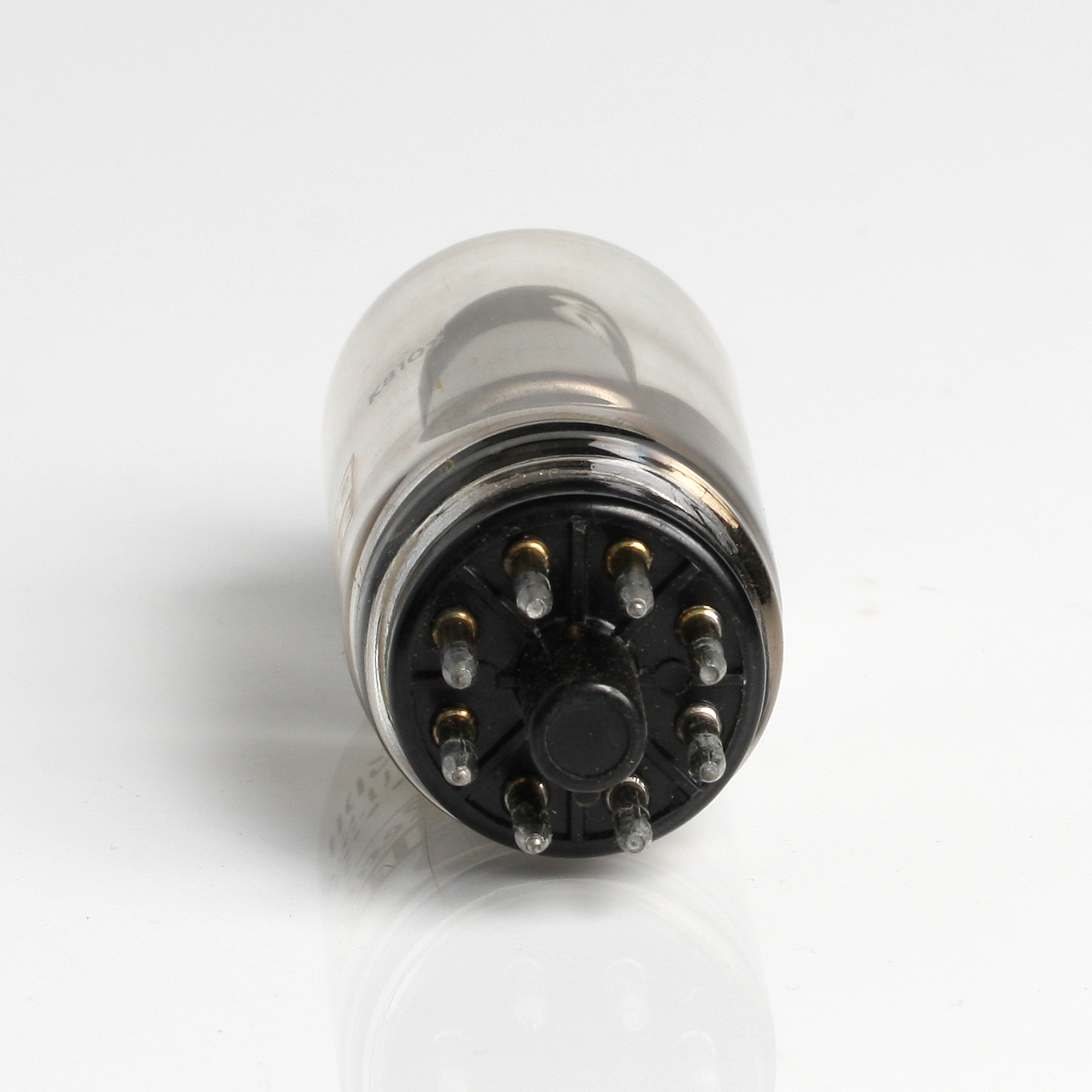

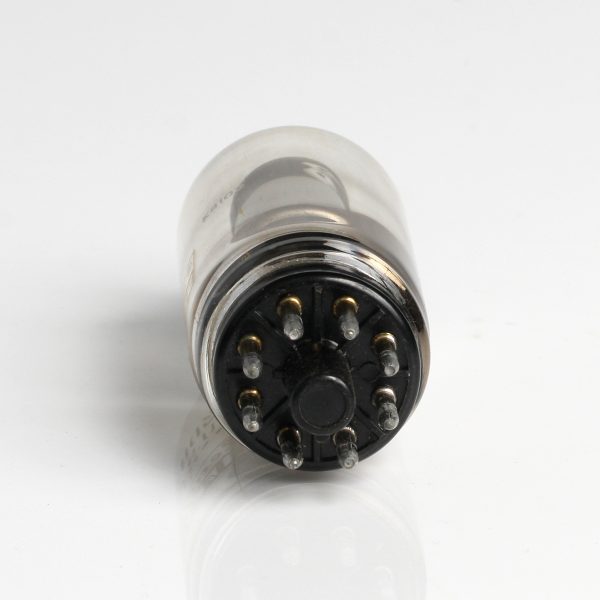

Pinos e Conexões
- Pino 1: Não conectado
- Pino 2: Filamento
- Pino 3: Não conectado
- Pino 4: Não conectado
- Pino 5: Não conectado
- Pino 6: Não conectado
- Pino 7: Filamento
- Pino 8: Não conectado
- Topo (cap): Ânodo (Placa)
Curvas Características
As curvas características do 3CU3A mostram a relação entre a corrente de placa e a tensão de placa para várias condições de operação. Essas curvas são essenciais para o design de circuitos, permitindo a escolha de pontos de operação ideais para diferentes aplicações.
Aplicações Típicas
- Retificação de Alta Tensão em Televisores: Utilizado principalmente em circuitos de retificação de alta tensão, onde converte a corrente alternada em corrente contínua para alimentar os circuitos de alta tensão do televisor.
Manutenção e Substituição
- Vida Útil: A vida útil do 3CU3A pode variar conforme a aplicação e as condições de operação, mas geralmente é bastante longa quando operado dentro das especificações.
- Substituição: Ao substituir uma válvula, é importante utilizar um componente de qualidade equivalente para garantir o desempenho ideal do circuito.
Notas de Aplicação
- Compatibilidade: Ao substituir o 3CU3A, verifique a compatibilidade com os outros componentes do circuito.
- Resfriamento: Assegure-se de que o tubo esteja adequadamente resfriado para evitar superaquecimento, que pode reduzir sua vida útil.
