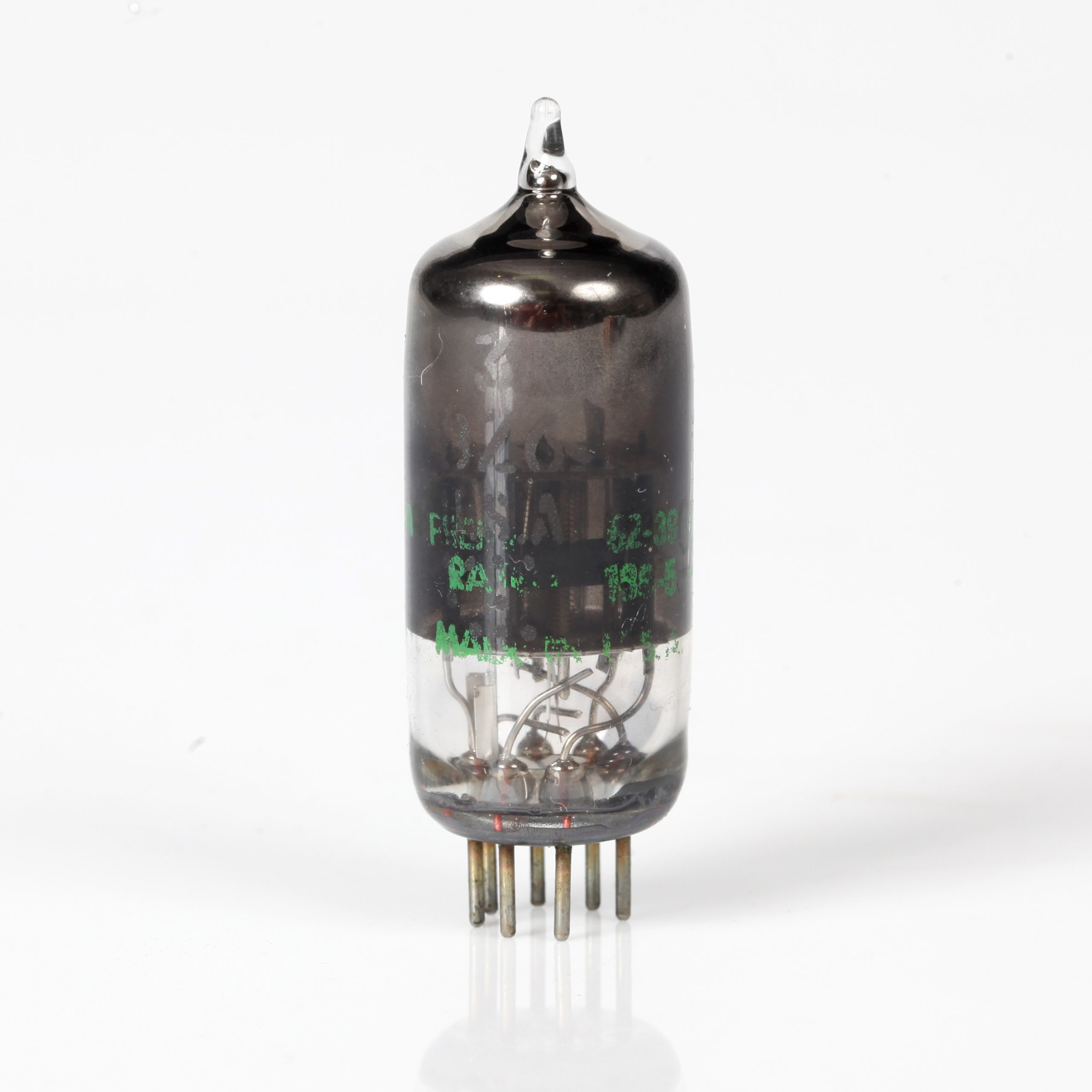

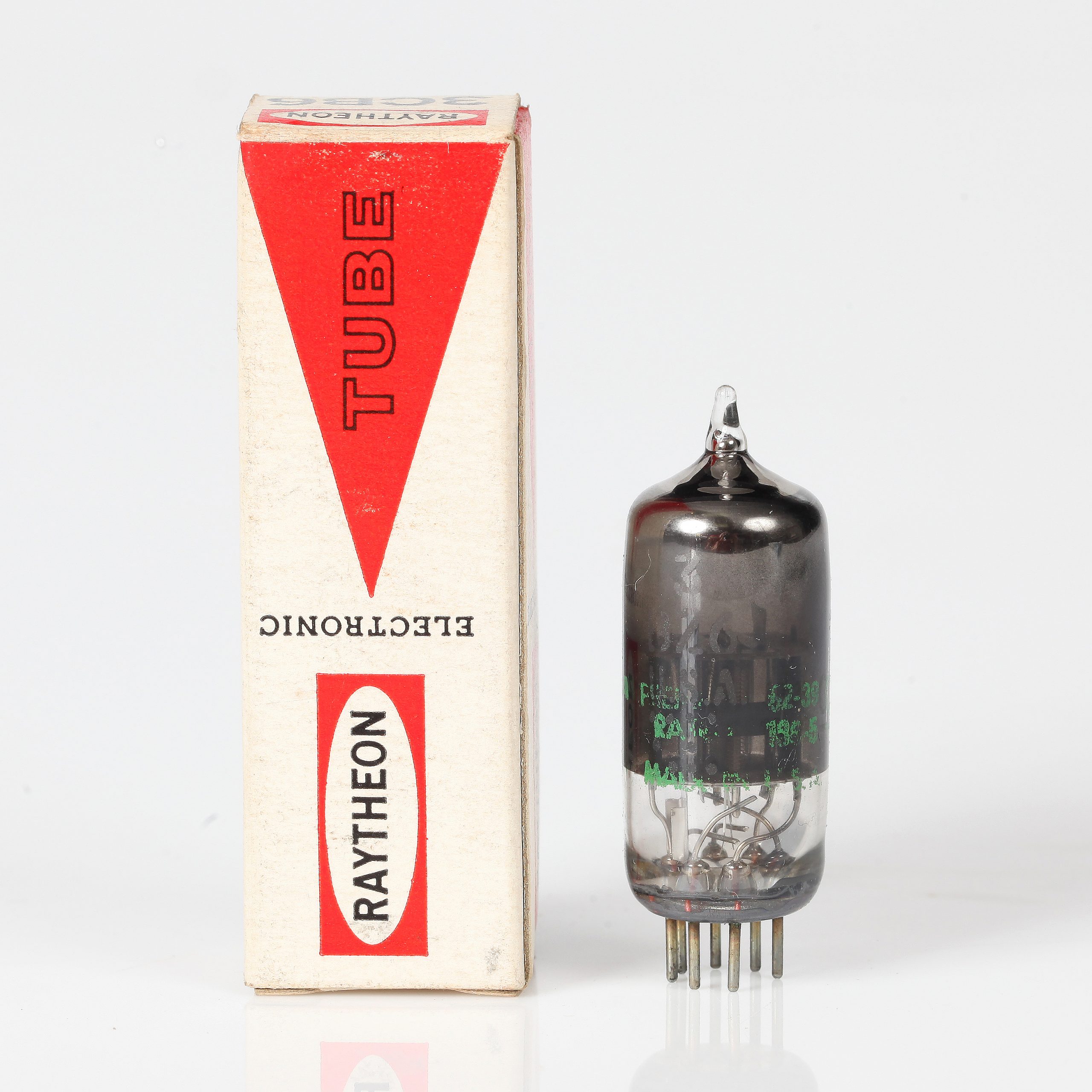

Válvula 3BZ6 – RAYTHEON

Válvula 3BZ6 – Raytheon

AMPLIFICADOR DE POTÊNCIA PENTODO

TIPO MINIATURA

• Filamento Revestido
  • Voltagem: 3,3 volts AC/DC
  • Corrente: 0,6 amperes

Dimensões:

• Comprimento Máximo Total: 2-1/8″ (aproximadamente 54 mm)
• Altura Máxima Sentada: 1-7/8″ (aproximadamente 48 mm)
• Diâmetro Máximo: 3/4″ (aproximadamente 19 mm)
• Bulbo: T-5-1/2
• Base: Miniatura Botão 7-Pinos

Configuração dos Pinos:

• Pino 1 – Placa
• Pino 2 – Grelha 3 (Supressora)
• Pino 3 – Grelha 1 (Controladora)
• Pino 4 – Catodo
• Pino 5 – Filamento
• Pino 6 – Grelha 2 (Tela)
• Pino 7 – Filamento

Especificações Elétricas Máximas:

• Voltagem da Placa: 250 volts máx.
• Voltagem da Tela: 150 volts máx.
• Corrente Máx. da Placa: 12 mA
• Dissipação da Placa: 1,2 watts máx.
• Dissipação da Tela: 0,5 watts máx.

Operação e Características Típicas – Classe A, Amplificador:

• Voltagem do Filamento: 3,3 volts AC/DC
• Voltagem da Placa: 100 / 200 volts
• Voltagem da Tela: 100 volts
• Voltagem da Grelha 1: -2 / -3 volts
• Voltagem de Pico da Grelha AF: 1,5 / 2 volts
• Corrente da Placa sem Sinal: 5 / 7 mA
• Corrente da Tela sem Sinal: 1 / 2 mA
• Resistência da Placa (aproximada): 0,1 megohm
• Transcondutância: 1200 / 1500 umhos
• Resistência de Carga: 5000 / 4000 ohms
• Distorção Harmônica Total: 5 / 7%
• Potência Máx. de Saída com Sinal: 0,5 / 1,0 watts

Nota Técnica: O furo central no soquete projetado para esta base permite a possibilidade de que este tipo de válvula possa ser fabricado com a ponta do tubo de exaustão na extremidade da base. Por esta razão, recomenda-se que em equipamentos que utilizem este tipo de válvula, nenhum material obstrua o furo do soquete.

Data: 30 de janeiro de 1942
Divisão RCA Radiotron
RCA Manufacturing Company, Inc.

Características Médias da Placa:

Tela Volts: 100

Data: 26 de janeiro de 1942
Divisão RCA Radiotron
RCA Manufacturing Company, Inc.

Características de Operação:

• Voltagem da Placa
• Voltagem da Tela
• Voltagem da Grelha 1
• Corrente (mA)

Resistência de Carga (Ohms): 5000 / 4000

Data: 6 de maio de 1941
Divisão RCA Radiotron
RCA Manufacturing Company, Inc.

Data: 26 de dezembro de 1941
Divisão RCA Radiotron
RCA Manufacturing Company, Inc.
