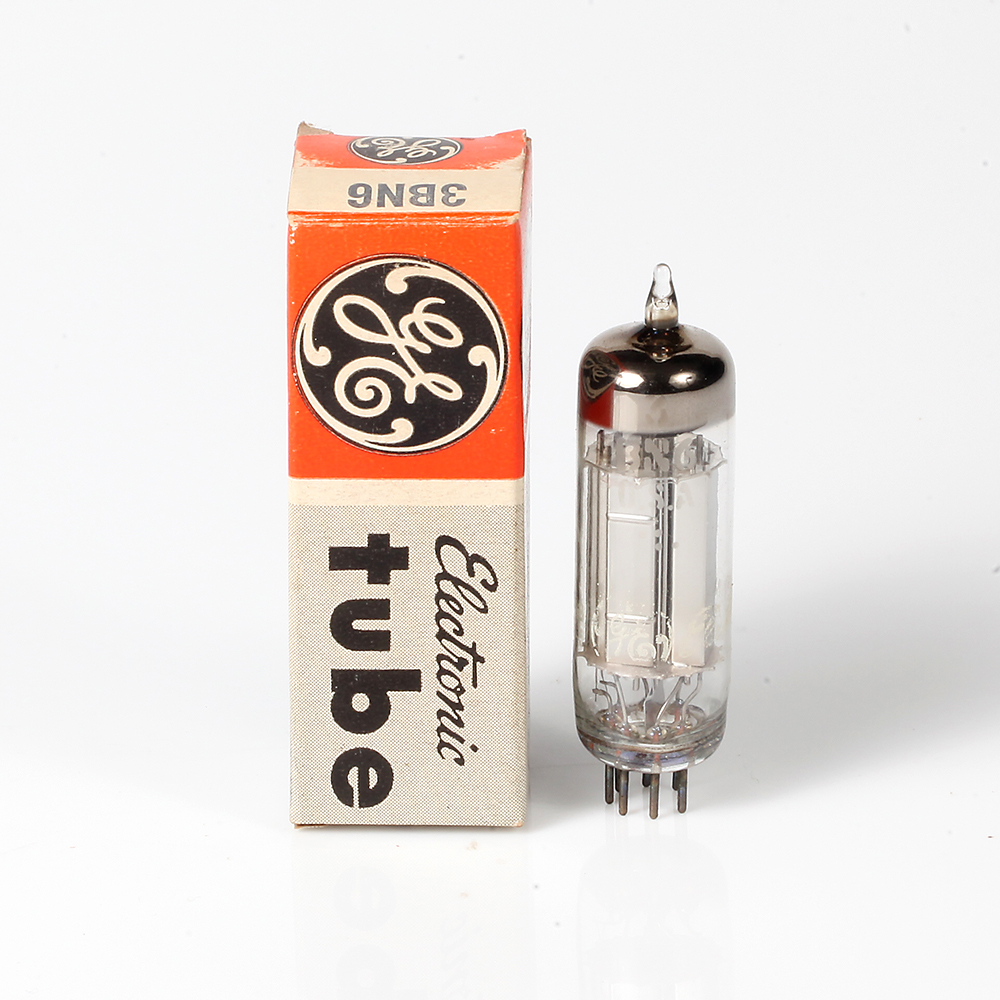

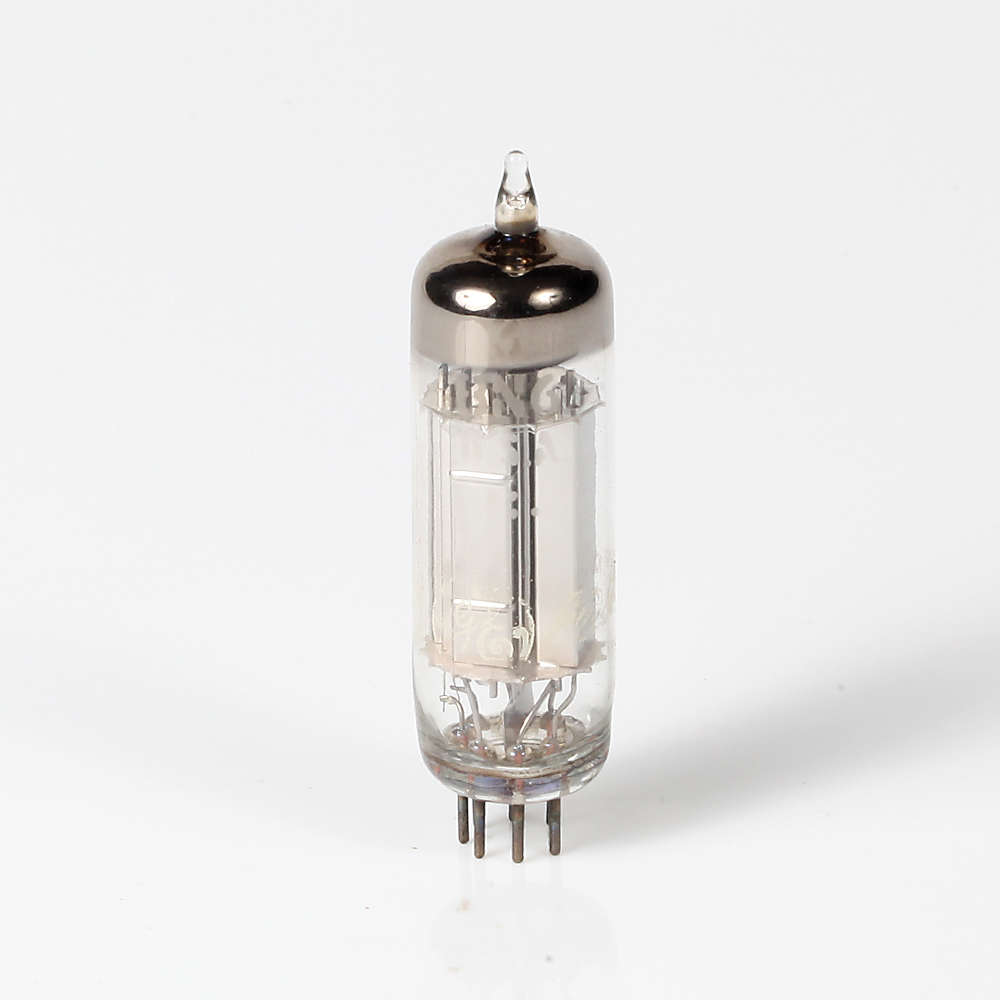

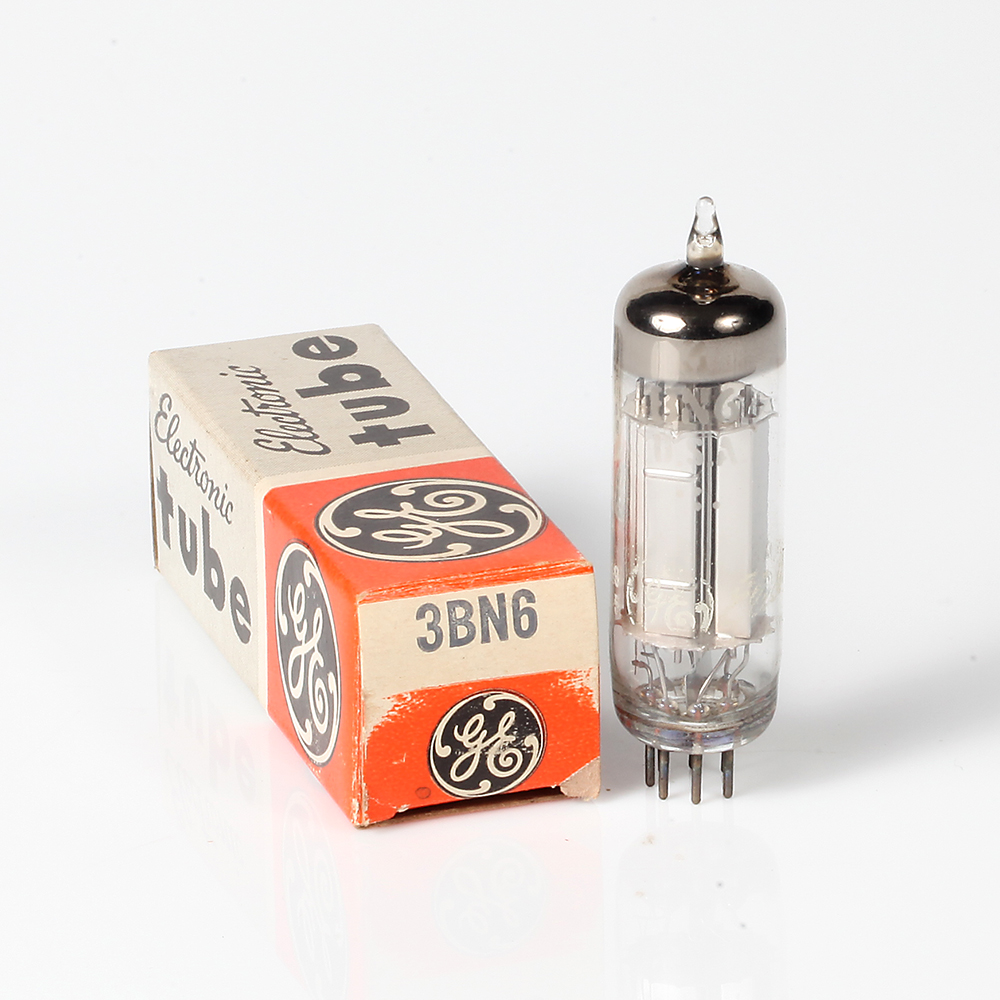

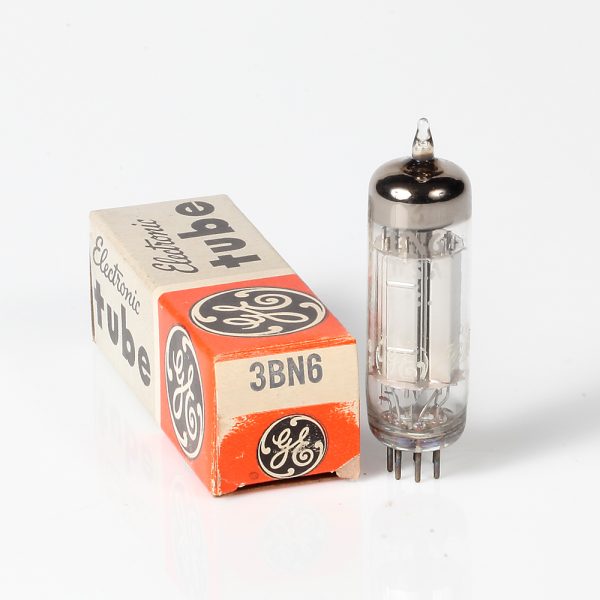

A válvula 3BN6 da General Electric é uma válvula pentodo projetada especificamente para uso como misturador de frequência em receptores de televisão e rádio. Este tipo de válvula é conhecido por sua capacidade de operar em frequências muito altas, tornando-a ideal para aplicações em circuitos de IF (frequência intermediária) e outras aplicações de RF (radiofrequência).
Descrição da Válvula 3BN6
Características Gerais:
- Fabricante: General Electric
- Tipo: Pentodo
- Aplicações: Misturador de frequência em receptores de TV e rádio, amplificadores de IF, osciladores de alta frequência.
Detalhes Técnicos:
- Base: Noval (B9A)
- Filamento: 3.3V, 0.6A
- Configuração: Pentodo
Parâmetros Elétricos:
- Tensão de Placa (Vb): Máximo de 100V
- Corrente de Placa (Ib): Máximo de 4.2mA
- Tensão de Grade 2 (Vg2): 100V
- Tensão de Grade 3 (Vg3): 0V (conectada ao cátodo internamente)
- Tensão de Grade 1 (Vg1): -0.5V a -1.0V (bias típico)
- Transcondutância (gm): 1100 µmhos
- Resistência de Placa (Ra): 1MΩ (tipicamente alta)
Aplicações Comuns:
- Receptores de Televisão: Usada em circuitos de mistura de frequência e conversão de sinal.
- Receptores de Rádio: Aplicada em amplificadores de IF para melhorar a seletividade e sensibilidade do receptor.
- Osciladores de Alta Frequência: Utilizada devido à sua capacidade de operar eficientemente em frequências muito altas.
Considerações Adicionais:
- Montagem e Uso: Deve ser manuseada com cuidado, especialmente ao instalar em soquetes noval. É importante garantir uma ventilação adequada para evitar sobreaquecimento e prolongar a vida útil da válvula.
- Substituições e Equivalentes: Embora a 3BN6 tenha características específicas, outras válvulas pentodo com capacidade de mistura de frequência podem ser usadas como substitutas, mas ajustes no circuito podem ser necessários. Verifique sempre a compatibilidade específica antes de substituir.
- Desempenho em Alta Frequência: Esta válvula é projetada para operar em frequências muito altas, tornando-a adequada para aplicações de RF e IF.
Especificações Adicionais:
- Capacitância de Entrada: 6.5 pF
- Capacitância de Saída: 3.5 pF
- Capacitância de Transferência: 0.002 pF
