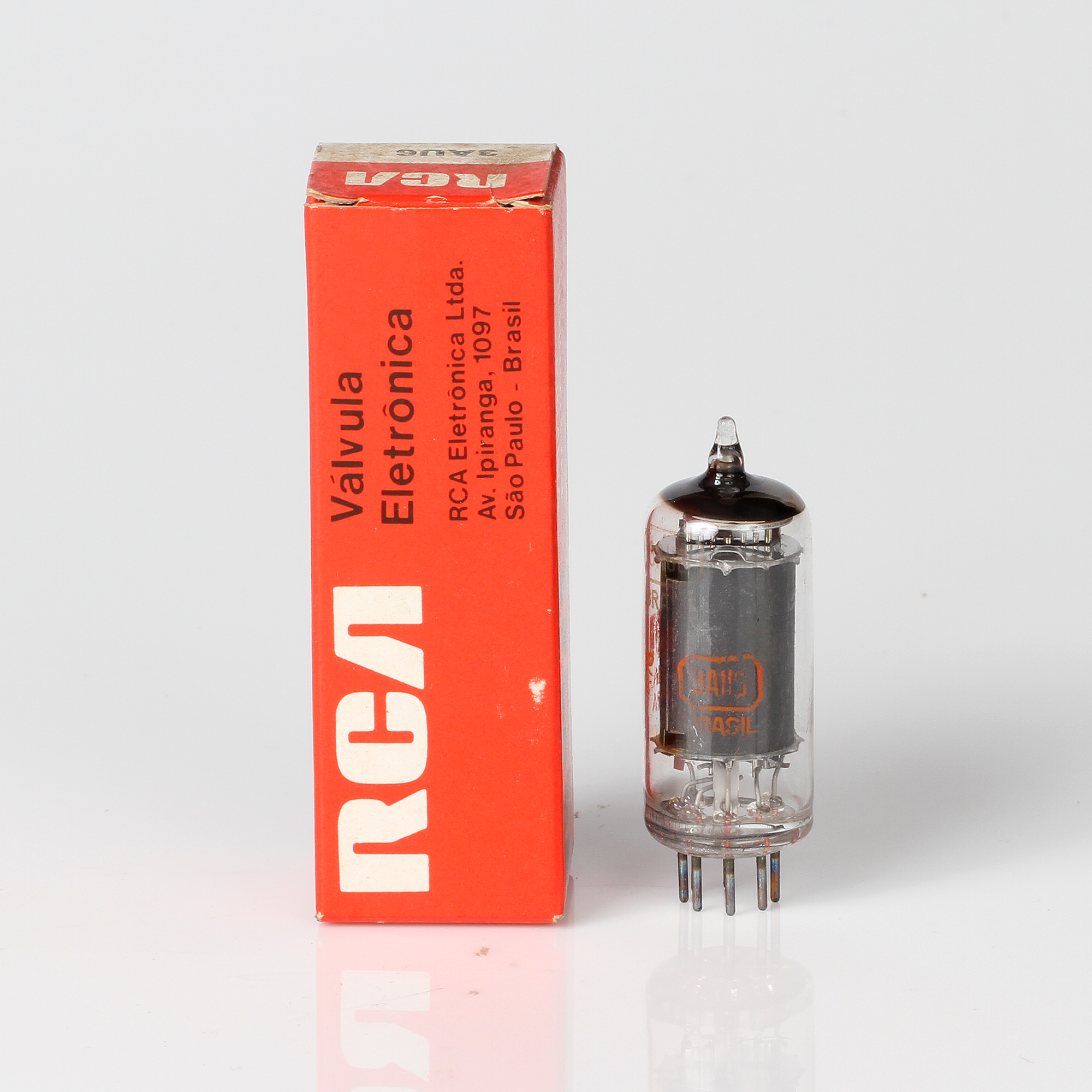

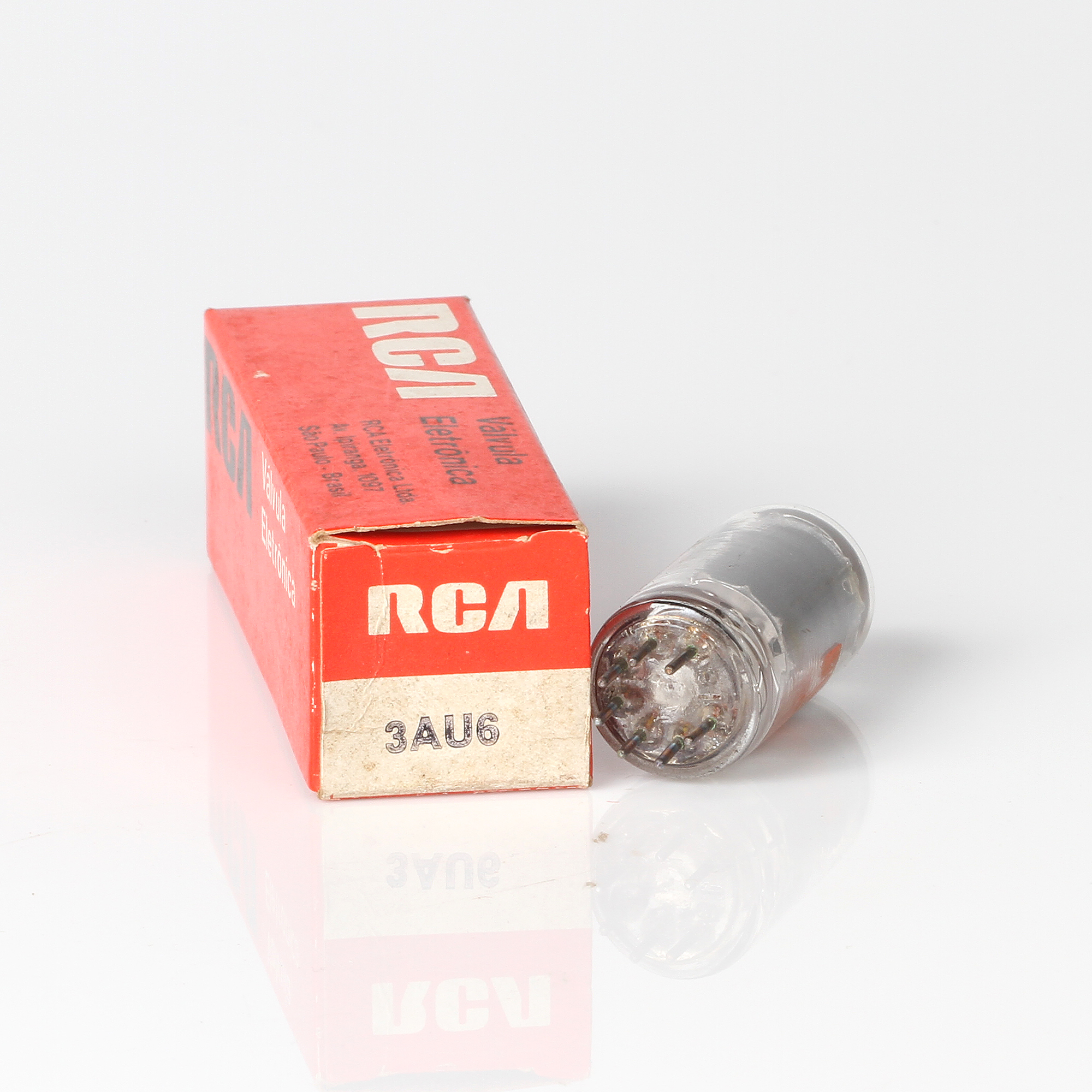

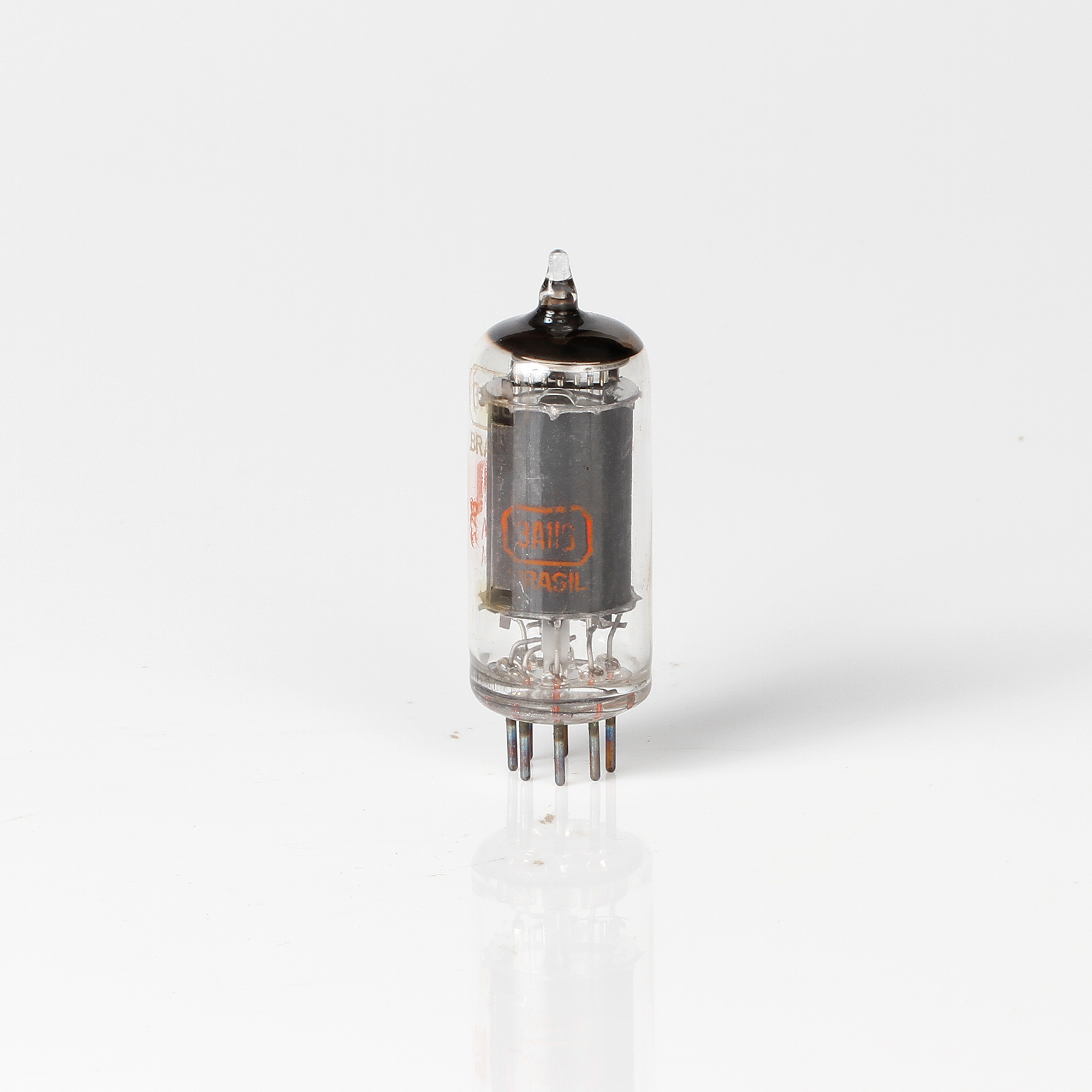

A válvula 3AU6 da RCA é um pentodo de alta frequência utilizado em diversas aplicações de amplificação de sinais de rádio e áudio. Esta válvula é frequentemente encontrada em circuitos de amplificação de RF (radiofrequência) e IF (frequência intermediária) em receptores de rádio e televisores.
Descrição Técnica da Válvula 3AU6 – RCA
1. Estrutura e Configuração:
- Tipo: Pentodo
- Função: Amplificação de alta frequência
- Base: Miniatura de 7 pinos
2. Características Elétricas:
- Tensão do filamento: 3.15V
- Corrente do filamento: 0.6A
- Tensão da placa: Máximo de 300V
- Corrente da placa: Máximo de 10mA
- Tensão da tela: Máximo de 150V
- Corrente da tela: Máximo de 2.5mA
- Ganho de tensão (µ): Aproximadamente 5000
- Resistência interna: Aproximadamente 1MΩ
- Transcondutância: Aproximadamente 5000 µmhos
3. Aplicações: A válvula 3AU6 é utilizada em:
- Amplificadores de RF: Amplificação de sinais de rádio em receptores.
- Amplificadores de IF: Amplificação de sinais de frequência intermediária em rádios e televisores.
- Osciladores: Em circuitos de oscilação para geração de sinais de RF.
4. Histórico e Uso: Produzida pela RCA, a 3AU6 era uma válvula comum em muitos aparelhos eletrônicos durante as décadas de 1950 e 1960. Sua capacidade de amplificar sinais de alta frequência com eficiência e baixo ruído a tornou uma escolha popular para designers de circuitos. Apesar do advento dos transistores, a 3AU6 ainda é apreciada por colecionadores e restauradores de equipamentos vintage devido às suas características de desempenho.
Manutenção e Cuidados
Para garantir a longevidade e o desempenho adequado da válvula 3AU6, siga estas recomendações:
- Manuseio delicado: Evitar choques e quedas que possam danificar o vidro da válvula.
- Operação dentro das especificações: Não exceder os valores de tensão e corrente recomendados para evitar sobrecarga.
- Verificação regular: Inspecionar as conexões elétricas para garantir que estejam limpas e bem fixadas, prevenindo mau contato.
