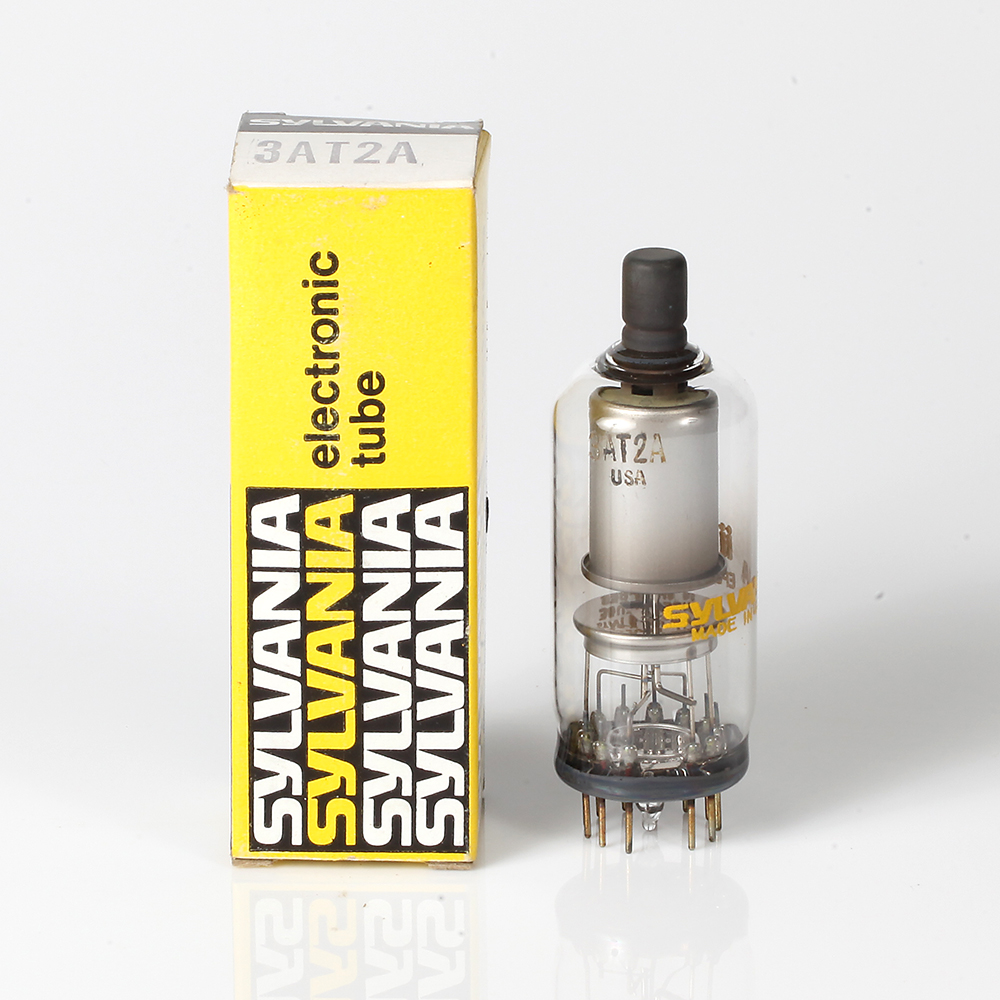

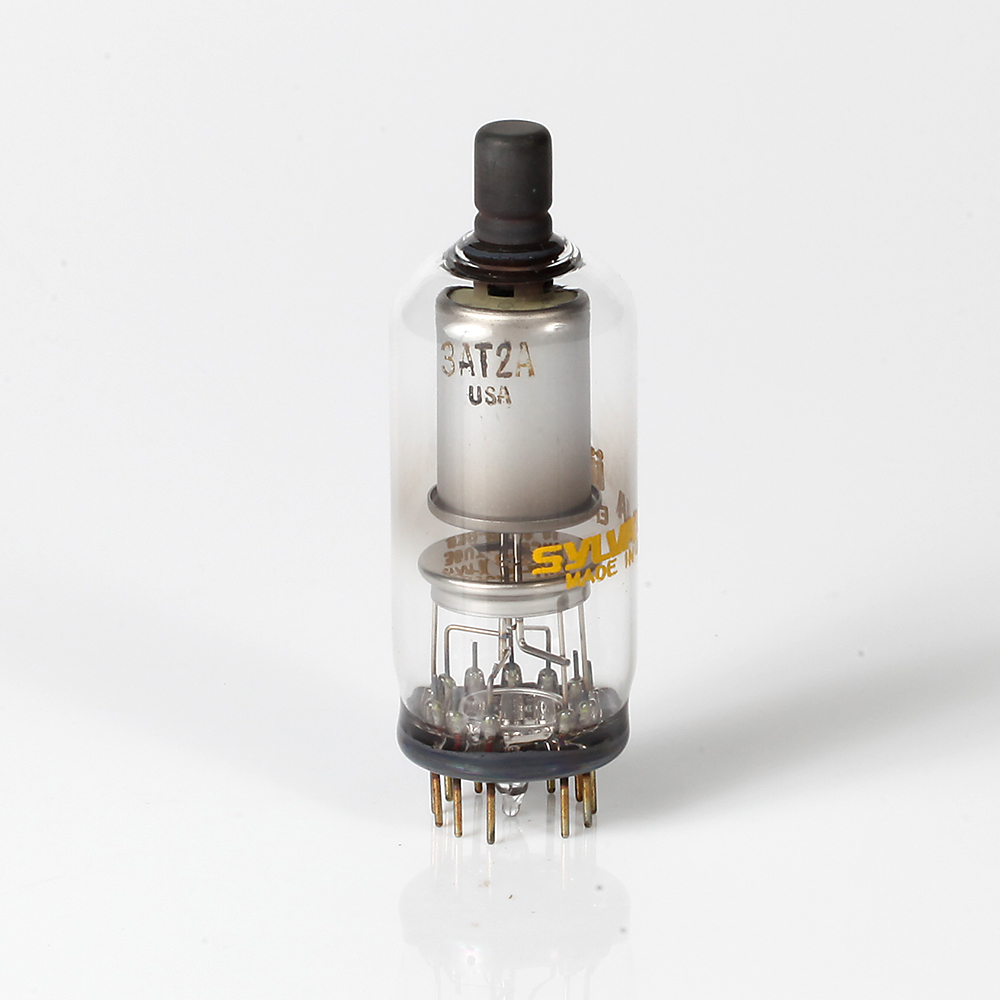

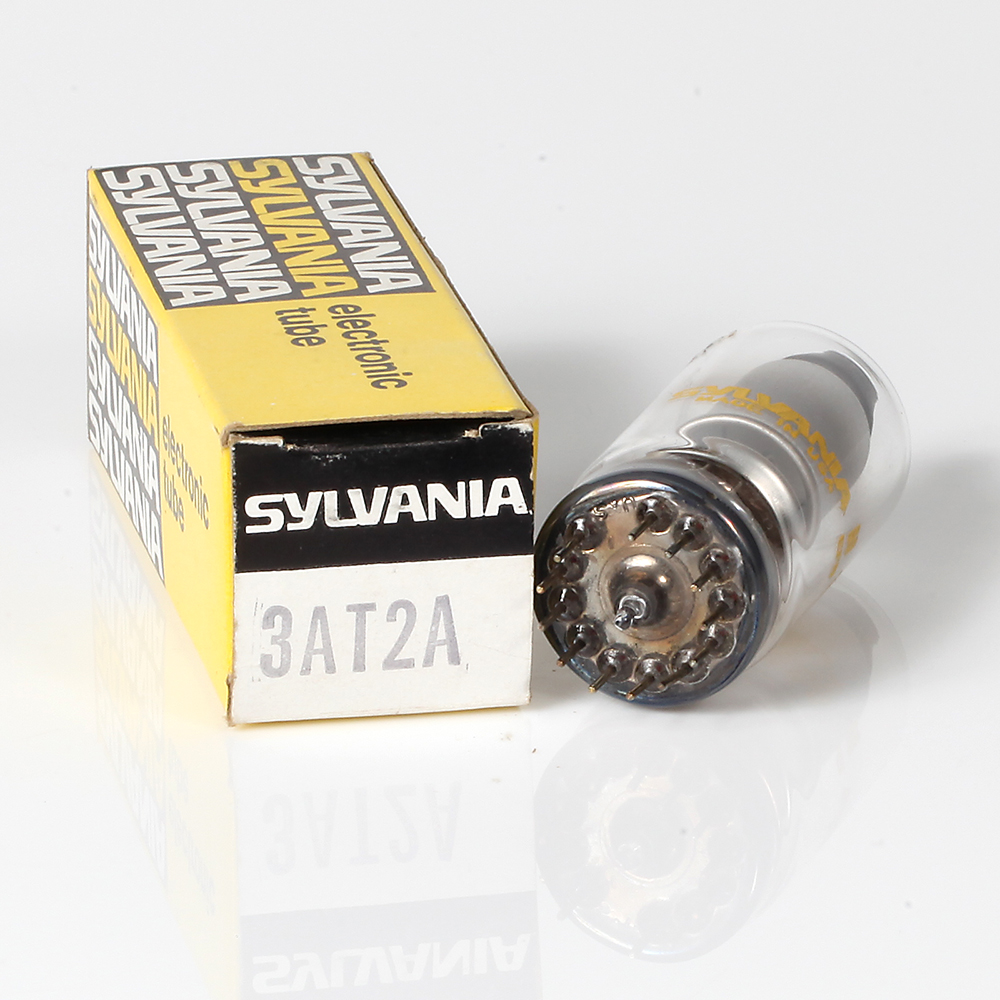

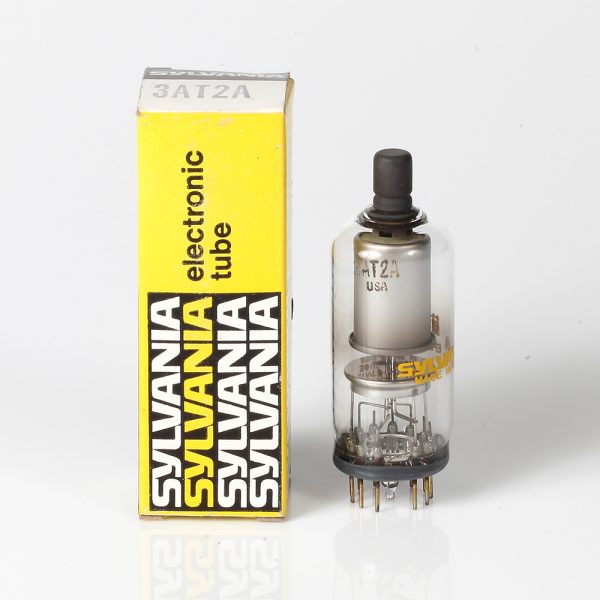

Válvula 3AT2 – GENERAL ELECTRIC
COMPACTRON DIODE PARA APLICAÇÕES DE RETIFICAÇÃO DE ALTA TENSÃO EM TV
DESCRIÇÃO E CLASSIFICAÇÃO
A válvula 3AT2 é uma compactron que contém um diodo do tipo cátodo-aquecedor projetado para uso em receptores de televisão como retificador de alta tensão para fornecer energia ao ânodo da válvula de imagem.
GERAL
ELÉTRICO
- Cátodo: Revestido, Unipotencial
- Características e Classificações do Aquecedor:
- Tensão do Aquecedor, AC ou DC: 3.15 + 0.32 Volts
- Corrente do Aquecedor: 0.22 Amperes
- Capacitâncias Intereletrodos Diretas, aproximadas:
- Placa para Aquecedor, Cátodo e Escudo Interno: 1.5 pf
MECÂNICO
- Posição de Operação: Qualquer
- Envoltório: T-9, Vidro
- Base: E12-70, Botão de 12 Pinos
- Tampa Superior: C1-34, Pequena
- Desenho de Contorno: EIA 9-100
- Diâmetro Máximo: 1.188 Polegadas
- Comprimento Total Máximo: 3.625 Polegadas
- Altura Máxima Assentada: 3.250 Polegadas
- Altura Mínima Assentada: 3.000 Polegadas
CLASSIFICAÇÕES MÁXIMAS
As classificações máximas de projeto são valores limitantes das condições operacionais e ambientais aplicáveis a uma válvula de um tipo especificado conforme definido por seus dados publicados e não devem ser excedidos nas piores condições prováveis. O fabricante da válvula escolhe esses valores para fornecer uma aceitabilidade de serviço da válvula, permitindo os efeitos das mudanças nas condições operacionais devido a variações nas características da válvula em consideração. O fabricante do equipamento deve projetar para que, inicialmente e ao longo da vida, nenhum valor máximo de projeto para o serviço pretendido seja excedido com uma válvula sob as piores condições operacionais prováveis com respeito à variação de tensão de alimentação, variação de componentes do equipamento, ajuste de controle do equipamento, variação de carga, variação de sinal, condições ambientais e variações nas características de todos os outros dispositivos eletrônicos no equipamento.
DIMENSÕES FÍSICAS
- Pin 1: Aquecedor, Cátodo e Escudo Interno
- Pin 2: Aquecedor, Cátodo e Escudo Interno
- Pin 3: Sem Conexão
- Pin 4: Sem Conexão
- Pin 5: Aquecedor, Cátodo e Escudo Interno
- Pin 6: Aquecedor, Cátodo e Escudo Interno
- Pin 7: Sem Conexão
- Pin 8: Aquecedor
- Pin 9: Aquecedor, Cátodo e Escudo Interno
- Pin 10: Sem Conexão
- Pin 11: Sem Conexão
- Pin 12: Aquecedor
- Tampa Superior: Placa
CONEXÕES DOS TERMINAIS
CLASSIFICAÇÕES MÁXIMAS (Cont.)
SERVIÇOS DE RETIFICAÇÃO FLYBACK
- Tensão Inversa de Pico da Placa: 30,000 Volts
- Corrente de Pico da Placa em Estado Estacionário: 88 Milésimos de Ampere
- Corrente de Saída DC: 1.7 Milésimos de Ampere
CARACTERÍSTICAS MÉDIAS
- Queda de Tensão da Válvula, aproximada: 77 Volts a 7.0 Milésimos de Ampere
CARACTERÍSTICAS MÉDIAS DA PLACA
GENERAL ELECTRIC
