— INFORMAÇÕES DO PRODUTO — Página 1 de 4 Diodo 3A3-C
PARA APLICAÇÕES DE RETIFICADOR DE ALTA TENSÃO EM TV
- TIPO DE TV COLORIDA = 30000 VOLTS DC 5 2.0 MILLIAMPERES DC
- CLASSIFICAÇÃO DE RADIAÇÃO X

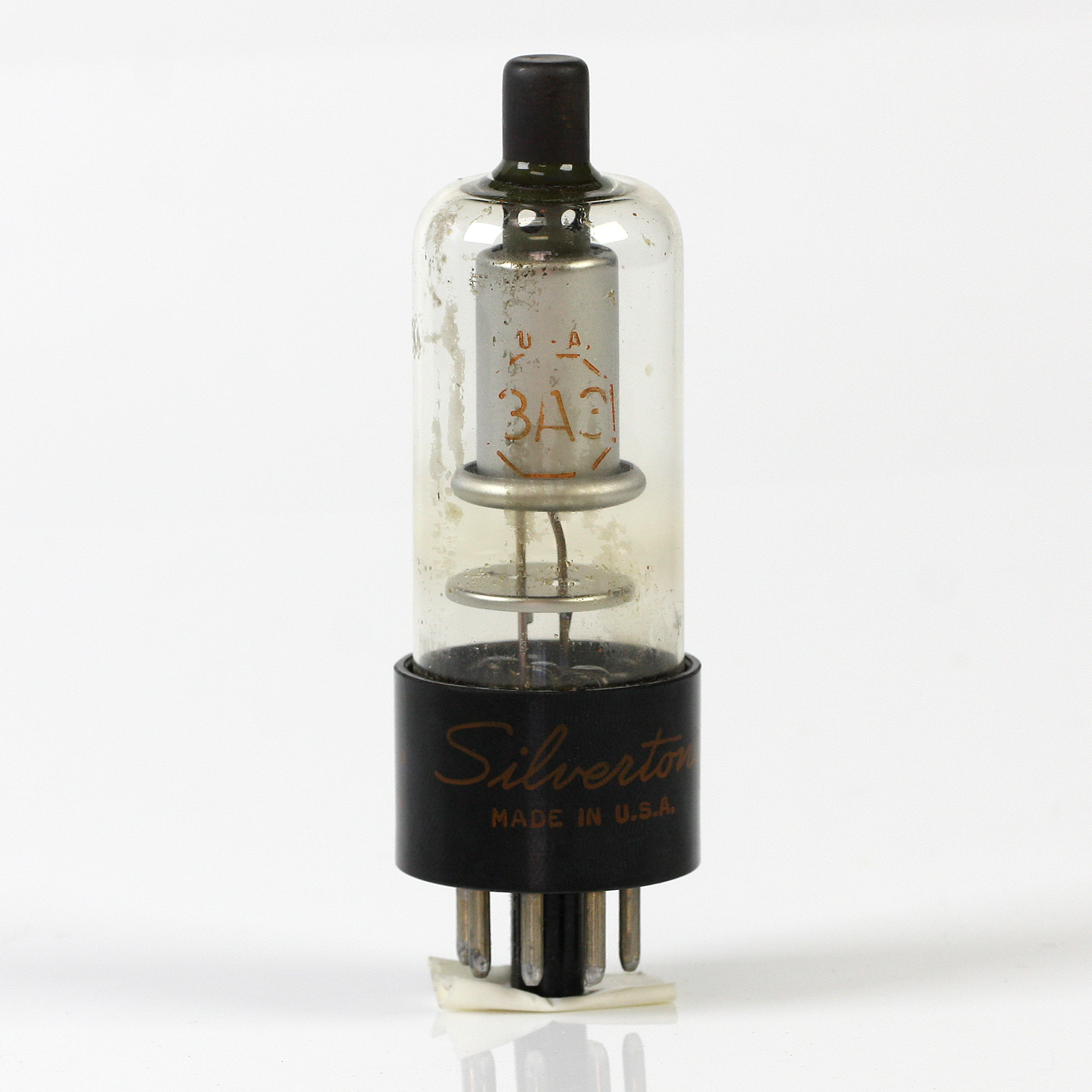

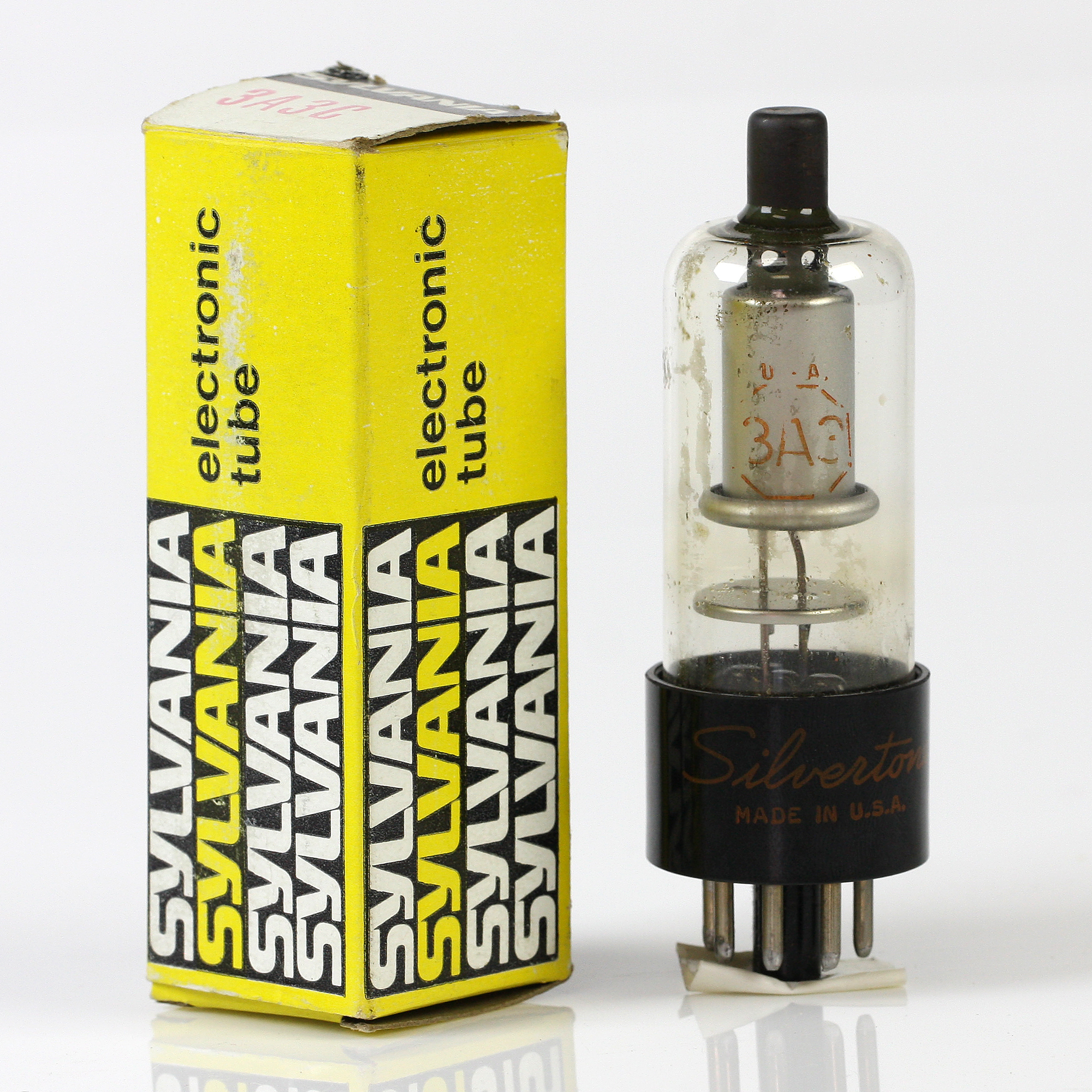

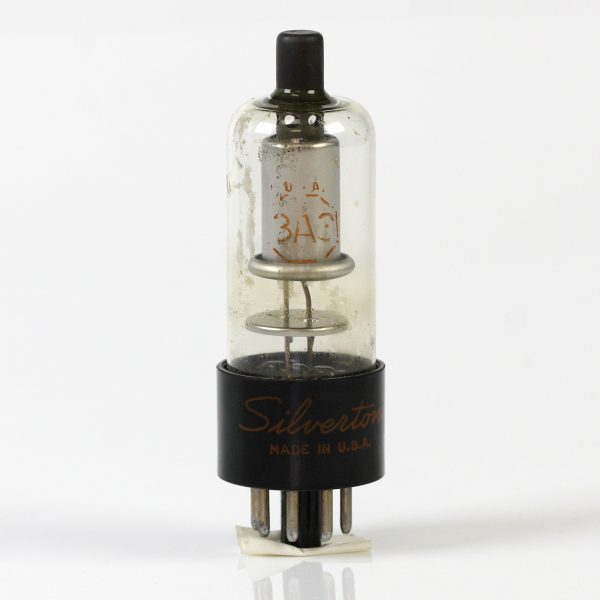

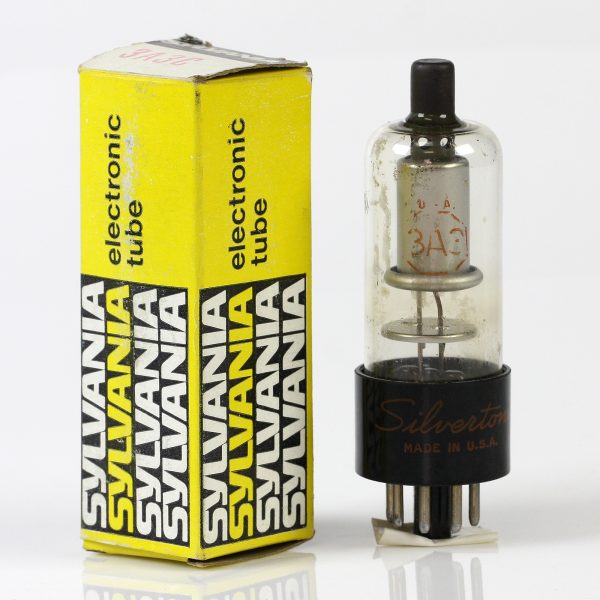

O 343-C é um diodo do tipo cátodo aquecido, projetado para uso em televisores coloridos como o retificador de alta tensão para fornecer energia ao ânodo do tubo de imagem. Ele é principalmente destinado ao uso em fontes de alimentação do tipo flyback.
As classificações de tensão e corrente do 343-C são consistentes com os requisitos das aplicações de televisão colorida atuais.
O 343-C apresenta blindagem embutida contra radiação X e controles adicionais de design e especificação para a redução da emissão de radiação X.
GERAL
ELÉTRICO
MECÂNICO
- Cátodo – Revestido Unipotencial
- Posição de Operação – Qualquer
- Envelope – T-9, Vidro
- Características e Classificações do Aquecedor:
- Tensão do Aquecedor, AC ou DC: 3,15 ± 0,5 Volts
- Corrente do Aquecedor: 2,0 ± 0,220 Amperes
- Capacitâncias Intereletrodas Diretas, aproximadas:
- Placa para Aquecedor, Cátodo e Blindagem Interna: 1,5 pF
- Diâmetro Máximo do Bulbo: 1,188 polegadas
- Diâmetro Máximo do Selamento: 1,250 polegadas
- Diâmetro Mínimo do Bulbo: 1,062 polegadas
- Comprimento Total Máximo: 3,812 polegadas
- Altura Máxima Assentada: 3,250 polegadas
- Altura Mínima Assentada: 3,000 polegadas
CLASSIFICAÇÕES MÁXIMAS
SERVIÇO DE RETIFICADOR FLYBACK – VALORES MÁXIMOS DE DESIGN, A MENOS QUE SEJA INDICADO O CONTRÁRIO
- Tensão Inversa de Pico:
- Componente DC (Valor Absoluto Máximo): 30000 Volts
- Total DC e Pico (Valor Absoluto Máximo): 38000 Volts
- Corrente de Pico de Placa em Estado Estável: 100 Milliamperes
- Corrente de Saída DC: 2,0 Milliamperes
- Tensão do Aquecedor, AC ou DC (Valor Absoluto Máximo): 3,65 Volts
- Tensão do Aquecedor, AC ou DC (Valor Absoluto Mínimo): 2,65 Volts
DIMENSÕES FÍSICAS E CONEXÕES DOS TERMINAIS

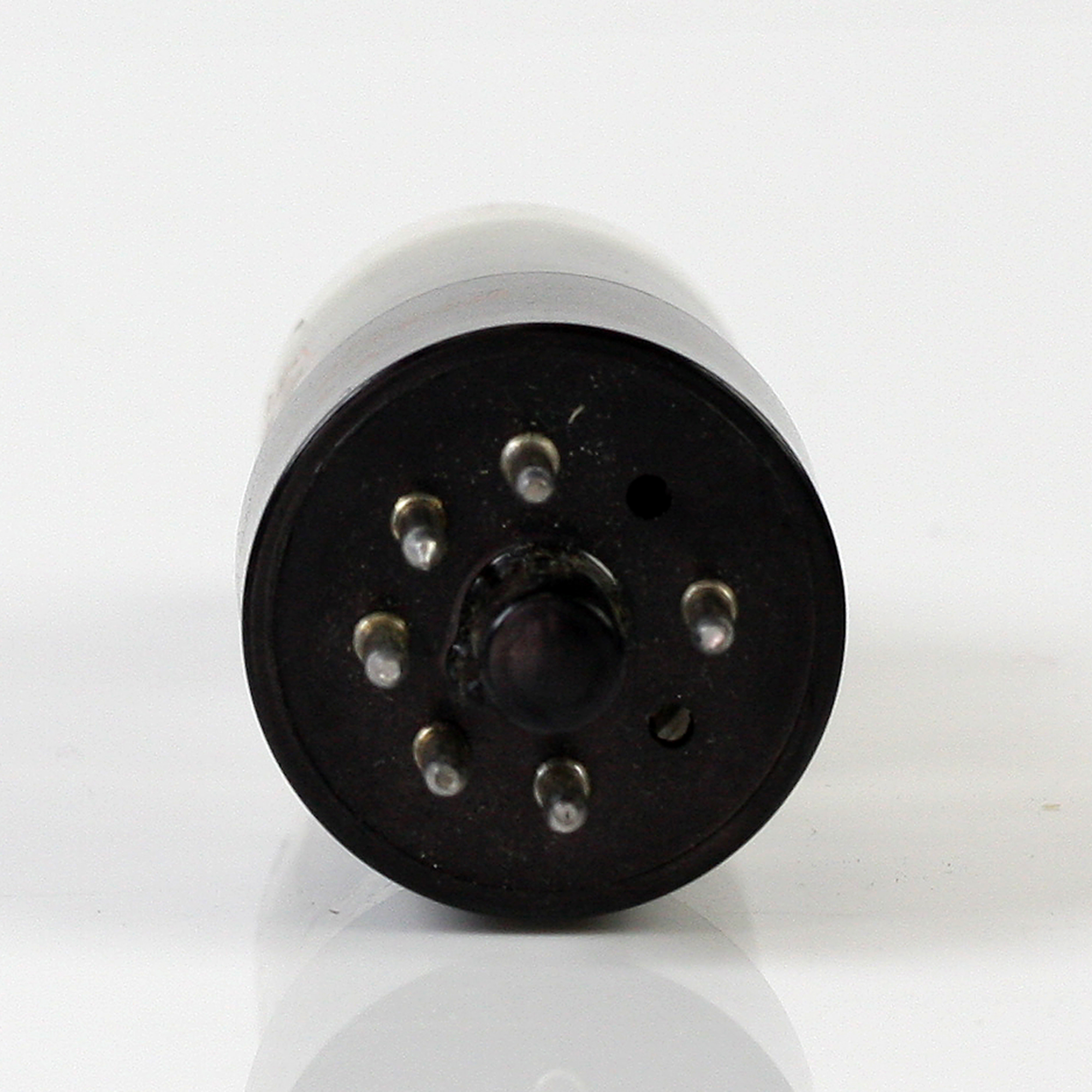

Diagrama de Base:
- Pino 1 – Conexão Interna – Não Usar
- Pino 2 – Aquecedor
- Pino 3 – Conexão Interna – Não Usar
- Pino 5 – Conexão Interna – Não Usar
- Pino 7 – Aquecedor, Cátodo e Blindagem Interna
- Pino 8 – Conexão Interna – Não Usar
- Top Cap – Placa
RATINGS MÁXIMOS (Cont.)
Classificações Máximas de Design são valores limitantes das condições operacionais e ambientais aplicáveis a um tubo eletrônico de um tipo especificado, conforme definido por seus dados publicados e não devem ser excedidos nas piores condições prováveis.
O fabricante do tubo escolhe esses valores para fornecer uma durabilidade aceitável do tubo, fazendo uma concessão para os efeitos das mudanças nas condições operacionais devido a variações nas características do tubo em consideração.
O fabricante do equipamento deve projetar de forma que, inicialmente e ao longo da vida útil, nenhum valor máximo de design para o serviço pretendido seja excedido com um tubo nas piores condições operacionais prováveis em relação à variação da tensão de alimentação, variação dos componentes do equipamento, ajuste de controle do equipamento, variação de carga, variação de sinal, condições ambientais e variações nas características de todos os outros dispositivos eletrônicos no equipamento.
Classificações Máximas Absolutas são valores limitantes das condições operacionais e ambientais aplicáveis a qualquer tubo eletrônico de um tipo especificado, conforme definido por seus dados publicados, e não devem ser excedidos nas piores condições prováveis.
O fabricante do tubo escolhe esses valores para fornecer uma durabilidade aceitável do tubo, não fazendo concessão para variações do equipamento, variações ambientais e os efeitos das mudanças nas condições operacionais devido a variações nas características do tubo em consideração e de todos os outros dispositivos eletrônicos no equipamento.
CARACTERÍSTICAS MÉDIAS
Queda de Tensão do Tubo, aproximada:
- Ib = 7.0 Milliamperes: 60 Volts
CLASSIFICAÇÃO DE RADIAÇÃO X
- Radiação X, máxima: 25 mR/hr
Com base em dados de testes acumulados, os tubos não excedem o limite máximo de classificação de 25 mR/hr em qualquer momento durante sua vida útil, quando operados dentro das classificações máximas, incluindo a tensão do aquecedor, especificadas nesta ficha técnica.
Esta classificação máxima de radiação X é baseada em dados obtidos com o uso do medidor de pesquisa RF Victoreen 440 com uma abertura de 3 3/8 polegadas. A radiação X é medida com a face do medidor a uma distância de 4 3/4 polegadas da superfície externa do tubo. Estas informações de classificação não são necessariamente aplicáveis quando um instrumento de medição de radiação diferente ou abertura é usado.
A operação do 343-C fora das Classificações Máximas Absolutas indicadas pode danificar o tubo e/ou resultar em mudanças temporárias ou permanentes nas características de radiação X do tubo. O design do equipamento deve garantir que essas Classificações Máximas Absolutas não sejam excedidas.
A General Electric Company não faz nenhuma representação sobre a emissão de radiação X desses tubos quando operados além das classificações máximas estabelecidas aqui.
CARACTERÍSTICAS DE RADIAÇÃO X
O 343-C produzirá níveis variáveis de radiação X dependendo das condições operacionais. Com base em fatores conhecidos de atenuação dos materiais de construção do tubo e dados de testes acumulados, a emissão de radiação X não deve exceder os valores máximos esperados indicados abaixo para os diferentes valores de tensão DC total e de pico inverso, com todas as outras condições operacionais permanecendo constantes.
- Tensão Total DC e Inversa de Pico / Emissão Máxima Esperada de Radiação X:
- 38 Kv (30 KV Componente Máximo DC): 25.0 mR/hr
- 33 Kv (27 KV Componente Máximo DC): 3.0 mR/hr
- 30 KV (25 KV Componente Máximo DC): 0.5 mR/hr
As características de radiação X acima são medidas de acordo com a Publicação No. 67 da JEDEC, “Prática Recomendada para Medição de Radiação X de Tubos Receptores”, e controladas de acordo com a Publicação No. 73 da JEDEC, “Prática Recomendada para Controle de Qualidade de Radiação X de Tubos Retificadores de Alta Tensão e Reguladores de Shunt Receptores”.
AVISO DE RADIAÇÃO X
As altas tensões associadas ao 343-C resultam na produção de radiação X que pode constituir um risco à saúde em exposição prolongada a curta distância, a menos que o tubo esteja adequadamente blindado. O design do equipamento deve prever essa blindagem.
Devem ser tomadas precauções durante a manutenção de equipamentos que utilizam o 343-C para garantir que a alta tensão seja ajustada ao valor recomendado e que quaisquer componentes de blindagem sejam recolocados em suas posições pretendidas antes que o equipamento seja operado.
PERIGO DE CHOQUE
As altas tensões em que o 3A3-C é operado podem ser extremamente perigosas para o usuário ou técnico. Deve-se tomar extremo cuidado no uso e na manutenção e ajuste de qualquer circuito de alta tensão.
Devem ser tomadas precauções durante a substituição ou manutenção do 343-C em equipamentos para garantir que o terminal de saída de alta tensão esteja devidamente aterrado ao inserir ou remover o tubo de seu soquete ou ao conectar ou desconectar o conector do topo.
O FABRICANTE DO EQUIPAMENTO DEVE FORNECER UMA ETIQUETA DE AVISO EM UMA POSIÇÃO APROPRIADA NO EQUIPAMENTO PARA INFORMAR O TÉCNICO SOBRE TODAS AS PRECAUÇÕES AQUI MENCIONADAS.
NOTAS
O projetista do equipamento deve projetar o equipamento de modo que a tensão do aquecedor esteja centralizada no valor especificado, com variações de fornecimento de aquecedor restritas para manter a tensão do aquecedor dentro da tolerância especificada.
- Corrente do aquecedor de um tubo a Ef = 3,15 volts.
- Sem blindagem externa.
Para operação em um sistema de televisão de 525 linhas e 30 quadros, conforme descrito em “Padrões de Boas Práticas de Engenharia para Estações de Transmissão de Televisão”,
