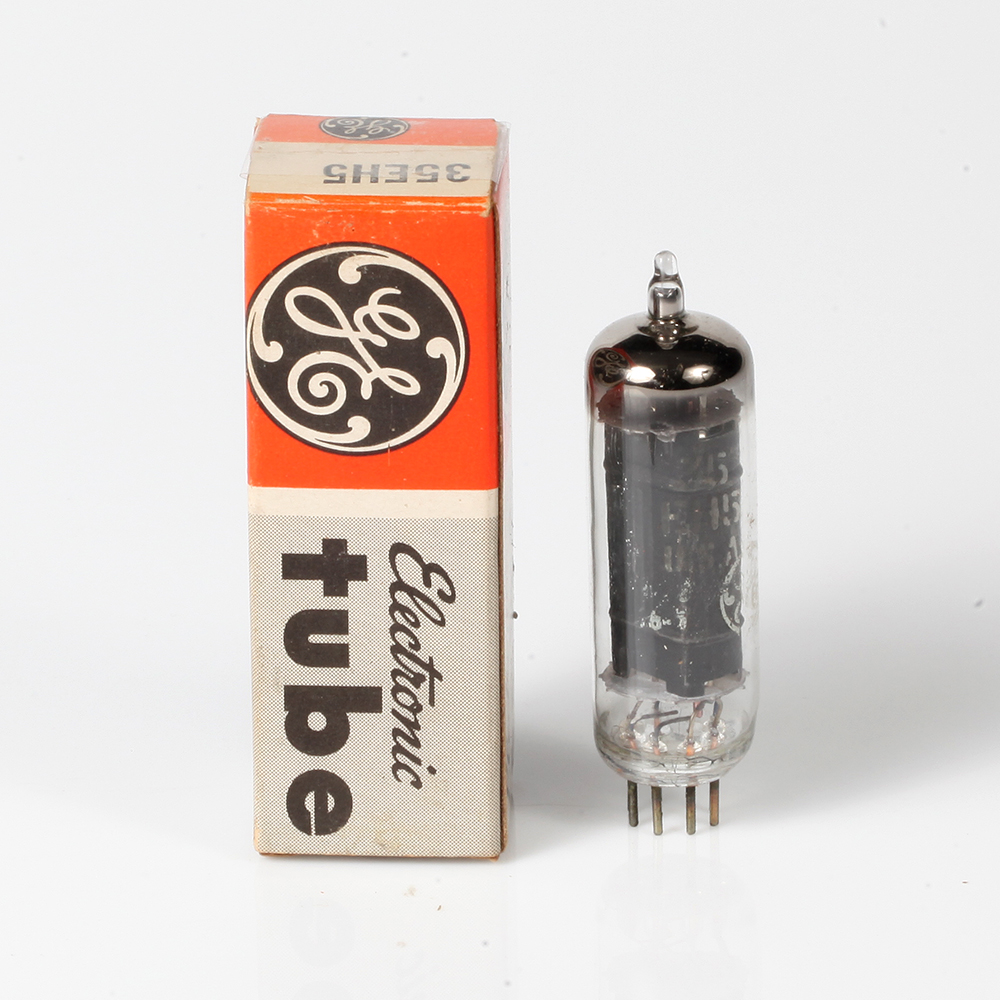

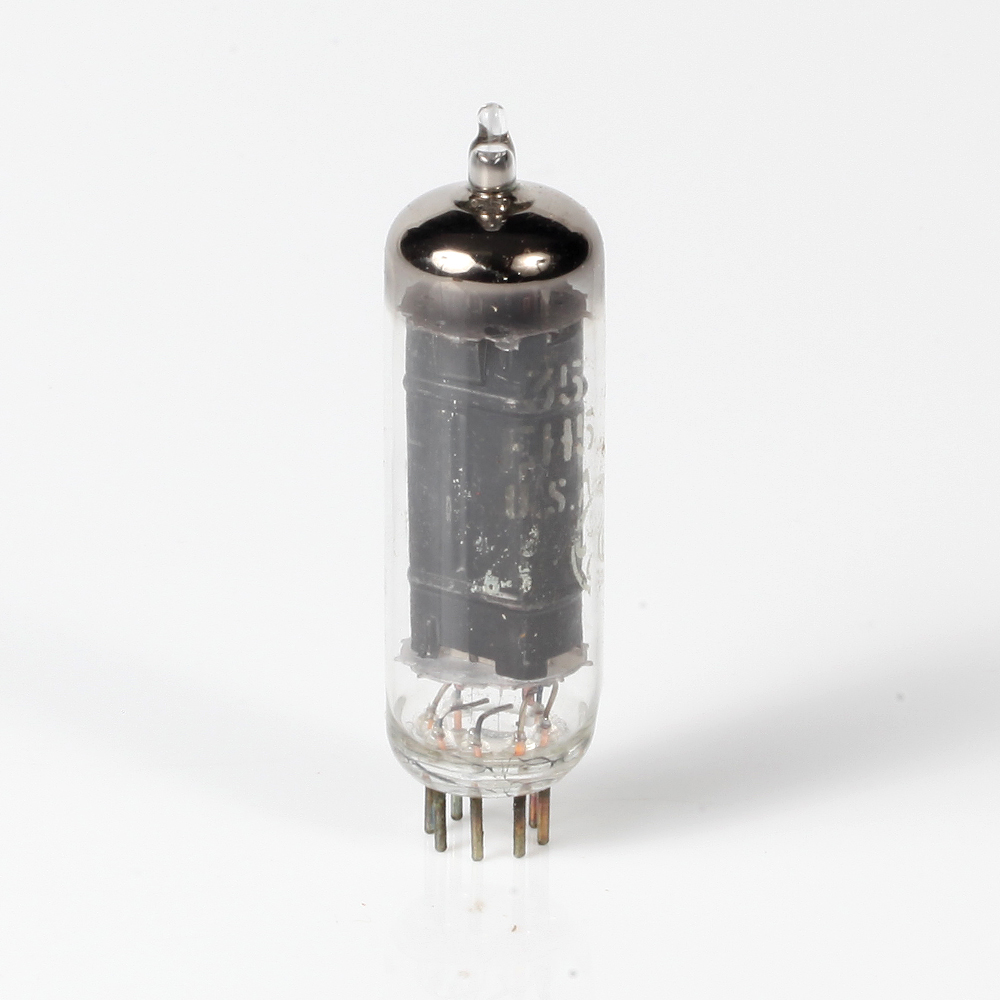

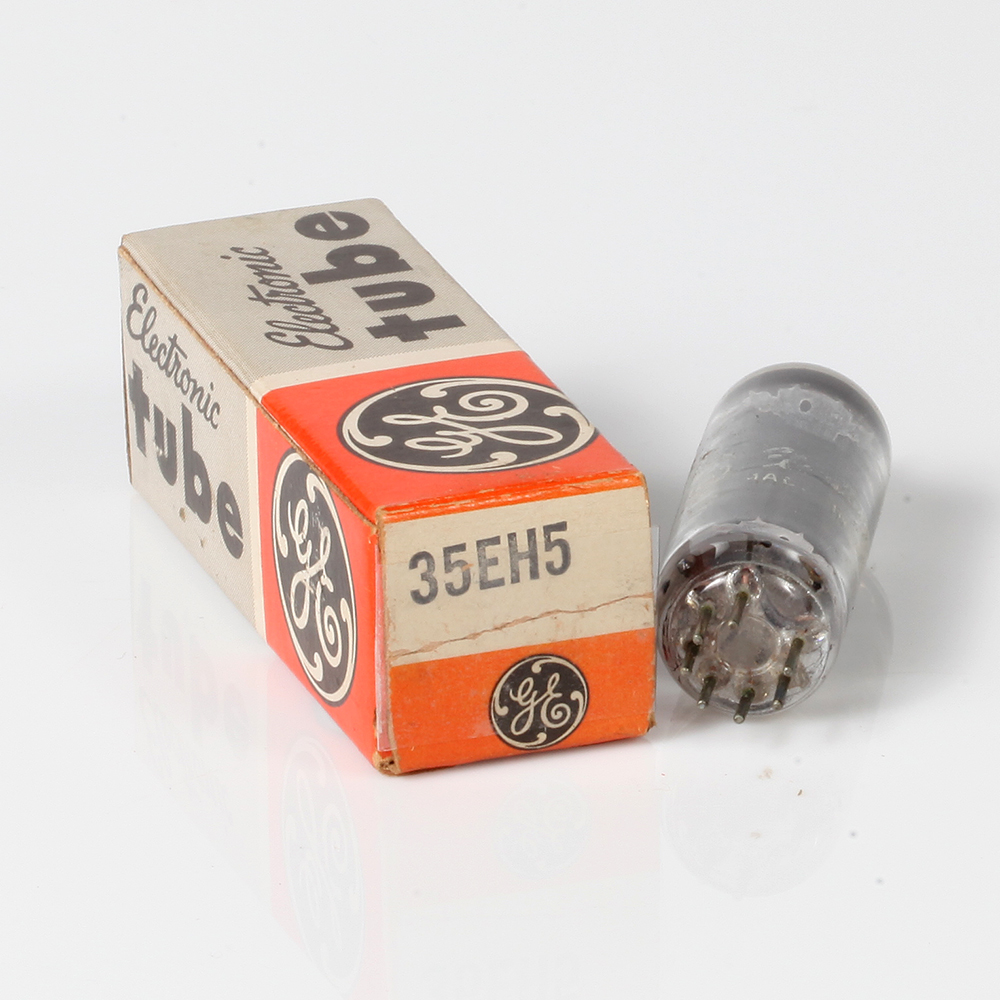

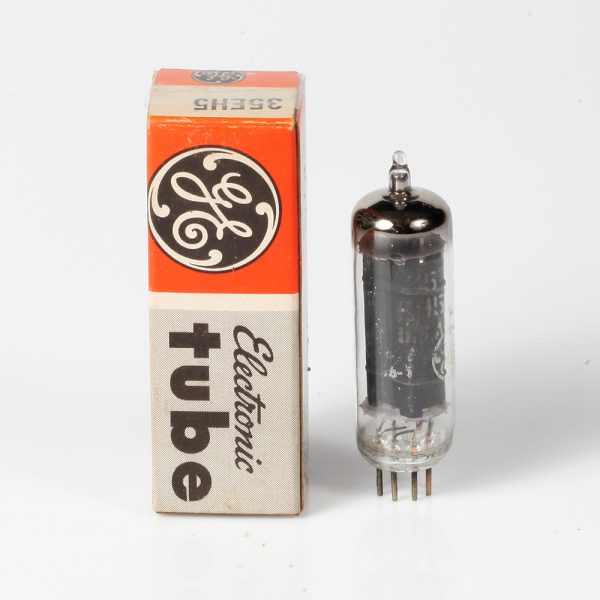

Válvula 35EH5 – General Electric
Descrição Geral
Tipo Miniatura de 7 Pinos
A válvula 35EH5 é um pentodo de saída de potência projetado para amplificação de áudio em receptores de rádio e equipamentos de áudio.
Características Elétricas
Características do Aquecedor:
- Tensão (AC ou DC): 35 volts
- Corrente: 0.15 amp
Capacitâncias Diretas Entre Eletrodos:
- Sem Escudo Externo:
- Grade 1 para Placa: 3.0 pF
- Entrada: Grade 1 para (Aquecedor + Grade 2 + Escudo Interno, Cátodo): 3.5 pF
- Saída: Placa para (Aquecedor + Grade 2 + Escudo Interno, Cátodo): 2.0 pF
- Com Escudo Externo:
- Grade 1 para Placa: 3.0 pF
- Entrada: Grade 1 para (Aquecedor + Grade 2 + Escudo Interno, Cátodo): 3.5 pF
- Saída: Placa para (Aquecedor + Grade 2 + Escudo Interno, Cátodo): 2.0 pF
Características de Amplificação, Classe A:
Unidade: Pentodo
- Tensão de Placa: 110 volts
- Tensão da Grade Nº 2: 110 volts
- Tensão da Grade Nº 1: -7.5 volts
- Fator de Amplificação: –
- Resistência de Placa (Aprox.): 150000 ohms
- Transcondutância: 4000 µmhos
- Corrente de Placa: 48 mA
- Corrente da Grade Nº 2: 8 mA
- Potência de Saída: 1.5 watts
Características Mecânicas
- Posição de Operação: Qualquer
- Tipo de Cátodos: Coated Uni-potential
- Comprimento Máximo Total: 2-1/16″
- Comprimento Máximo Assentado: 1-1/2″
- Comprimento, Base ao Assento do Bulbo (Excluindo o Topo): 1-7/8″
- Diâmetro: 0.688”
- Contorno Dimensional: Veja a Seção Geral
- Bulbo: T0-5
- Base: Pequeno Botão Noval de 7 Pinos (Apice Nº ES-1)
Designação de Base para VISÃO INFERIOR:
- Pino 1 – Cátodo
- Pino 2 – Grade Nº 1
- Pino 3 – Grade Nº 2
- Pino 4 – Aquecedor
- Pino 5 – Placa
- Pino 6 – Não Conectado
- Pino 7 – Aquecedor
Classificações Máximas, Valores Máximos de Projeto:
Unidade: Pentodo
- Tensão de Placa: 135 volts
- Tensão da Grade Nº 2: 135 volts
- Tensão da Grade Nº 1: -7.5 volts
- Dissipação de Placa: 2.5 watts
- Potência de Saída: 1.5 watts
Aplicações:
A válvula 35EH5 é ideal para uso em:
- Amplificadores de áudio em receptores de rádio
- Equipamentos de áudio de baixa potência
- Outros dispositivos eletrônicos que requerem amplificação de sinal de áudio
