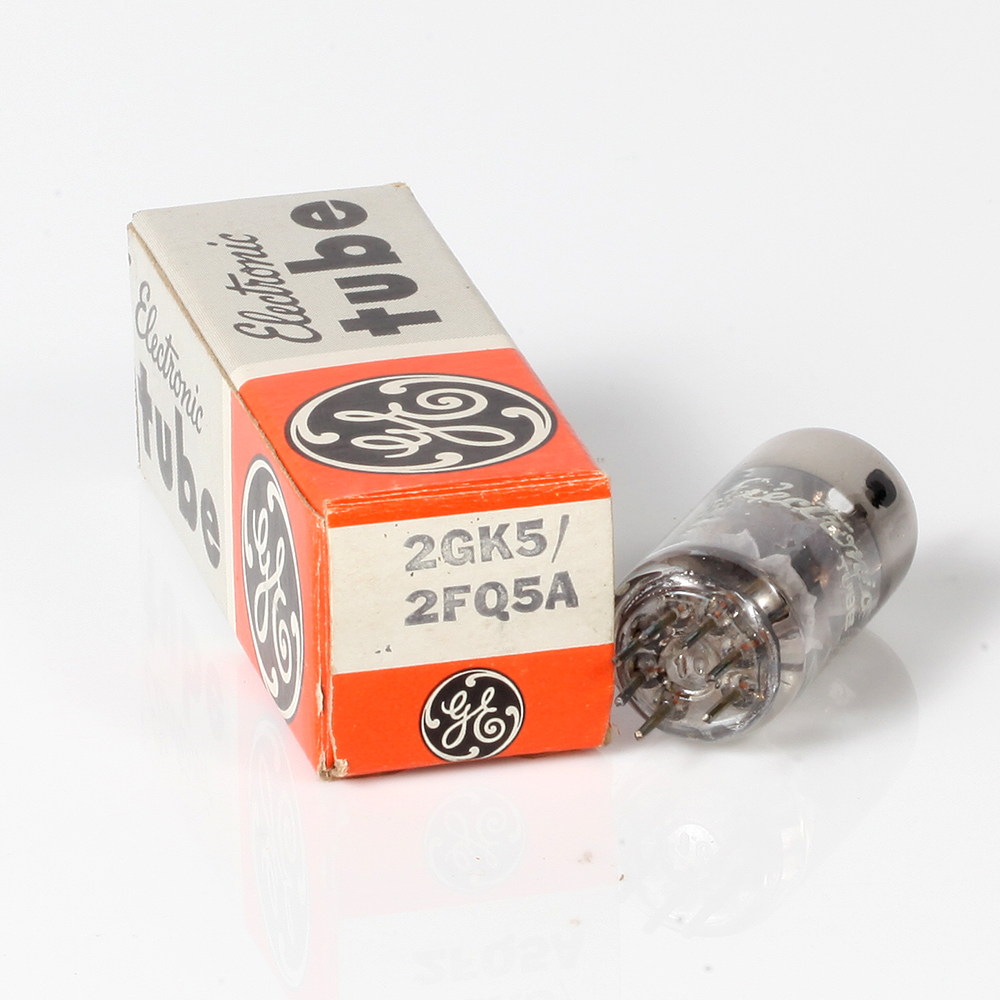

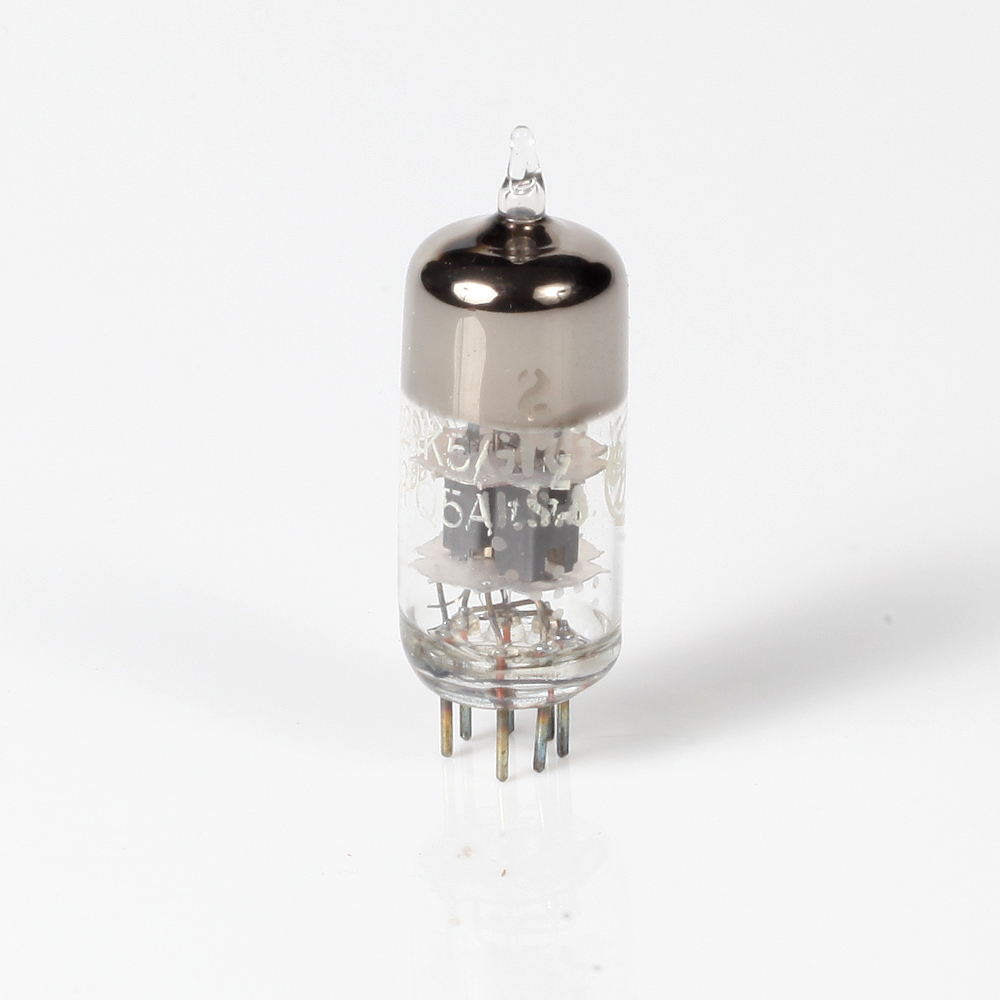

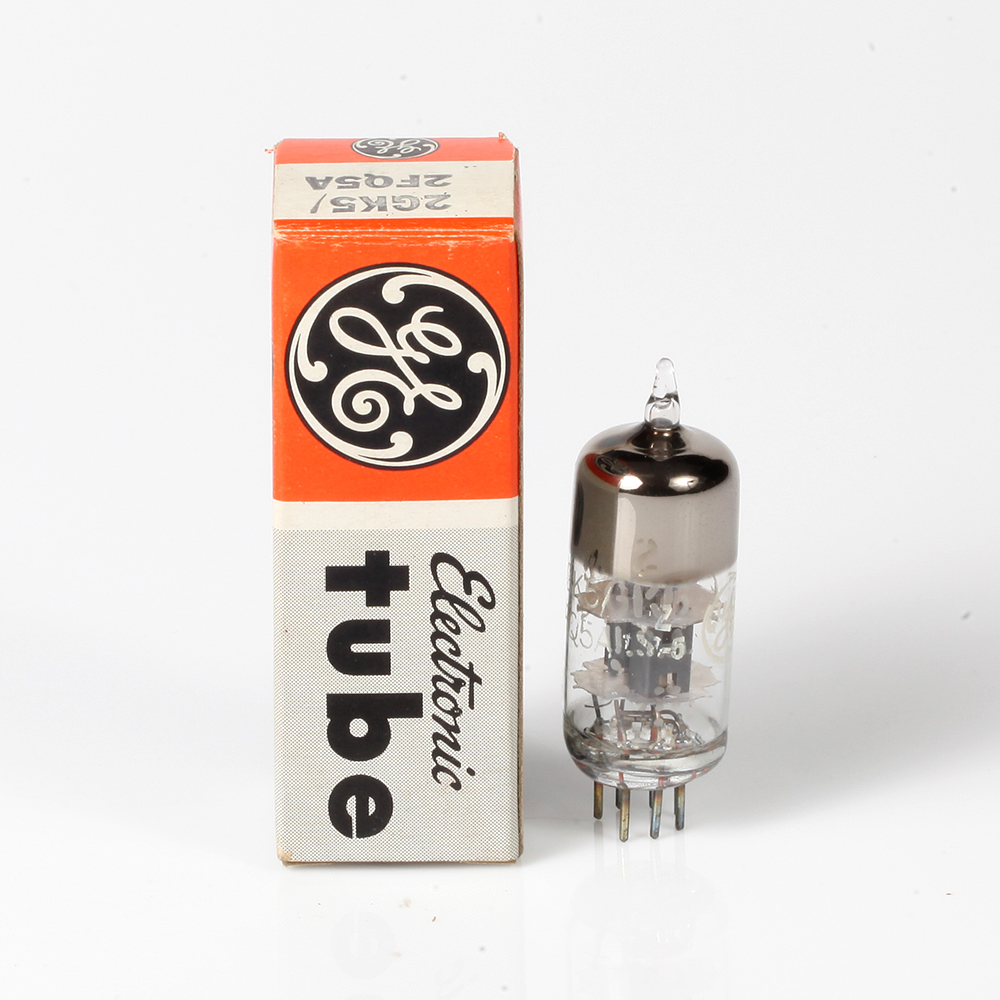

Válvula 2GK5/2FQ5A – GENERAL ELECTRIC

Válvulas 2GK5 / 2FQ5A – General Electric

Descrição Geral

Tipo Miniatura de 7 Pinos

As válvulas 2GK5 e 2FQ5A são triodos de alta transcondutância projetados para amplificação de RF e FI em receptores de rádio e TV.

Características Elétricas

Características do Aquecedor:

• Tensão (AC ou DC): 2.6 volts
• Corrente: 0.5 amp

Capacitâncias Diretas Entre Eletrodos:

• Sem Escudo Externo:
  • Grade para Placa: 1.5 pF
  • Entrada: Grade para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 2.5 pF
  • Saída: Placa para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 1.7 pF
• Com Escudo Externo:
  • Grade para Placa: 1.5 pF
  • Entrada: Grade para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 2.5 pF
  • Saída: Placa para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 1.7 pF

Características de Amplificação, Classe A:

Unidade: Triodo

• Tensão de Placa: 250 volts
• Tensão da Grade Nº 1: -2 volts
• Fator de Amplificação: 100
• Resistência de Placa (Aprox.): 6200 ohms
• Transcondutância: 5000 µmhos
• Corrente de Placa: 10 mA

Características Mecânicas

• Posição de Operação: Qualquer
• Tipo de Cátodos: Coated Uni-potential
• Comprimento Máximo Total: 1-3/4″
• Comprimento Máximo Assentado: 1-3/8″
• Comprimento, Base ao Assento do Bulbo (Excluindo o Topo): 1-1/2″
• Diâmetro: 0.375” a 0.500″
• Contorno Dimensional: Veja a Seção Geral
• Bulbo: T0-1/2
• Base: Pequeno Botão Noval de 7 Pinos (Apice Nº ES-1)

Designação de Base para VISÃO INFERIOR:

• Pino 1 – Cátodo
• Pino 2 – Grade
• Pino 3 – Placa
• Pino 4 – Aquecedor
• Pino 5 – Grade (Escudo Interno)
• Pino 6 – Não Conectado
• Pino 7 – Aquecedor

Classificações Máximas, Valores Máximos de Projeto:

Unidade: Triodo

• Tensão de Placa: 330 volts
• Tensão da Grade Nº 1: 0 max. volts
• Dissipação de Placa: 2.5 max. watts

Aplicações:

As válvulas 2GK5 e 2FQ5A são ideais para uso em:

• Amplificadores de RF em receptores de TV
• Amplificadores de FI em receptores de rádio
• Outros dispositivos eletrônicos que requerem amplificação de sinal de alta frequência
