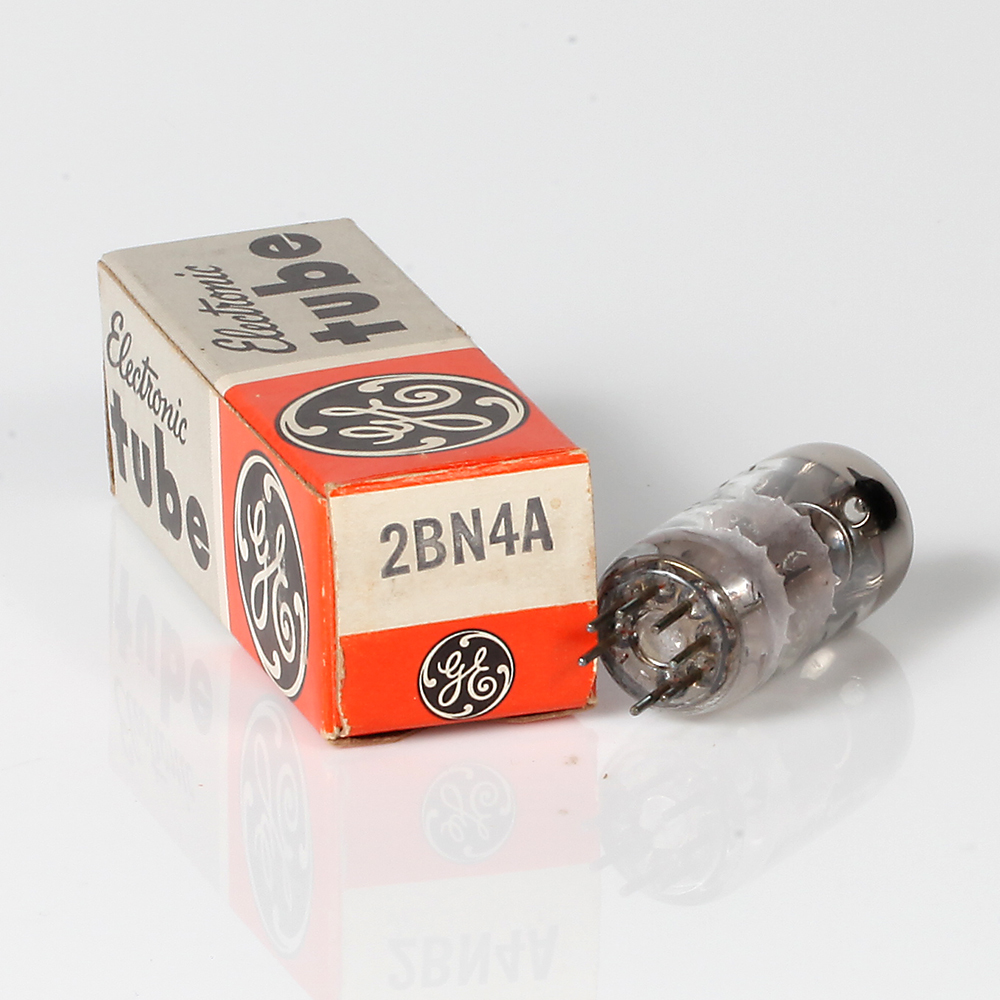

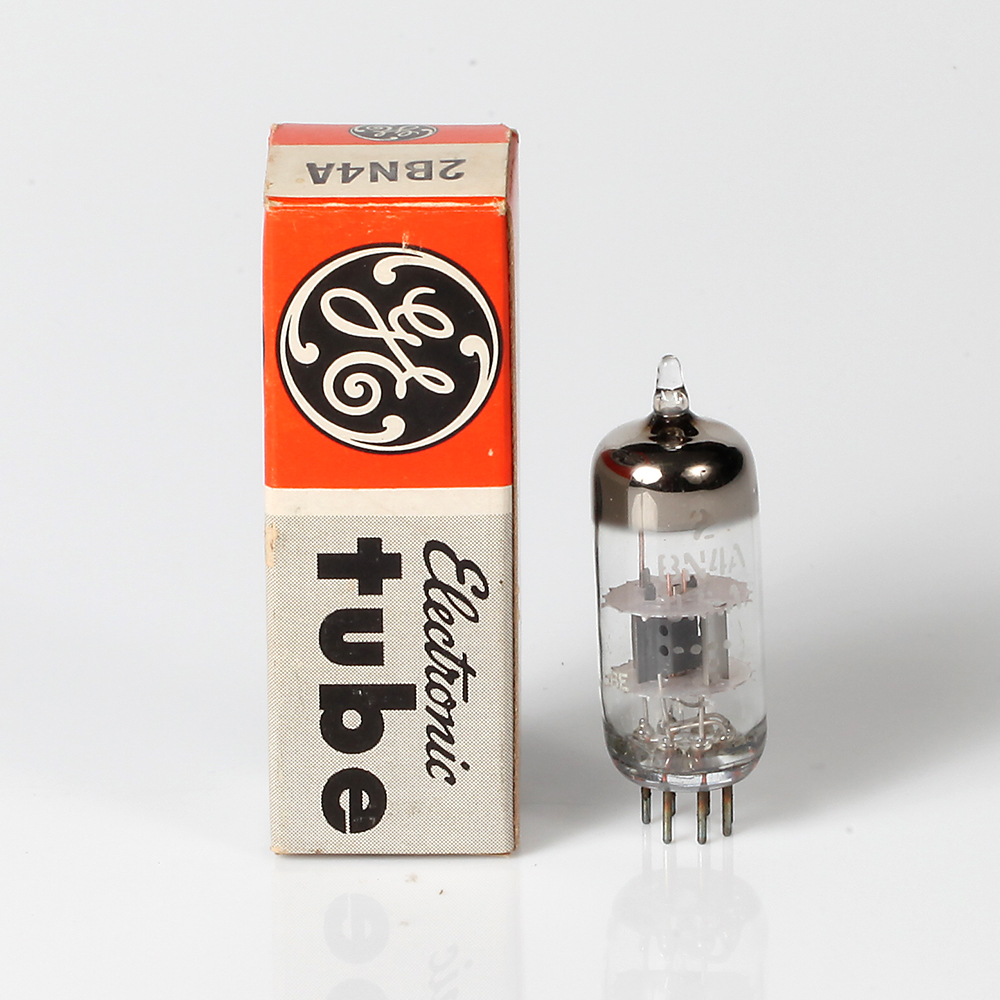

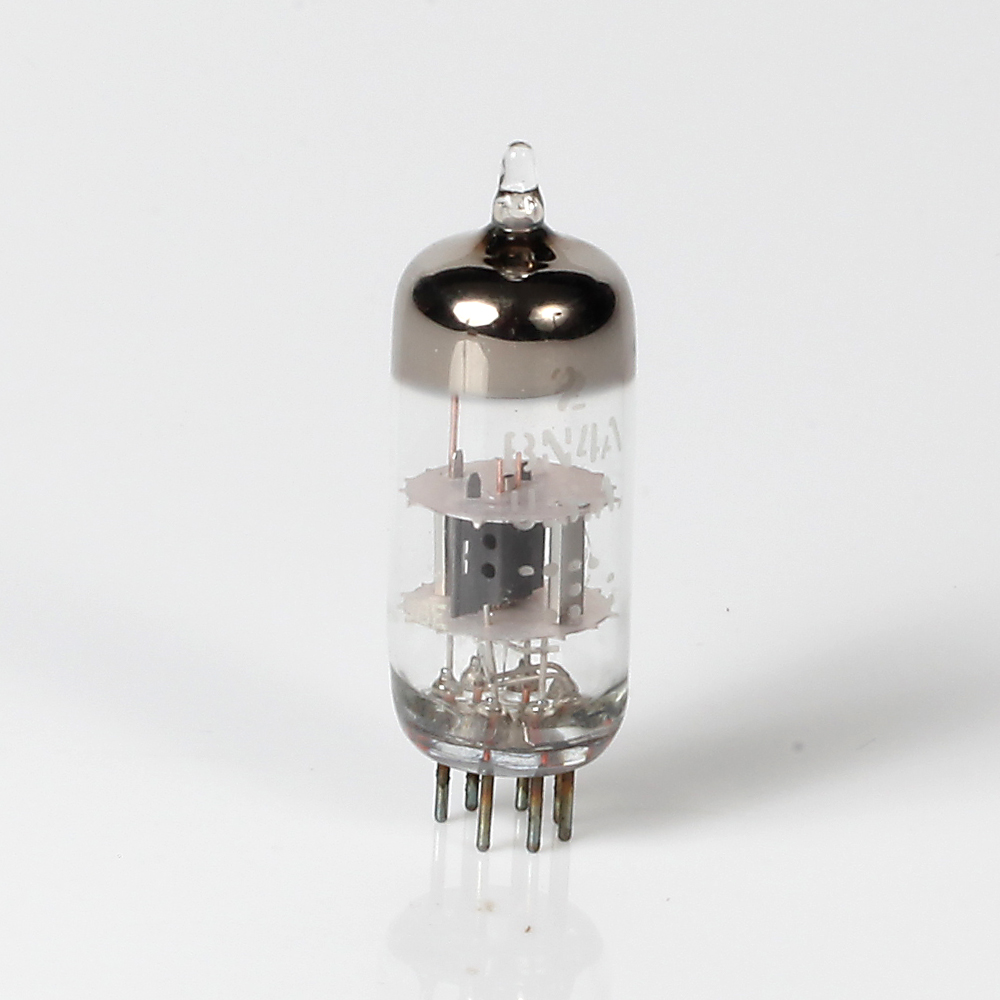

Válvula 2BN4A – GENERAL ELECTRIC
DIODO DE ALTA TENSÃO
DESCRIÇÃO E CLASSIFICAÇÃO
A válvula 2BN4A é um diodo de alta tensão projetado para aplicações de retificação em fontes de alimentação de alta tensão.
ESPECIFICAÇÕES GERAIS
ELÉTRICO
- Tipo de Cátodo: Revestido, Unipotencial
- Características e Classificações do Aquecedor:
- Tensão do Aquecedor: 2.5 V (AC ou DC)
- Corrente do Aquecedor: 0.6 A
- Capacitância Intereletrodo:
- Placa para Cátodo: 2.0 pF
MECÂNICO
- Posição de Operação: Qualquer
- Envoltório: Vidro T-6
- Base: Octal
- Conexão Superior: Ponta
- Dimensões Físicas:
- Diâmetro Máximo: 1.0 polegadas (25,4 mm)
- Comprimento Total: 2.75 polegadas (69,9 mm)
- Altura Máxima Assentada: 2.50 polegadas (63,5 mm)
- Altura Mínima Assentada: 2.25 polegadas (57,2 mm)
CLASSIFICAÇÕES MÁXIMAS
As classificações máximas de projeto são valores limitantes das condições operacionais e ambientais aplicáveis a uma válvula de um tipo especificado conforme definido por seus dados publicados e não devem ser excedidos nas piores condições prováveis. O fabricante da válvula escolhe esses valores para fornecer uma aceitabilidade de serviço da válvula, permitindo os efeitos das mudanças nas condições operacionais devido a variações nas características da válvula em consideração. O fabricante do equipamento deve projetar para que, inicialmente e ao longo da vida, nenhum valor máximo de projeto para o serviço pretendido seja excedido com uma válvula sob as piores condições operacionais prováveis com respeito à variação de tensão de alimentação, variação de componentes do equipamento, ajuste de controle do equipamento, variação de carga, variação de sinal, condições ambientais e variações nas características de todos os outros dispositivos eletrônicos no equipamento.
- Tensão Máxima de Pico Inversa (PIV): 10,000 V
- Corrente Máxima de Placa: 100 mA
- Dissipação Máxima de Placa: 2.5 W
CONEXÕES DOS TERMINAIS
- Pin 1: Sem Conexão
- Pin 2: Sem Conexão
- Pin 3: Sem Conexão
- Pin 4: Sem Conexão
- Pin 5: Sem Conexão
- Pin 6: Sem Conexão
- Pin 7: Aquecedor
- Pin 8: Aquecedor
- Tampa Superior: Placa
CARACTERÍSTICAS MÉDIAS
- Queda de Tensão da Válvula, Aproximada: 15 V a 100 mA
