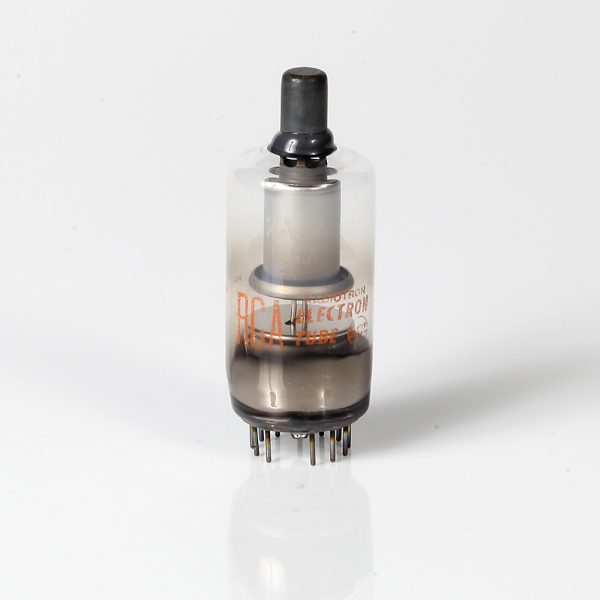

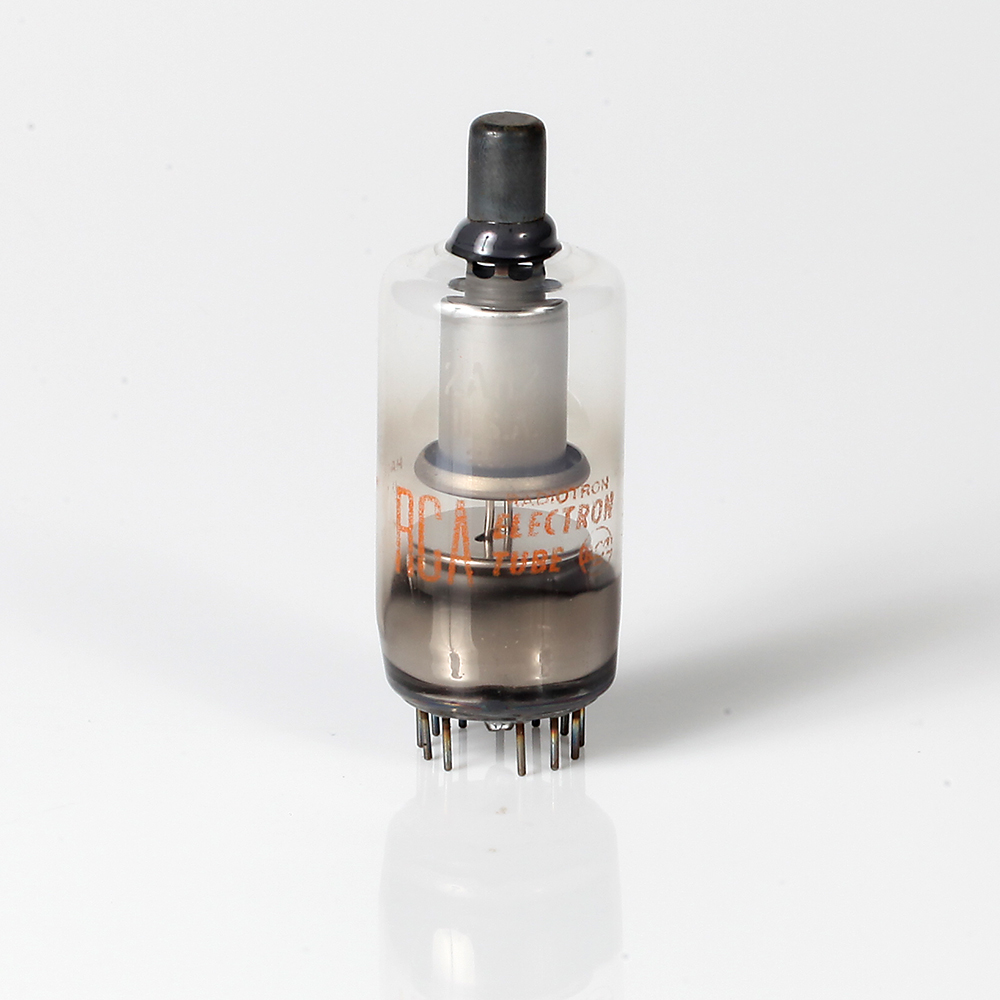

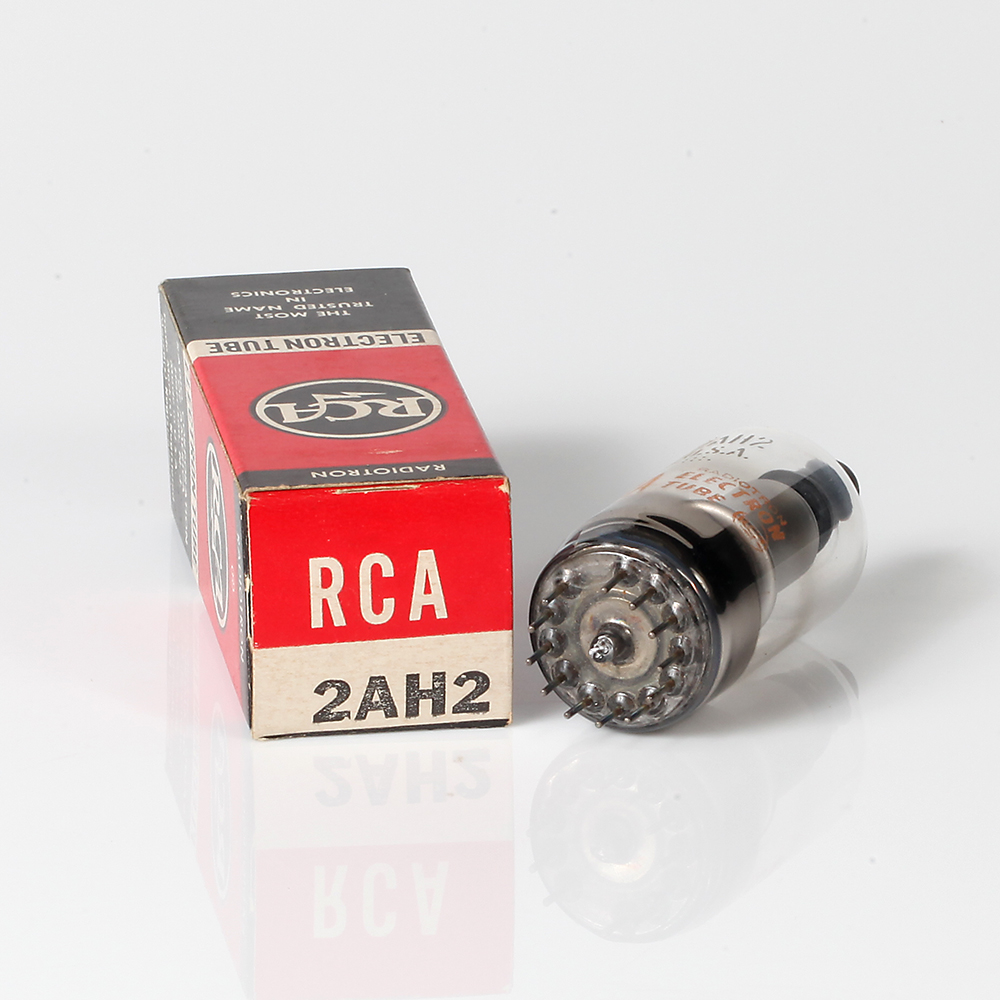

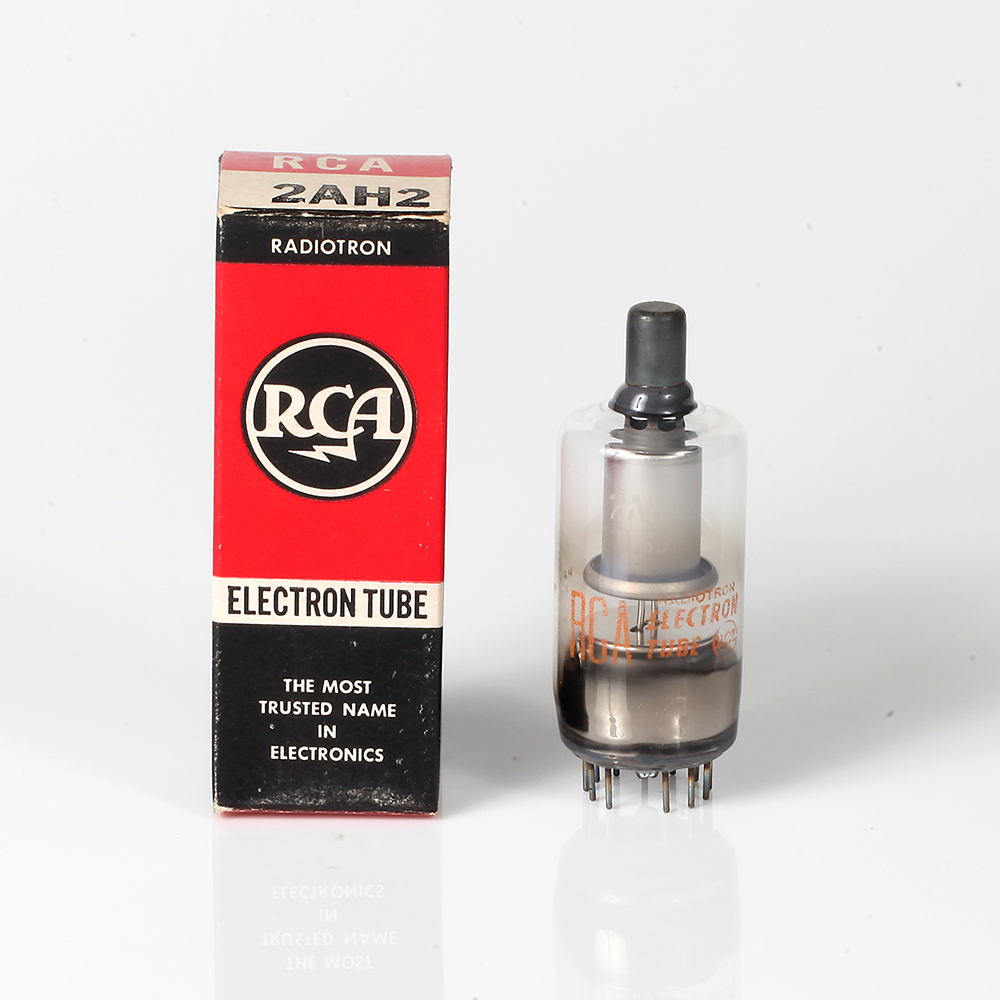

A válvula 2AH2 é uma válvula de vácuo fabricada pela RCA, projetada para aplicações específicas em equipamentos eletrônicos, como rádios e amplificadores de áudio. A seguir, estão as informações detalhadas sobre a válvula 2AH2:
Descrição
A 2AH2 é uma válvula duplo díodo de aquecimento direto, projetada para uso em detecção e retificação de sinais de rádio. Seu design de aquecimento direto permite uma resposta rápida, sendo eficaz em circuitos onde a detecção rápida de sinais é necessária.
Características Técnicas
- Fabricante: RCA
- Tipo: Válvula termiônica (válvula de vácuo)
- Função: Duplo díodo de aquecimento direto
- Base: B7G (miniatura de 7 pinos)
- Aquecimento:
- Tensão de filamento: 2V
- Corrente de filamento: 0.06A
Especificações do Díodo
- Tensão inversa máxima: 125V
- Corrente de pico: 50mA
- Resistência interna: Aproximadamente 300Ω
Aplicações Típicas
- Detecção de Áudio: Utilizada em circuitos de detecção de áudio em rádios, onde converte sinais de rádio em sinais de áudio.
- Retificação: Empregada em circuitos retificadores de baixa tensão, transformando corrente alternada (AC) em corrente contínua (DC).
- Circuitos de Limitadores: Usada como limitador de sinal para evitar sobrecarga em circuitos de rádio.
Pinagem (B7G)
- Filamento
- Anodo do díodo 1
- Catodo comum
- Filamento
- Catodo comum
- Anodo do díodo 2
- Conexão interna (sem conexão externa usualmente)
Vantagens
- Resposta Rápida: Devido ao seu design de aquecimento direto, a válvula 2AH2 tem uma resposta rápida, ideal para aplicações que requerem detecção rápida de sinais.
- Baixo Consumo de Energia: Com baixa corrente de filamento, é adequada para dispositivos alimentados por bateria.
- Compacta: O design miniatura de 7 pinos economiza espaço, permitindo sua utilização em dispositivos compactos.
Considerações de Uso
- Circuitos de Aquecimento: É crucial garantir que o circuito de aquecimento forneça a tensão e corrente corretas para o filamento.
- Manuseio: Como todas as válvulas termiônicas, deve ser manuseada com cuidado para evitar danos ao vidro e aos pinos de conexão.
- Montagem: Deve ser montada de acordo com as especificações do fabricante para garantir a máxima eficiência e durabilidade.
A 2AH2 da RCA é uma válvula confiável e eficiente, apropriada para uma variedade de aplicações em rádio e amplificação de áudio, sendo um componente valioso para equipamentos eletrônicos que requerem detecção e retificação precisas e de alta qualidade.
