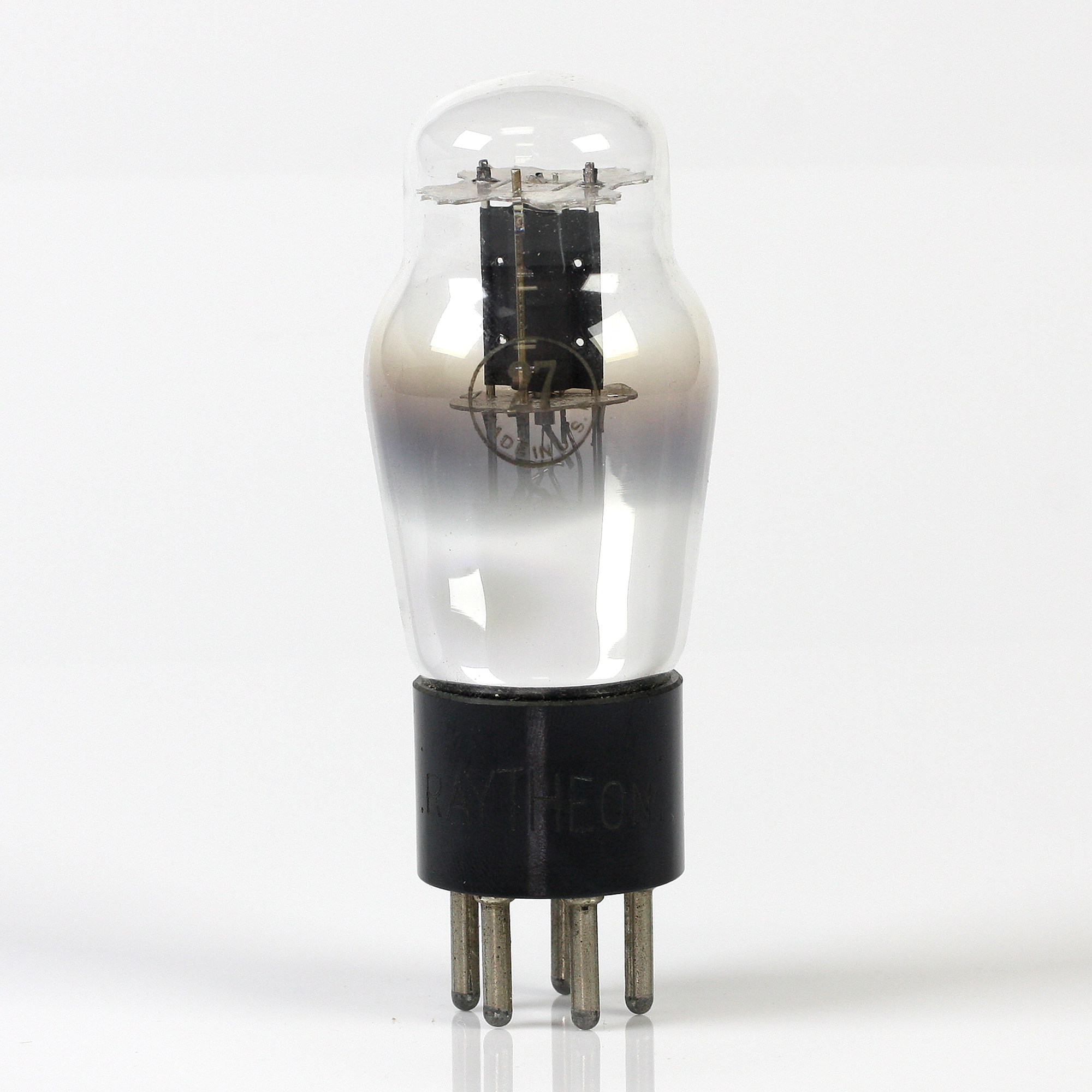

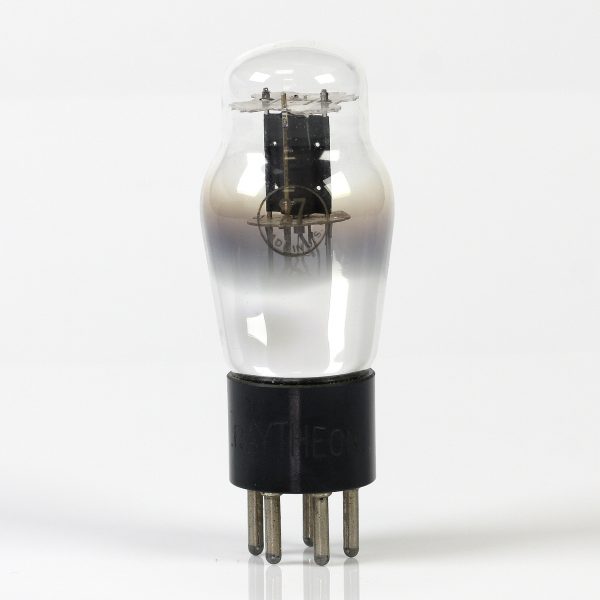

RCA-27
Lo 3% MÁX.
DETECTOR, AMPLIFICADOR
O 27 é um tubo de três eletrodos do tipo aquecedor-cátodo para uso como amplificador e detector em receptores a-c.
CARACTERÍSTICAS
- Tensão do Aquecedor (AC ou DC): 25 Volts
- Corrente do Aquecedor: 1,75 Amperes
- Tensão da Placa: 90, 135, 180, 250 Volts
- Tensão da Grade: -6, -9, 135, -21 Volts
- Corrente da Placa: 27, 45, 5,0, 5,2 Miliamperes
- Resistência da Placa: 11.000, 9.000, 9.000, 9.250 Ohms
- Fator de Amplificação: 9
- Transcondutância: 820, 1000, 1000, 975 Micromhos
- Capacitância Grade-Placa: 3,3 µµF
- Capacitância Grade-Cátodo: 3,1 µµF
- Capacitância Placa-Cátodo: 2,3 µµF
INSTALAÇÃO E APLICAÇÃO

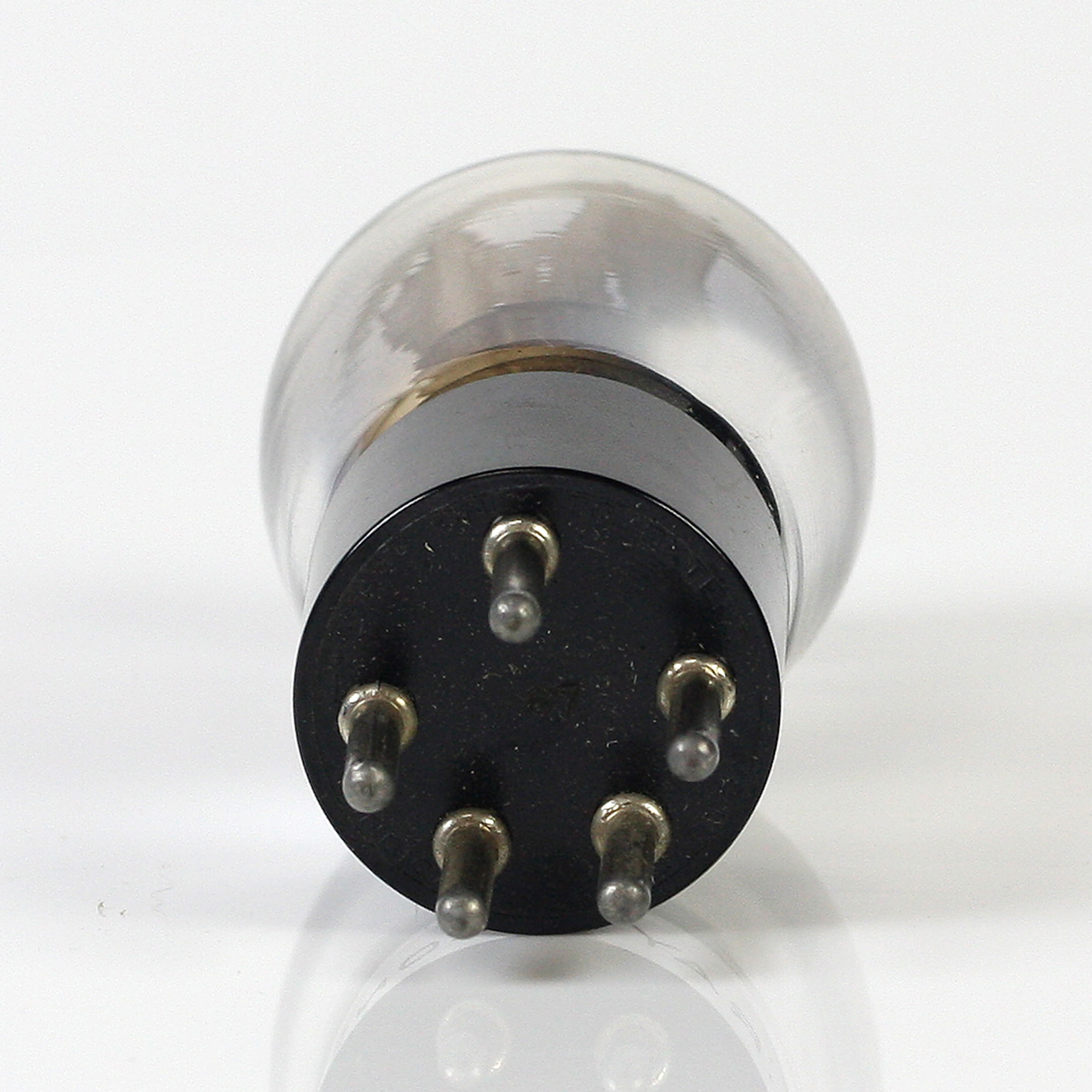

Os pinos da base do 27 encaixam no soquete padrão de cinco contatos. O soquete pode ser instalado em qualquer posição.
Para operação do aquecedor e conexão do cátodo, consulte o tipo 245.
Como amplificador, o 27 é aplicável às etapas de áudio ou frequência de rádio de um receptor. As tensões recomendadas para placa e grade estão nas características.
Como detector, o 27 pode operar com vazamento de grade e condensador ou com polarização de grade. A tensão da placa para detecção com vazamento de grade e condensador é de 45 volts. Um vazamento de grade de 1 a 5 megohms com um condensador de grade de 0,00025 µF é adequado. Para detecção por polarização de grade, pode-se usar uma tensão de placa de até 275 volts. A polarização de grade correspondente deve ser ajustada para que a corrente da placa, quando não há sinal, seja aproximadamente 0,2 miliampere. Para 250 volts na placa e acoplamento por transformador, a polarização da grade será aproximadamente -30 volts.
CARACTERÍSTICAS MÉDIAS DA PLACA
Tipo 27, fy = 25 Volts
