Rádio de 4 Tubos CR-326
Amplificador

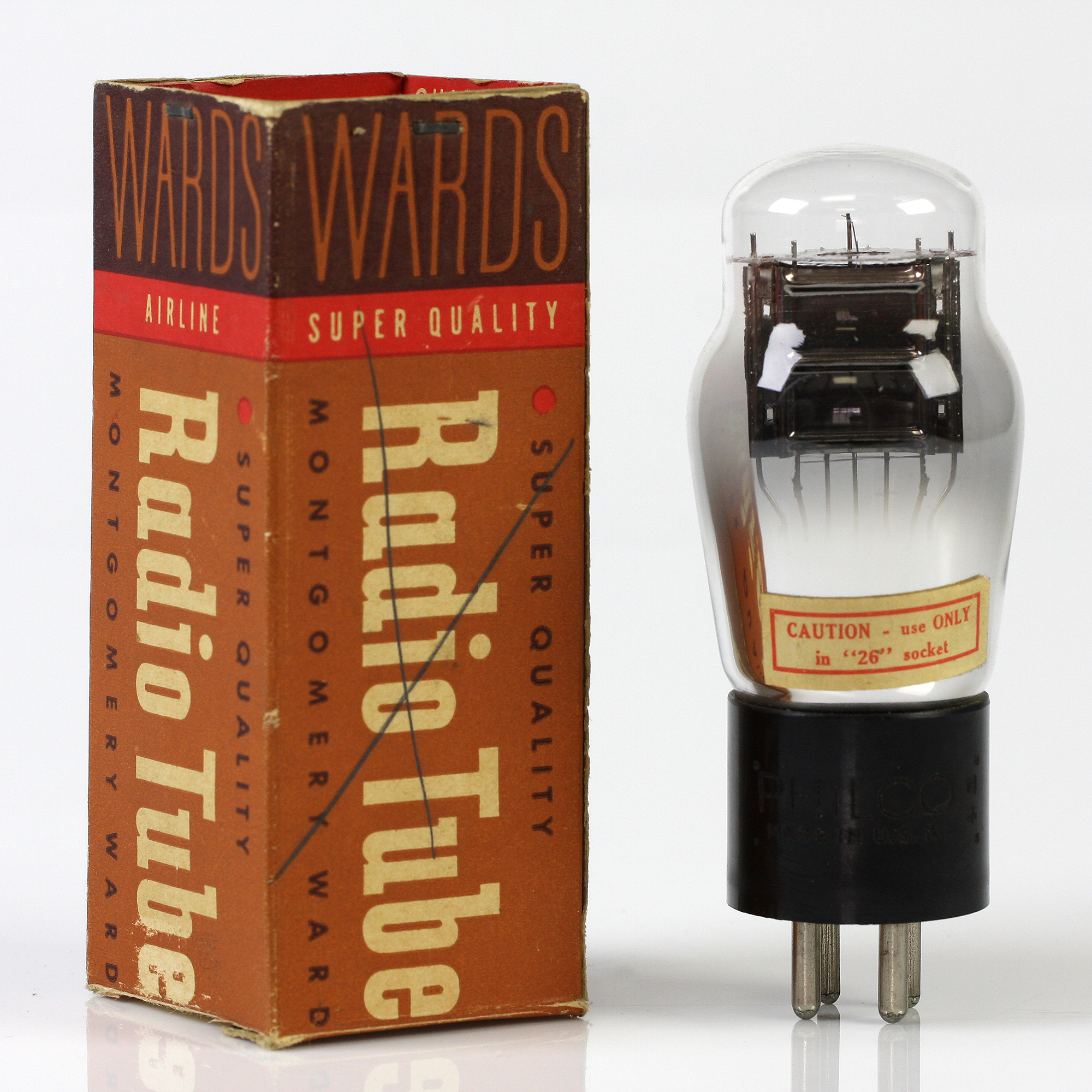

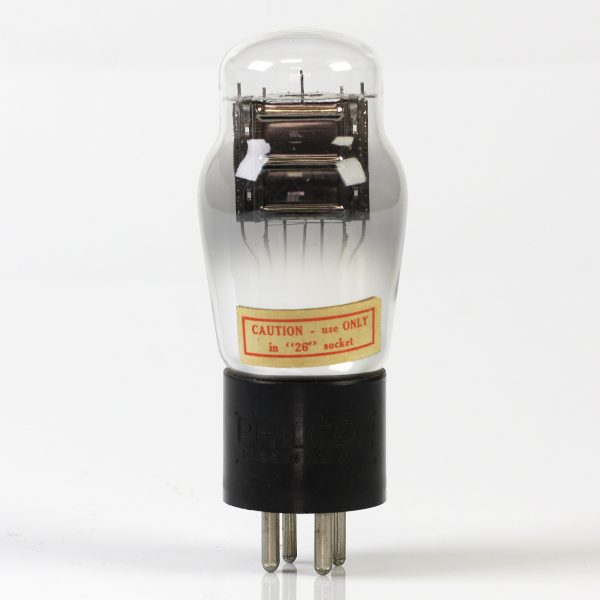

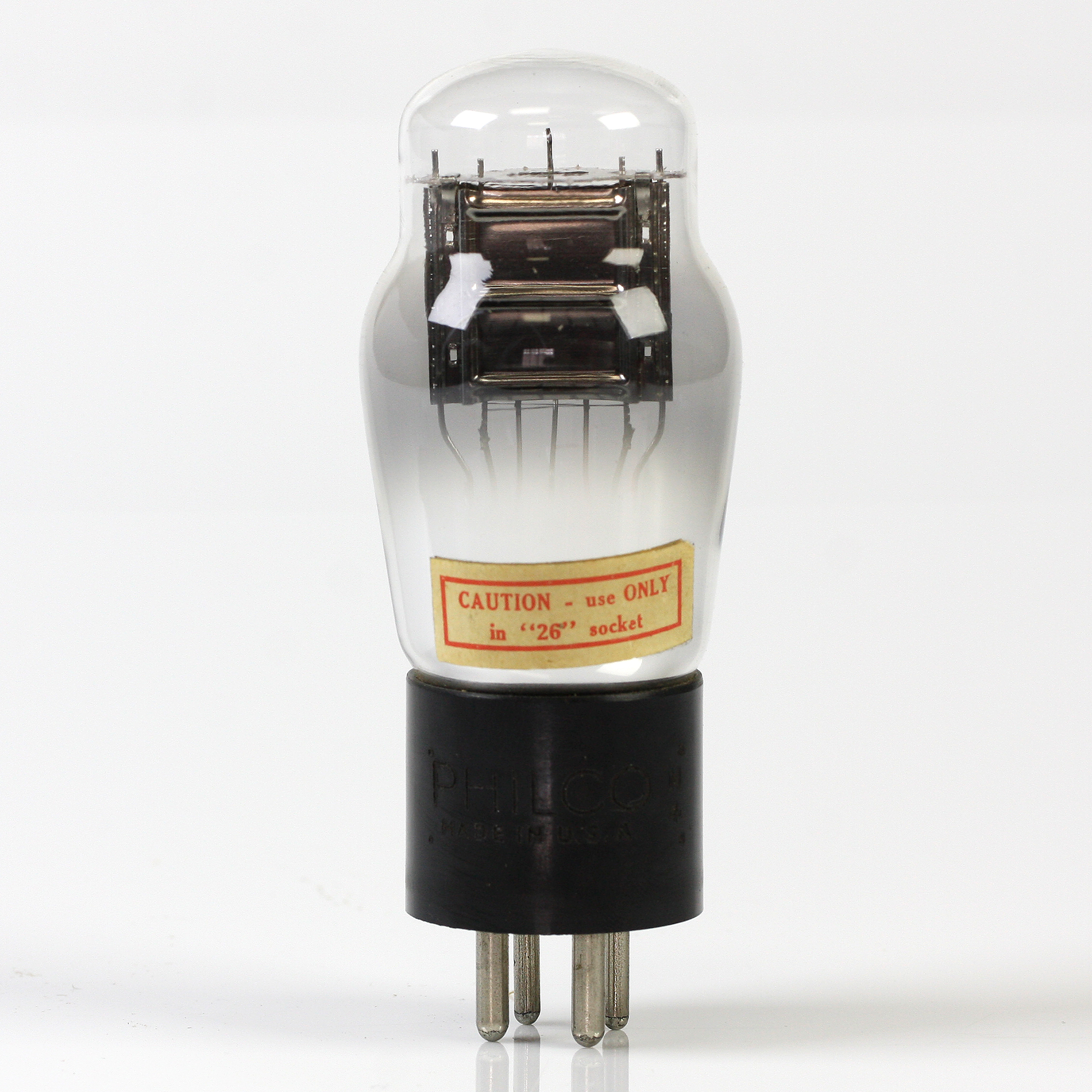

O ’26 é um tubo amplificador com um filamento projetado para operar em corrente alternada (AC). É útil como amplificador de radiofrequência e como amplificador de áudio acoplado por transformador. O ’26 não é normalmente adequado para uso como detector ou tubo de saída de potência.
Características
- Tensão do Filamento (AC ou DC): 1.5 Volts
- Corrente do Filamento: 1.05 Amperes
- Tensão da Placa: 180 Volts (máx.)
- Tensão da Grade: -14.5 Volts
- Corrente da Placa: 6.2 miliamperes
- Resistência da Placa:
- 8900 Ohms
- 7600 Ohms
- 7300 Ohms
- Fator de Amplificação: 8.3
- Condutância Mútua:
- 935 micromhos
- 1100 micromhos
- 1150 micromhos
- Capacitância Grade-Placa: 8.1 uuf
- Capacitância Grade-Filamento: 3.5 uuf
- Capacitância Placa-Filamento: 2.2 uuf
- Comprimento Total Máximo: 4 1/16 polegadas
- Diâmetro Máximo: 1 13/16 polegadas
- Bulbo: S-14 (ver página 42, Fig. 8)

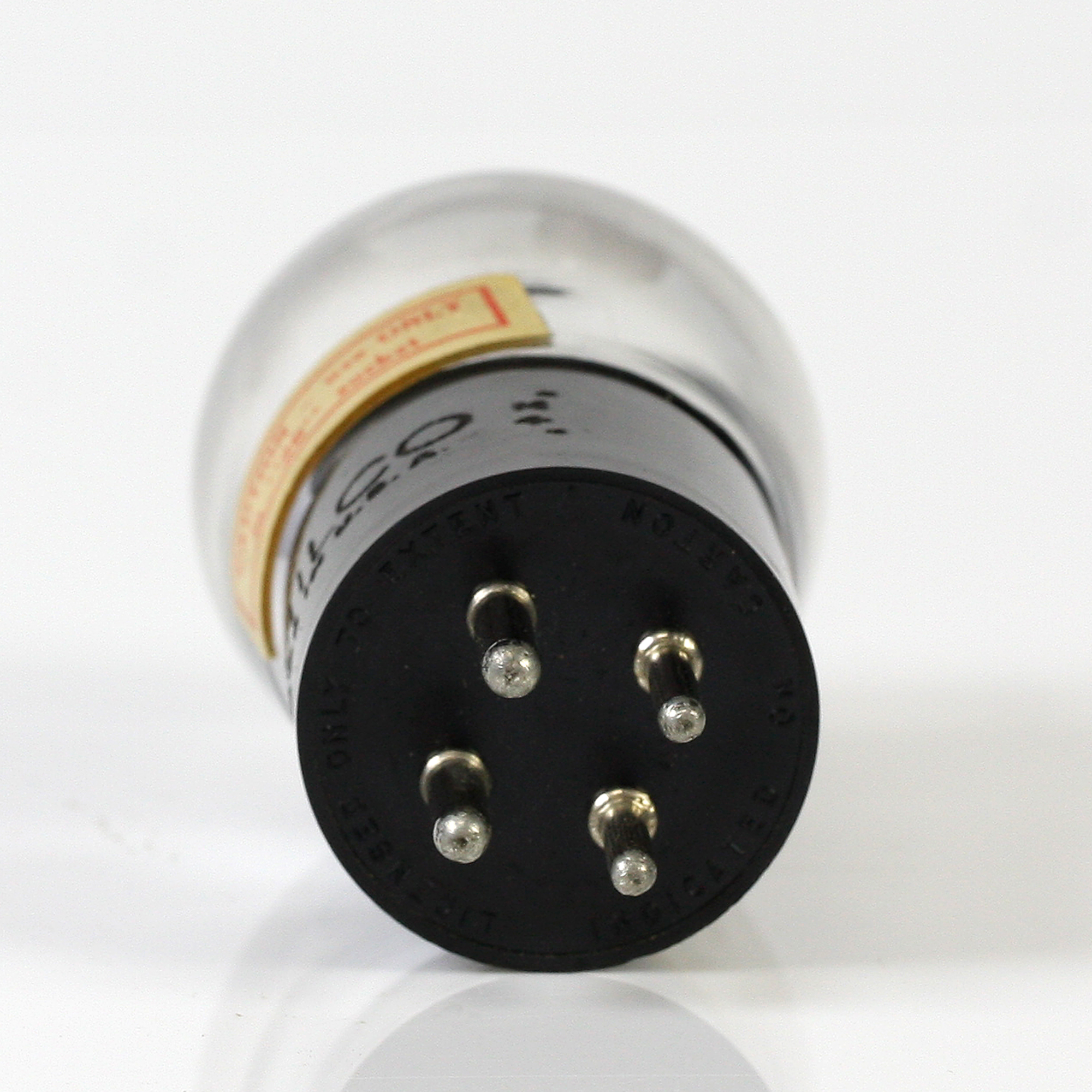

- Base: Média de 4 pinos
- Tensão da grade medida a partir do ponto médio do filamento operado em AC.
Instalação
Os pinos da base do ’26 se encaixam no soquete padrão de quatro contatos. O soquete deve ser instalado de forma que o tubo opere na posição vertical. Para as conexões do soquete, veja a página 39, Fig. 1.
O filamento revestido do ’26 deve ser operado na tensão nominal de 1.5 volts a partir da linha AC através de um transformador de redução. Para certas aplicações, ele pode ser operado com uma fonte de energia de filamento em DC.
Quando o filamento é operado em AC, o retorno da placa e da grade deve ser conectado (1) ao braço móvel de um potenciômetro de 20 a 40 ohms através do enrolamento do filamento, ou (2) à derivação central do próprio enrolamento do filamento. Quando o filamento é operado em DC, os retornos da grade e da placa devem ser conectados ao terminal negativo do filamento.
Aplicação
Como amplificador de áudio, o ’26 deve ser usado com acoplamento por transformador para garantir a maior amplificação por estágio.
Como amplificador de radiofrequência, o ’26 pode ser operado com tensões de placa tão baixas quanto 90 volts, com bons resultados.
Características Médias
Tipo “26”
| Parâmetro | Valor |
|---|---|
| Tensão da Placa (DC) | 180 Volts |
| Corrente da Placa | 6.2 mA |
| Resistência da Placa | 7300 Ohms |
| Fator de Amplificação | 8.3 |
| Condutância Mútua | 1150 µmhos |
Gráfico de Características Médias
| Volts da Placa | Volts da Grade |
|---|---|
| 80 | -10 |
| 120 | -8 |
| 160 | -6 |
| 200 | -4 |
| 280 | -2 |
Conclusão
O tubo ’26 é uma excelente escolha para amplificadores de radiofrequência e áudio em sistemas que exigem eficiência e alta amplificação, com a vantagem de operar em tensões relativamente baixas e corrente alternada ou contínua.
