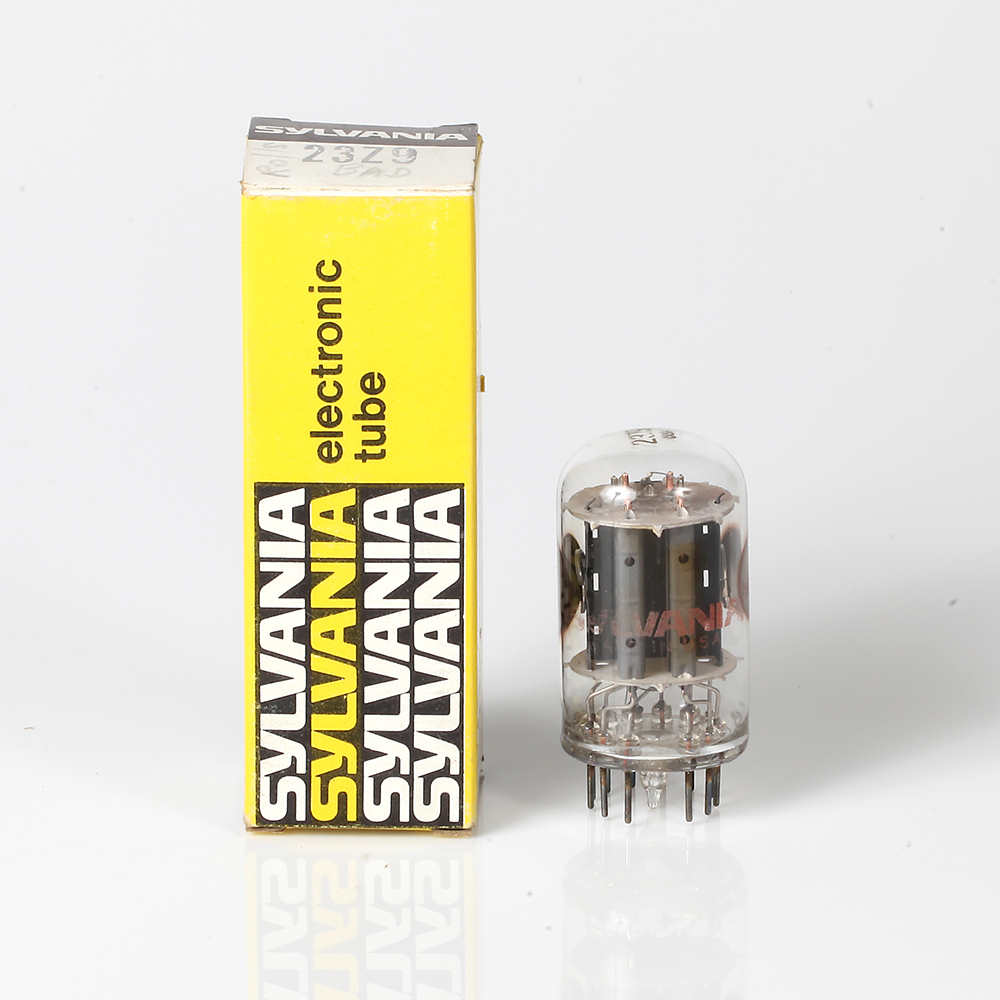

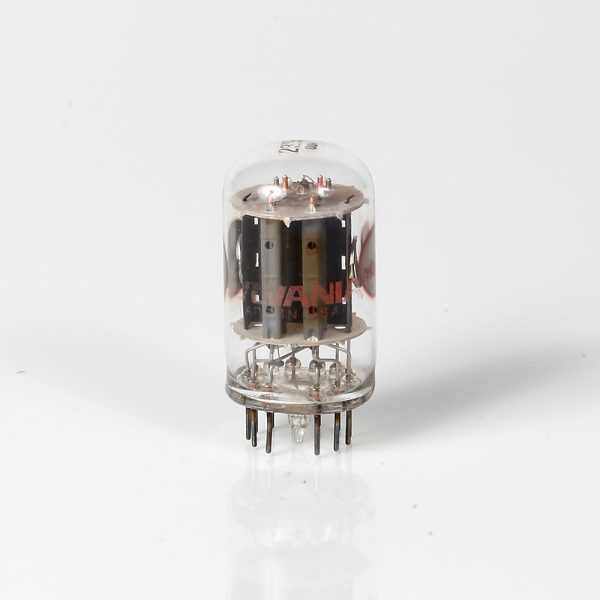

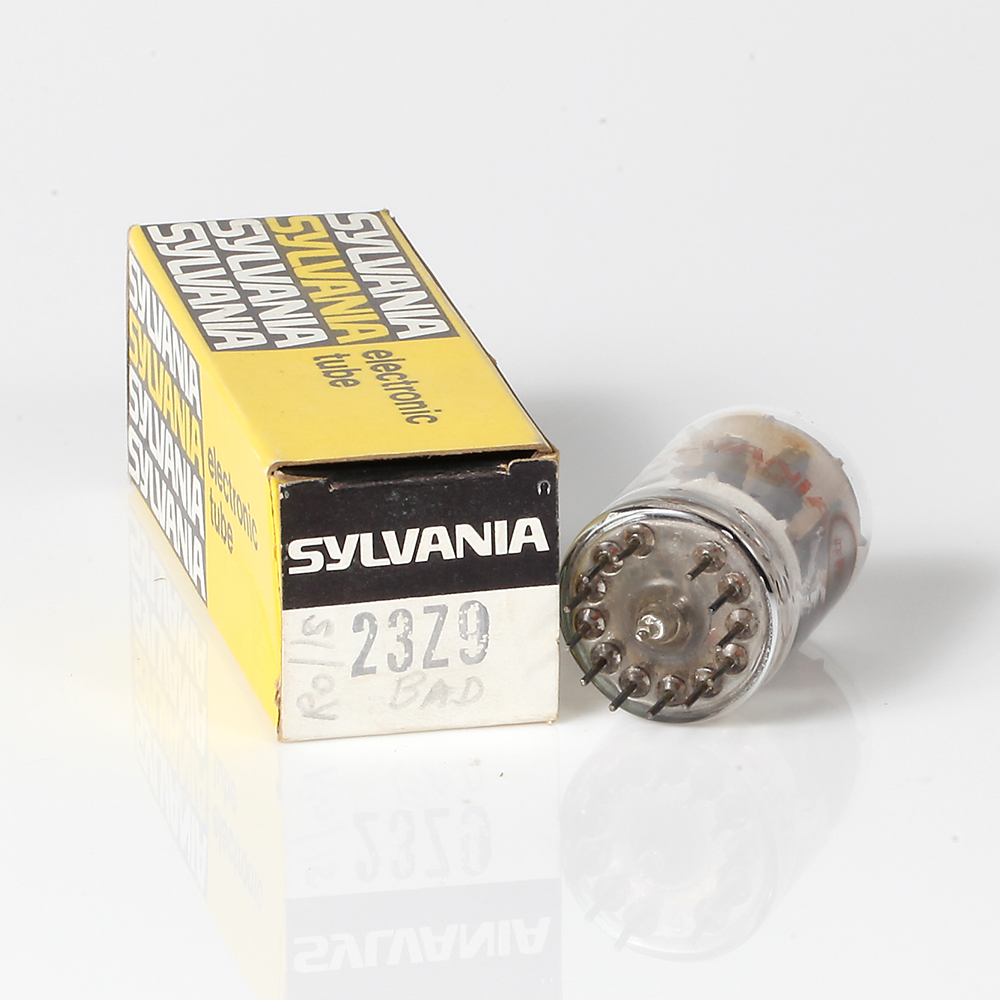

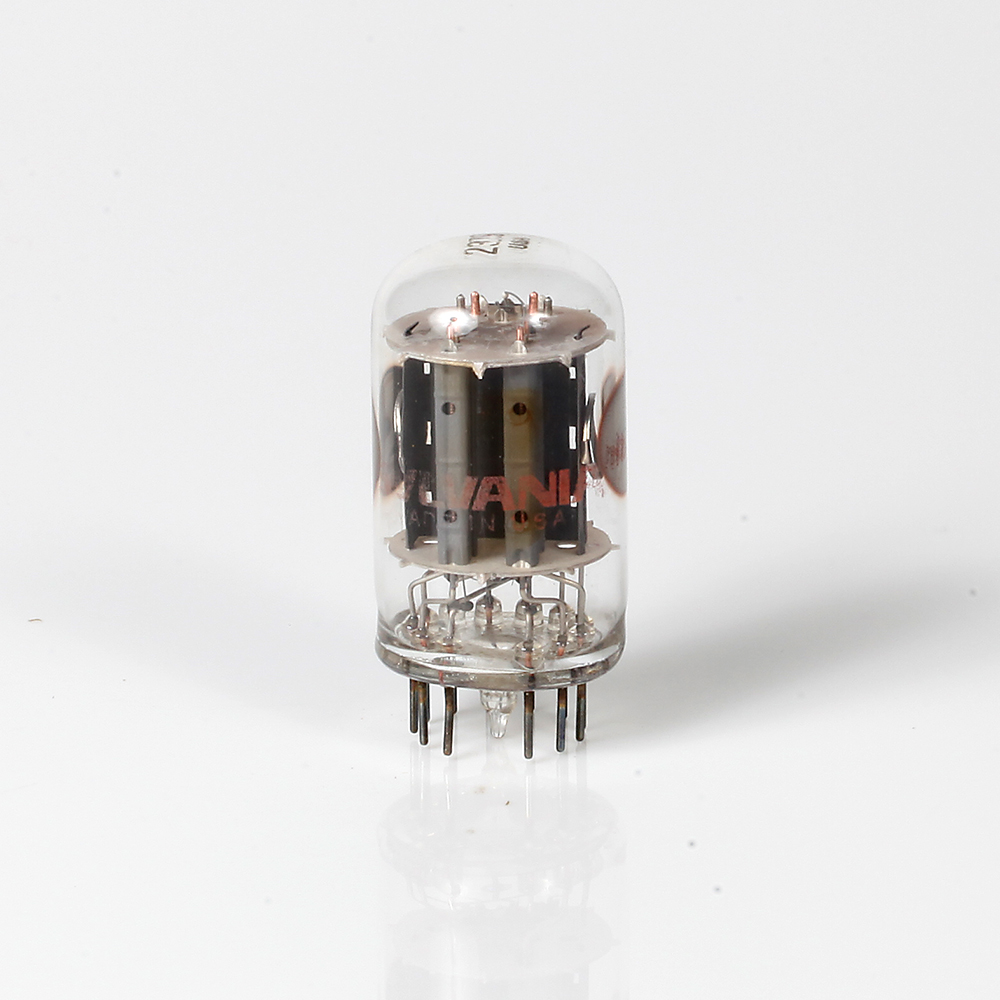

A válvula 23Z9 da Sylvania é uma válvula dupla, que combina um diodo retificador com um triodo em um único invólucro. Esta combinação é útil em aplicações de rádio e amplificação de áudio, onde a retificação e amplificação são necessárias em um espaço compacto.
Descrição da Válvula 23Z9
Características Gerais:
- Fabricante: Sylvania
- Tipo: Válvula dupla (Diodo-Triodo)
- Aplicações: Circuitos de rádio, amplificação de áudio, e fontes de alimentação.
Detalhes Técnicos:
- Base: Noval (B9A)
- Filamento: 12.6V, 0.45A (para cada seção)
- Configuração: Diodo retificador e triodo amplificador
Parâmetros Elétricos:
- Diodo:
- Tensão Inversa de Pico (PIV): 250V
- Corrente de Placa (Ip): Máximo de 40mA
- Triodo:
- Tensão de Placa (Vb): 250V
- Corrente de Placa (Ib): 11mA
- Ganho (μ): 20
- Resistência Interna (Ra): 9100Ω
- Transcondutância (gm): 2200 µmhos
Aplicações Comuns:
- Circuitos de Rádio: Utilizada em receptores de rádio para detecção de sinal e amplificação de áudio.
- Amplificadores de Áudio: A seção triodo é usada para pré-amplificação ou amplificação de sinal.
- Fontes de Alimentação: A seção diodo é usada para retificação de corrente alternada (AC) para corrente contínua (DC).
Considerações Adicionais:
- Montagem e Uso: Manuseie com cuidado ao instalar em soquetes noval. A ventilação adequada é importante para evitar sobreaquecimento e prolongar a vida útil da válvula.
- Substituições e Equivalentes: A 23Z9 pode ter equivalentes com características semelhantes, mas ajustes no circuito podem ser necessários. Sempre verifique a compatibilidade específica antes de substituir.
Especificações Adicionais:
- Tensão de Filamento: 12.6V
- Corrente de Filamento: 0.45A
