Tipo de Equipamento Atual

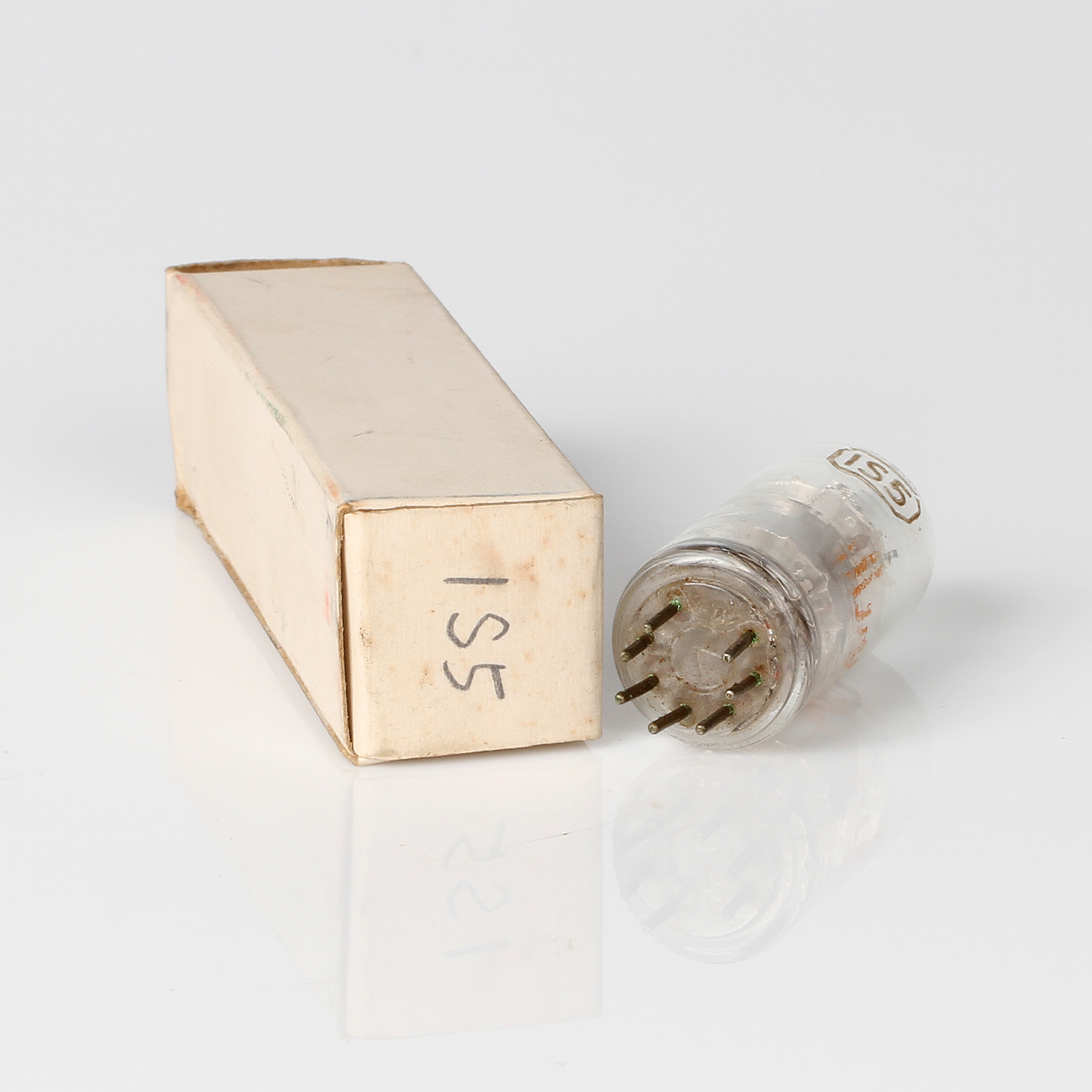

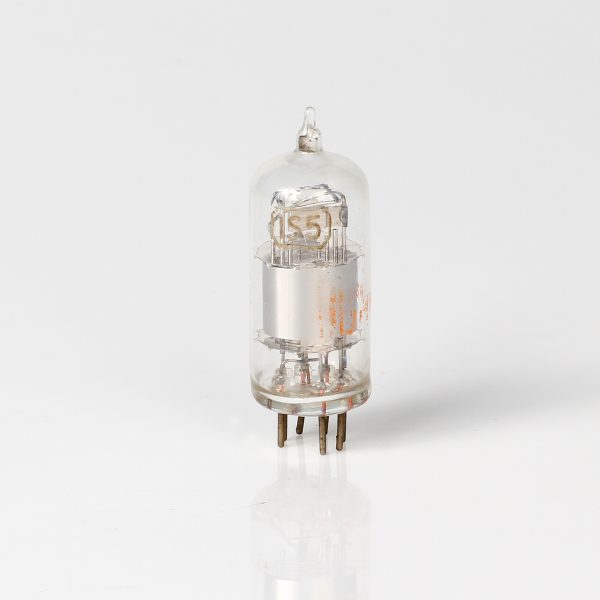

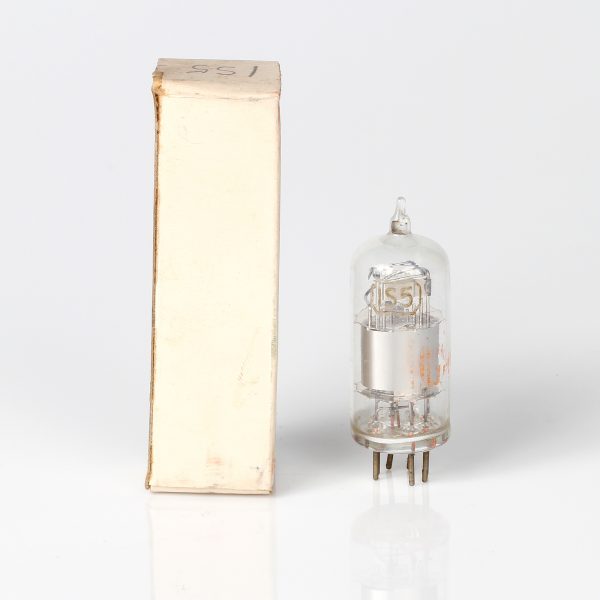

MAX TYPE IS5 É BATERIA MINIATURA ido DÍODO PENTODO Base B7G
O tipo BRIMAR 135 é uma das séries de válvulas de bateria em miniatura introduzidas para equipamentos de rádio portáteis. Foi projetado para uso como detetor, AV.C. e válvula amplificadora de áudio em receptores super-heteródinos. Especial cuidado foi tomado na fabricação do tipo 185 para reduzir o ruído e a microfonia a um nível baixo.
CLASSIFICAÇÕES
- Tensão do Filamento … … a no ERR . e. 14 volts
- Corrente do Filamento … – a .. . ma . 0,05 amp.
- Tensão do Ânodo … na Ra ne a. … ea «. 9 volts max.
- Tensão da Tela (g2) … .. e. en RR ou «» 90 volts max.
- Corrente do Cátodo… o na Ra .. a 30 mA max.
CARACTERÍSTICAS
- Tensão do Ânodo a . e. ue 4s .. 67,5 volts
- Corrente do Ânodo x e e na 075 … 16 mA
- Tensão da Tela a c. ne no 45 era 67,5 volts
- Corrente da Tela .. Pa ne “e 0,18… 04 mA
- Tensão da Grade de Controle (g1) … neu .. 0 o . 0 volts*
- Condutância Mútua o ne Pr 0,50 … =. 0,625 mA/V
- Impedância do Ânodo … no .. na 10… =. 06 meg.
OPERAÇÃO ACOPLADA POR RESISTÊNCIA
- Tensão de Alimentação do Ânodo e da Tela ne. 45 67,5 90 volts
- Resistor de Carga do Ânodo … . n. 1,0 1,0 1,0 meg.
- Resistor em Série da Tela … o n. 1,9 2,2 2,5 meg.
- Resistor da Grade de Controle … .. e 10 10 10 meg.
- Saída de Pico on .. a na 14 17 3 volts
- Ganho de Tensão em 31 36 45
- Retorno da grade de controle ligado ao negativo do filamento (Pino 1).
CAPACITÂNCIAS ENTRE ELETRODOS +
- Entrada … Ro n. EN .. na em = = 2,2 pF
- Saída ne ne o ne Ro mo o = 24 pF
- Grade de Controle para Ânodo ne o .. .. RA . o 0,2 pF
- Díodo para todos os outros eletrodos =. no . a eu ne 3,0 pF
t Sem escudo externo. O tipo IS5 é um equivalente comercial ao CV784
