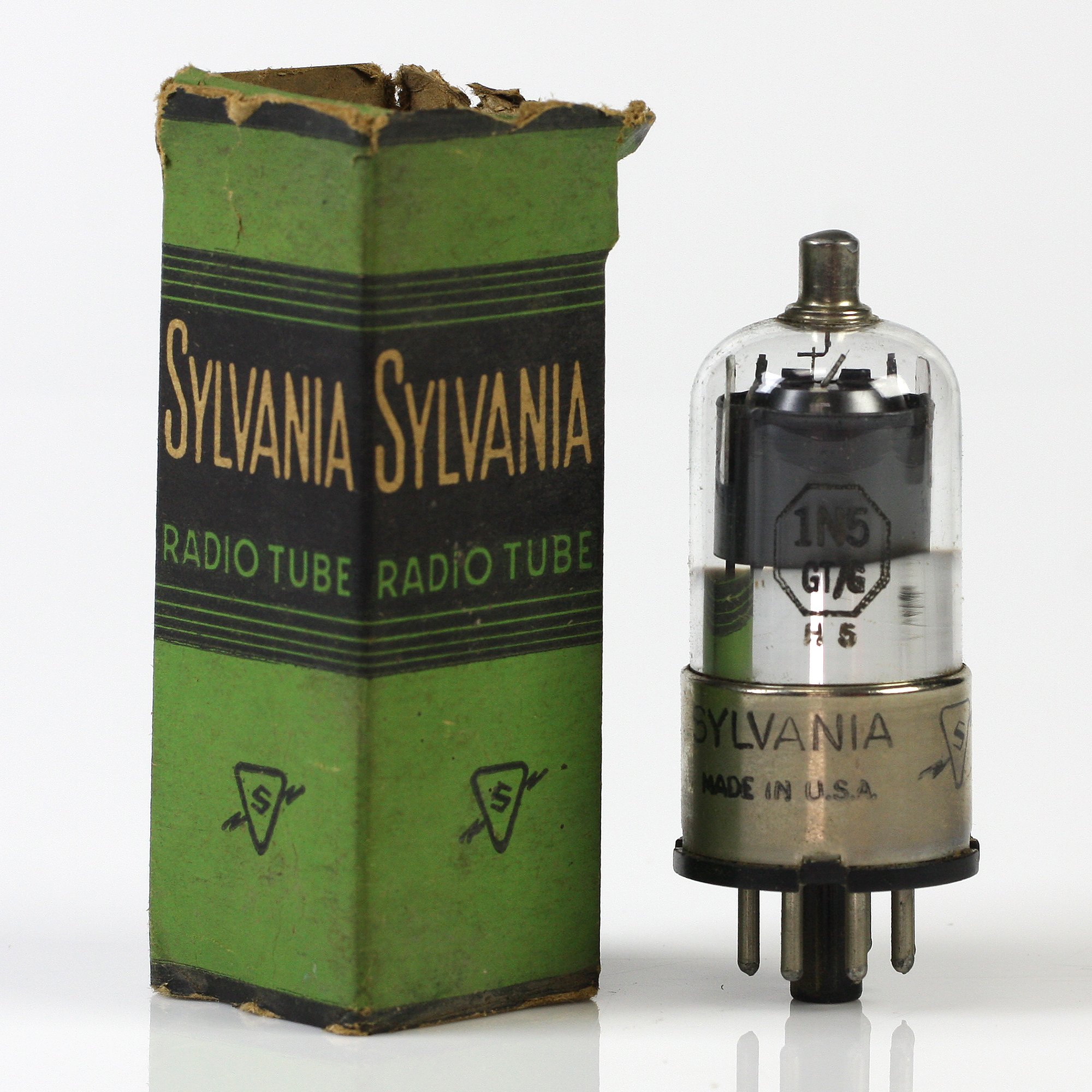

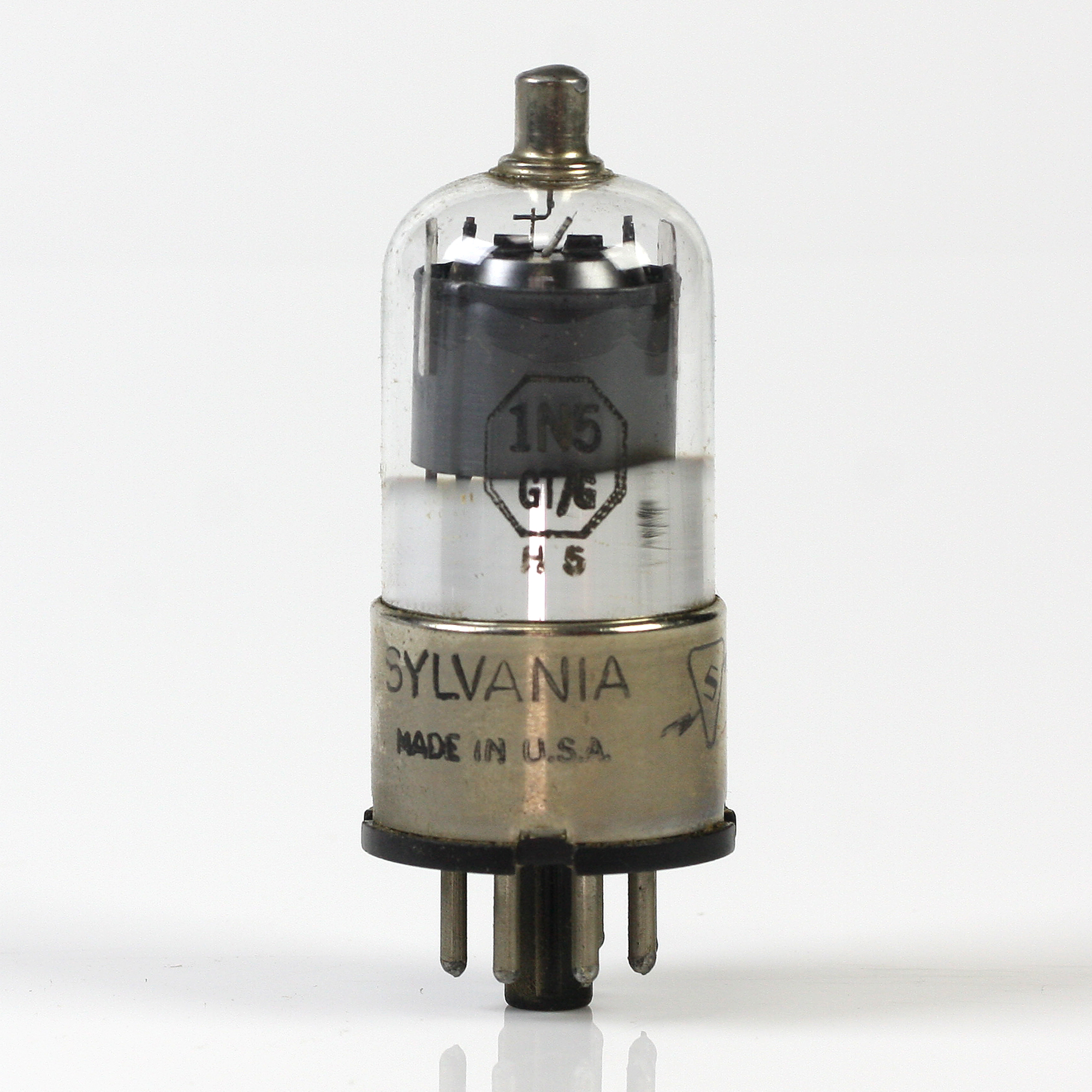

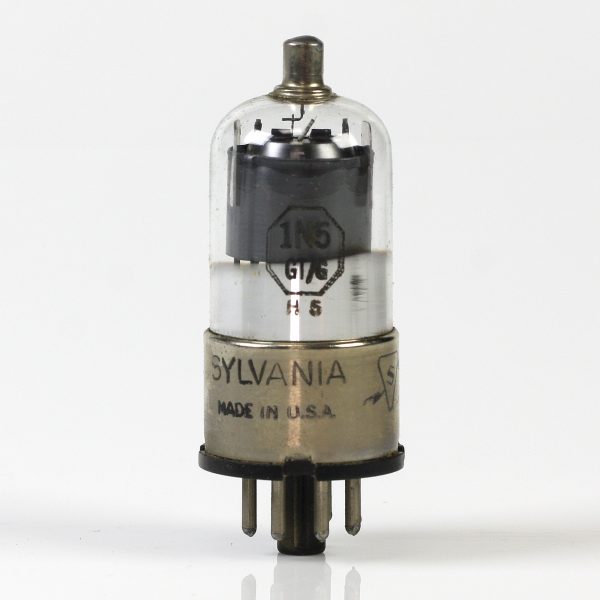

Válvula 1N5GT – SYLVANIA

PENTODO

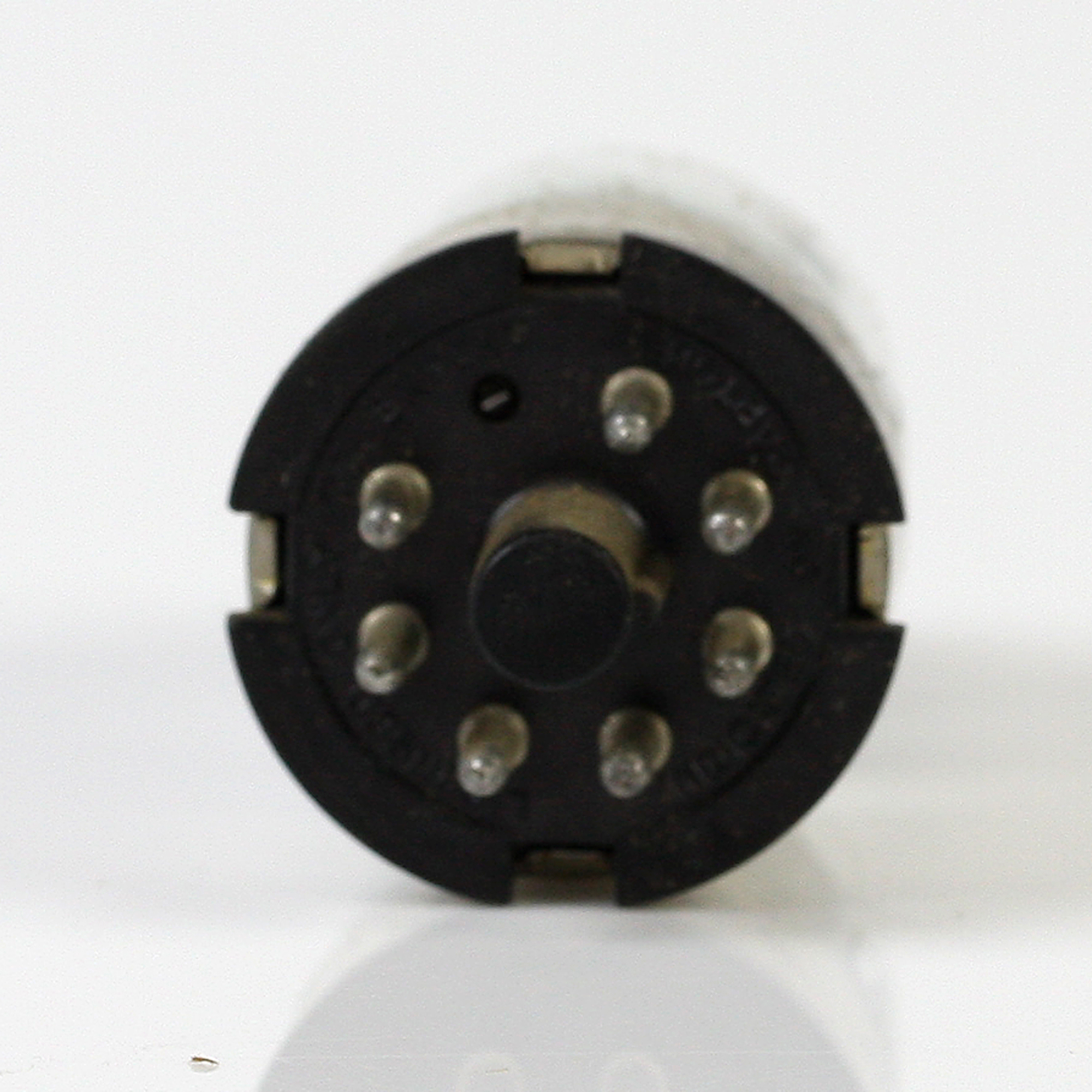

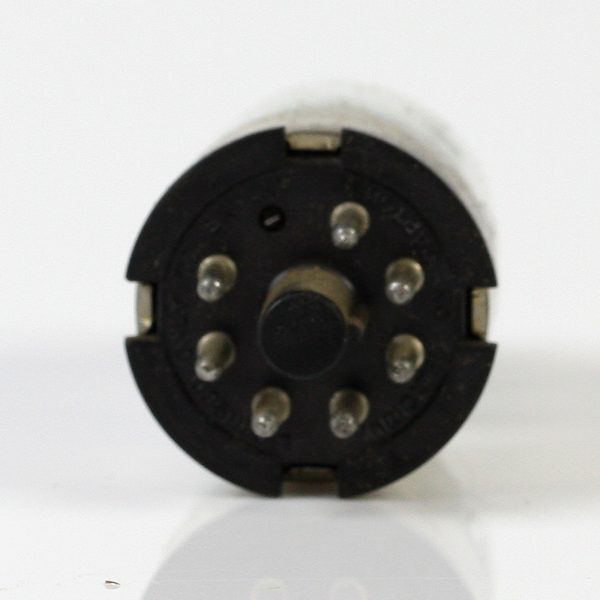

FILAMENTO REVESTIDO TENSÃO DO FILAMENTO LU VOLTS 50 mA DC QUALQUER POSIÇÃO DE MONTAGEM VISTA INFERIOR PEQUENO DISCO 7 PINOS OCTAL BULBO DE VIDRO 5

O 1N5GT É UM AMPLIFICADOR DE TENSÃO PENTODO DE CORTE PRECISO TIPO FILAMENTAR. É DESENHADO PARA SERVIÇO EM RECEPTORES OPERADOS A BATERIA DE BAIXO CONSUMO COMO UM AMPLIFICADOR RE, IF OU AF.

CAPACITÂNCIAS DIRETAS ENTRE ELETRODOS

• ESCUDO EXTERNO (PIN 1) CONECTADO AO PINO 1
• GRADE PARA PLACA (Gg TO P) MÁX.: 0,007 µµF
• ENTRADA (G4 PARA F&G&IS+G7+BS): 2,8 µµF
• SAÍDA (P PARA F&GI&IS+GI+ES): 9,0 µµF

CLASSIFICAÇÕES

INTERPRETADAS DE ACORDO COM O SISTEMA DESIGN-MAXIMUM

• TENSÃO DO FILAMENTO: 1,4 VOLTS
• TENSÃO MÁXIMA DA PLACA: 90 VOLTS
• TENSÃO MÁXIMA DA GRADE 42: 10 VOLTS
• CORRENTE MÁXIMA DO CATODO: 50 mA

CONDIÇÕES E CARACTERÍSTICAS DE OPERAÇÃO TÍPICAS

CLASS A1 AMPLIFICADOR

• TENSÃO DO FILAMENTO: 1,4 VOLTS
• CORRENTE DO FILAMENTO: 50 mA
• TENSÃO DA PLACA: 90 VOLTS
• TENSÃO DA GRADE 42: 0 VOLTS
• TENSÃO DA GRADE 44: 0 VOLTS
• RESISTÊNCIA DA PLACA (APROX.): 1,5 MEGAOHMS
• TRANSCONDUCTÂNCIA: 750 µMHOS
• CORRENTE DA PLACA: 1,2 mA
• CORRENTE DA GRADE 42: 0,3 mA
• TENSÃO DA GRADE Hi (APROX.) PARA Gm = 50 µMHOS: -3,2 VOLTS
• TENSÃO DA GRADE 1 (APROX.) PARA Gm = 5 µMHOS: 0 VOLTS

(INDICA UMA MUDANÇA)

TUNG-SOL ELECTRIC INC. DIVISÃO DE TUBOS ELETRÔNICOS BLOOMFIELD, NEW JERSEY, EUA. 1 DE MARÇO DE 1958 PLATE 4520C

CONEXÕES DO PENTODO 1N5GT

• TENSÃO DO FILAMENTO: 1,4 VOLTS
• ECO = 90 VOLTS

GRÁFICO DE VOLTAGEM DA PLACA

• TENSÃO DA GRADE: -0,5 VOLTS
• TENSÃO DA GRADE: -1,0 VOLTS
• TENSÃO DA GRADE: -1,5 VOLTS
• TENSÃO DA GRADE: -2,0 VOLTS
