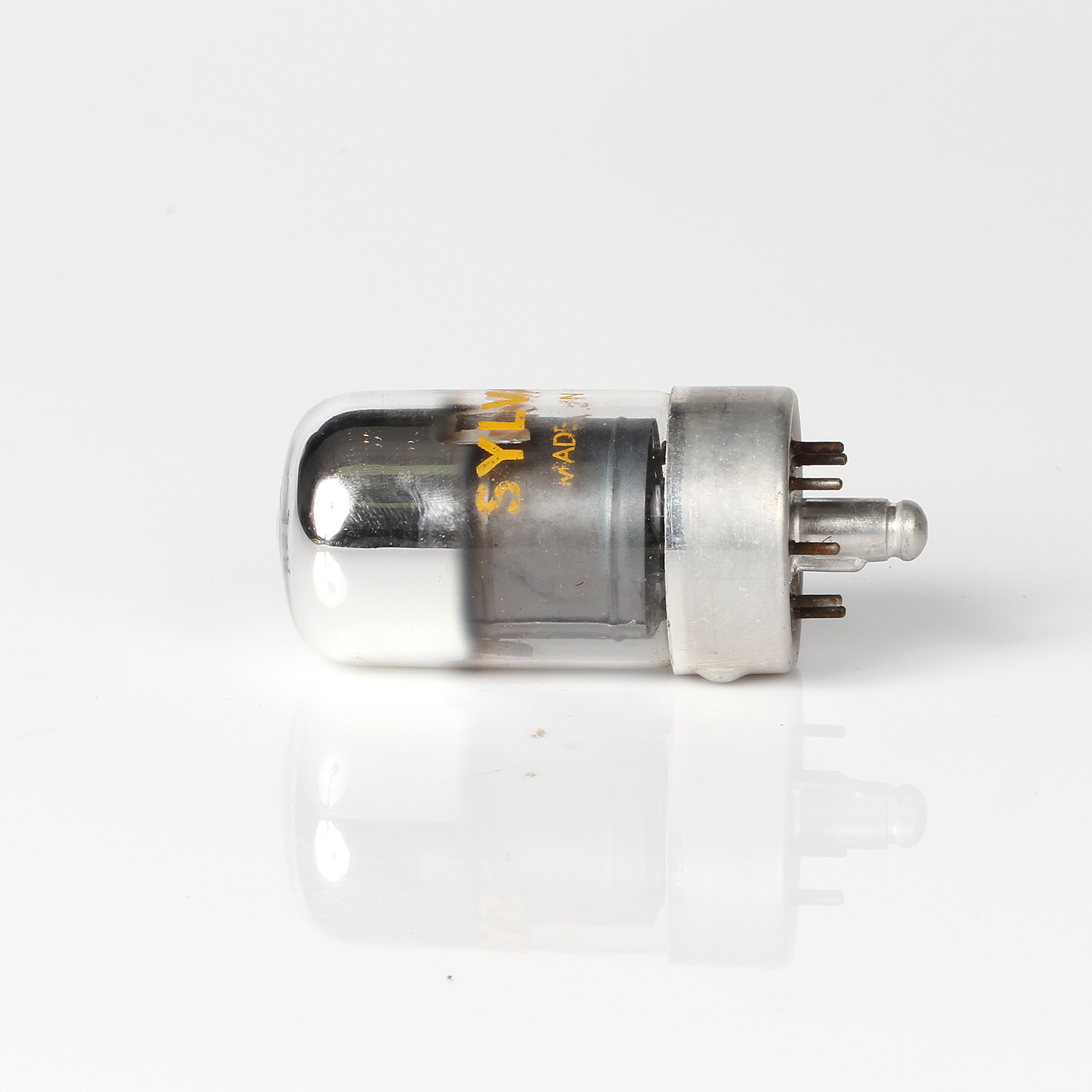

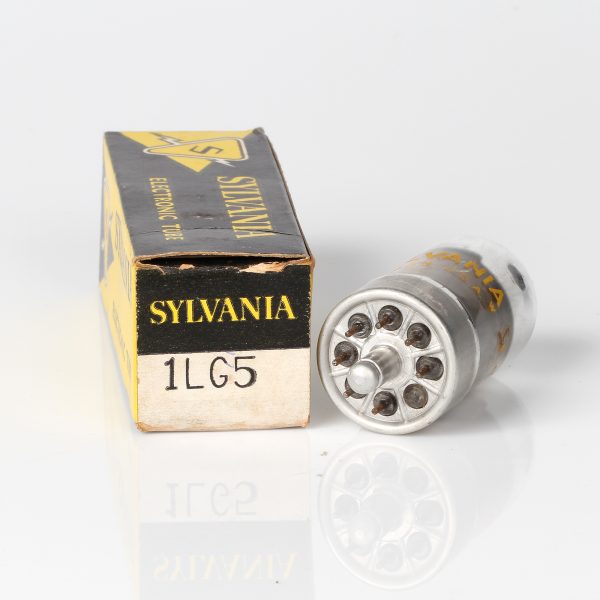

Válvula 1LG5 – SYLVANIA
DADOS ELÉTRICOS
CARACTERÍSTICAS DO AQUECEDOR
- Voltagem do Aquecedor: 1.4 Volts
- Corrente do Aquecedor: 50 mA
TENSÃO MÁXIMA
- Placa: 90 Volts
- Grelha de Controle (G1): -7.5 Volts (máx.)
CORRENTE MÁXIMA DA PLACA
- Placa: 10 mA
DISSIPAÇÃO DA PLACA
- Placa: 1.1 Watts (máx.)
RESISTÊNCIA INTERNA
- Placa: 2000 Ohms
TRANSCONDUTÂNCIA (Gm)
- Placa: 2400 micromhos
FATOR DE AMPLIFICAÇÃO
- Placa: 11
CAPACITÂNCIAS INTERELETRODOS DIRETAS (Não Blindadas)
| Capacitância | Valor |
|---|---|
| Entrada: grade para cátodo (g-k) | 5.2 pF |
| Saída: placa para cátodo (p-k) | 4.8 pF |
| Transferência: grade para placa (g-p) | 0.7 pF |
NOTAS:
- As características e os valores máximos de projeto são indicados para uma válvula de referência sob condições padrão de teste. A vida útil e o desempenho da válvula podem variar conforme as condições de operação.
- As válvulas devem ser operadas de acordo com os valores de projeto para garantir desempenho e vida útil adequados. Valores que excedam as especificações podem resultar em falhas prematuras.
- As características da válvula são influenciadas pela temperatura ambiente, variações de voltagem de alimentação e outras condições ambientais. Recomenda-se testar sob condições reais de operação.
SYLVANIA VÁLVULAS ELETRÔNICAS
APLICAÇÃO
A válvula Sylvania 1LG5 é um tetrodo de feixe de potência projetado para uso em aplicações de baixa voltagem, como rádios portáteis e amplificadores de áudio. Sua baixa voltagem de aquecimento a torna ideal para dispositivos operados por bateria.
SYLVANIA VÁLVULAS ELETRÔNICAS
