IG4GT/G

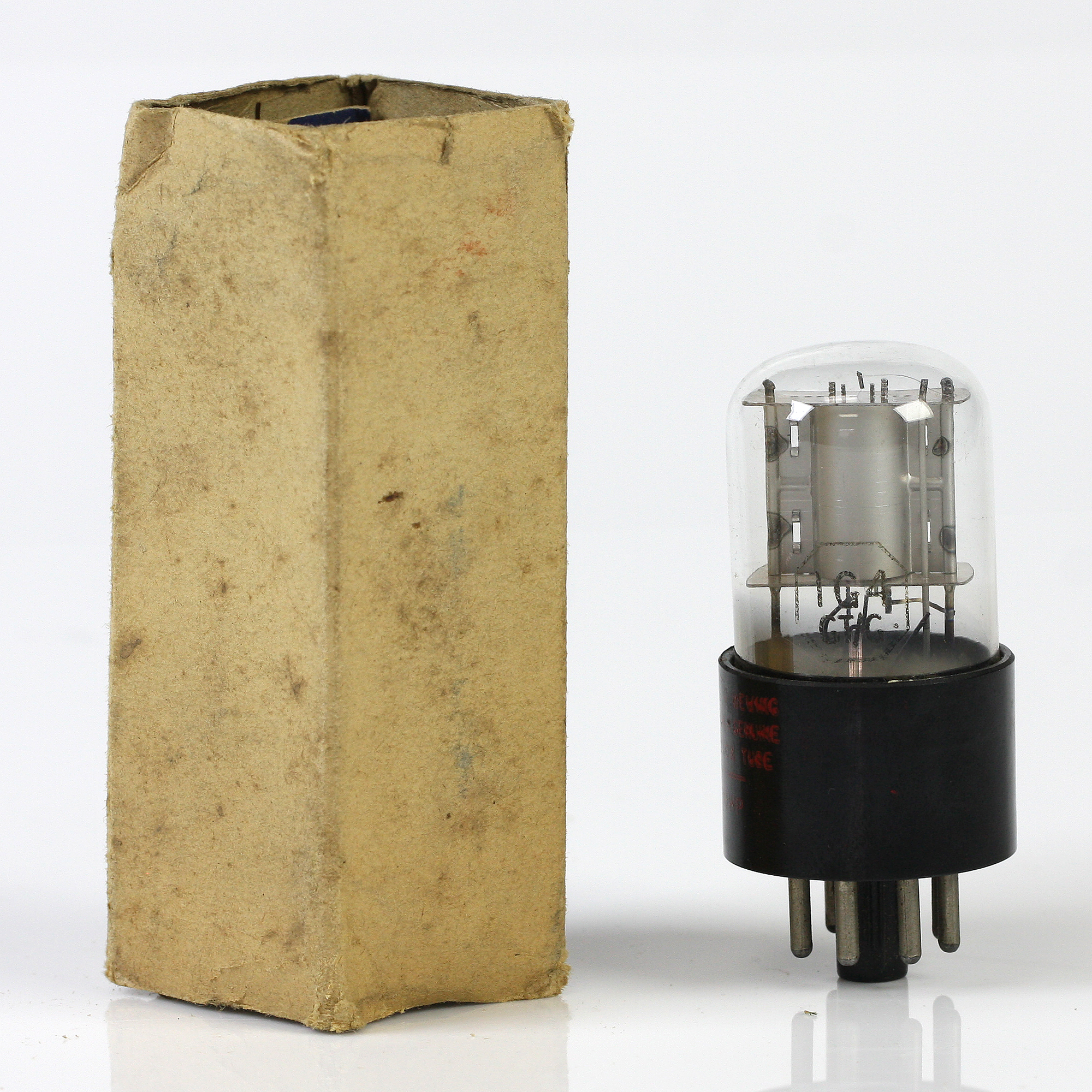

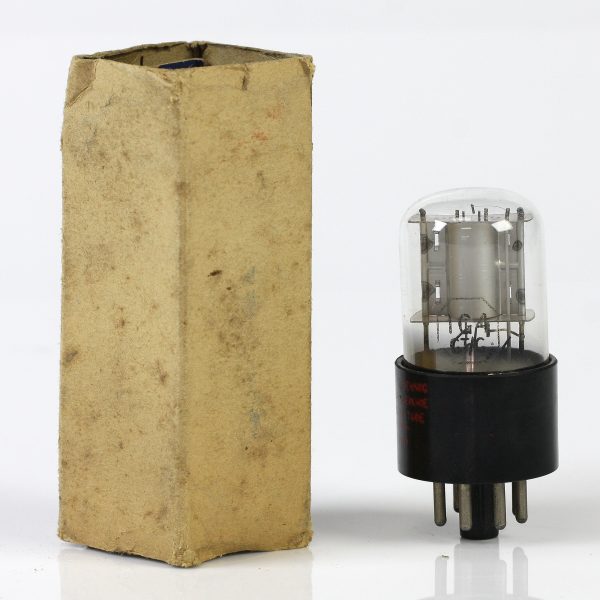

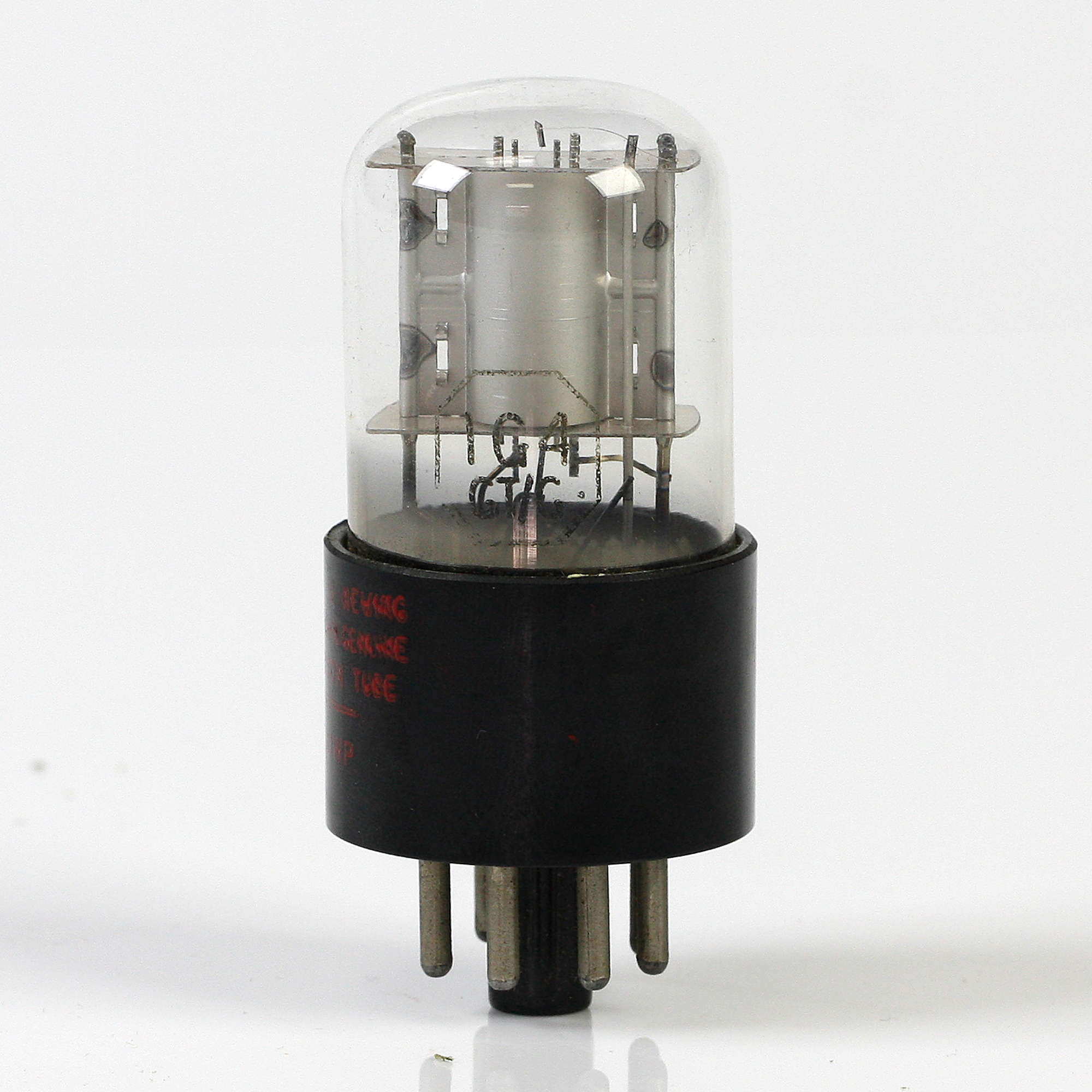

TUNG-SOL TRIODE AMPLIFICADOR
FILAMENTO REVESTIDO
- Tensão do Filamento: 1,4 Volts
- Corrente do Filamento: 0,05 Amperes (DC)

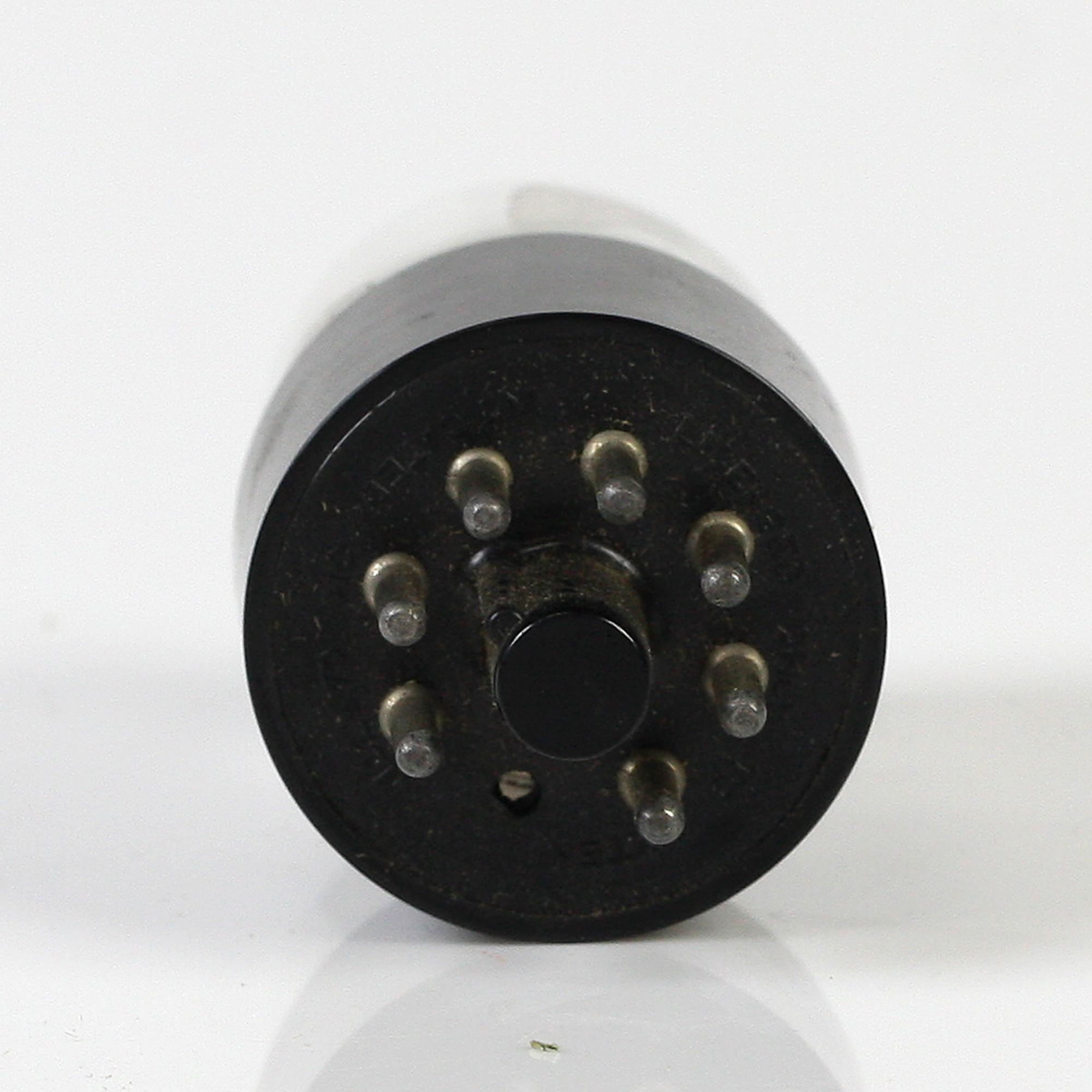

- Base Octal de 7 Pinos
- Bulbo de Vidro
- Qualquer Posição de Montagem
Um tríodo de uso geral tipo filamento, especialmente projetado para receptores operados com bateria de baixo consumo.
CLASSIFICAÇÕES
- Tensão Máxima da Placa: 110 Volts
- Corrente Máxima Total do Cátodo: 4,0 mA
- Capacitâncias Diretas entre Eletrodos:
- Grade para Placa: 2,8 µµF
- Entrada: 2,2 µµF
- Saída: 3,4 µµF
CONDIÇÕES DE OPERAÇÃO TÍPICAS E CARACTERÍSTICAS
Amplificador Classe A
- Tensão da Placa: 90 Volts
- Tensão da Grade: -6,0 Volts
- Corrente da Placa: 2,5 mA
- Resistência da Placa: 10.700 Ohms
- Condutância Mútua: 805 Micromhos
- Fator de Amplificação: 8,8
COPYRIGHT 1944 BY TUNG-SOL LAMP WORKS INC.
DIVISÃO DE TUBOS ELETRÔNICOS
NEWARK, NEW JERSEY, EUA
DATASHEET Válvula 1G4GT – EMERSON
